Khay L-Boxx B3 (2x1) tương thích Bosch Sortimo

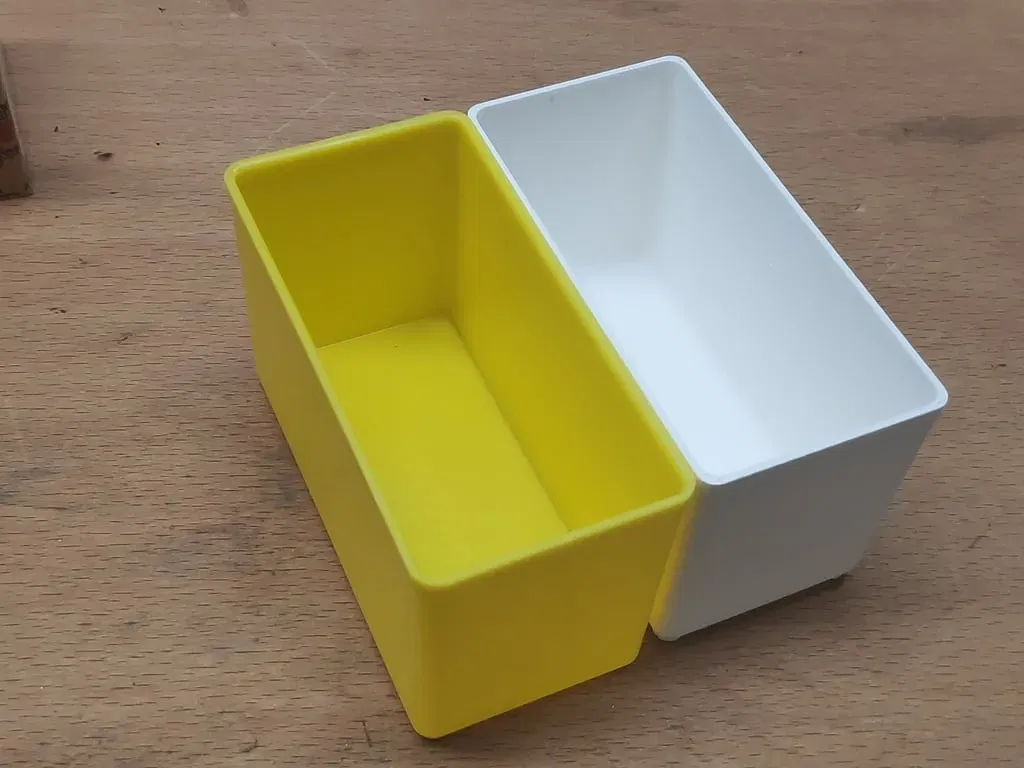

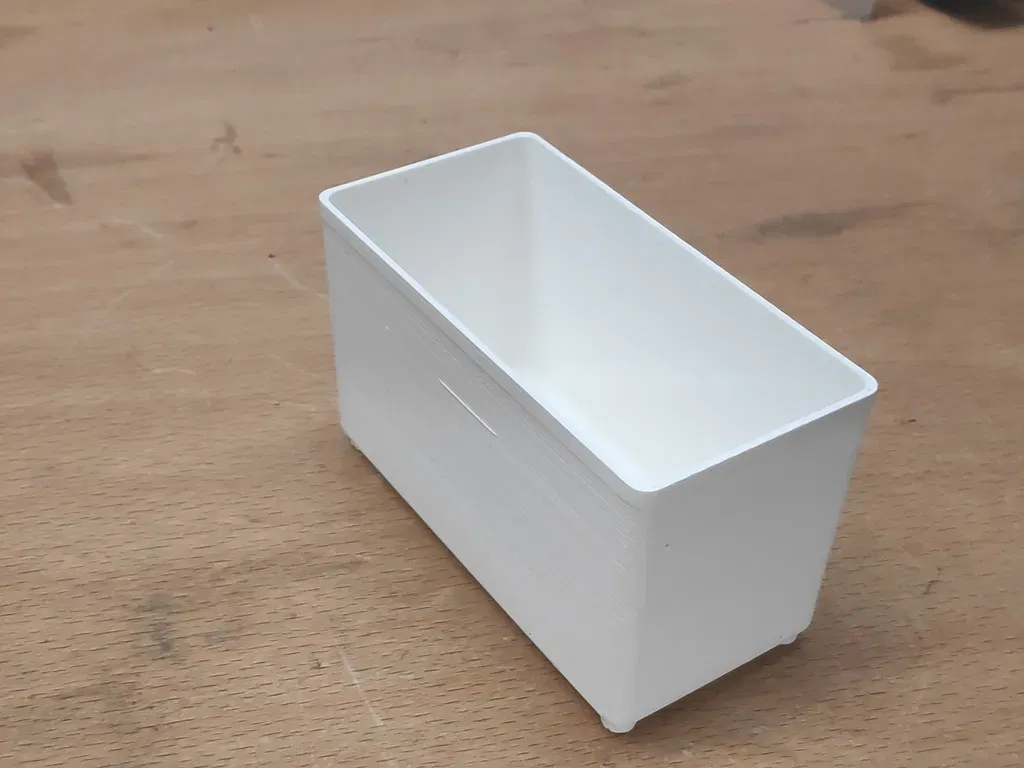

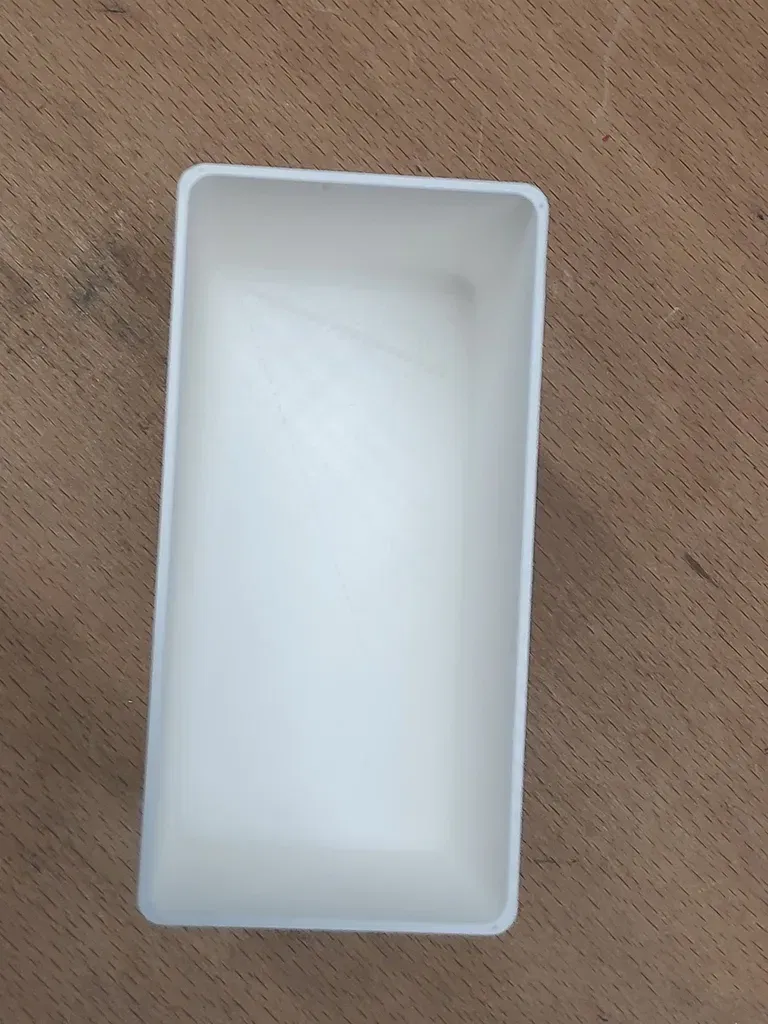

Đây là một khay chèn tương thích cho hệ thống L-Boxx kích thước 2x1 (104mm x 52mm).

Chiều cao là 60mm (62mm bao gồm chân đế) là chiều cao tiêu chuẩn cho các khay L-Boxx 102.

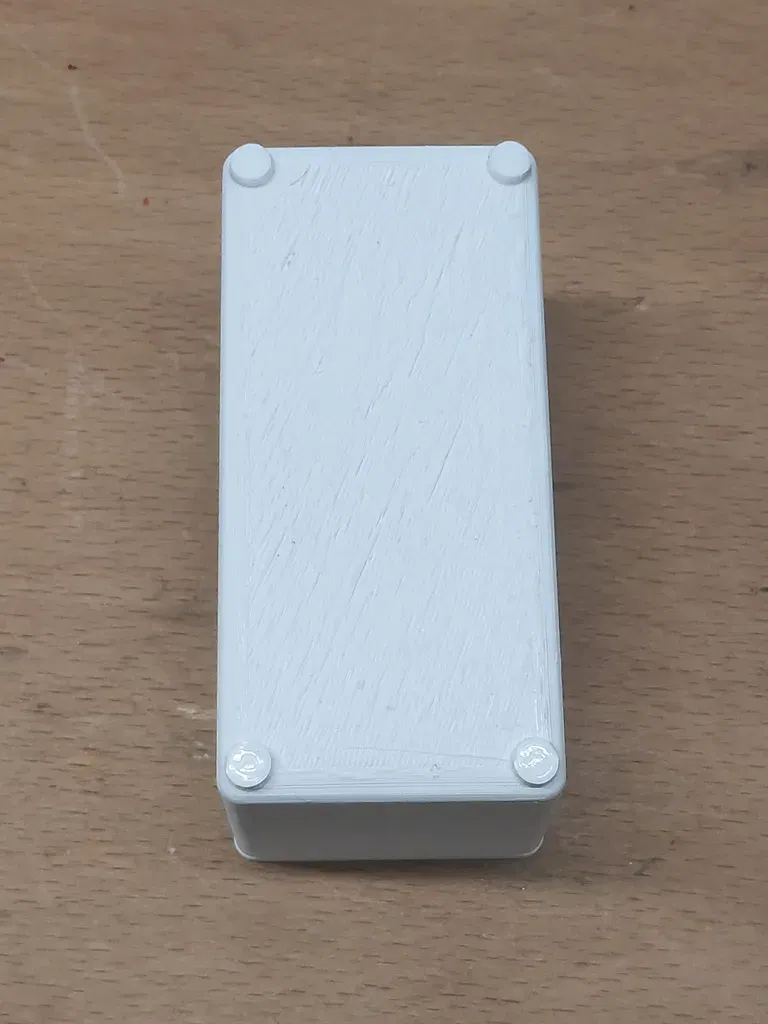

Thiết kế có chân đế (giúp khay không bị trượt trong L-Boxx khi L-Boxx chỉ được lấp đầy một phần với các khay).

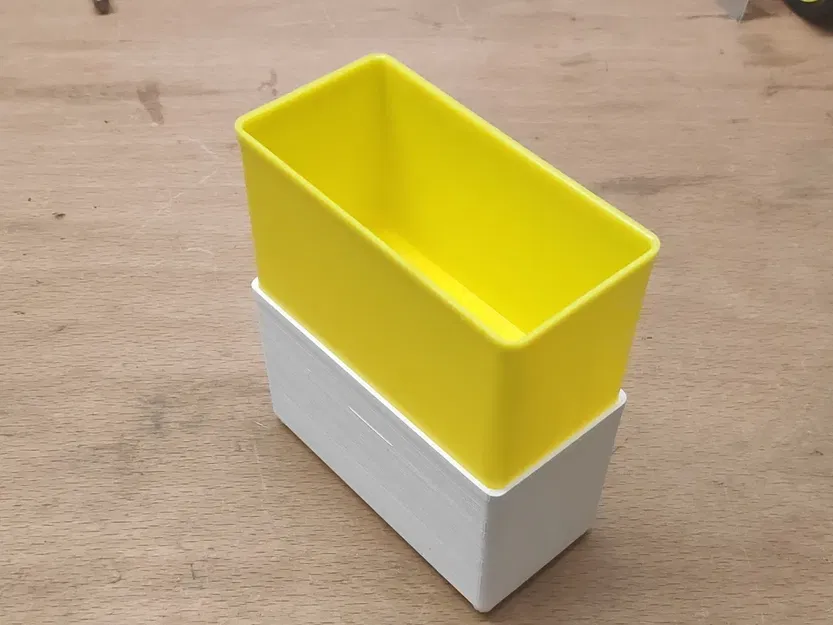

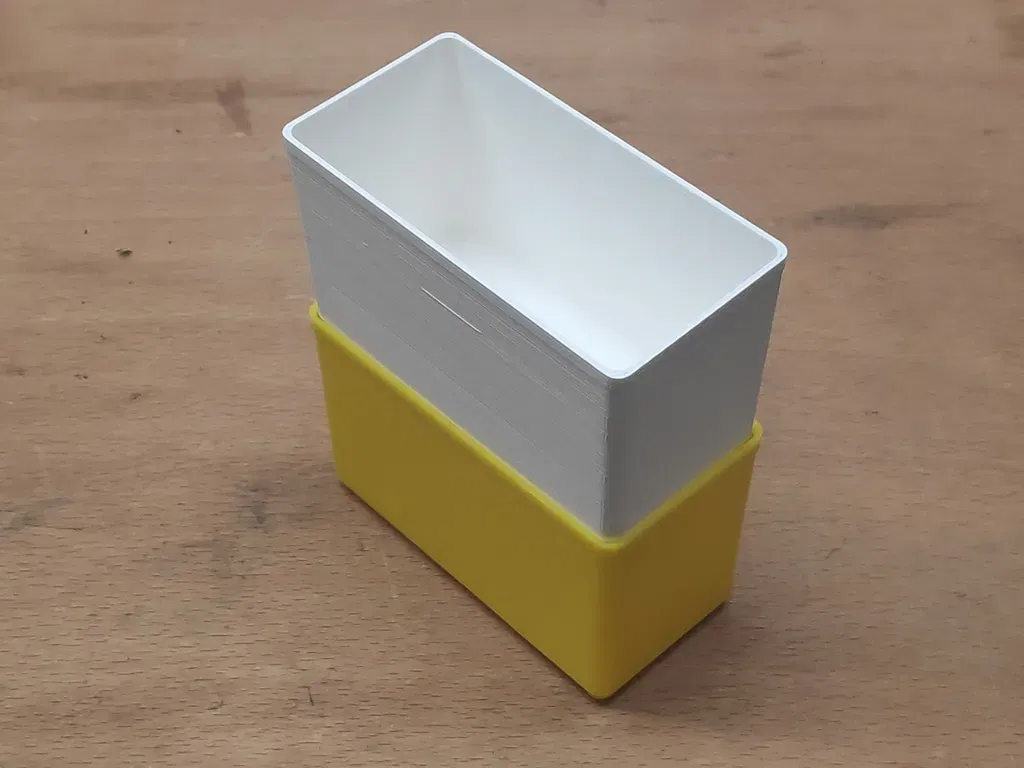

Thiết kế này cũng có thể xếp chồng lên nhau ở mức độ vừa phải.

Tôi sẽ xuất bản các kích thước khác nhau của thiết kế này, hoặc bạn có thể sử dụng tệp Fusion360 hoặc tệp step của tôi để cải thiện hoặc mở rộng phạm vi thiết kế.

Cài đặt In

Thương hiệu máy in:

Ultimaker

Máy in:

Ultimaker 2

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

25%

Filament: Colorfabb PLA trắng

Ghi chú:

Đường kính vòi phun 0.4mm Độ dày lớp 0.2mm

In với độ dày thành 1.5 (= 4 thành).

Đáy và đỉnh in với độ dày 1.6

Tôi đã sử dụng tùy chọn "tree support" thử nghiệm trong Cura. Chỉ cần rất ít support (chỉ 2mm đầu tiên) và tree support cực kỳ dễ gỡ bỏ. Tôi thực sự khuyên bạn nên sử dụng cài đặt tree support thử nghiệm. Tốc độ in 100mm/s

Sau khi in

Tree support có thể dễ dàng được gỡ bỏ bằng dao trét vữa.

Cách tôi thiết kế

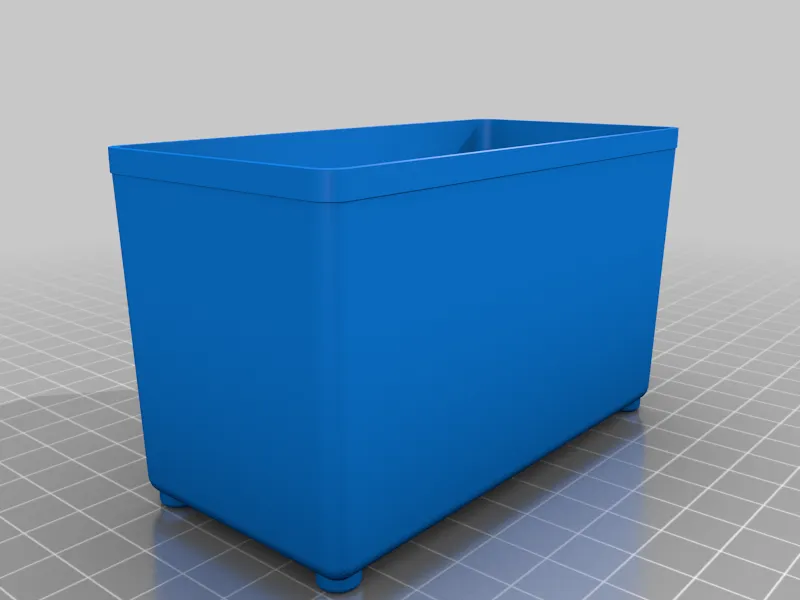

Tôi đã thiết kế mô hình này với sự trợ giúp của Fusion 360.

Danh mục: Hộp & Giá đỡ dụng cụ
