Máy khắc laser dựa trên ANET A8

Một thiết kế cũ khác mà tôi đang chuyển từ Thingiverse - Dự án này đã bị gác lại để ưu tiên những việc khác nhưng hiện tại tôi đang kéo nó ra khỏi kho để vận hành hoàn chỉnh với Arduino UNO và CNC shield. Nếu tôi có bất kỳ sửa đổi nào đối với thiết kế, các bản cập nhật sẽ được tải lên đây, cũng như firmware, BOM và sơ đồ nối dây v.v.

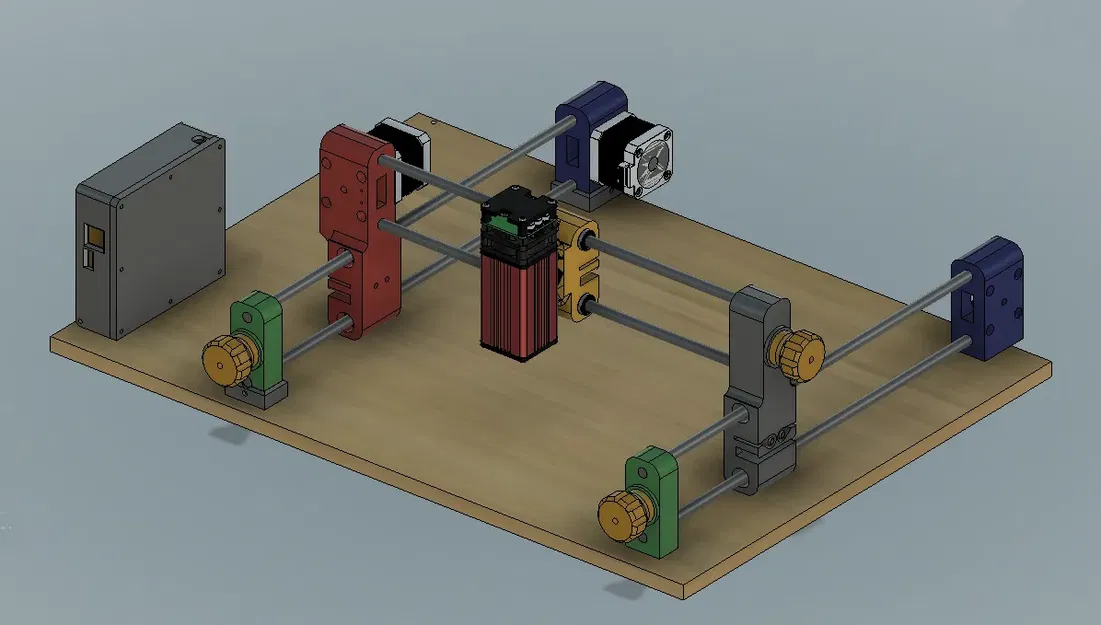

Đây là máy khắc laser 2 trục, sử dụng phần cứng từ máy in ANET A8 làm nền tảng. Các bộ phận bổ sung duy nhất bạn cần tìm là một số bu lông và đai ốc M4 có độ dài khác nhau, vít gỗ 4mm và dây đai 3m loại 6mm (bạn có thể tái sử dụng dây đai từ máy in, nhưng bạn sẽ cần thêm, vì vậy tốt nhất nên mua đủ để thay thế tất cả). Và một đế phù hợp (tôi đã sử dụng một miếng MDF 12mm).

Tôi có thể thêm một BOM đầy đủ vào một lúc nào đó, nhưng sẽ mất một thời gian để tôi xem xét mọi thứ.

Firmware đi kèm hoạt động với Laser GBRL (đặt thành Marlin). Lưu ý rằng tại thời điểm xuất bản này, tôi đã không thể làm cho trục X và Y di chuyển quá 200mm theo bất kỳ hướng nào, mặc dù đã đặt kích thước bàn là 325 (X) và 235 (Y) mm. Tôi chắc chắn rằng điều đó có liên quan đến cài đặt 'soft' end-stop, nhưng tôi đã không thể tìm thấy phần phù hợp của firmware để thay đổi điều này.

Arduino với CNC shield sẽ cung cấp chức năng tốt hơn (thêm kiểm soát tốt hơn công suất laser, bộ điều khiển quạt bổ sung cho quạt hỗ trợ khí và quạt hút v.v.).

Các motor trục Y được cắm vào các cổng Z-Axis kép trên bo mạch. Laser được cắm vào cổng Fan2 và sử dụng bộ cách ly quang để tách biệt điện laser khỏi bo mạch. Bài đăng blog này mô tả chi tiết mạch điện.(https://www.instructables.com/3D-Printer-Laser-Modification/) SỬ DỤNG MẠCH ĐƯỢC MÔ TẢ TRONG BƯỚC 9, KHÔNG PHẢI BƯỚC 3!!

Laser tôi sử dụng là loại Laser Diode 5.5W thông thường. Tôi đã thêm một bộ thay đổi công cụ nhanh, dựa trên bộ thay đổi công cụ tuyệt vời được thiết kế bởi Jon Schone của Proper Printing (https://properprinting.pro/product/quick-tool-change-for-creality-cr-10/). Điều này sẽ cho phép tôi bổ sung một bộ vẽ bằng bút trong tương lai.

Tôi đã có thể in tất cả các bộ phận từ một cuộn PLA 1kg, nhưng sau khi tinh chỉnh thiết kế từ phiên bản đầu tiên của tôi, tôi đã in lại các bộ phận căng dây màu cam vì lý do thẩm mỹ.

Việc lắp ráp khá đơn giản - tôi sẽ thêm một số ảnh về quá trình thi công. Một cây búa cao su lớn và một cái ê tô rất hữu ích để lắp vòng bi tuyến tính và các thanh 6mm, chỉ cần gõ nhẹ. Tùy thuộc vào cài đặt hỗ trợ của bạn, bạn có thể cần phải doa lại các ống vòng bi trước.

Đây chắc chắn là thiết kế DIY phức tạp và công phu nhất của tôi cho đến nay và tôi khá hài lòng với nó. Nếu bạn làm cái này, tôi rất muốn xem nó!

Laser có thể gây nguy hiểm. Xin hãy cẩn thận, đeo kính bảo hộ và không vận hành khi không có người giám sát.
