Giá đỡ chống sốc micro

Giá đỡ chống sốc micro | Mike Spider

Tôi cần một giá đỡ chống sốc cho micro thu âm hiện trường của mình (AKG C1000) để giảm thiểu tiếng ồn do va đập. Micro có đường kính 33,5mm và dài 220mm, nặng 340g.

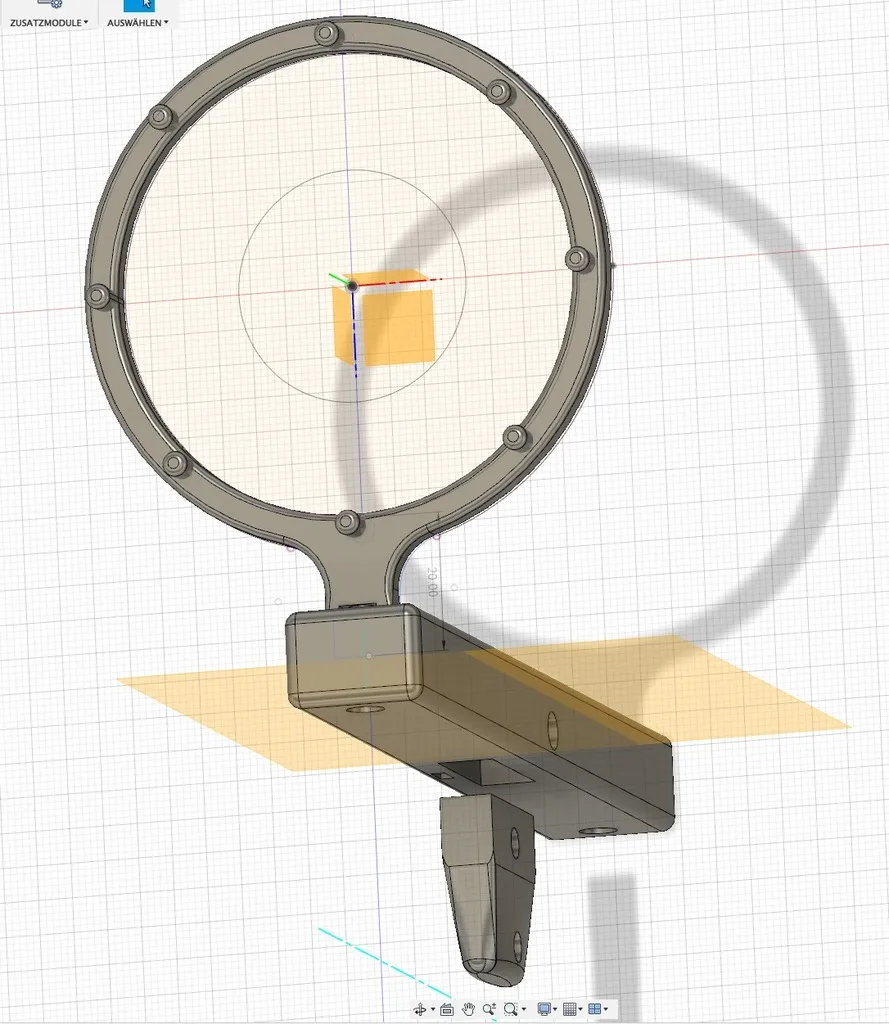

Thi công trong Fusion 360

Đây là bản dựng thực tế thứ 2 của tôi và là bản đầu tiên có nhiều bộ phận, khớp nối chặt chẽ và lỗ nhét đai ốc.

Nếu bạn quen với việc dựng mô hình 3D và xem sâu hơn vào tệp Fusion 360 - xin thứ lỗi cho tôi, tôi là người mới bắt đầu trong những việc này.

Cứ tự nhiên cho tôi lời khuyên về cách làm thông minh hơn ;-D

Các bộ phận in

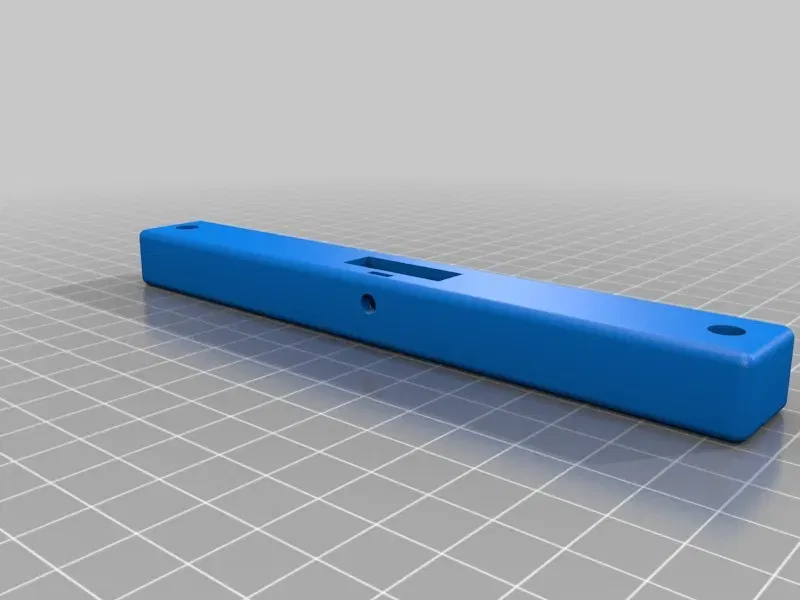

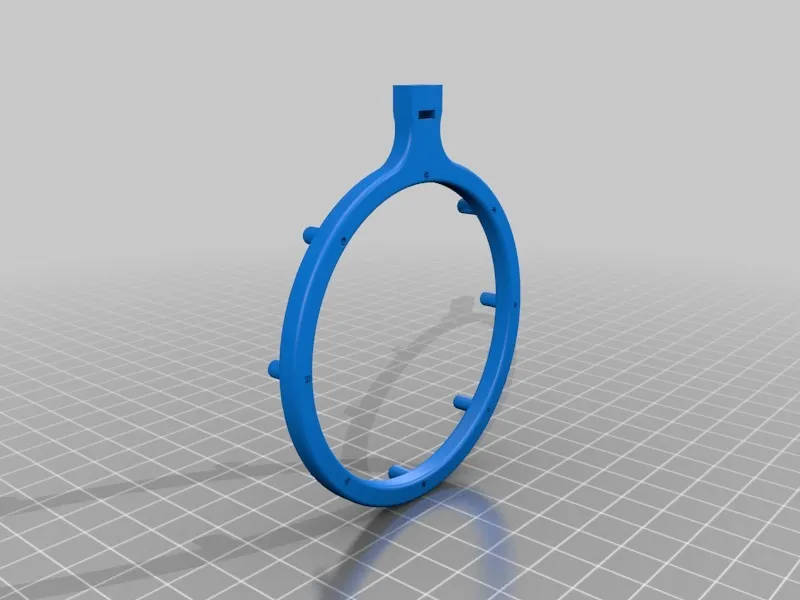

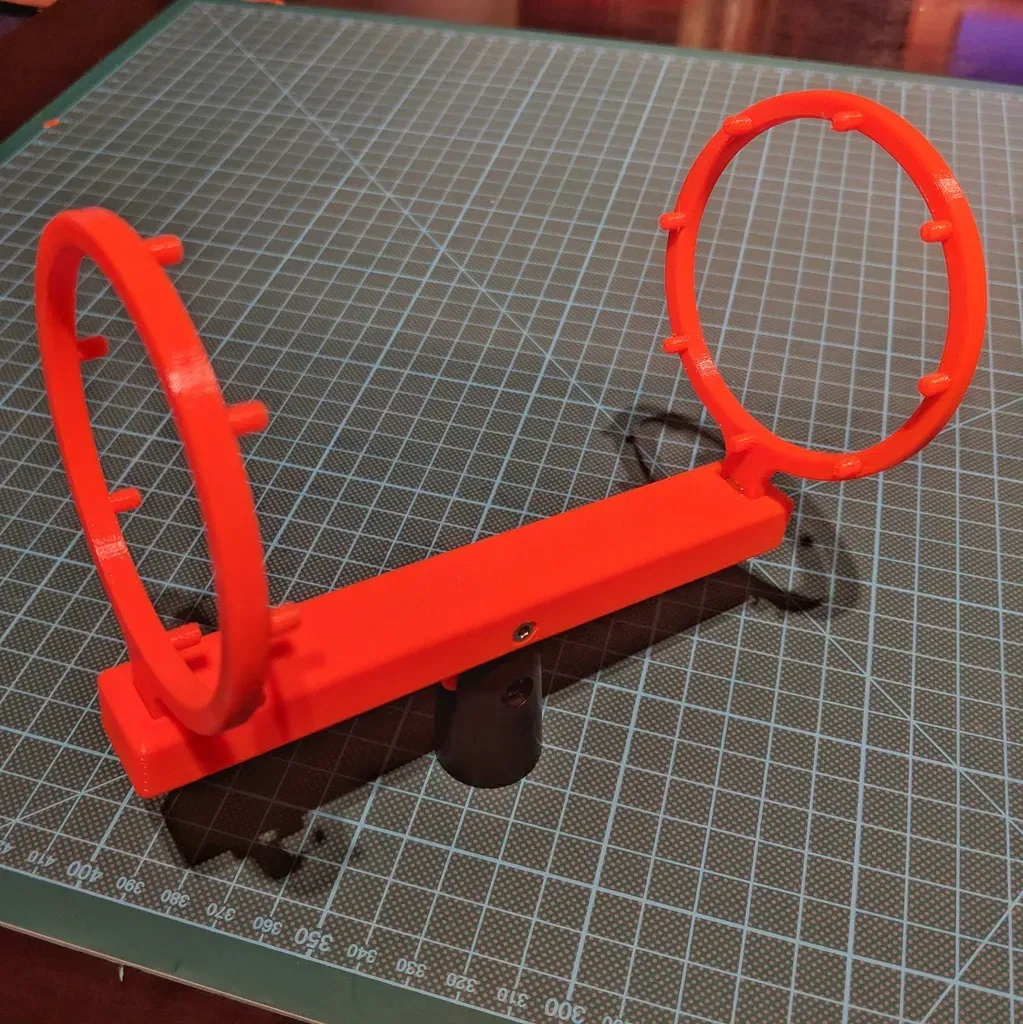

Rõ ràng là cần phải in 2 cái vòng, thanh nối và bộ nối giá đỡ. Trên máy in của tôi với PETG, các khớp nối vừa khít nhưng vẫn dễ dàng thao tác bằng tay.

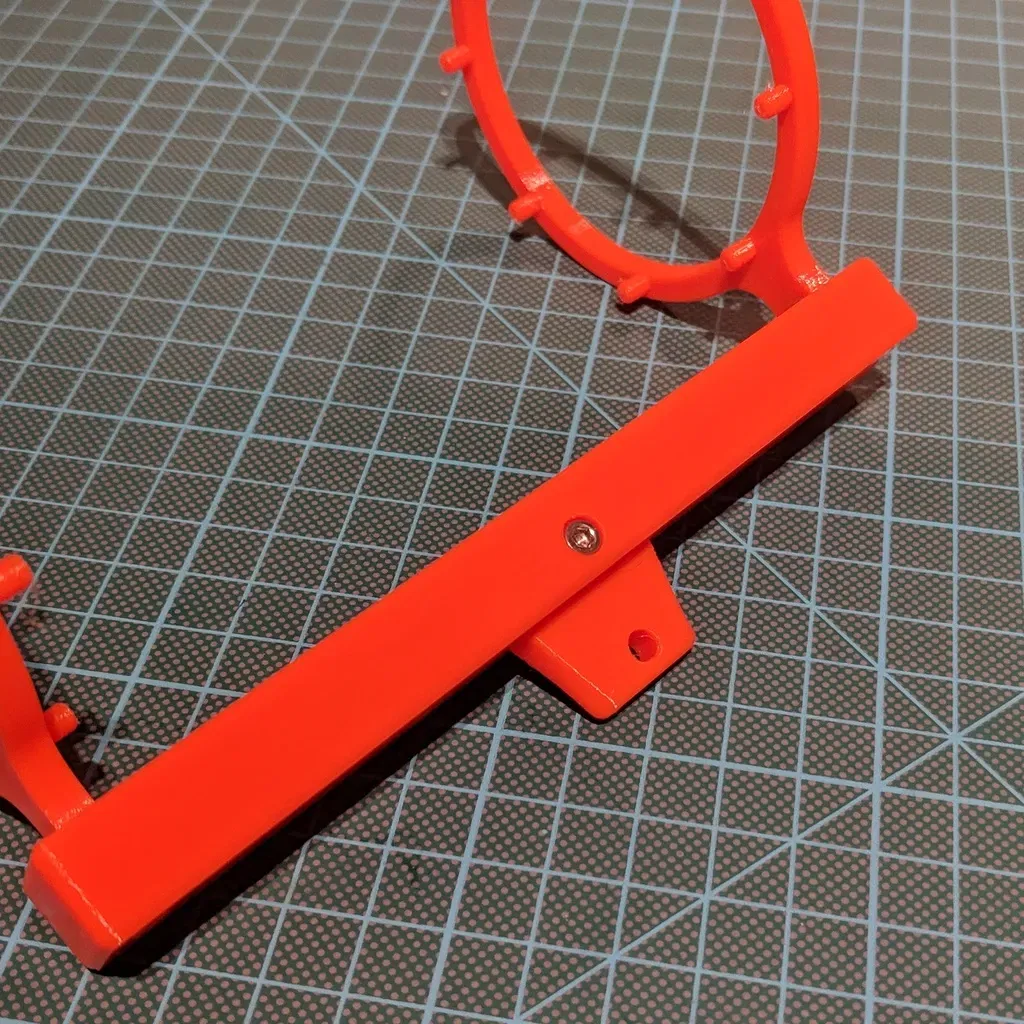

Bu lông và đai ốc kết nối

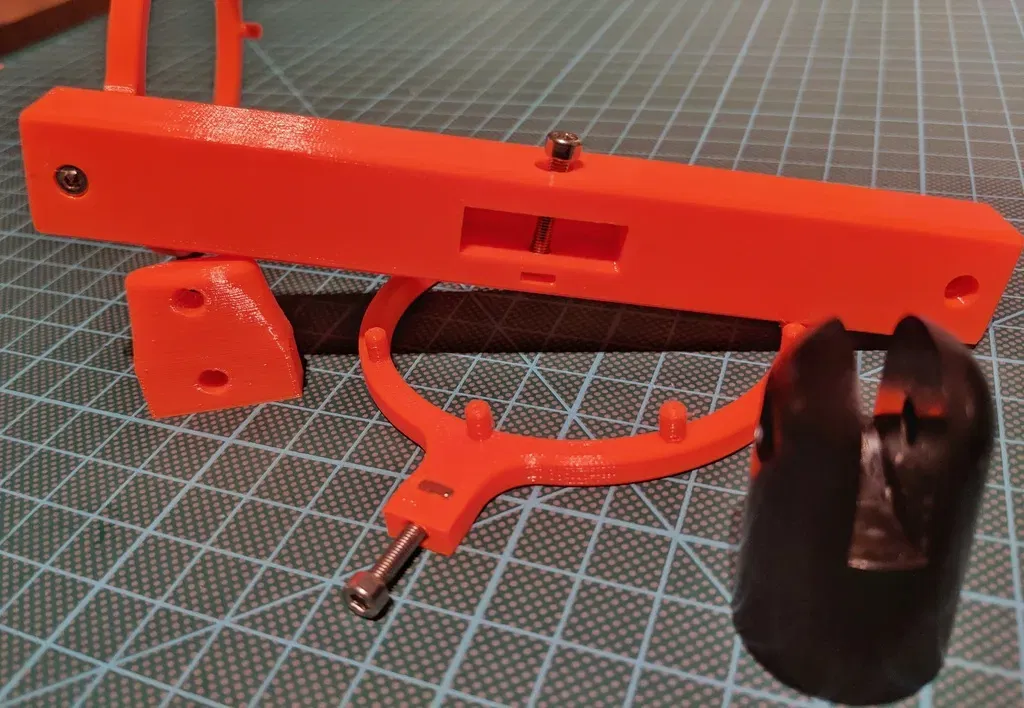

Tôi đã sử dụng 3 bu lông đầu lục giác M3 18mm và 3 đai ốc vuông M3. Các lỗ hơi lớn hơn một chút.

Kết nối giá đỡ

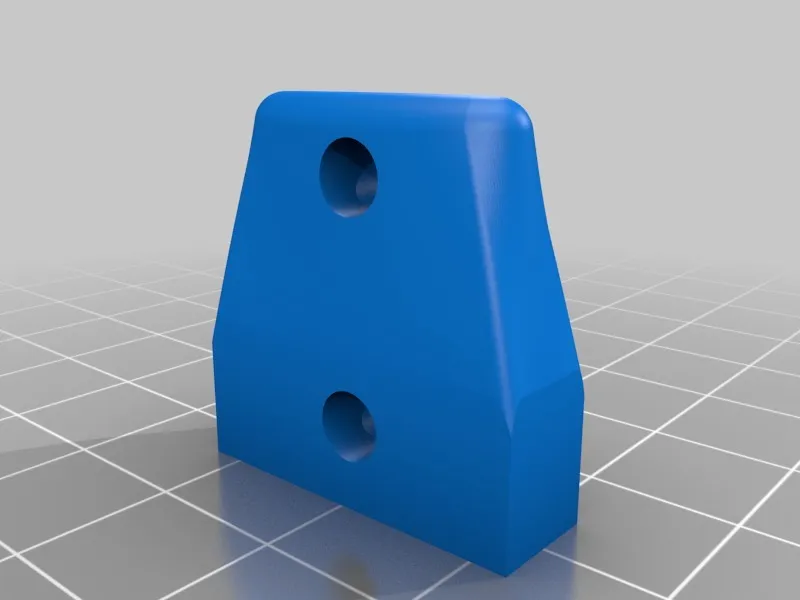

Giá đỡ cho bộ nối giá đỡ AKG (phần màu đen) có khe hở 6,9mm và bu lông M4. Bạn có thể cần điều chỉnh bộ phận này (khe hở và đường kính bu lông) cho các bộ nối giá đỡ khác.

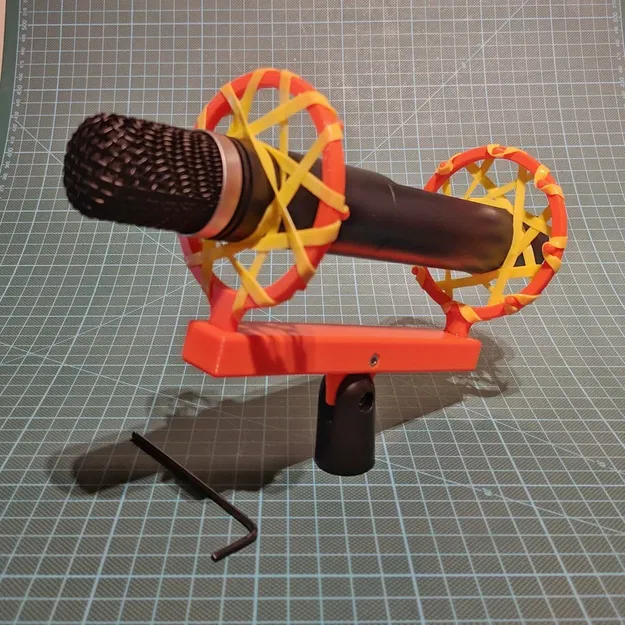

Dây đeo cao su

Đây chỉ là thử nghiệm ban đầu, tôi sẽ tìm loại tốt hơn, nhưng chúng đủ chắc chắn. Một nửa số dây cũng có thể đủ.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Không

Filament: Prusa Prusament PETG

Danh mục: Âm nhạc
