Adapter Gắn Kính Lọc 37mm Cho Camera Hành Trình VanTrue N4

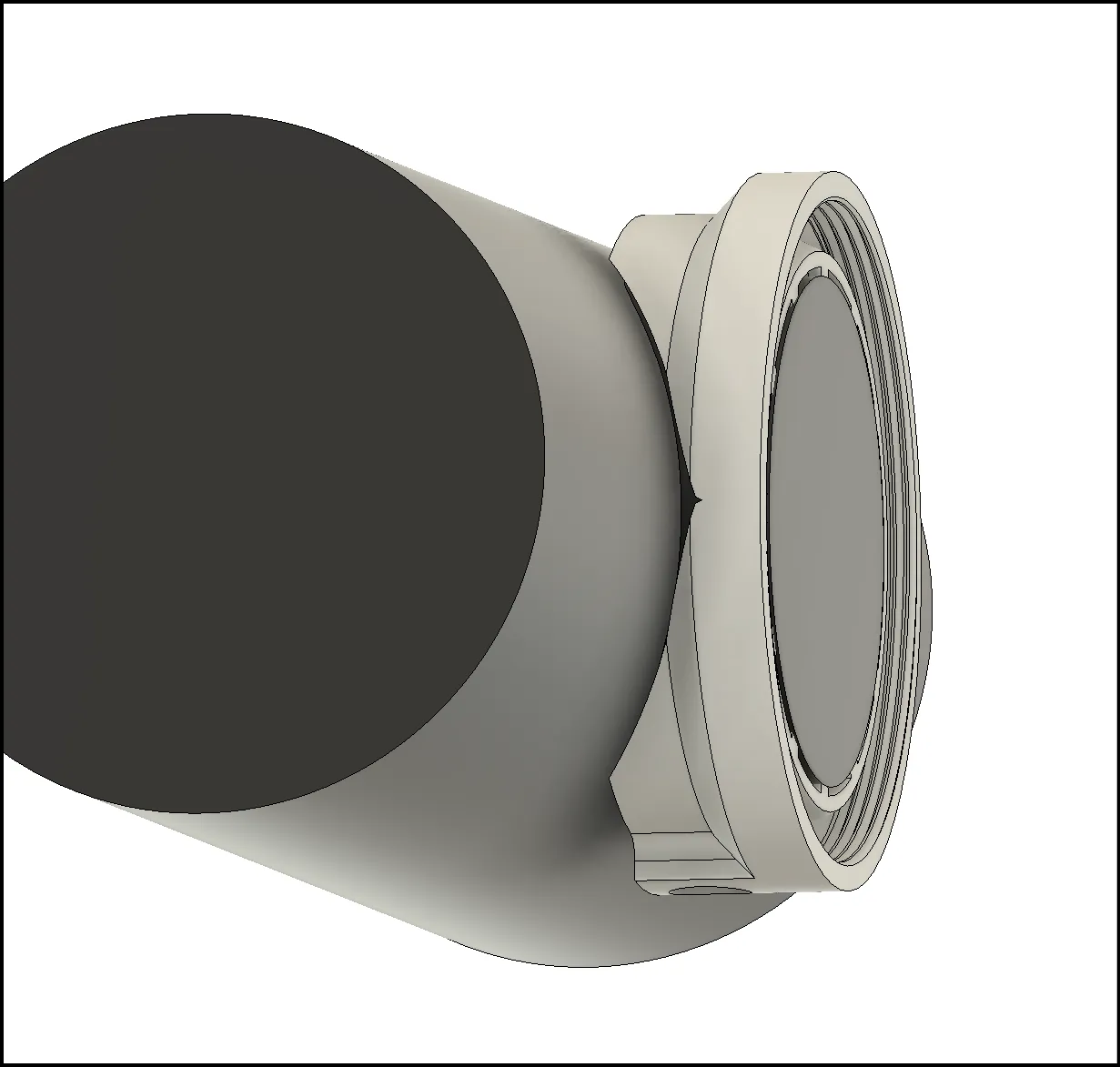

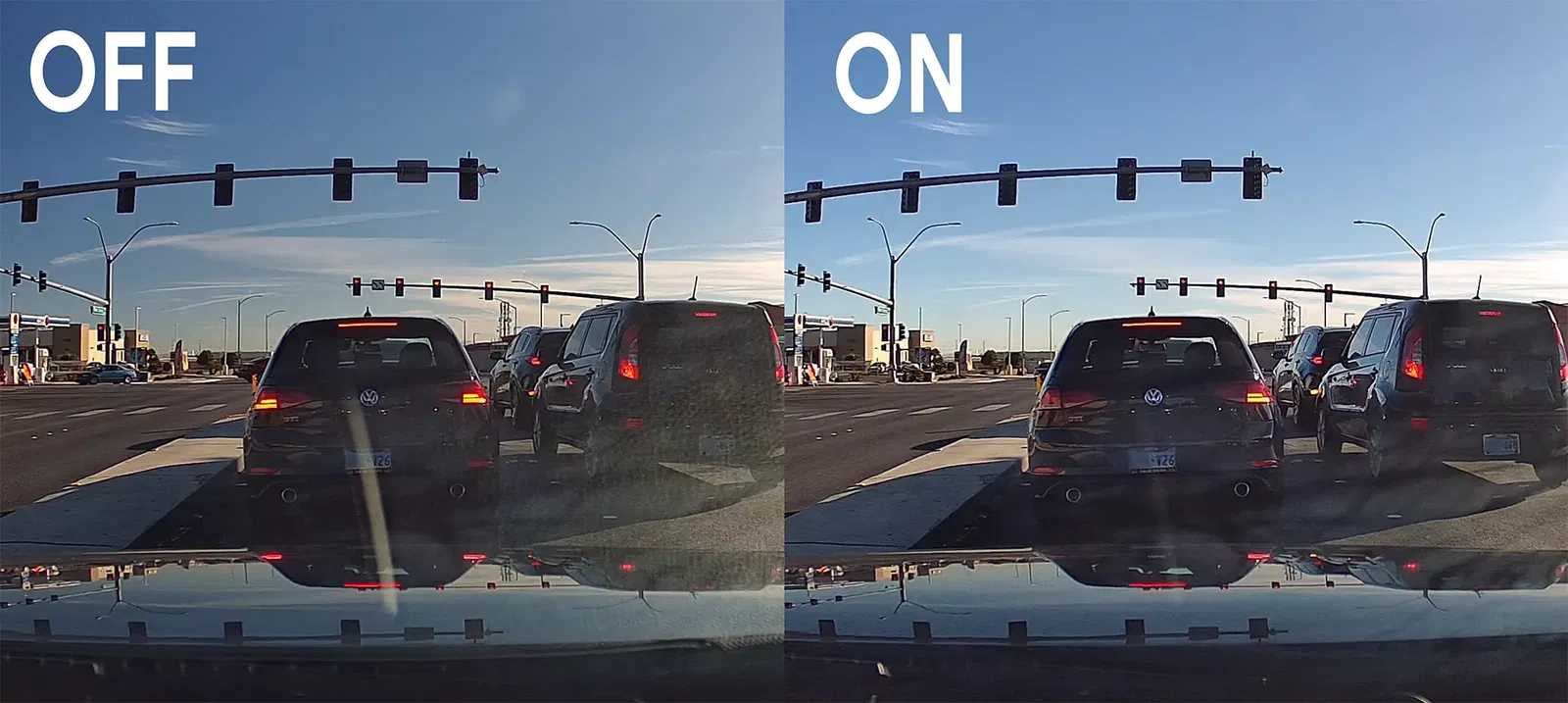

Có một số phiên bản camera hành trình VanTrue N4 không có ngàm gắn kính lọc CPL mà hãng (hoặc bên thứ ba) bán cho các camera này. Mẫu thiết kế này khắc phục vấn đề đó, cho phép gắn bất kỳ ống kính 37mm nào vào camera.

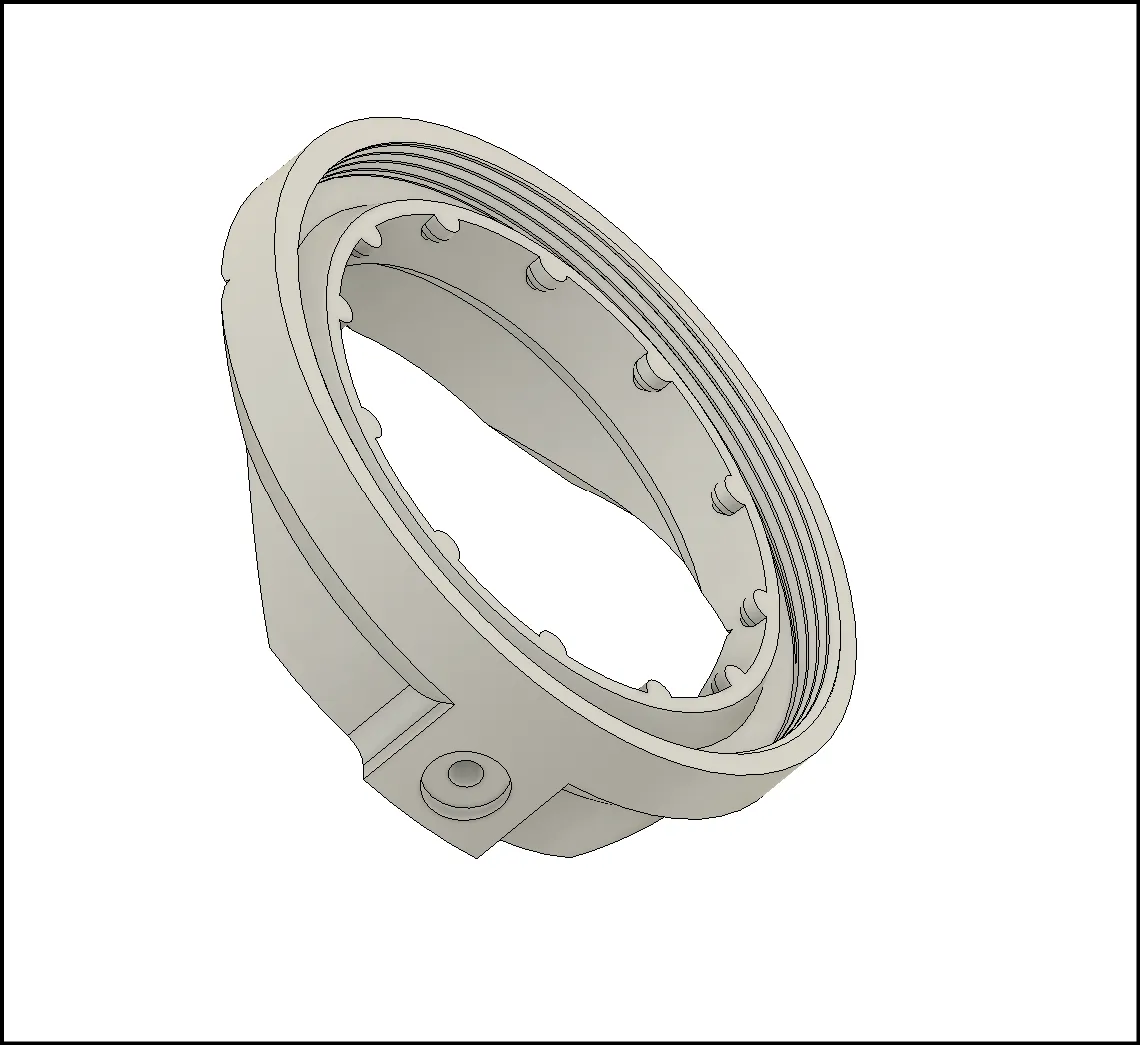

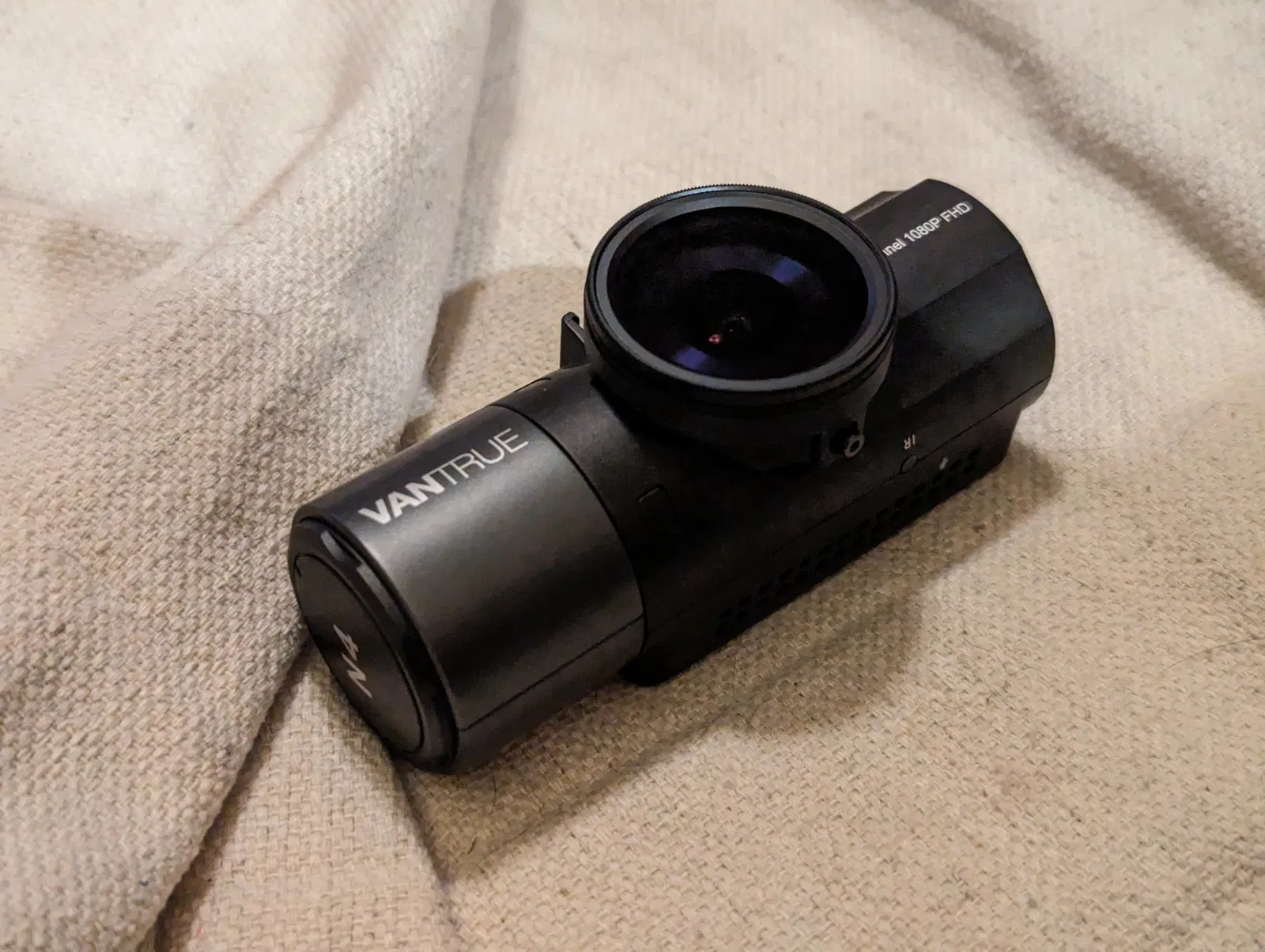

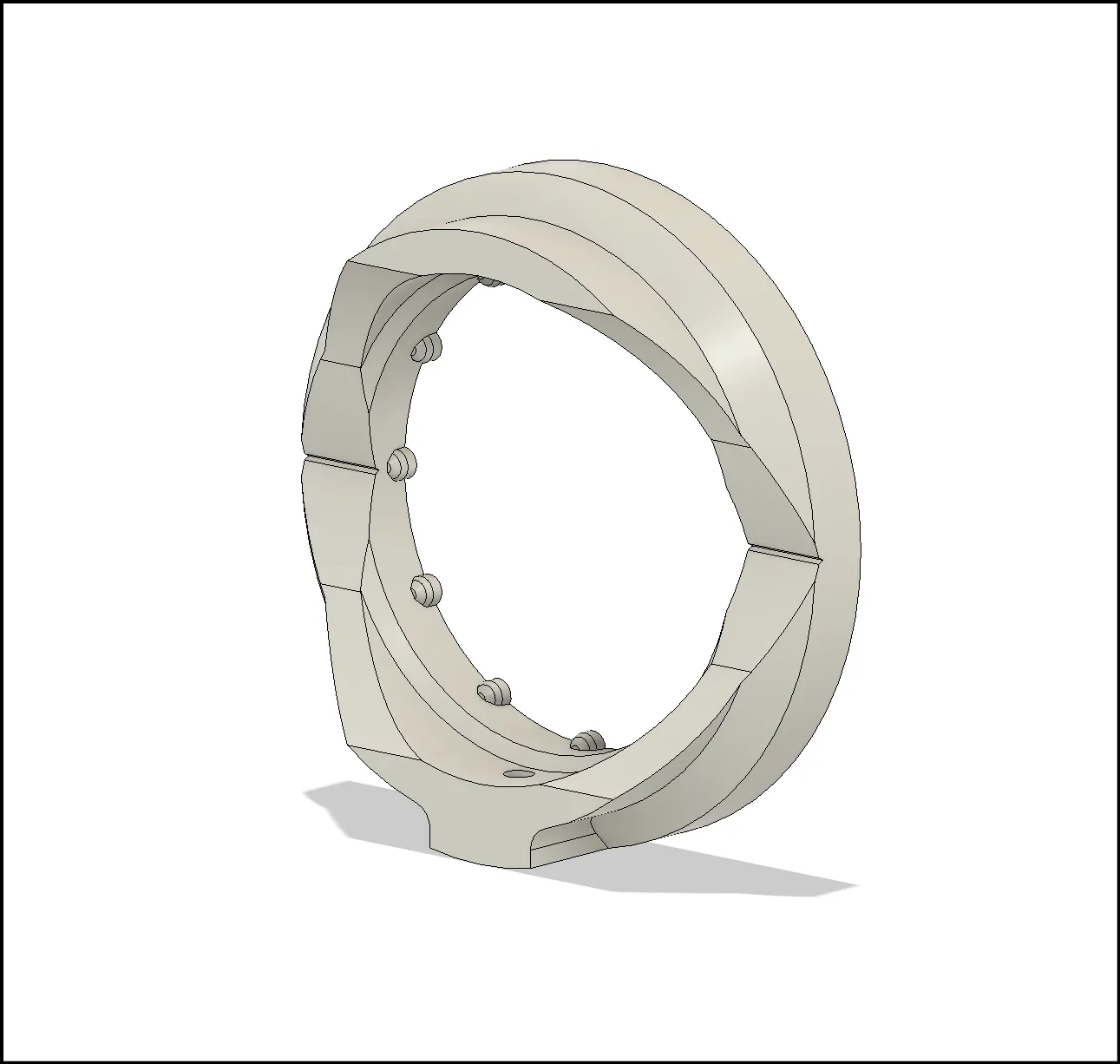

Adapter được thiết kế để gắn khít vào camera bằng lực ma sát (xem ảnh thực tế), nhưng cũng có lỗ vít M2x6 để gắn chắc chắn hơn -- lỗ này được thiết kế không dùng ốc chèn nhiệt và bạn có thể vặn trực tiếp ốc vào nhựa. Các núm giữ có rãnh cắt linh hoạt giúp chúng có chút cử động để đảm bảo độ khít chặt với vỏ camera.

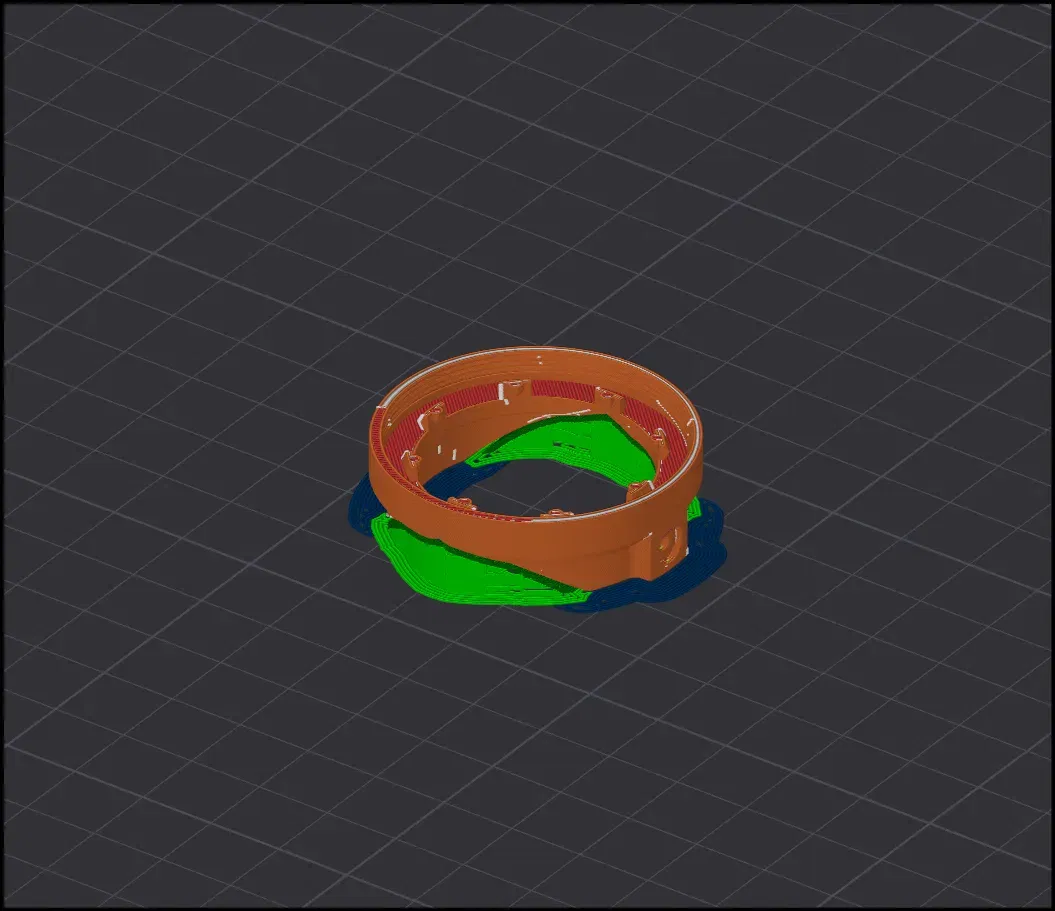

Có hình ảnh minh họa hướng đặt khi in (slicer orientation). Phần này được thiết kế để in không cần trụ đỡ (khuyến khích dùng brim), nhưng bạn có thể cân nhắc tùy theo máy in của mình.

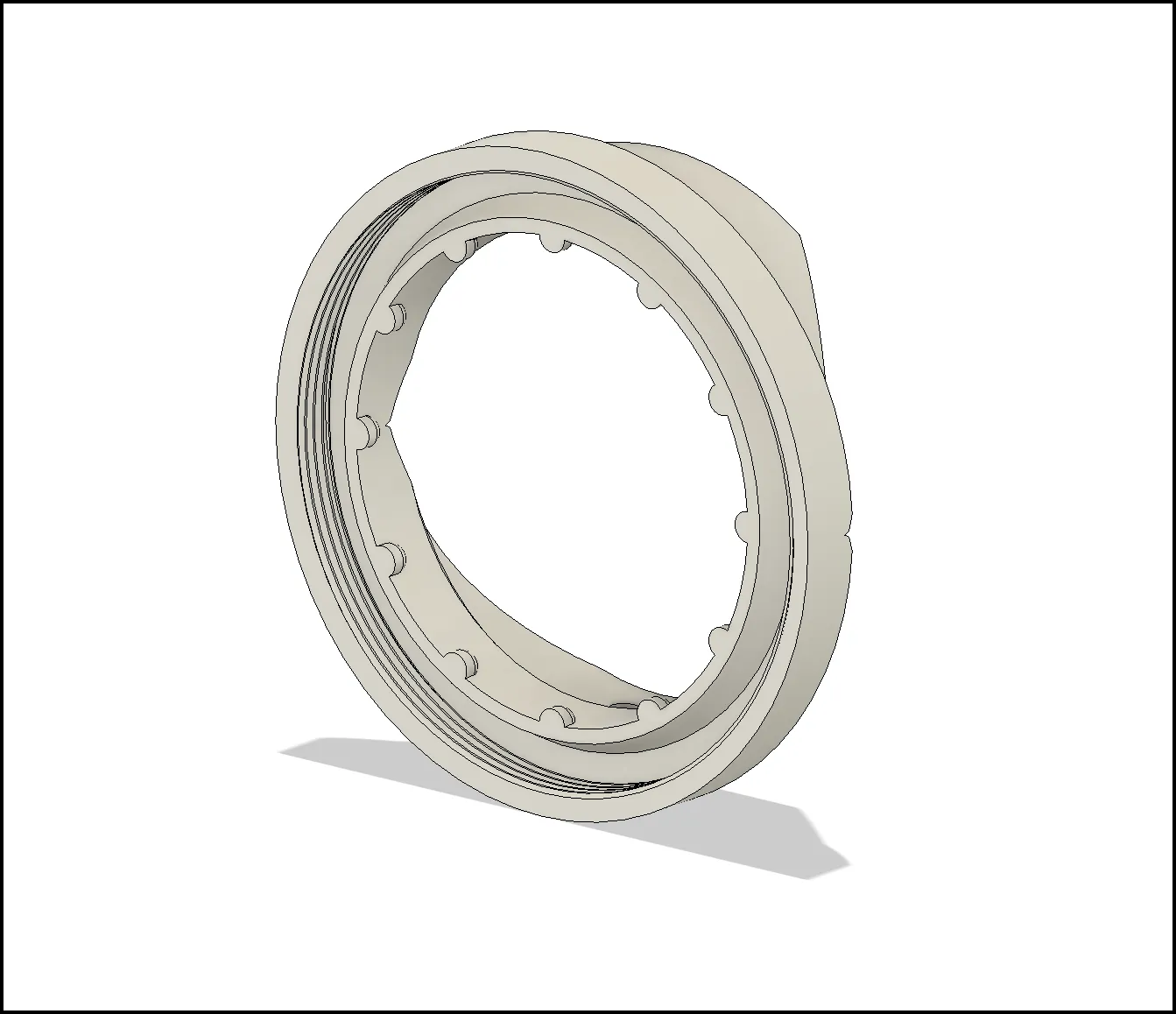

Tôi đã cung cấp các tệp .STL, .3MF (OrcaSlicer), .STEP và .FBX. Thiết kế này được làm khá nhanh trong Fusion 360 và tôi đã giữ lại hầu hết lịch sử thiết kế. Tôi khuyên bạn nên in phần "ren" ở độ cao lớp 0.08mm vì ren 37mm có bước ren 0.75 khá mịn.

• Máy in: BambuLab X1C
• Nhựa in: Generic PLA
• Độ cao lớp: 0.08mm
• Ruột (Infill): 15%
• Tốc độ: Rất cao
• Trụ đỡ (Supports): Tùy chọn, Khuyến khích dùng Brim
