Khung In Cho Màn Hình LCD Prusa Mini 3.2" Phong Cách Game Boy

Bộ phận cần in

• 1x Nút bấm theo ý bạn
• 1x Núm xoay D-Pad theo ý bạn.
• Một trong các tùy chọn Khung:
  • 1x Khung đơn sắc + 1x Chữ
  • 1x Khung MMU
  • 1x Khung In Đa Sắc Trên In (Print-on-Print) (xem hướng dẫn bên dưới!!)

Lắp ráp

Keo siêu dính (Superglue) rất tốt để gắn Chữ vào mặt trước của khung. Đối với nút bấm, mình thấy dùng keo nến hoặc keo siêu dính dạng gel là dễ nhất vì chúng lấp đầy các khoảng trống khi in. Núm D-Pad chỉ cần ấn vào là vừa với núm xoay của bộ mã hóa.

Gắn màn hình bằng phần cứng gắn tương tự như khung màn hình gốc. Dung sai và khoảng cách trên các màn hình LCD 3.2" có thể khác nhau, nên bạn có thể chỉ gắn được màn hình bằng hai hoặc ba ốc vít. Nếu khoảng cách lỗ ốc của bạn khác biệt quá nhiều, vui lòng để lại bình luận với kích thước PCB và khoảng cách giữa các cạnh lỗ ốc và cạnh PCB, mình sẽ cố gắng đăng một phiên bản cho kích thước đó.

Đa sắc với In Trên In (Print-On-Print)

Các file PoP này được sử dụng với kỹ thuật mình tìm thấy trong video youtube này từ Make Anything. Nói ngắn gọn:

• In chữ màu xanh trước, không dùng skirt, và đừng để bàn in nguội.
• Thay sang sợi màu xám và loại bỏ đường xả cũ.
• In khung lên trên chữ.

Điều quan trọng là lượt in thứ hai của bạn phải dùng nhiều z-hop - mình khuyên dùng 0.8mm - và máy in của bạn không thực hiện bất kỳ bước chuẩn bị nào có thể gây va chạm với chữ, chẳng hạn như tạo lưới bàn in (bed mesh).

Các phiên bản PoP của file .3mf mình đã tải lên có các thay đổi gcode cần thiết để thực hiện những điều trên trên máy Prusa Mini. LƯU Ý: ĐIỀU NÀY CÓ NGHĨA LÀ FILE DỰ ÁN CHỮ MÀU XANH VÀ GCODE SẼ ĐỂ NGUYÊN BỘ GIA NHIỆT BẬT KHI KẾT THÚC BẢN IN VÀ BẠN PHẢI IN FILE MÀU XÁM NGAY SAU ĐÓ! Nếu bạn cảm thấy không thoải mái với điều này hoặc không hiểu rõ quy trình này, bạn nên sử dụng phiên bản đơn sắc tiêu chuẩn và dán chữ lên khung bằng keo siêu dính.

File dự án 3MF màu xanh có hai phiên bản của mô hình chữ bên trong. Một phiên bản có khoảng hở bằng 0 xung quanh chữ, phiên bản còn lại có khoảng hở 0.1mm ở tất cả các cạnh. Mình khuyên bạn nên sử dụng mô hình có khoảng hở 0.1mm để tránh bị lem màu.

Linh tinh

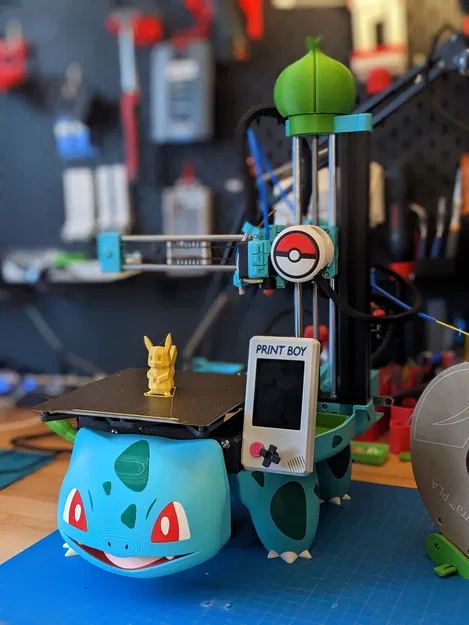

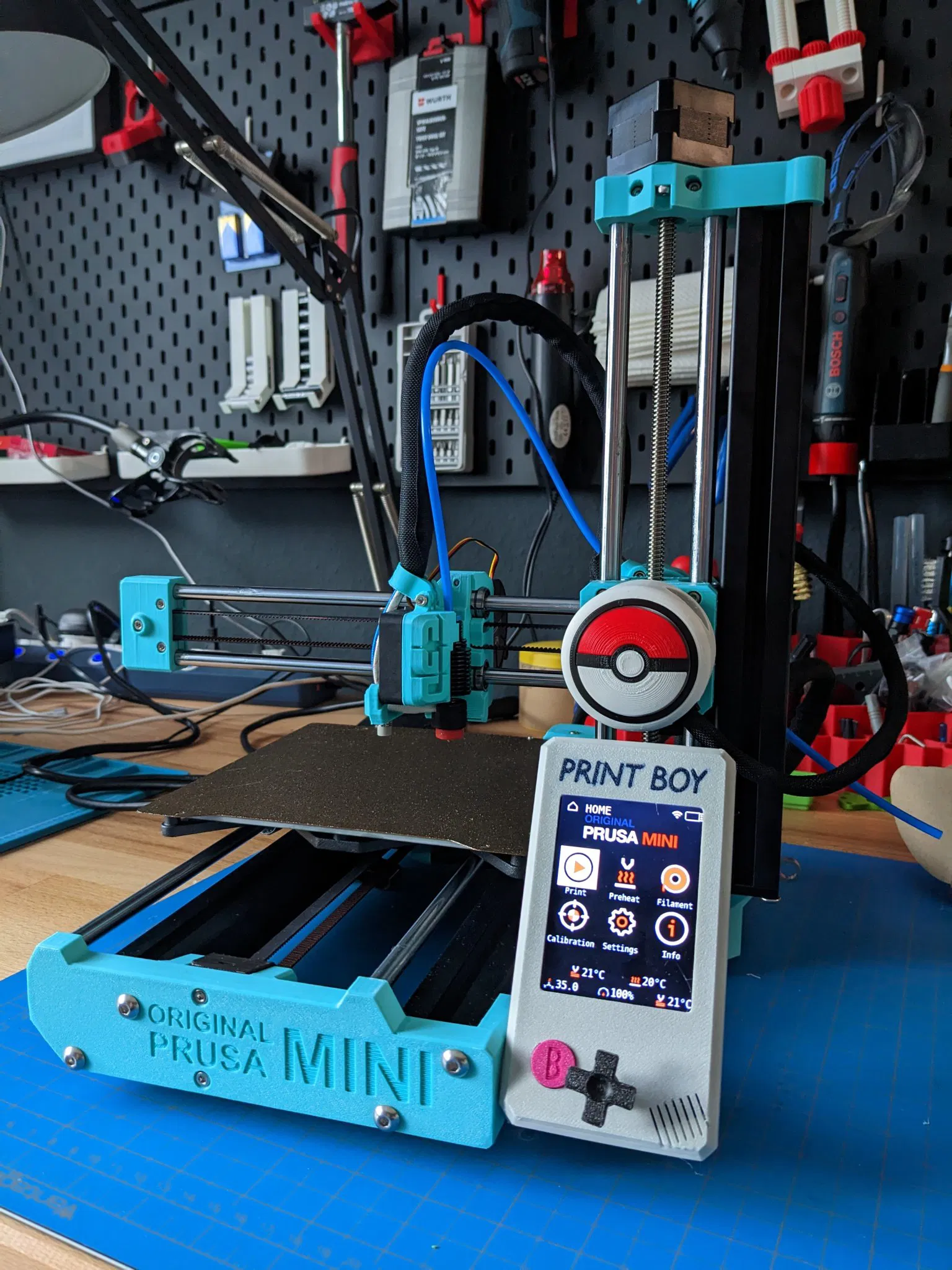

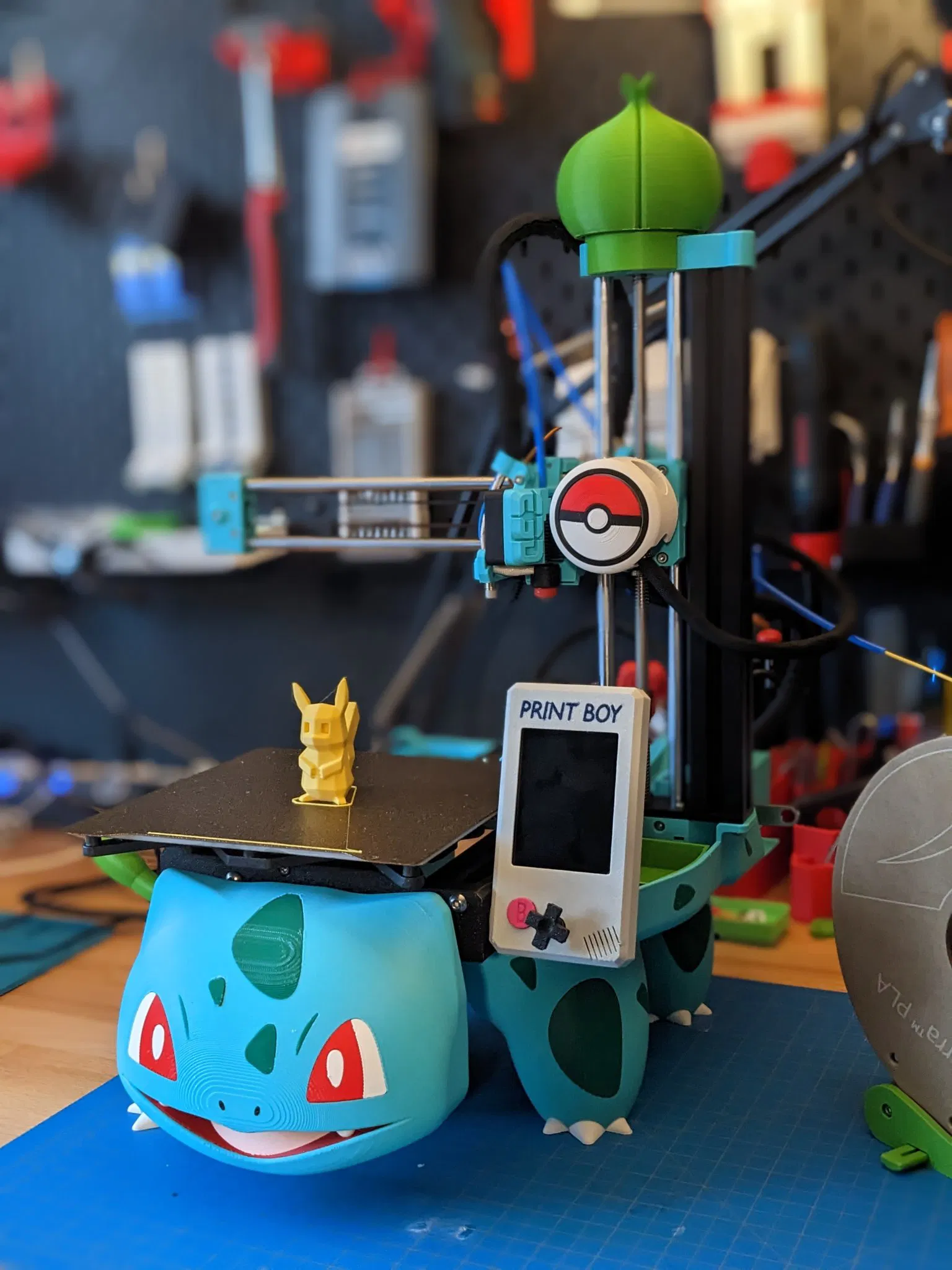

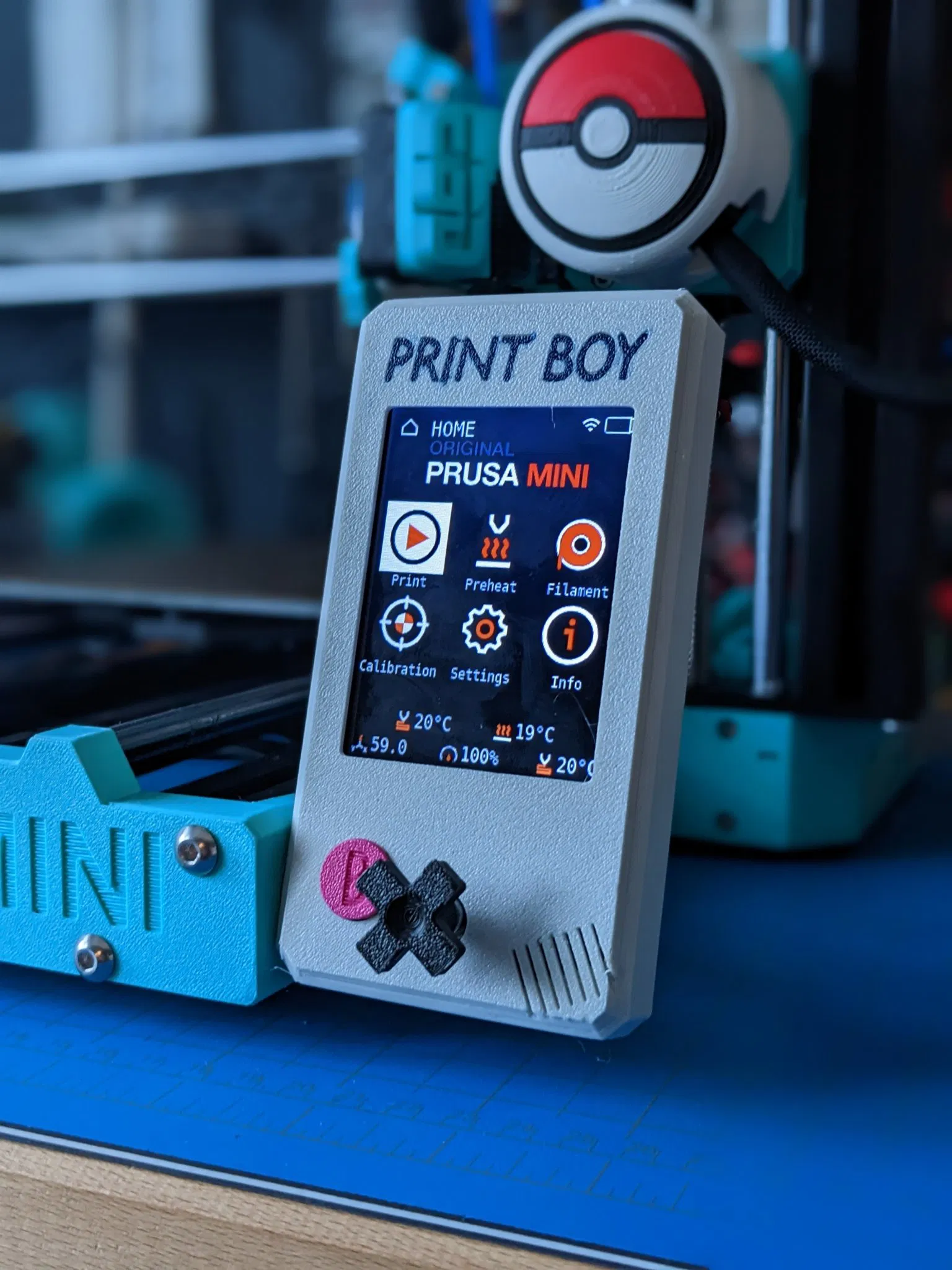

Bản dựng trong ảnh là phiên bản In Trên In với các sợi:

• Xám: Redline ASA-X Hellgrau (xám nhạt)
• Hồng: Redline ABS Magenta
• Xanh dương: Prusament ASA Sapphire Blue
• Đen: Fiberlogy ABS Black
