Mở rộng trục Z cho khung Malyan M150
Cần mua vật tư để nâng cấp khung Malyan M150, giúp tăng chiều cao in Z lên khoảng 180-190mm. Hướng dẫn lắp ráp chi tiết kèm hình ảnh, yêu cầu khoan thanh nhôm và sử dụng các bộ phận in 3D. Có tùy chọn cho đầu in hotend khác.
Mô tả
Chế tạo này lấy cảm hứng từ (mặc dù không dựa trên) mẫu này: https://www.thingiverse.com/thing:3210757
Cần:
4x M3x4 (tái sử dụng từ khung)
8x M3x6 (tái sử dụng từ khung)

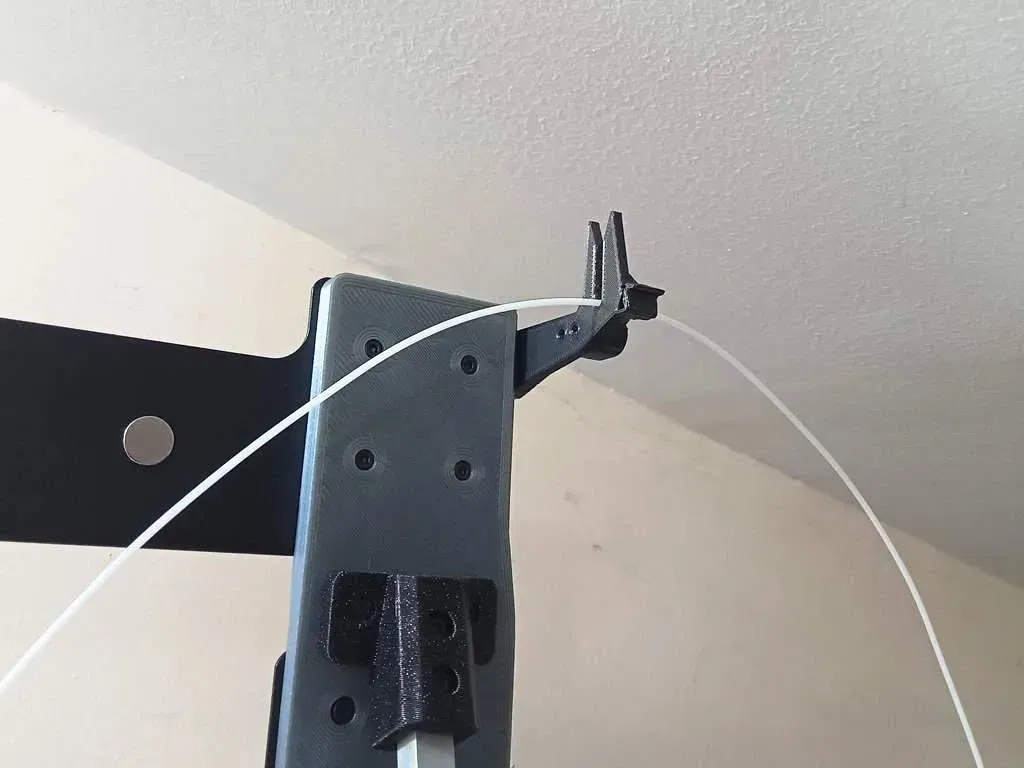

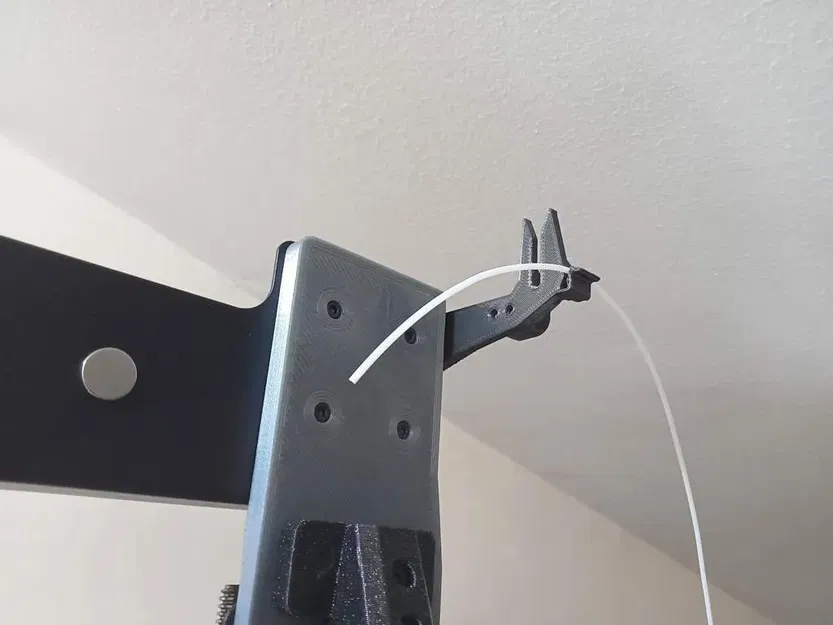

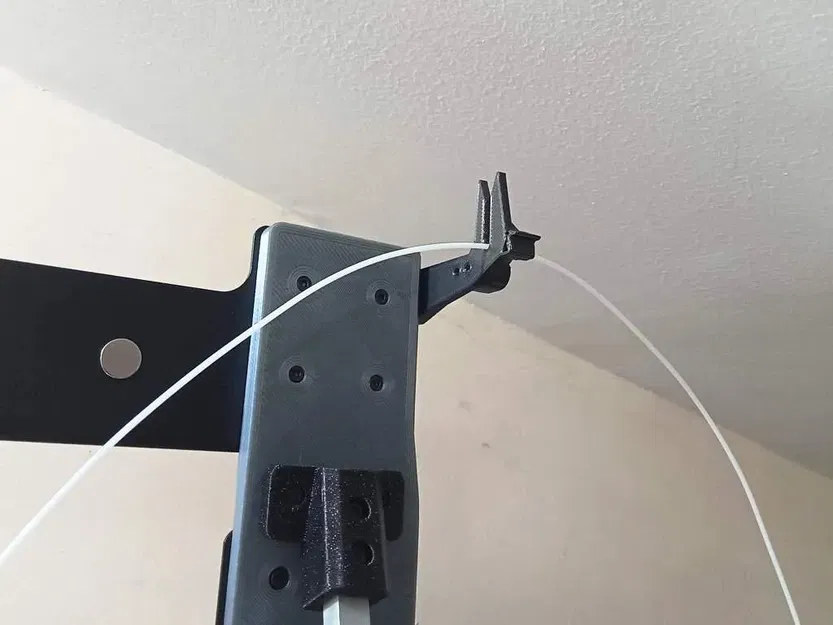

32x M3x10 (bốn con dùng cho dẫn hướng sợi có thể ngắn hơn vài mm)
4x M3x20
24x M3 đai ốc lục giác
4x M3 vòng đệm (tùy chọn)

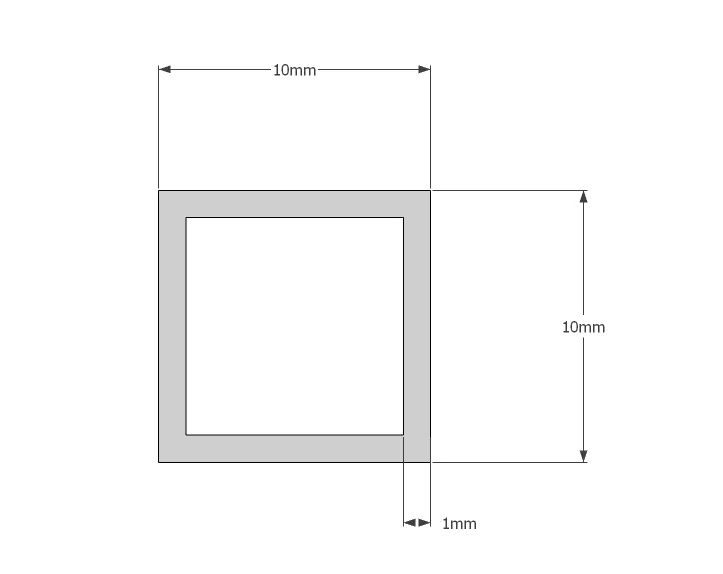

2x thanh nhôm profile 10x10x400mm

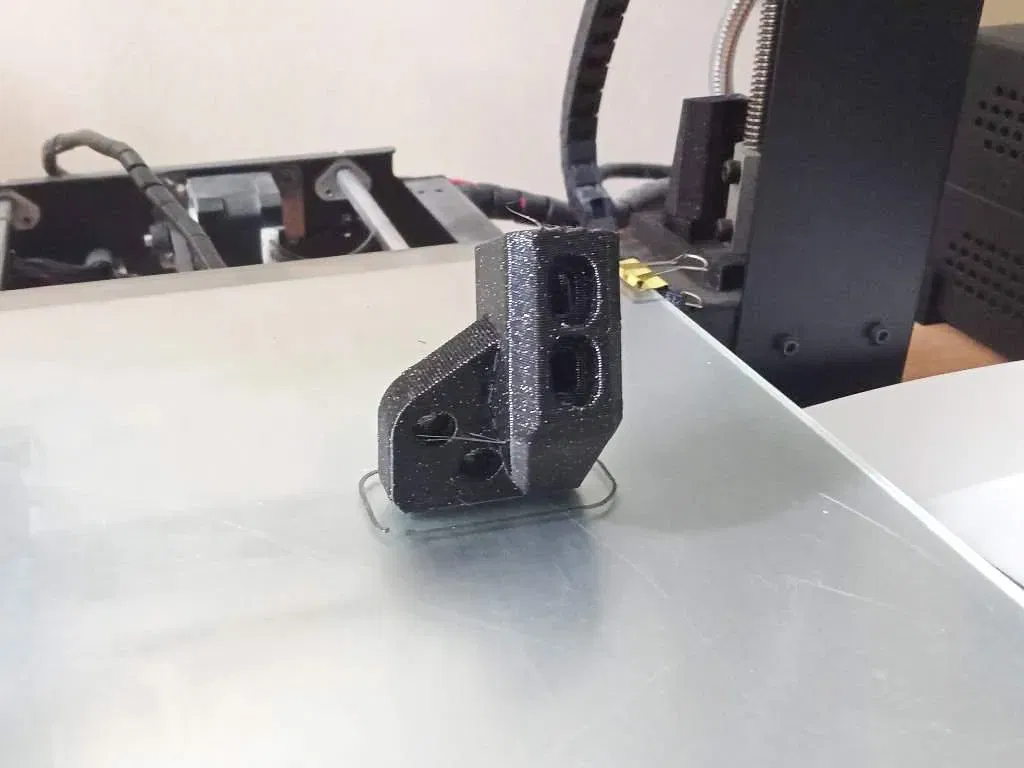

Tôi đã in bằng PETG, mặc dù PLA chắc cũng ổn. Cài đặt đề xuất: 4 lớp vỏ, 3 lớp trên/dưới. Thiết kế để in không cần hỗ trợ.

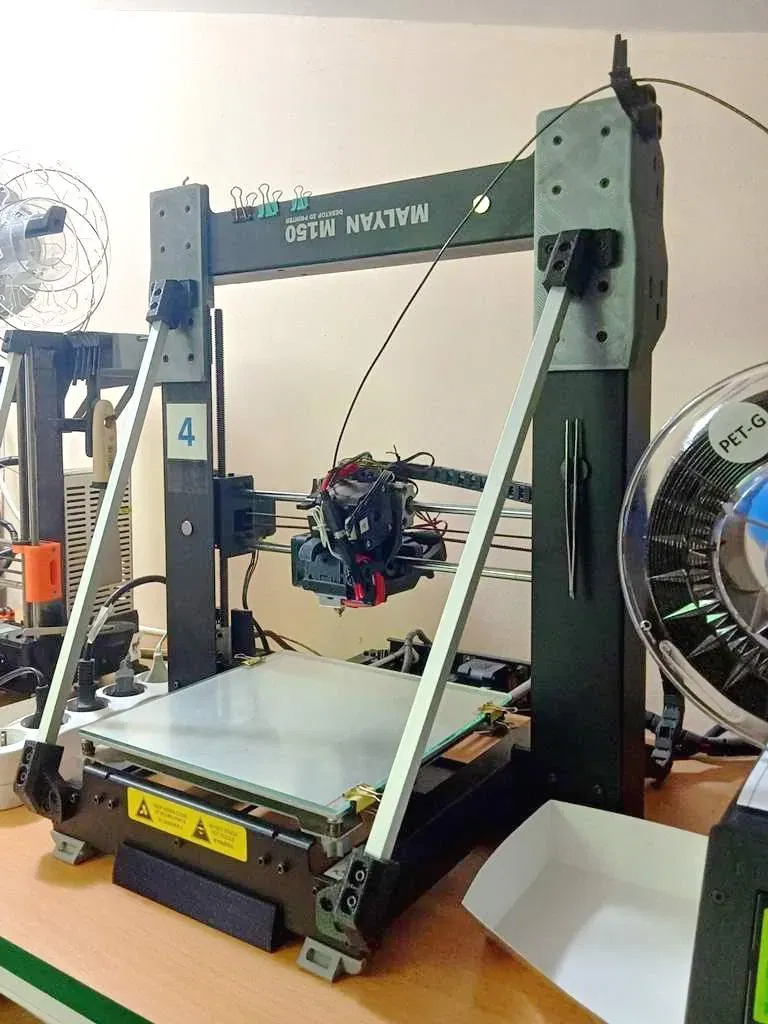

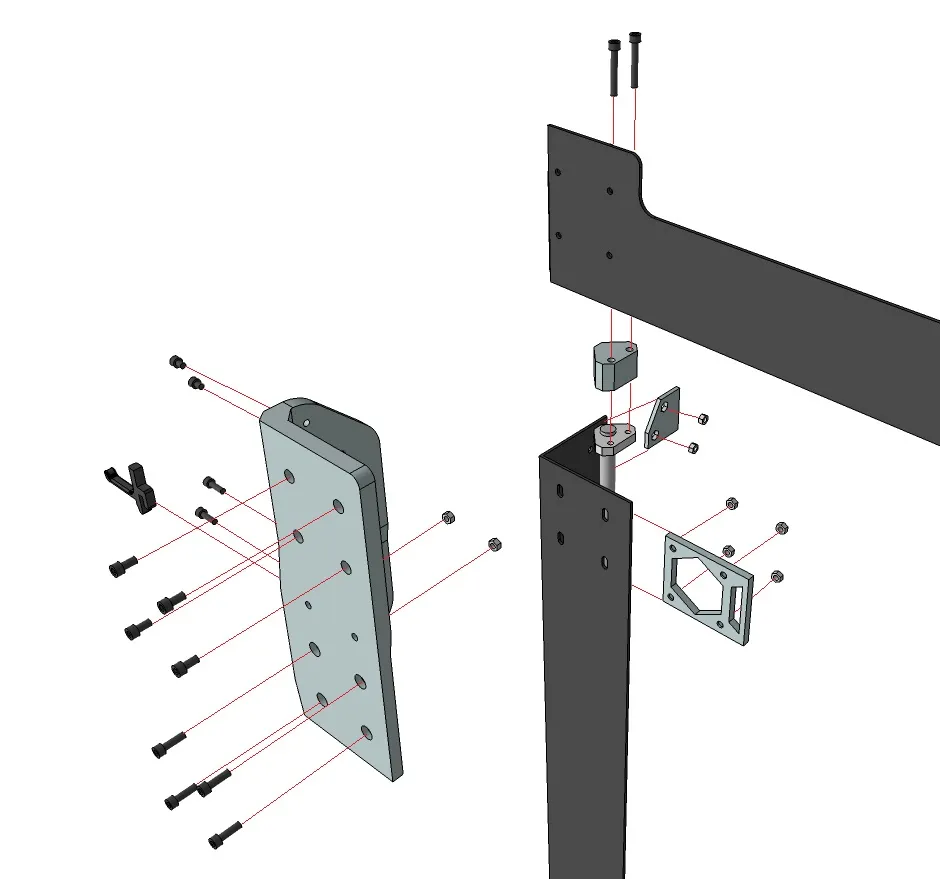

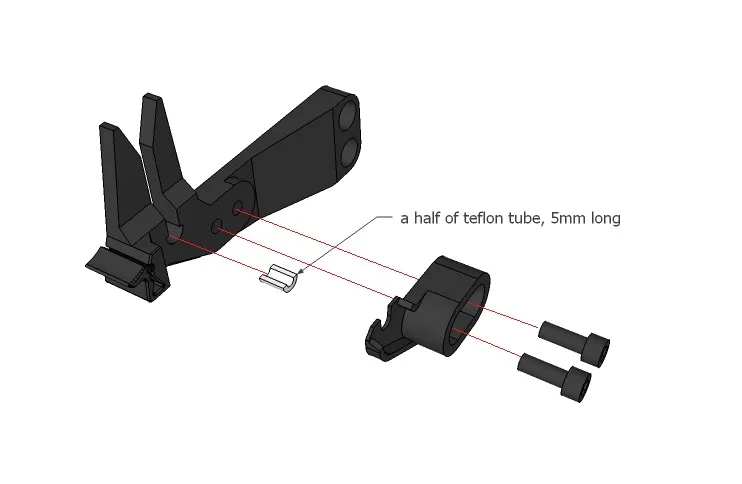

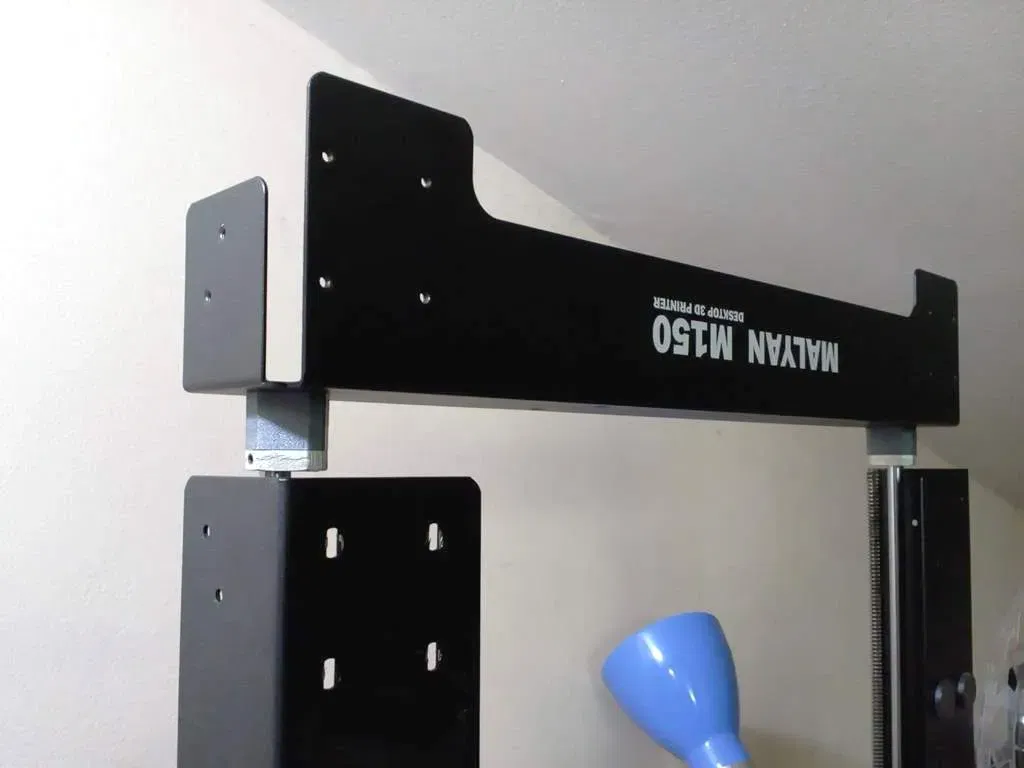

Xem hình ảnh để lắp ráp.

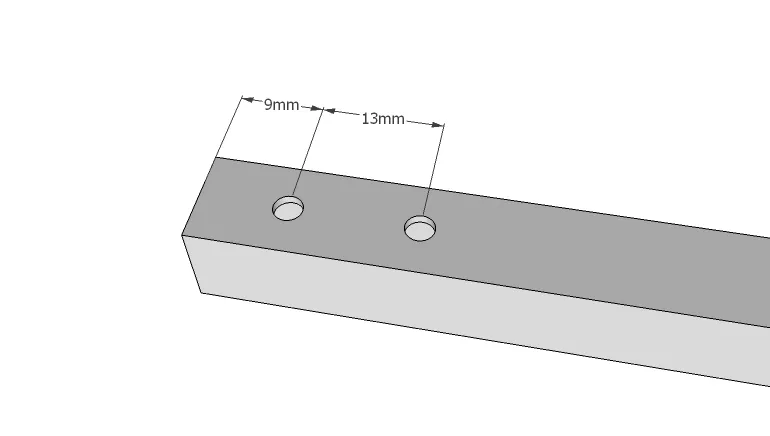

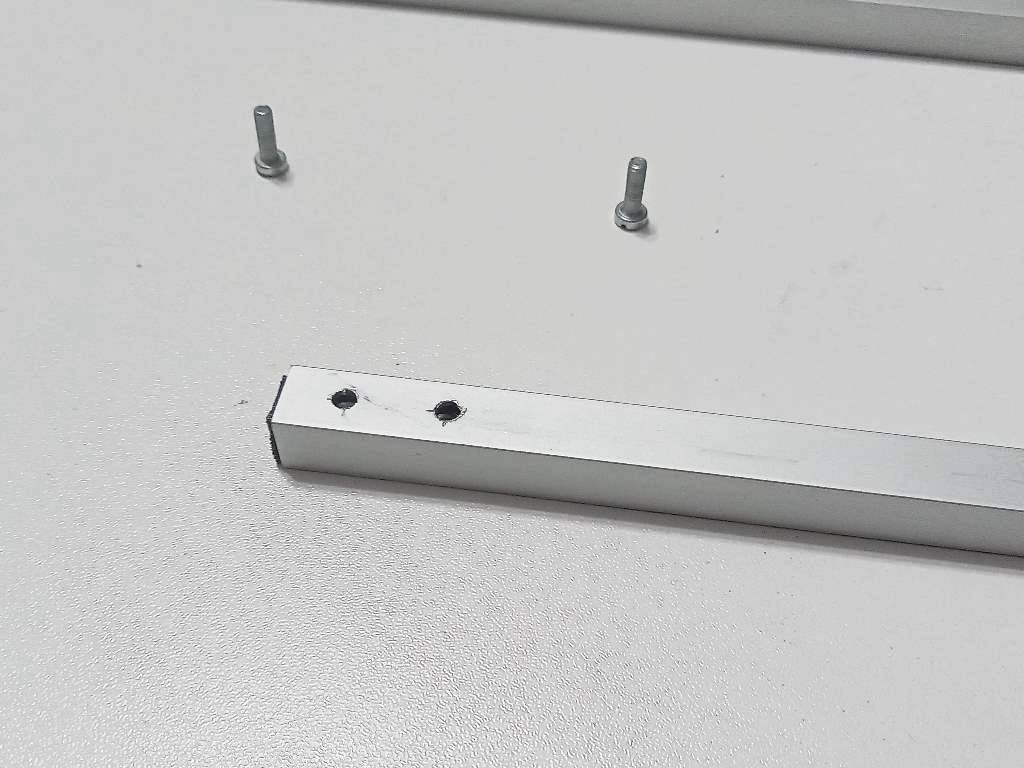

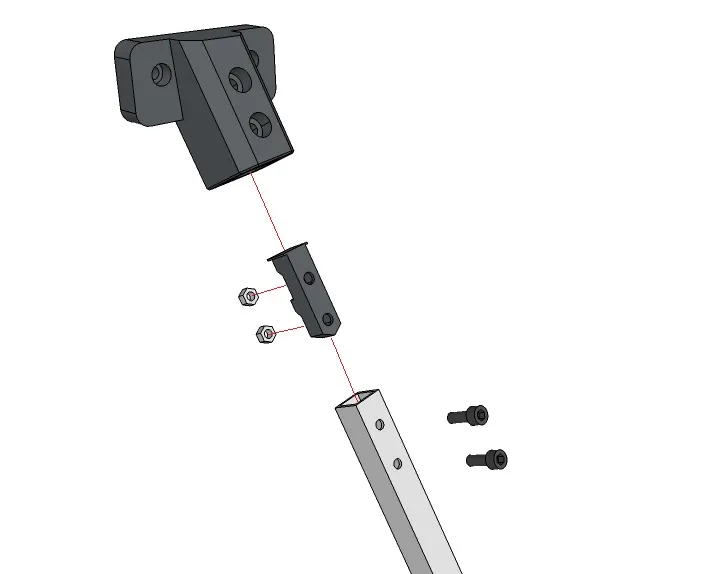

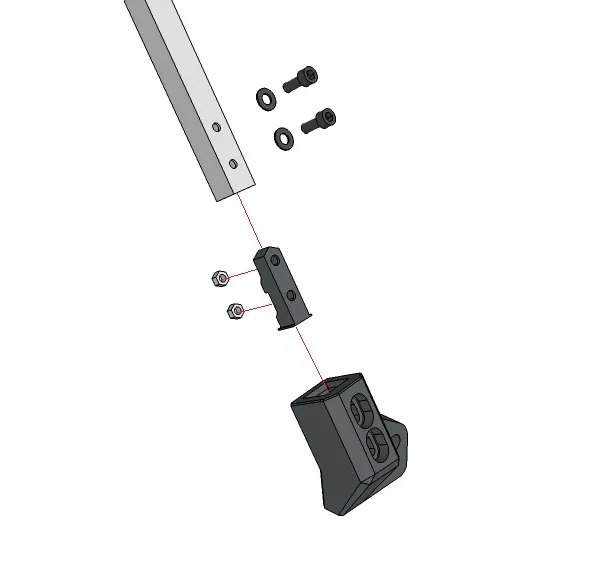

Thanh nhôm profile phải được khoan bằng mũi khoan 3mm, xem hình ảnh để biết vị trí lỗ. Đầu tiên lắp các 'khung gia cố' với đai ốc lục giác, sau đó chúng được lắp vào thanh nhôm profile (căn chỉnh đai ốc với lỗ khoan).

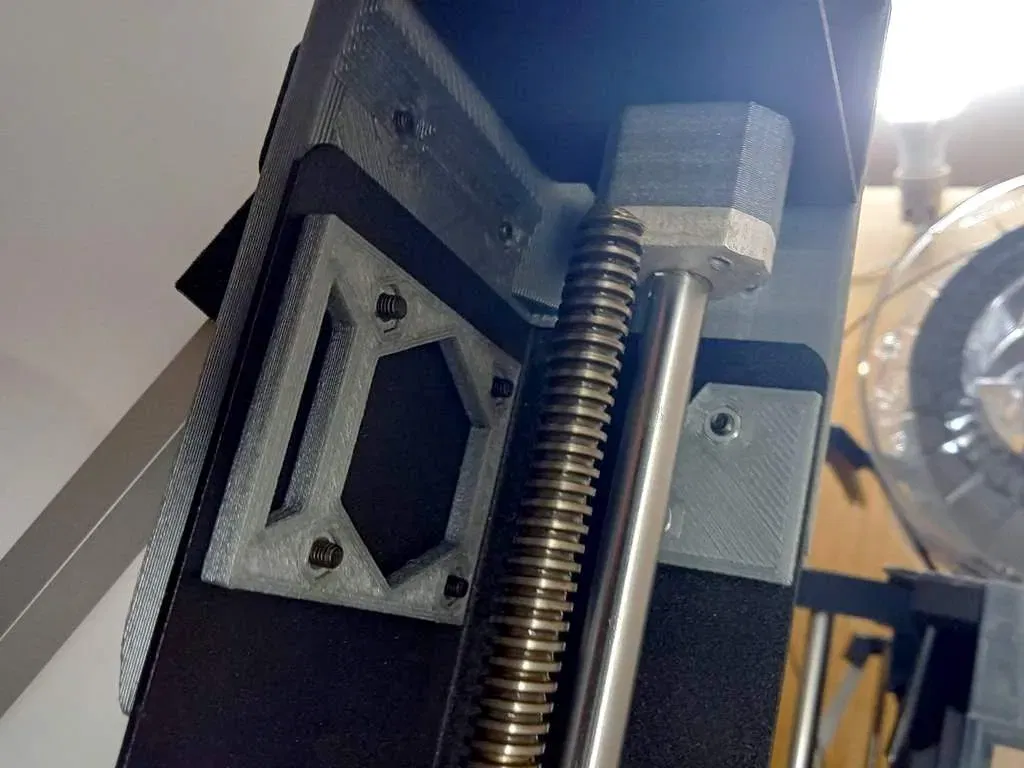

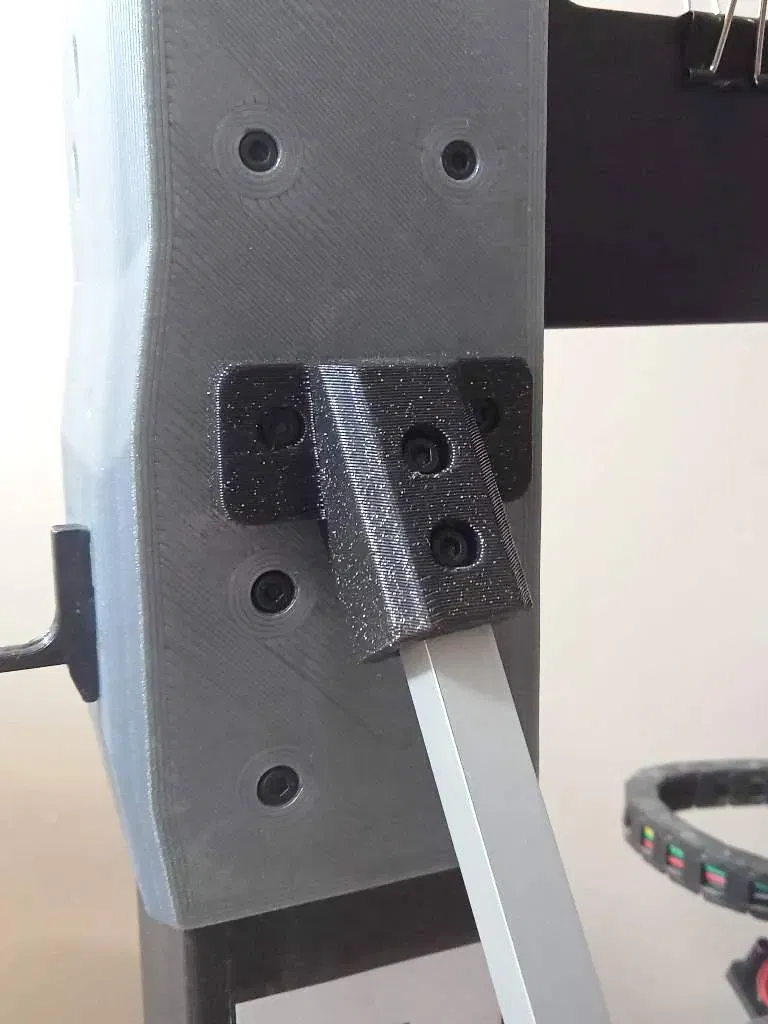

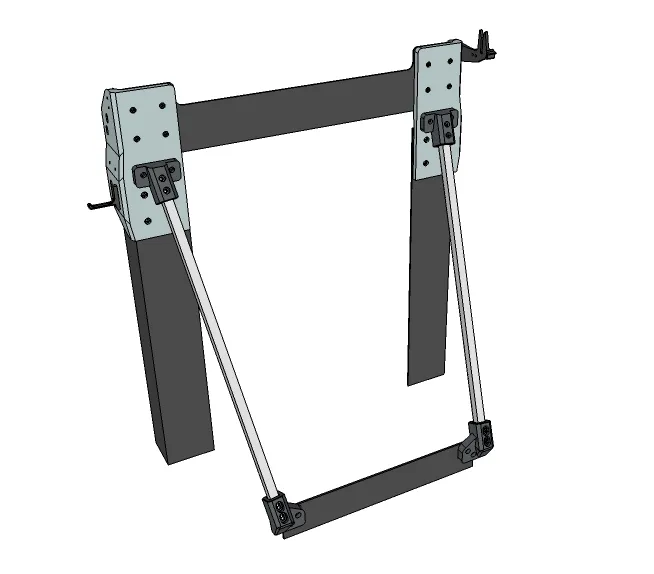

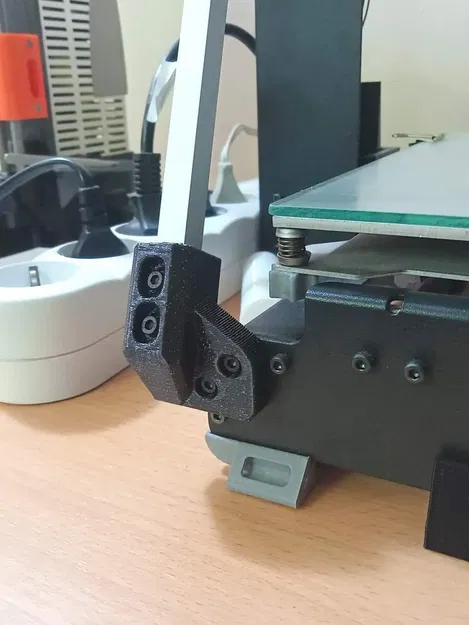

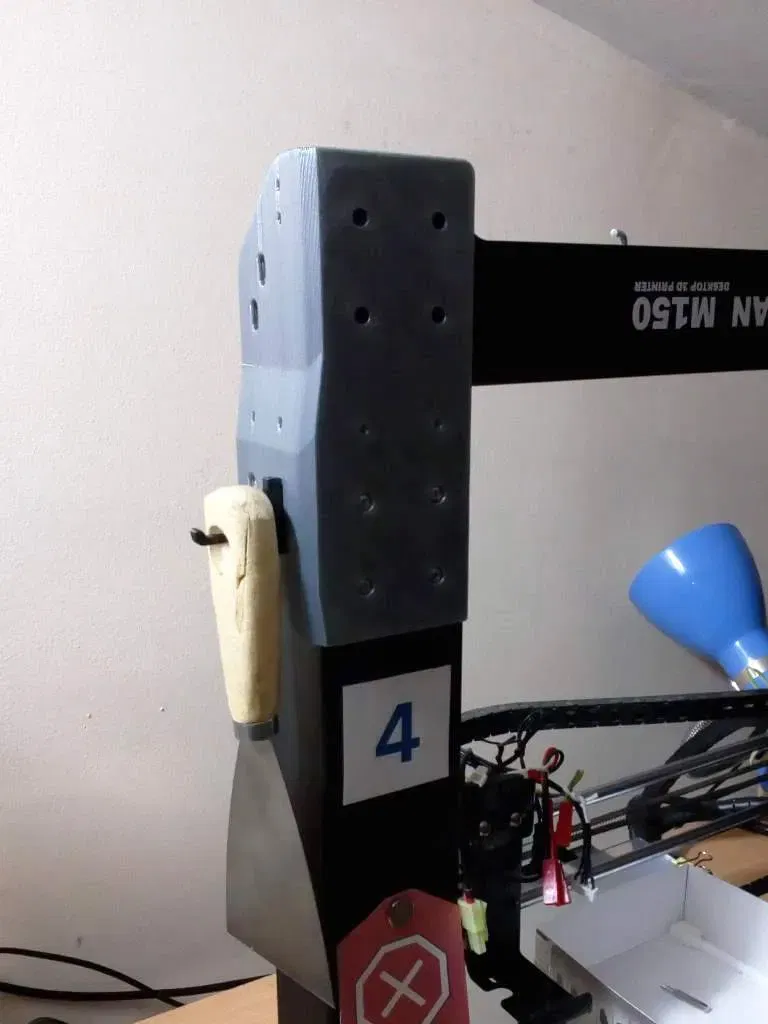

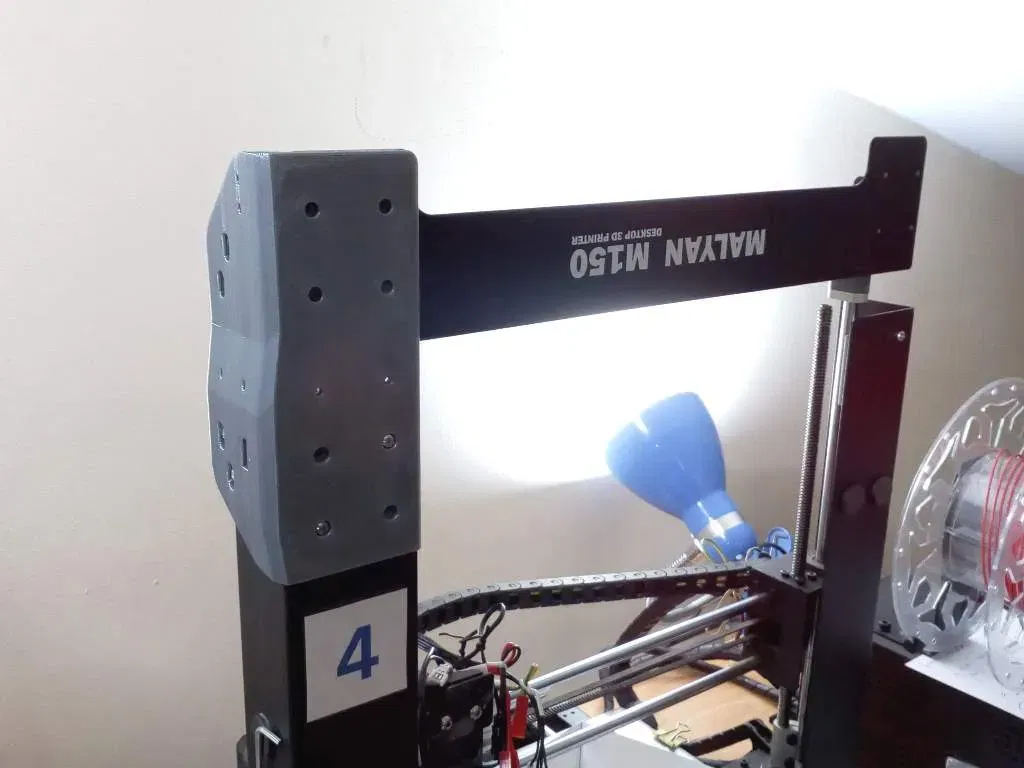

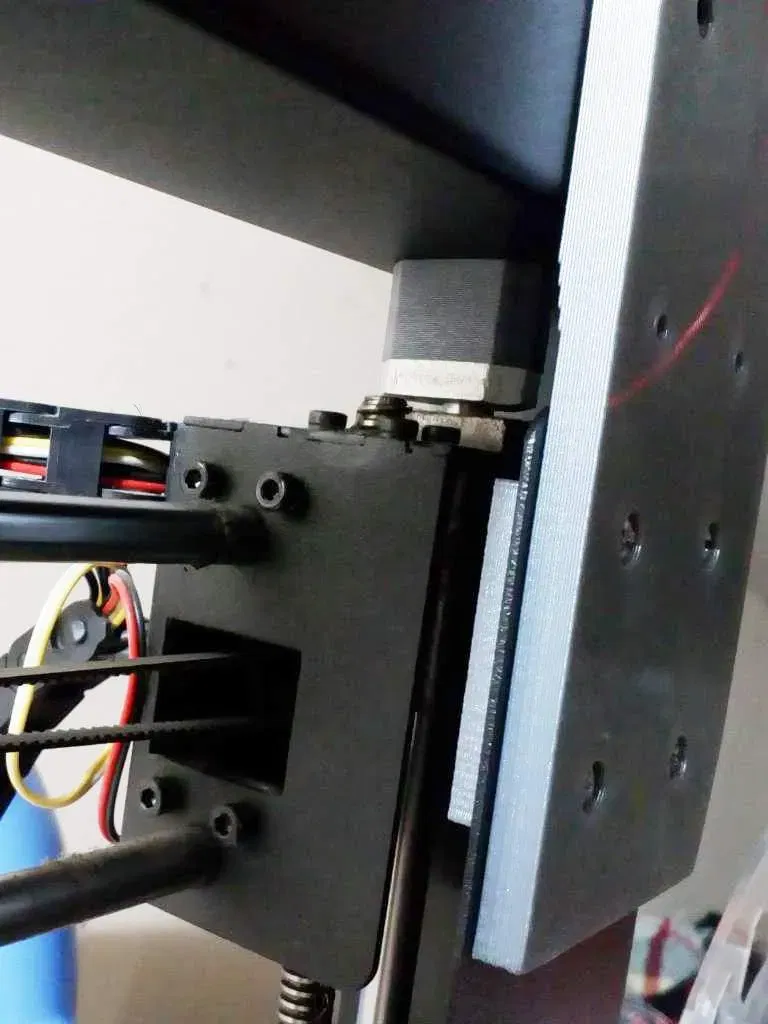

Sau đó, vặn 'khung gia cố trên' vào một đầu của thanh nhôm profile và vào phần Z của khung máy in. Sau đó đặt 'khung gia cố dưới' lên thanh profile và vặn nó vào phần Y của khung máy in. Cuối cùng, vặn 'khung gia cố dưới' bằng vòng đệm (nếu có).
Nếu đầu in được chuyển đổi cho hotend khác: chiều cao Z tối đa có thể là 190mm với thêm 4mm.
