Giá đỡ module camera OV3660 gắn bảng có nam châm
Giá đỡ này dùng để gắn module camera OV3660 110° vào tấm bảng bằng bốn cục nam châm, giúp dễ dàng tháo lắp. Có chỗ giữ nam châm và điểm gắn dây rút. Sử dụng vít M3 và nam châm tròn 10mm x 2mm.
Mô tả

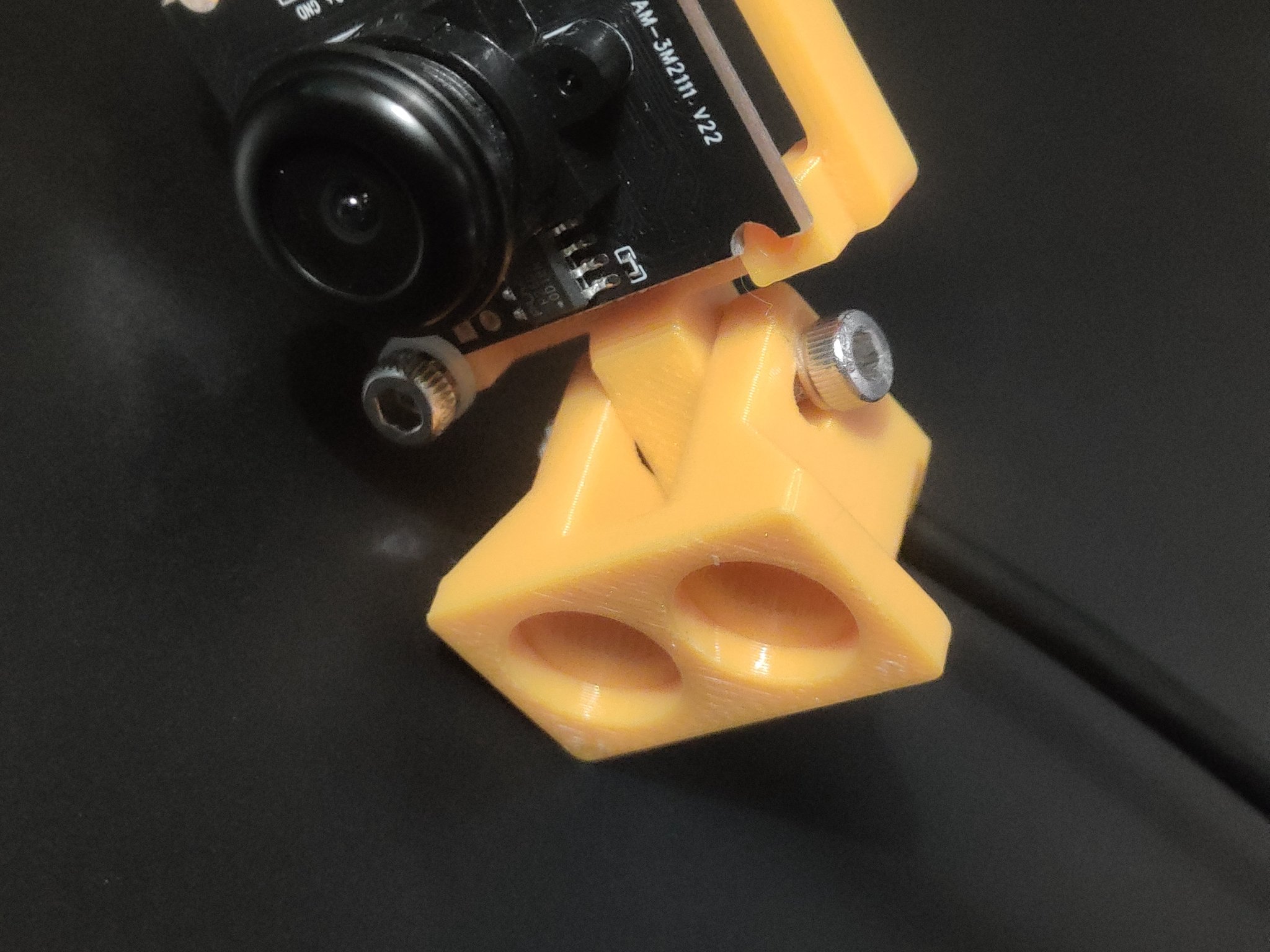

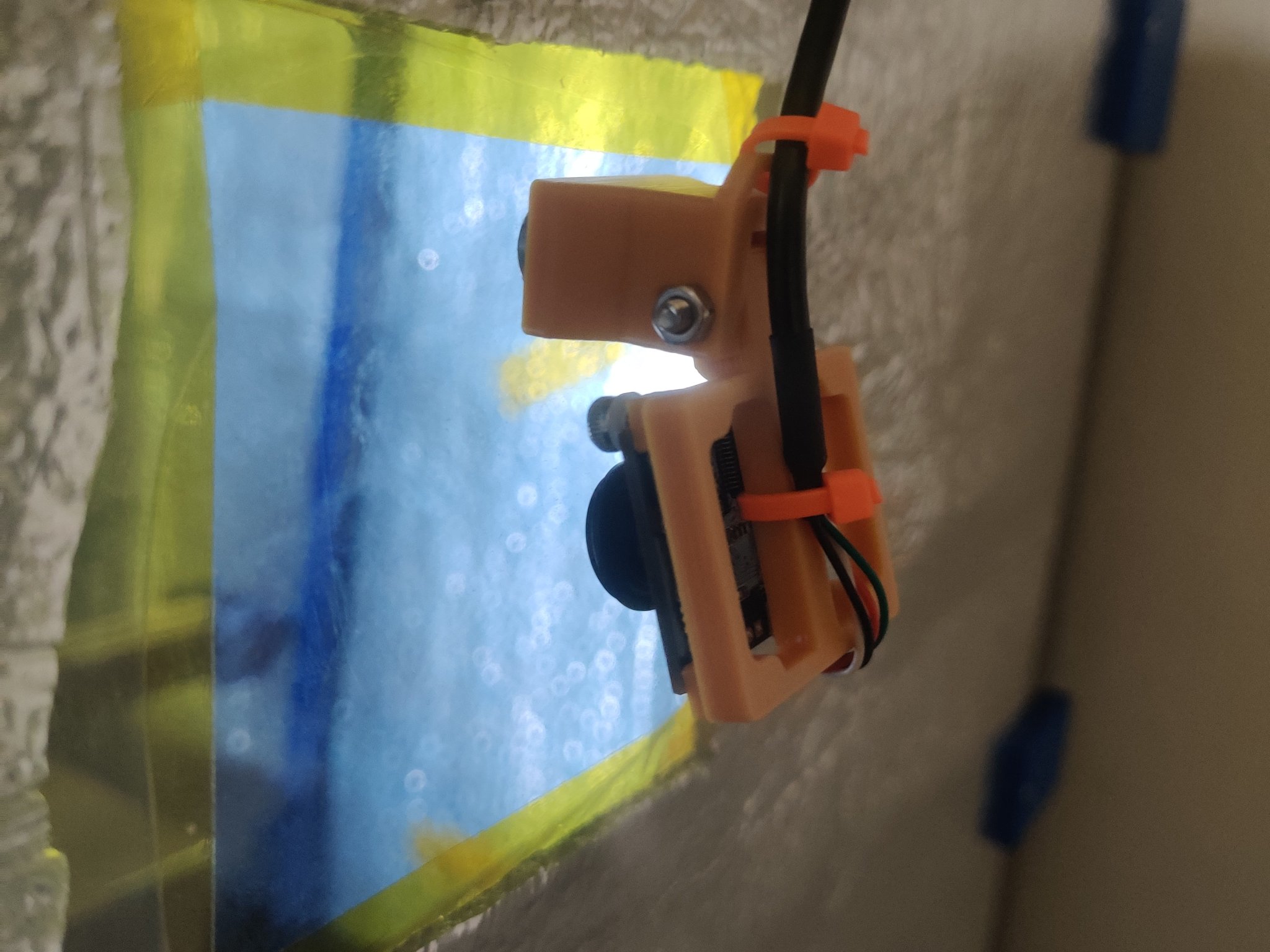

Cái đế này dùng để gắn module camera hình chữ nhật OV3660 110° (https://www.amazon.it/gp/product/B088P1PKFM) vào tấm bảng của cái hộp tự chế của tui, có gắn bốn cục nam châm (hai cục bên trong và hai cục bên ngoài) để dễ dàng tháo lắp.
File "SupportRail" có một chút điều chỉnh cho camera. Ngoài ra còn có một chỗ giữ nam châm để giữ các cục nam châm bên trong khoang lại với nhau và tránh chúng bị xê dịch (Tin tui đi, chúng nó làm vậy đó).

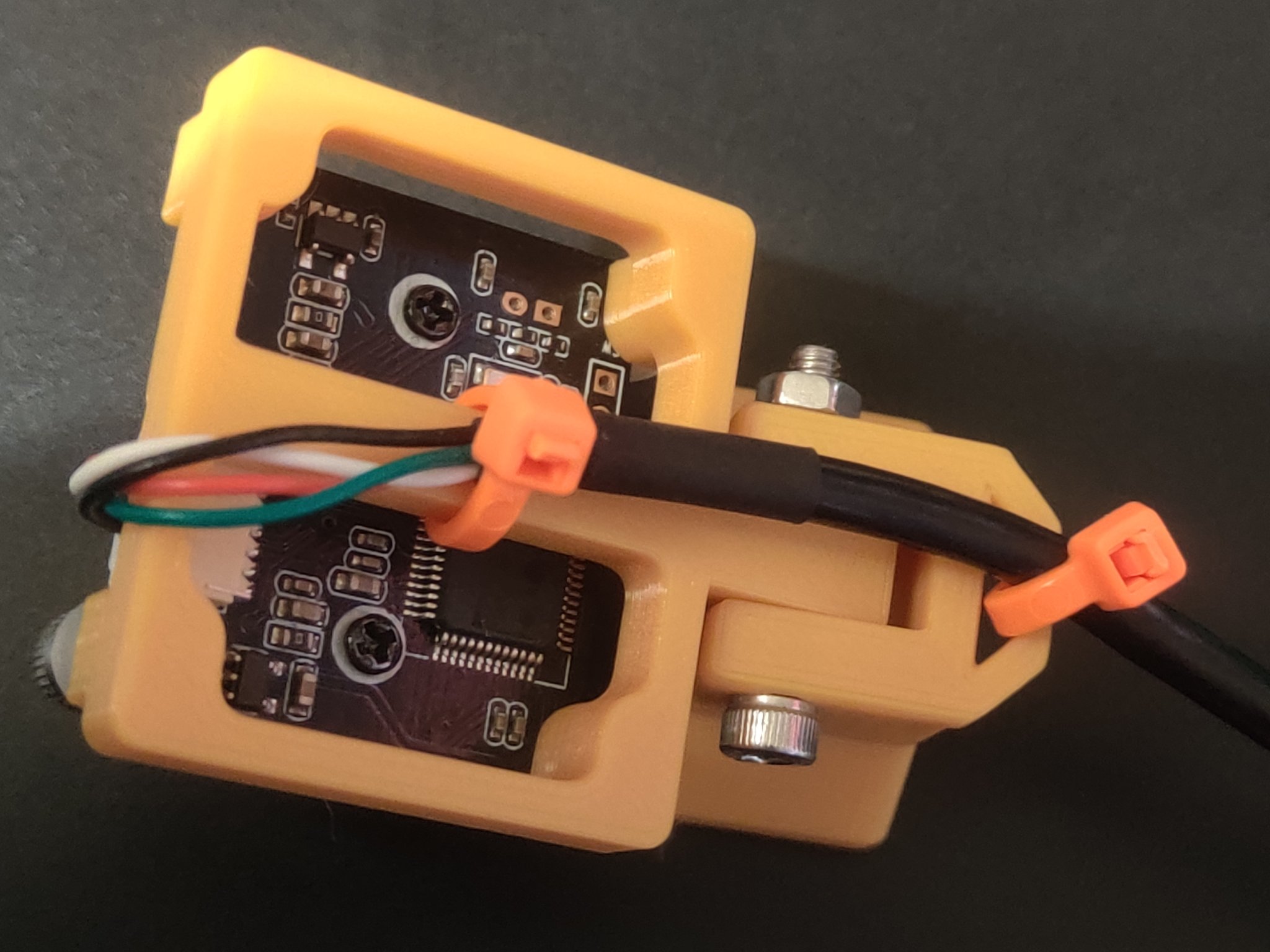

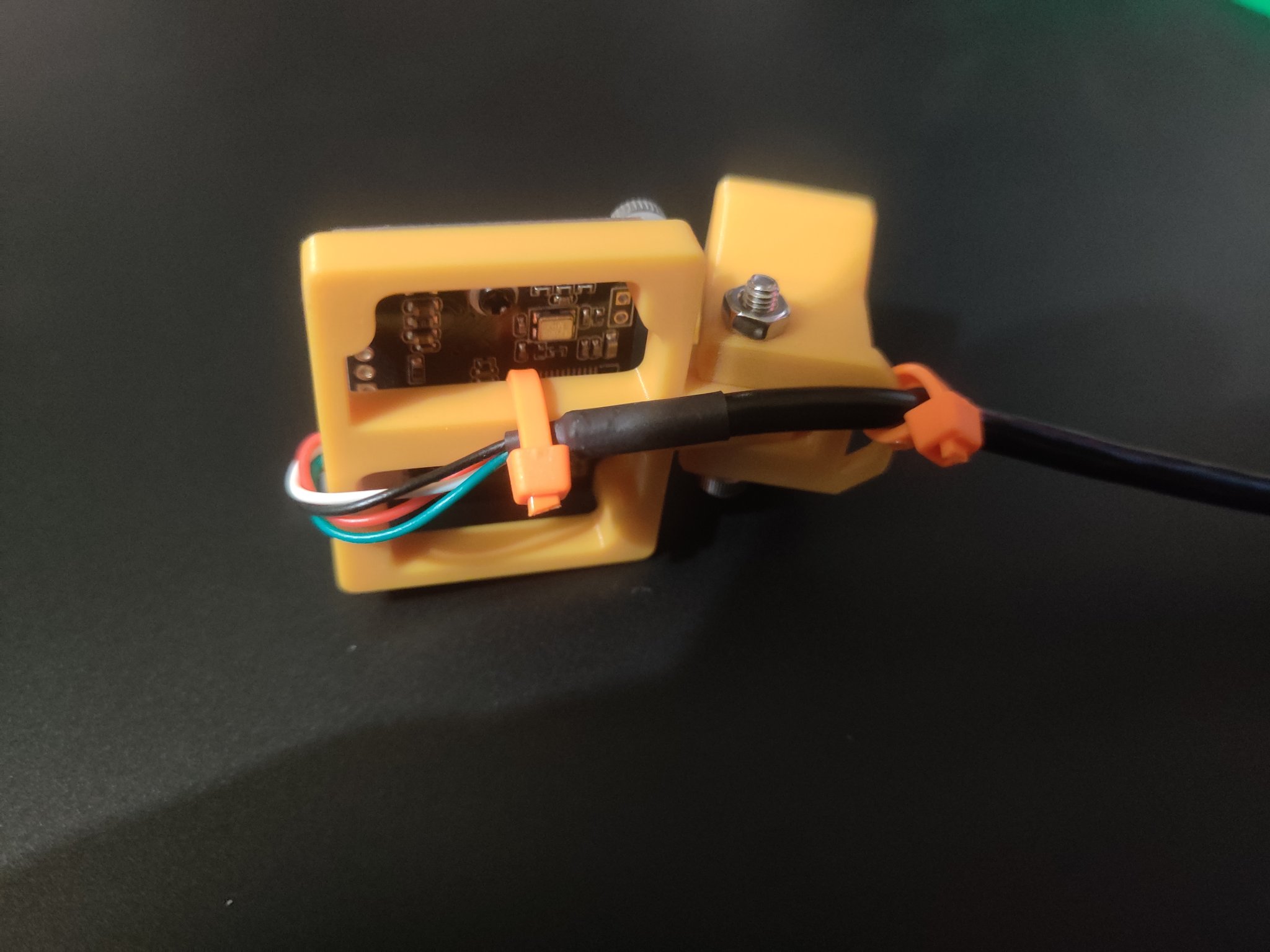

Nó còn có vài điểm để gắn dây rút (zip ties) giúp giữ cáp khỏi bị căng.
Dùng một con vít M3x20 với một con ốc M3 để giữ đế camera vào thanh nam châm. Một vài con vít M3x6 để bắt vào nhựa. Sử dụng nam châm tròn loại 10mm x 2mm.
