v2: SKR 1.4 1.3 Bảng mạch lắp cho đường ray nhôm 2020 với khe quạt 40mm hoặc 70mm

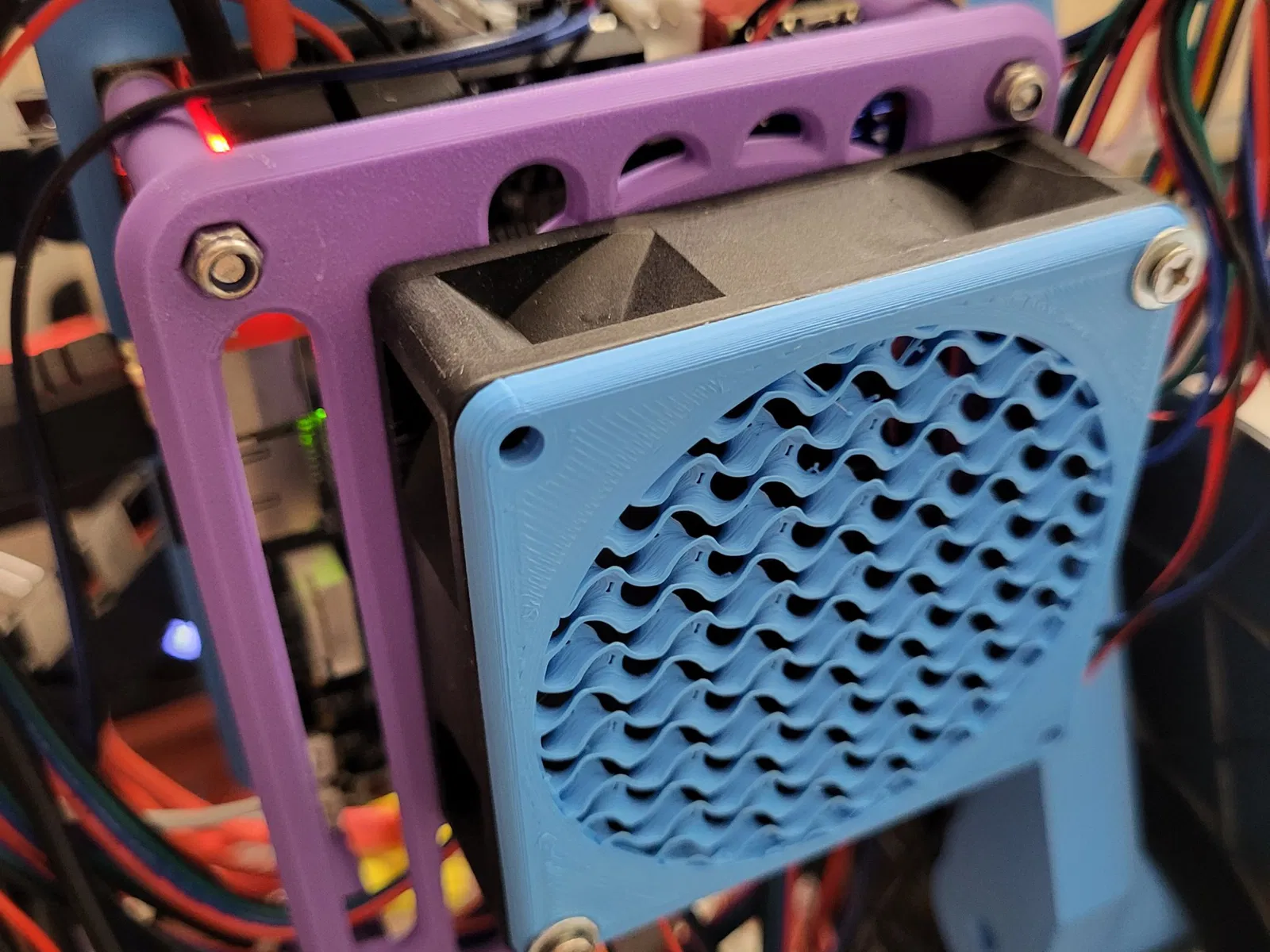

Cập nhật: không ai hỏi (trừ tôi) nhưng v2 đã có mặt. Cố gắng tối đa hóa tốc độ của mình, các driver bắt đầu quá nhiệt, vì vậy tôi đã di chuyển quạt để đặt nó lên các driver stepper và làm cho quạt lớn hơn và kéo dài các chân đế.

Tôi thiết kế cái này cho ray 2020 hoặc tương tự. Tôi thiết kế nó để có các khe cho các đai ốc lục giác ở mặt sau của tấm nhưng lẽ ra nó nên được thiết kế để có chúng trên nắp. Chỉ cần bỏ qua các lỗ cắt lục giác và đặt các vít vào từ phía sau. Bằng cách đó, bạn có thể chỉ cần gắn bảng vào tấm phía sau trong khi bạn làm việc trên đó.

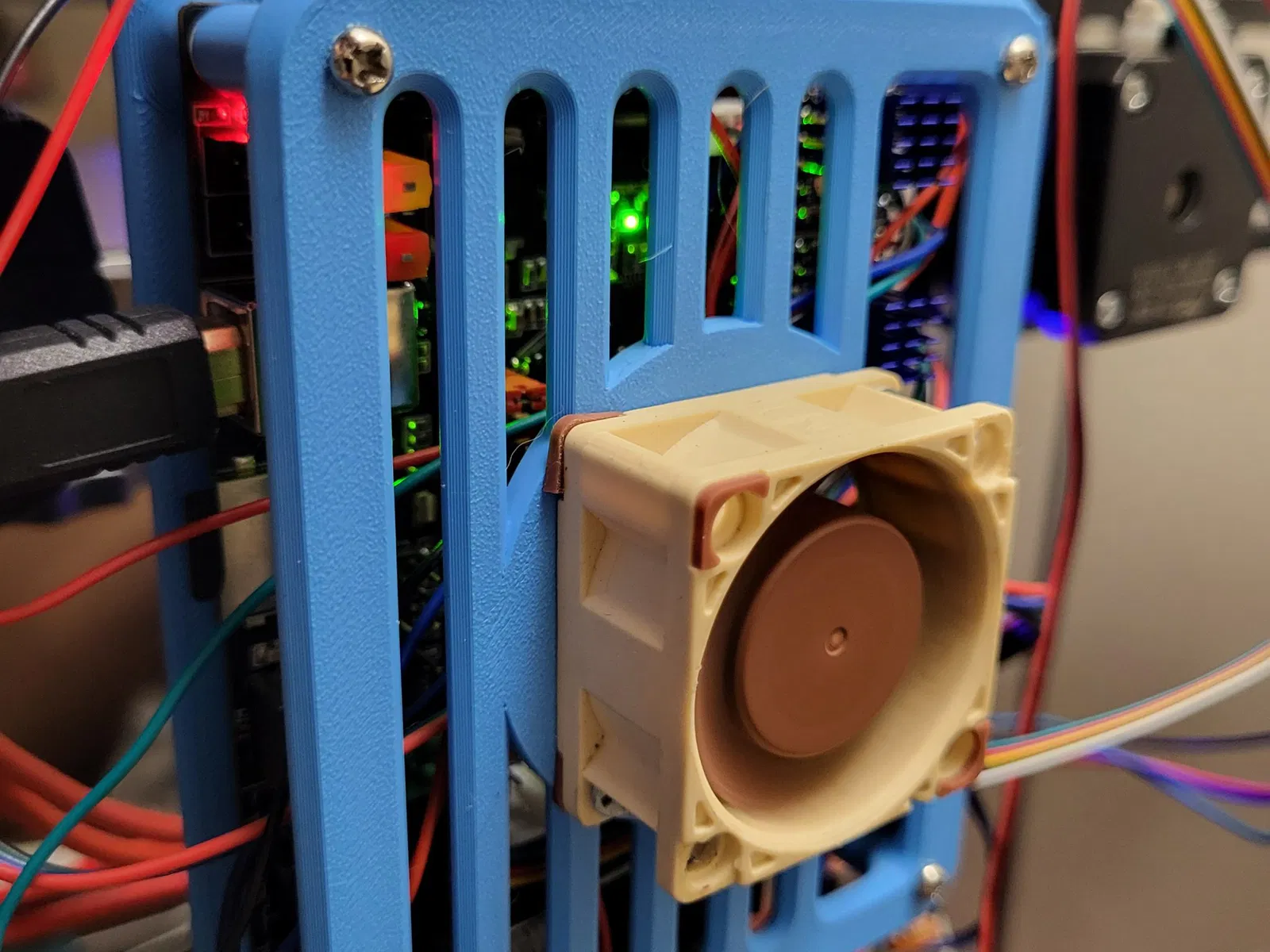

Các bộ tản nhiệt gần với nắp, vì vậy tôi đã tạo một khe rộng hơn. Nếu điều này làm bạn khó chịu, chỉ cần làm cho các chân đế của bảng dài hơn một chút bằng cách cắt mô hình hai lần để tách phần giữa của các chân đế và mở rộng phần giữa đến chiều cao mà bạn mong muốn.
