Giá đỡ BL-Touch & ADXL345 cố định Xchange

Cái gì

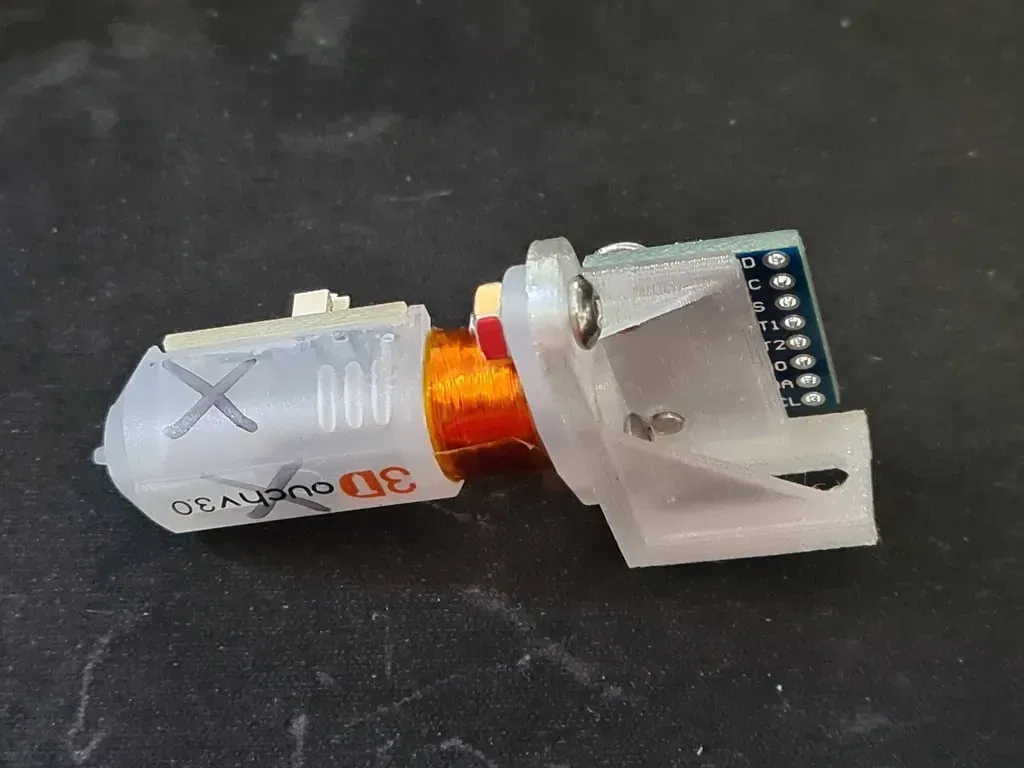

Bản chỉnh sửa này thêm một giá đỡ cho cảm biến gia tốc ADXL345 vào giá đỡ BL-Touch cố định. Nếu bạn đã có sẵn giá đỡ cố định và dây cáp cho BL-Touch, thì việc thêm ADXL345 cũng rất hợp lý!

Yêu cầu

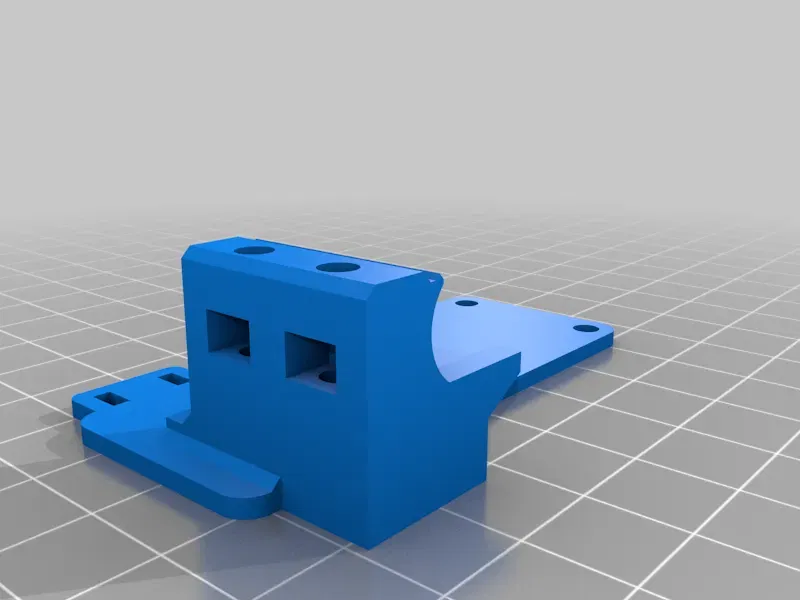

• 1x đế abl_plate từ thiết kế gốc của Teaching Tech. Mình đã đính kèm phiên bản từ ngày 11-06-2021, có thể nó đã được cập nhật.
• 2x ốc M3x4 hoặc M3x5 cho ADXL345
• 2x ốc M3x7 (hoặc ốc M3 dài hơn) cho BL-Touch / 3D-Touch
• 2x đai ốc M3 cho BL-Touch / 3D-Touch

Tại sao

Khi bạn sử dụng firmware hỗ trợ nó (như Klipper), bạn có thể áp dụng kỹ thuật "input shaping" cho bản in của mình. Điều này cho phép máy in chạy nhanh hơn mà không làm giảm chất lượng, hoặc giữ nguyên tốc độ in nhưng cải thiện chất lượng.

Thêm thông tin về chủ đề này trong video tuyệt vời này từ Teaching Tech: https://www.youtube.com/watch?v=er7q-CJL1lc

Nhật ký thay đổi

v0.1 (đã xóa)

Kiểm tra ban đầu cho thấy thiết kế ban đầu quá mềm dẻo. Điều này sẽ dẫn đến các kết quả đọc sai từ ADXL345.

v0.2

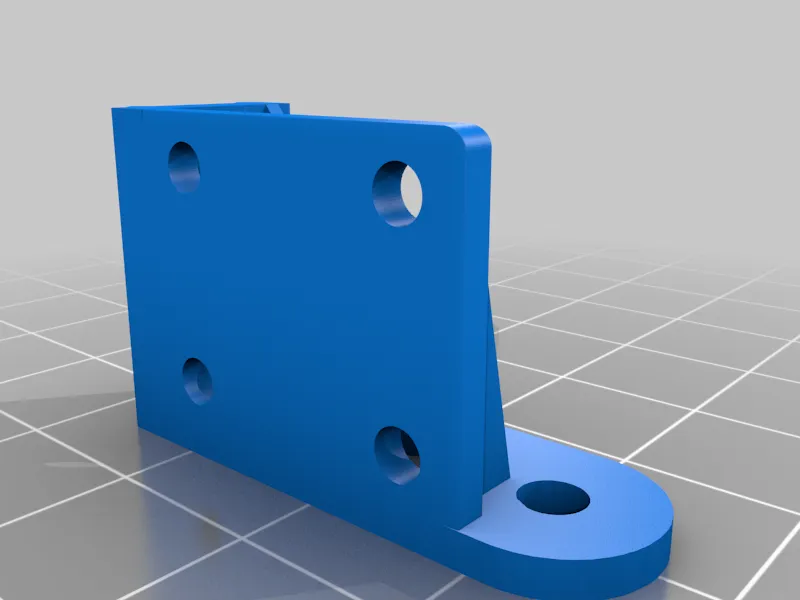

Tăng độ dày của tấm đỡ và nâng cao thêm 0,5mm để vừa với các góc của bo mạch. Thêm các lỗ vít bổ sung cho cả việc thử nghiệm và tùy chọn lắp đặt.

Cải thiện rõ rệt về độ cứng.

v0.3

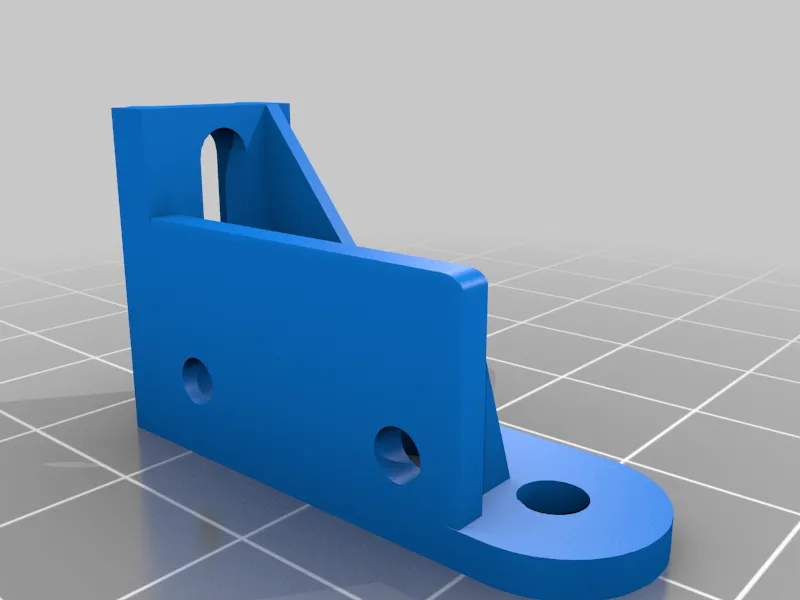

Loại bỏ phần trên của giá đỡ ADXL345. Điều này chỉ giới hạn tùy chọn lắp đặt là 1, nhưng điểm lắp đặt thấp hơn là vững chắc nhất. Điều này cũng tạo không gian cho các vết hàn chì phía sau các lỗ xuyên trên bo mạch.

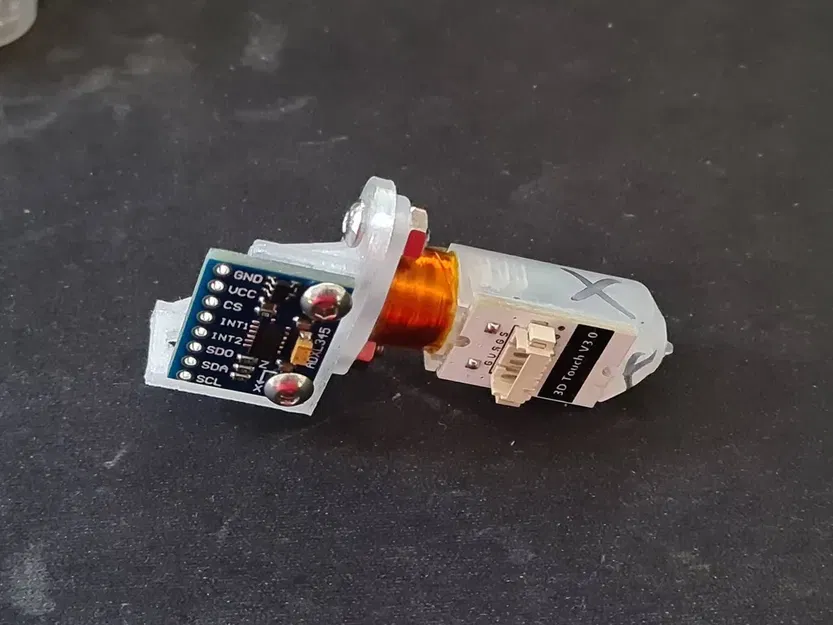

Đã thêm hình ảnh cho v0.3

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Infill:

10

Nhựa in: AmazonBasics PETG Trong suốt

Danh mục: Phụ kiện máy in 3D
