Mẫu Tinywhoop Walksnail 20.8g

Lần trước tui có làm một em tinywhoop Walksnail nặng 22.9g, sử dụng cách gắn FC bên dưới khung theo kiểu của Shutterbug FPV (bạn có thể xem mấy mẫu khác của tui). Lần này tui muốn dùng khung Meteor65 Air mới, nhưng tiếc là không có đủ chỗ dưới khay pin để gắn FC hay VTX. Nên tui cắt bỏ cái khay pin và làm mấy cái standoff nhẹ này, kiêm luôn chỗ gắn pin. Mấy cái ngàm bên hông tui làm hình chữ T để hy vọng bảo vệ VTX nếu lỡ có đáp đất hơi mạnh.

Để ráp em này, bạn cắt bỏ khay pin, rồi luồn mấy con ốc motor qua mấy cái trụ gắn FC phía sau (trên đó có sẵn lỗ rồi, nhưng bạn cần doa ra cỡ M1.4). Luồn cái TPU in qua mấy lỗ gắn VTX (hơi khít nha) rồi nhét con ốc Reny hoặc Peek qua cái lỗ đó. Việc đưa tua-vít vào để siết con ốc này vào khung hơi khó khăn (cần phải bóp khung/TPU lại), nhưng bạn cũng có thể nhét cái tua-vít dẹp nhỏ xíu vào khe giữa TPU và lỗ VTX để siết theo cách đó.

Tui chọn xài dây enamel/dây motor cho dây motor và dây ground của pigtail, nhưng bạn cứ xài dây bình thường cũng được. Tui đoán nếu bạn xài dây thường thì trọng lượng sẽ nhỉnh hơn 21g một chút.

Camera thì gắn trong canopy của Mobula6, cái này còn nhẹ hơn canopy Mobula6 HDZero mà tui xài lần trước nữa (nặng 0.65g nếu bạn xài bản cũ 3 trụ). Dùng keo hai mặt gắn lên FC để tránh camera va vào nó lúc rớt.

À mà cái FC tui xài là Happymodel Superbee, dây antenna được thay bằng dây enamel (tiết kiệm được 0.2g), và gắn ngược. Có khoét một cái rãnh trên canopy để chừa chỗ cho cổng USB.

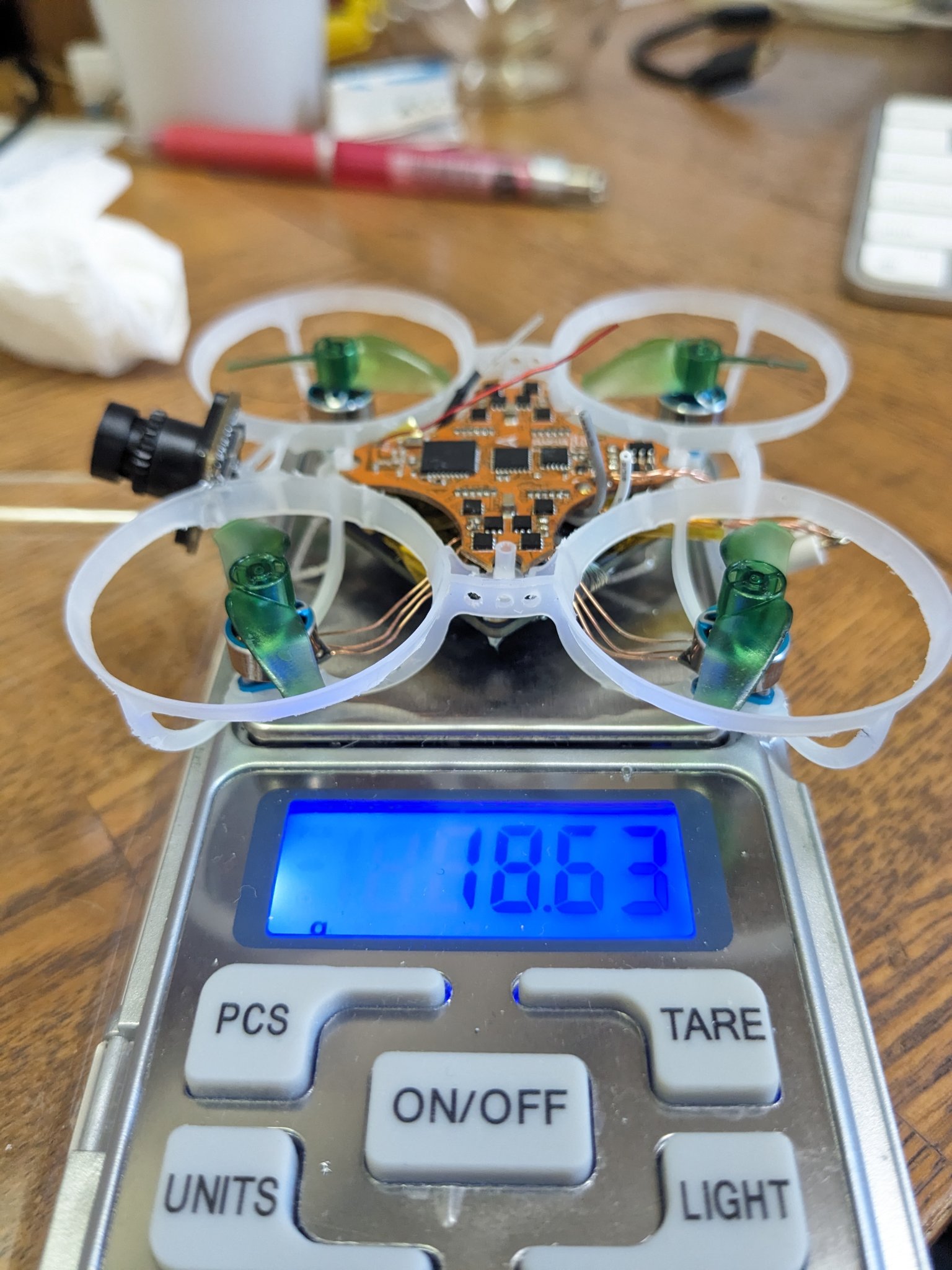

À còn nữa, bản lite của cái standoff/holder này tiết kiệm được 0.15g nhưng độ bền thì giảm đi. Tui làm cái này để ráp một em WS nặng 18.63g, nhưng em đó không có OSD và cũng không thực tế lắm.
