Hướng Dẫn Dây Cho Sprite Extruder SE
Khi lắp Sprite Extruder SE trên Ender3 V2 Neo, dây cáp có thể bị nghiến vào thanh nhôm. Tui đã thiết kế bộ dẫn dây đơn giản, bắt trực tiếp vào motor, giúp dây đi gọn gàng phía trên, tận dụng tối đa bàn in mà không ảnh hưởng đến quá trình in. Có hy sinh chút chiều cao Z nhưng ít khi in tới.
Mô tả

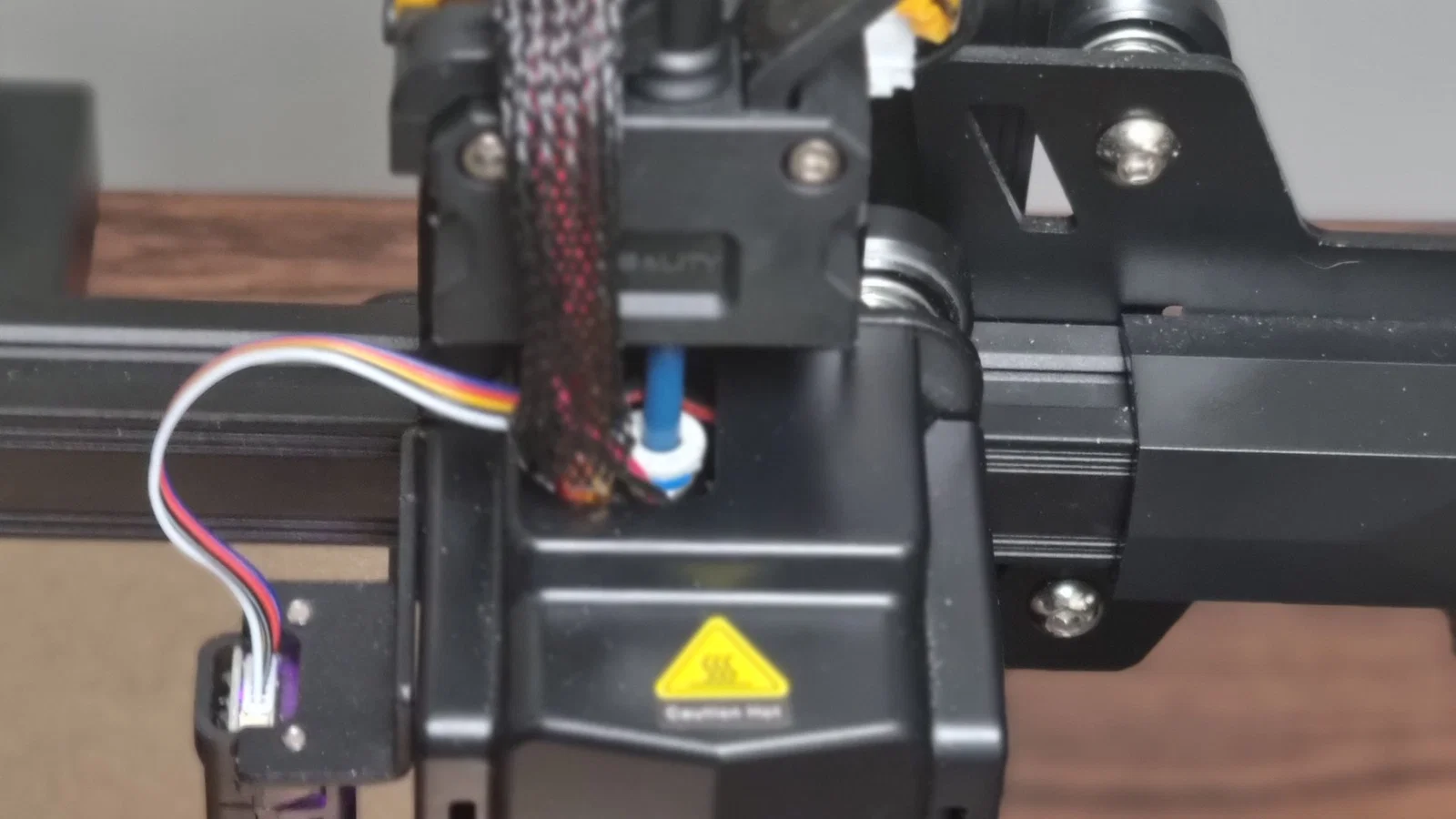

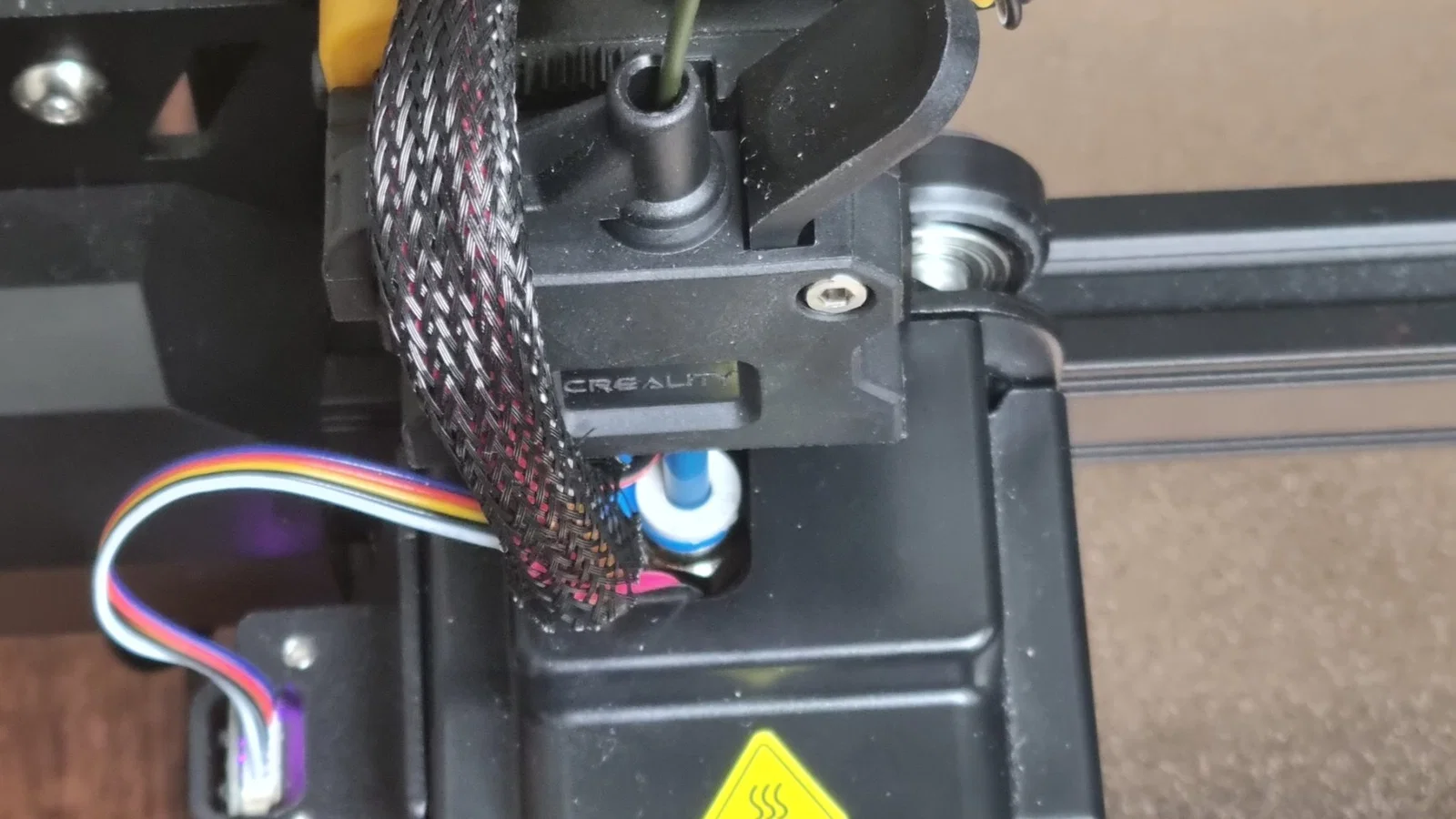

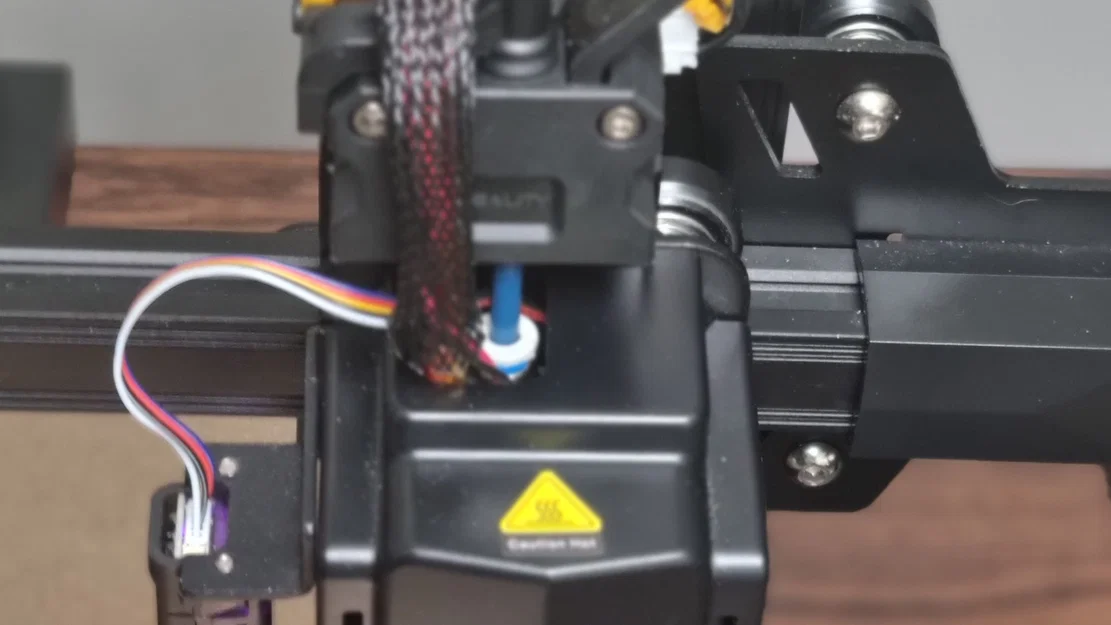

Sau khi lắp Sprite Extruder SE lên con Ender3 V2 Neo của tui, tui nhận ra là khi cái đầu in nó di chuyển qua trái hoặc qua phải hết cỡ (tùy theo cách bạn đi dây) thì nó sẽ nghiến cái dây vô mấy cái thanh nhôm dọc hai bên, trừ khi nào tui phải di chuyển nó ra chỗ khác.
Tui đang cố gắng tận dụng hết cái bàn in (với firmware xịn sò) mà vụ này làm cho cái auto bed leveling nó đo sai bên phải.

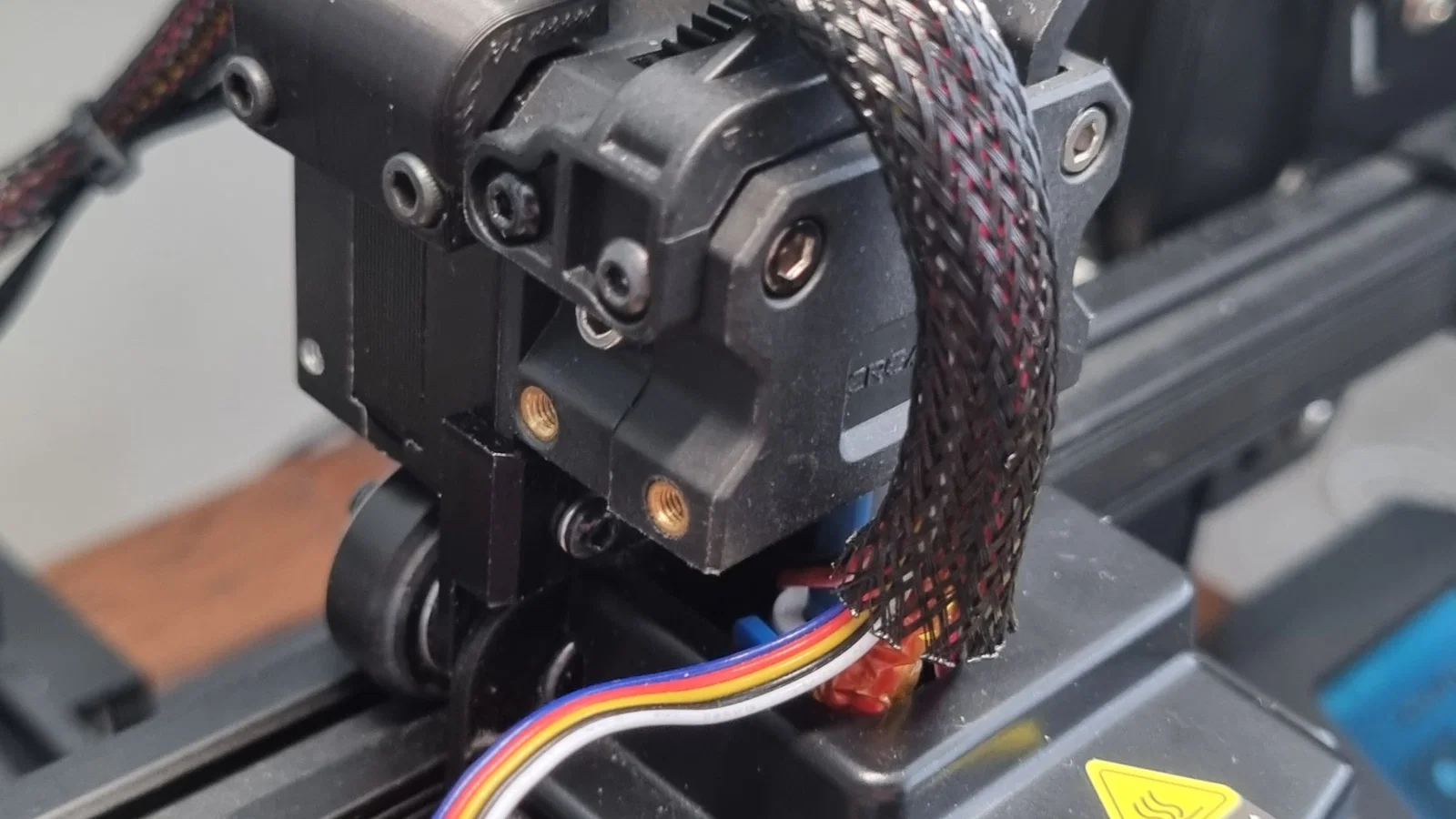

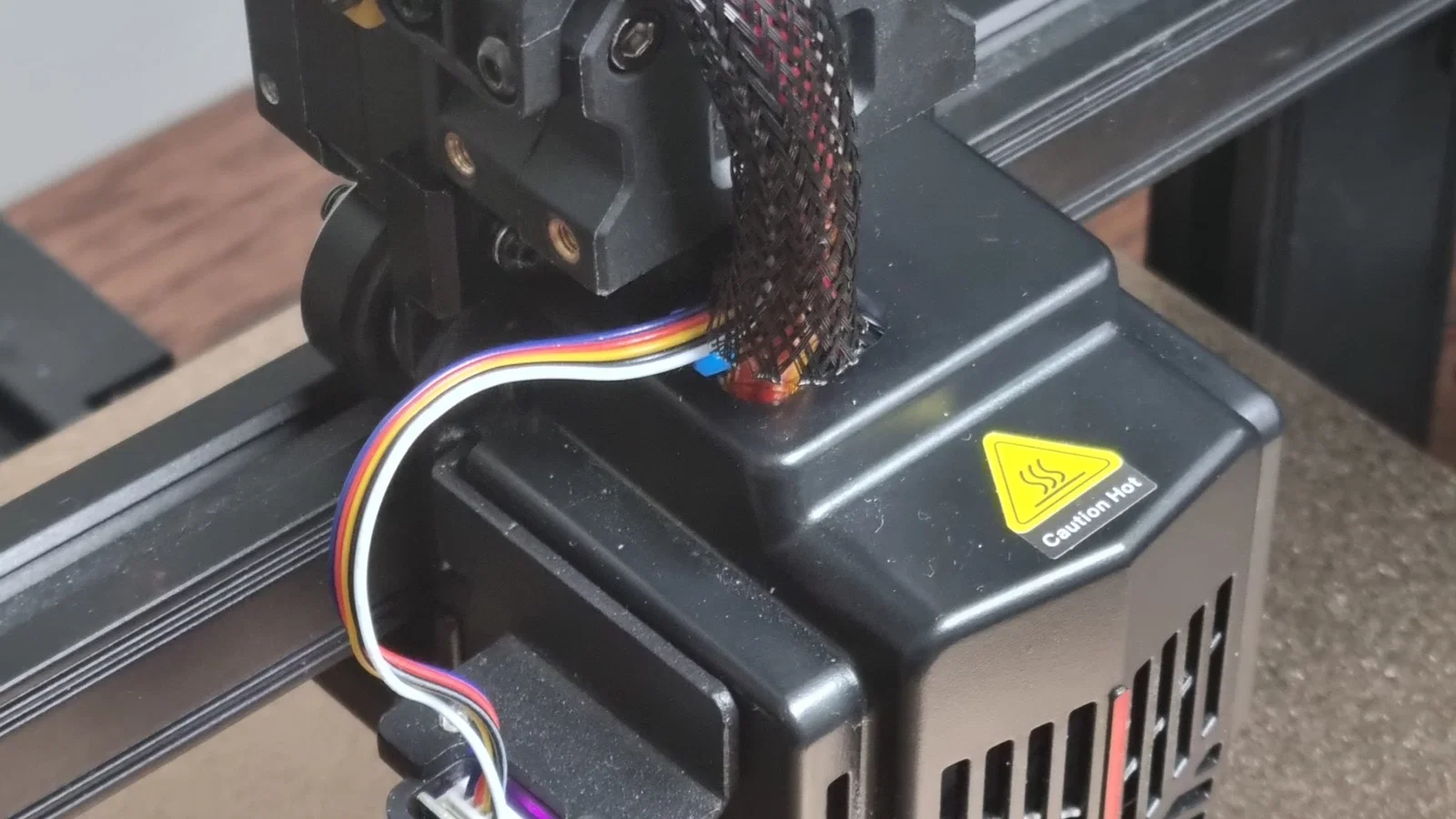

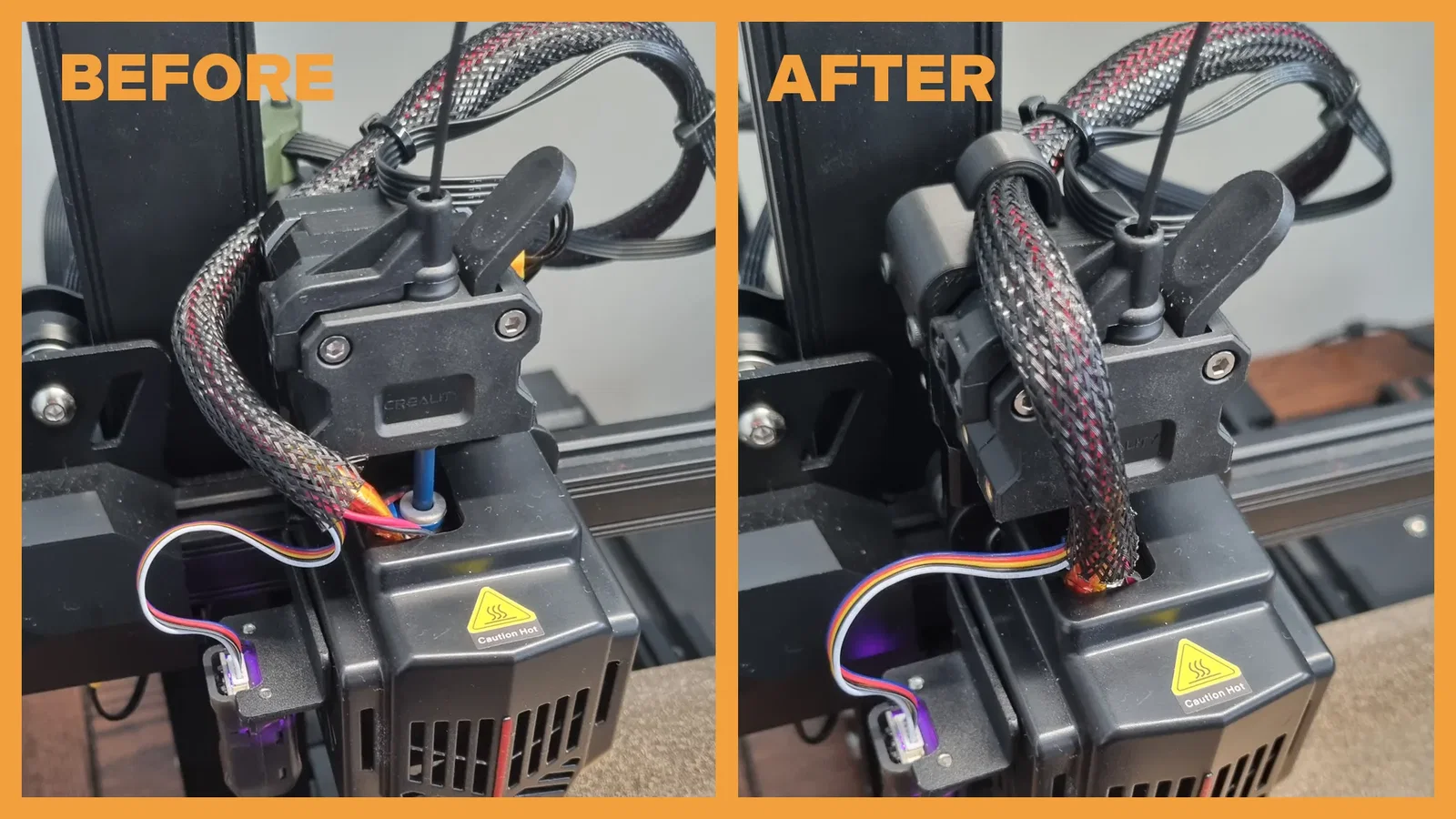

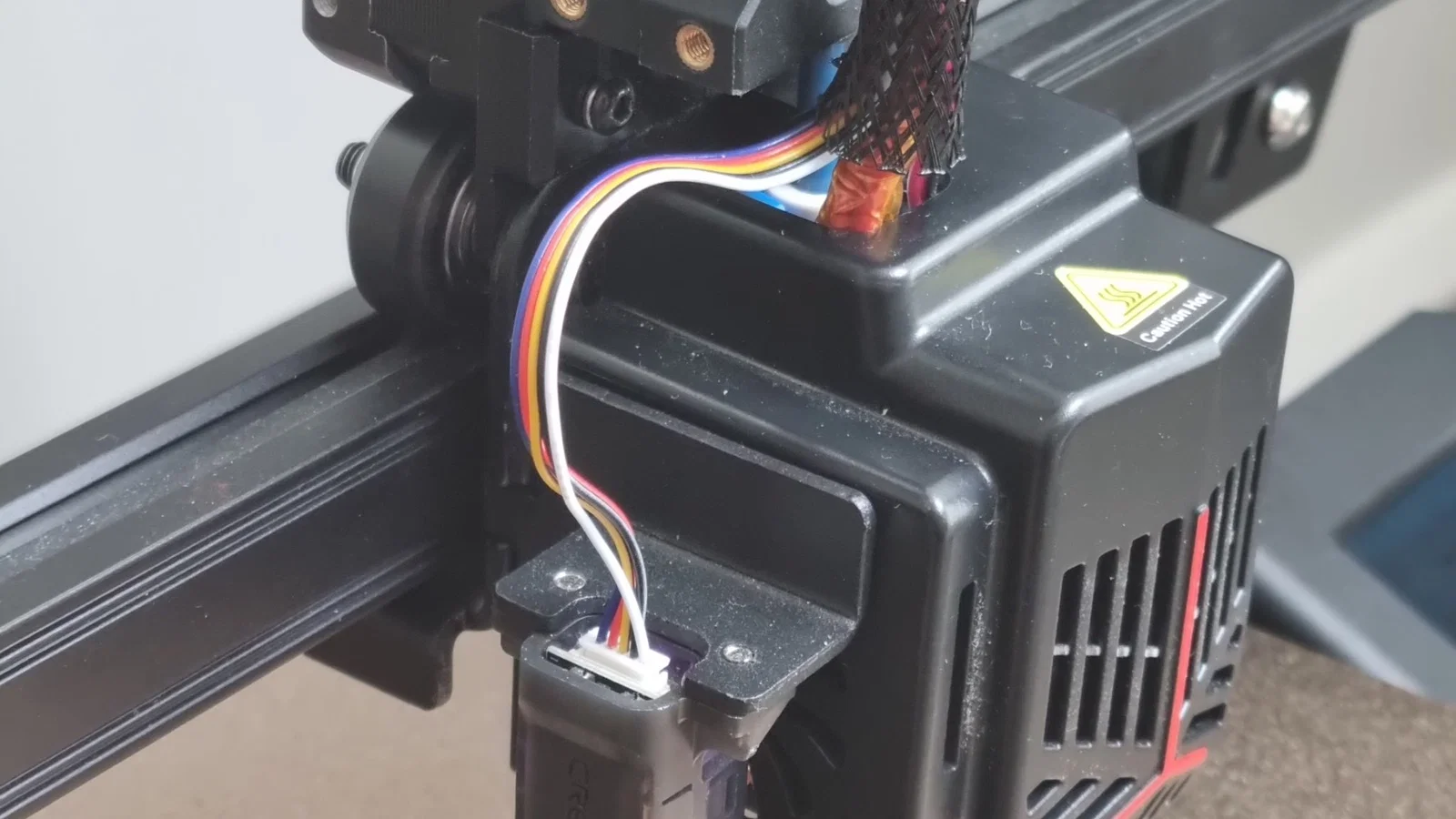

Tui thiết kế cái bộ dẫn dây đơn giản này để bắt thẳng vô motor của extruder và cho dây đi vòng lên trên, né qua một bên. Trông gọn gàng hơn cái vụ dùng dây rút + ốc của tui hồi trước nhiều. Cái này có cái đánh đổi là bị mất một chút chiều cao Z ở trên cùng - nhưng mà tui còn lâu mới in tới đó.

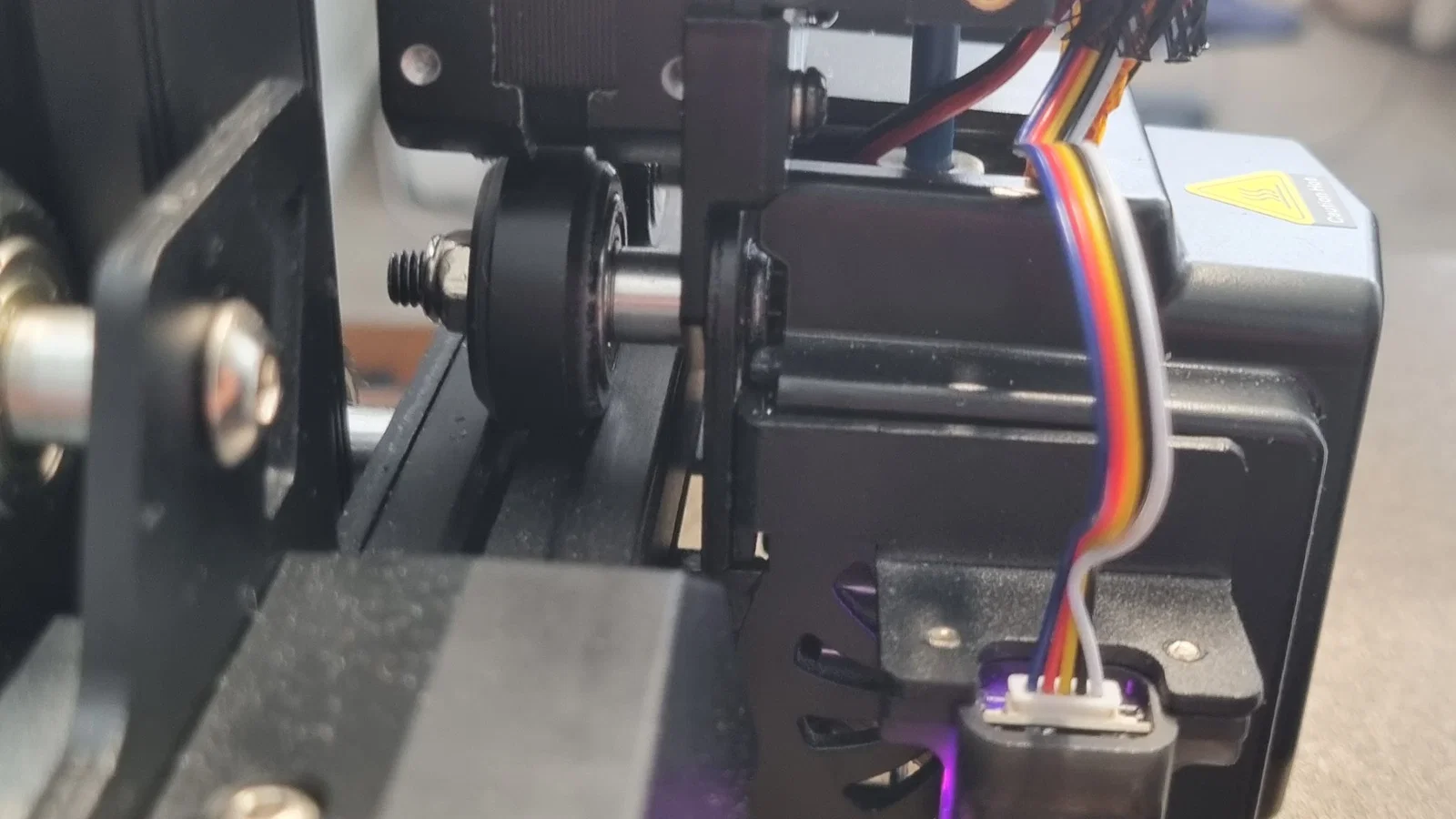

Mấy cái dây nó né cái bánh răng phía trên ngon lành với cái chiều cao của bộ dẫn dây filament.
Nhớ post ảnh lên nếu bạn in nha!
Tui mới tập làm mô hình à, có góp ý gì cứ nói nha!
Cài đặt in:
- PLA
- Độ dày lớp: 0.2mm
- Độ dày ruột: 20%
Cần có:
- 2 con ốc M3 - Tui xài loại 6mm nhưng chắc cỡ ngắn hơn cũng được
Lắp đặt:
- Bắt thẳng vô Motor
