Bánh Răng Truyền Động Chổi Quét Hông Roomba

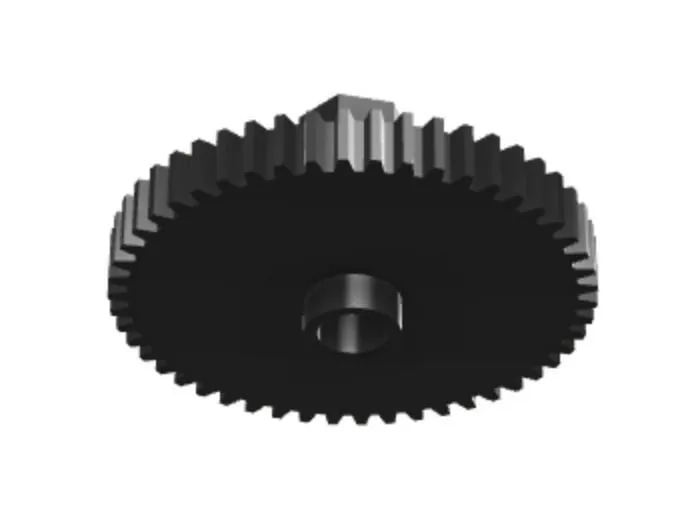

Đây là bộ bánh răng thay thế cho chổi quét hông của Roomba dòng 675. Nó rất là phù hợp để in nếu bạn làm hư lỗ ốc trên bánh răng cũ hoặc nếu răng của bánh răng cũ bị mòn.

Hướng dẫn in

• Chất liệu: PETG, ABS hoặc một loại vật liệu bền khác sẽ cho kết quả tốt nhất (càng bền càng tốt), PLA không đủ cứng, nó sẽ mau bị hư hơn. Dĩ nhiên, bộ phận này không thể bền bằng bộ phận được ép phun thông thường. Xin lưu ý là bạn có thể sẽ phải in lại và thay thế bộ phận này theo định kỳ.
• Hướng in và hỗ trợ: Bản in này gồm 3 phần. In bánh răng và vòng đệm phẳng trên mặt bàn in mà không cần hỗ trợ để vân in gia cố cho nó. In nắp trục nghiêng sang bên với hỗ trợ để vân in gia cố cho bộ phận này.

Lắp ráp

Để thay thế bánh răng truyền động của chổi quét góc (như trong hình):

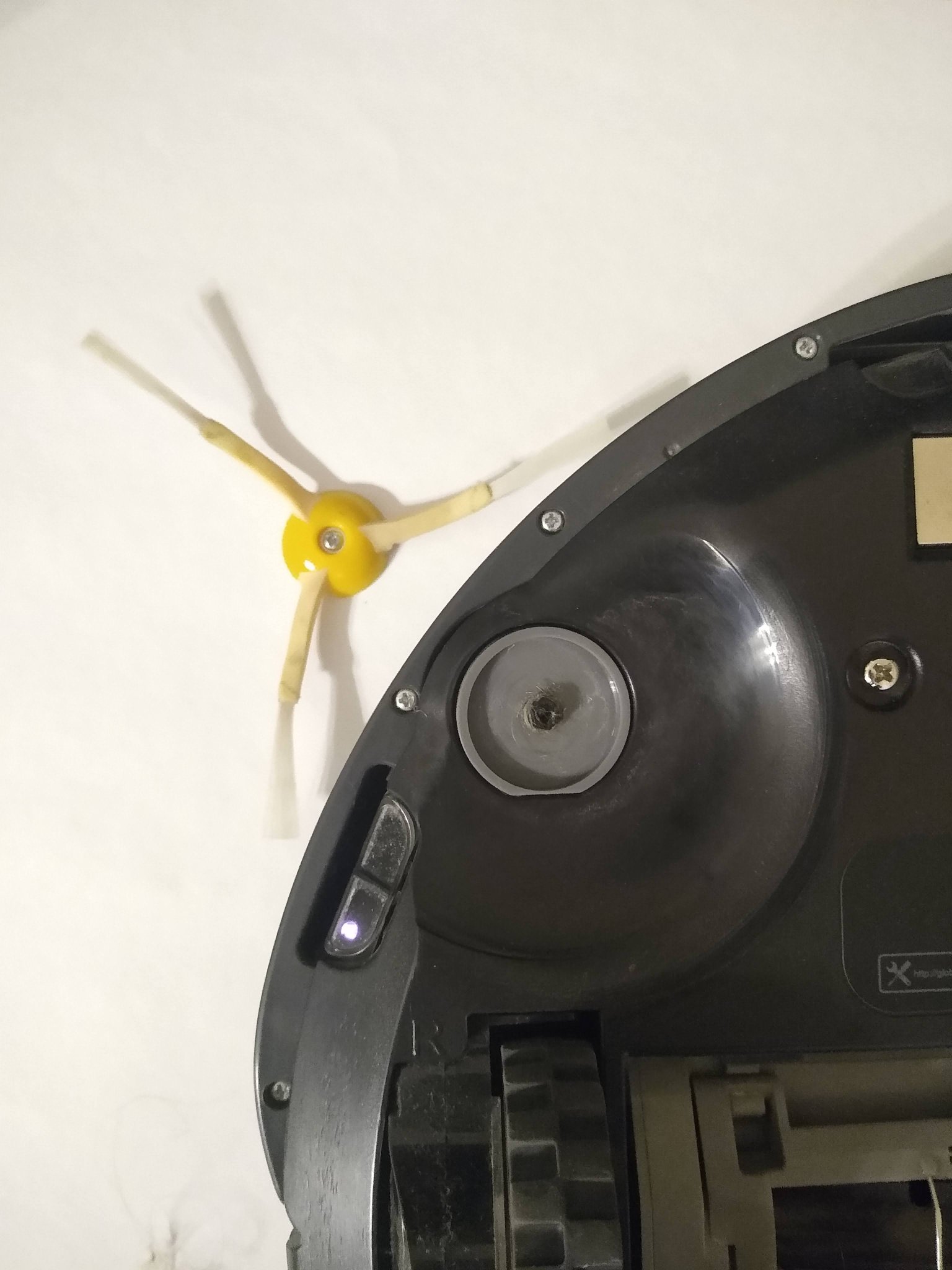

• Tháo chổi quét góc ra (1 ốc)
• Tháo tấm đáy của Roomba ra (4 ốc)

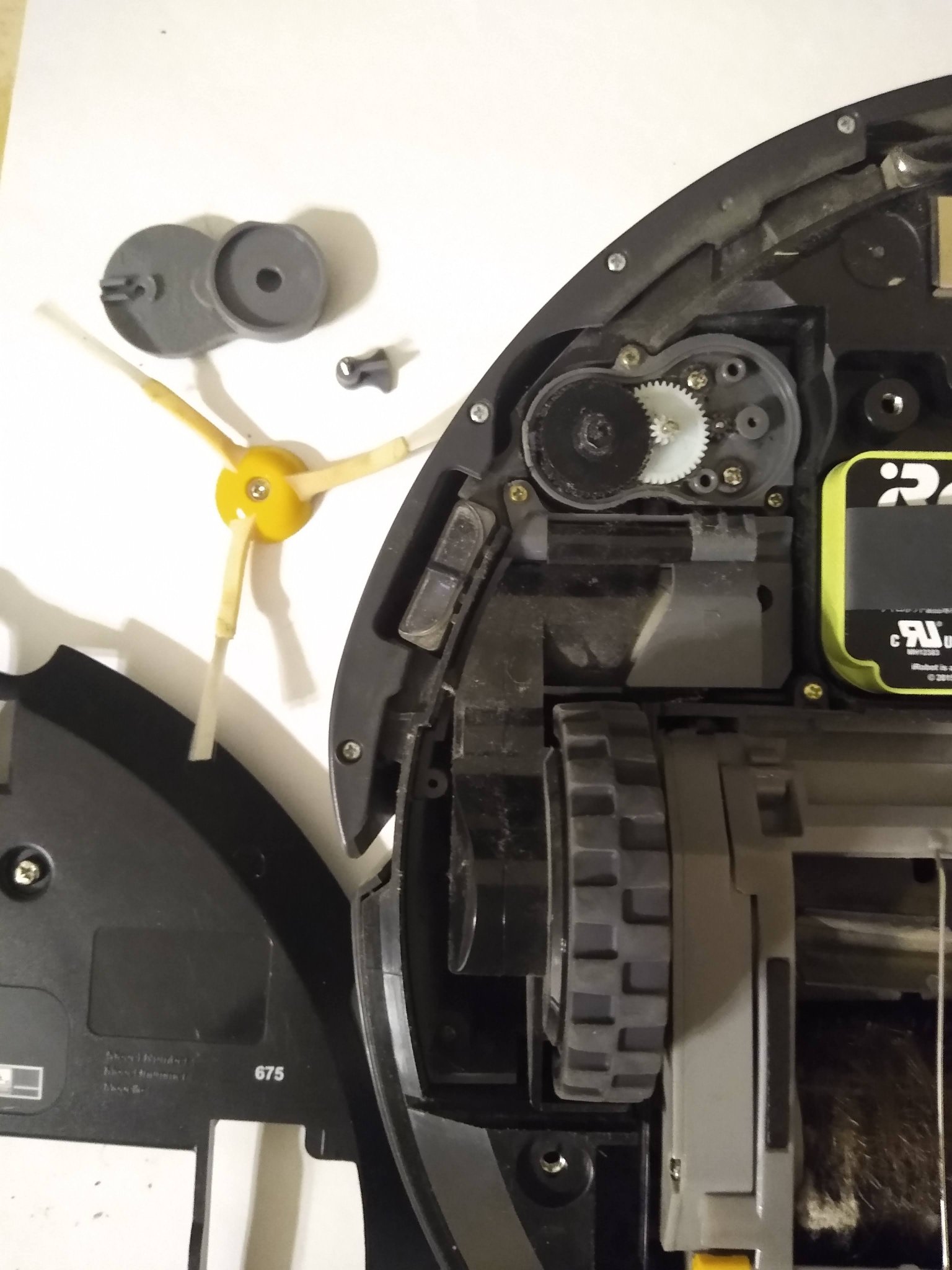

• Tháo tấm trên của hộp truyền động chổi quét góc ra (1 ốc)
• Tháo bánh răng mà chổi quét góc đã gắn vào
• Đặt vòng đệm nhựa lên thanh kim loại nơi bánh răng cũ đã gắn
• Đặt bánh răng chính lên thanh kim loại trên vòng đệm nhựa
• Đặt trục bánh răng vào bánh răng
• Lắp ráp lại Roomba
• Tận hưởng thành quả
