Đế giữ panel tháo lắp nhanh cho thanh nhôm 2020

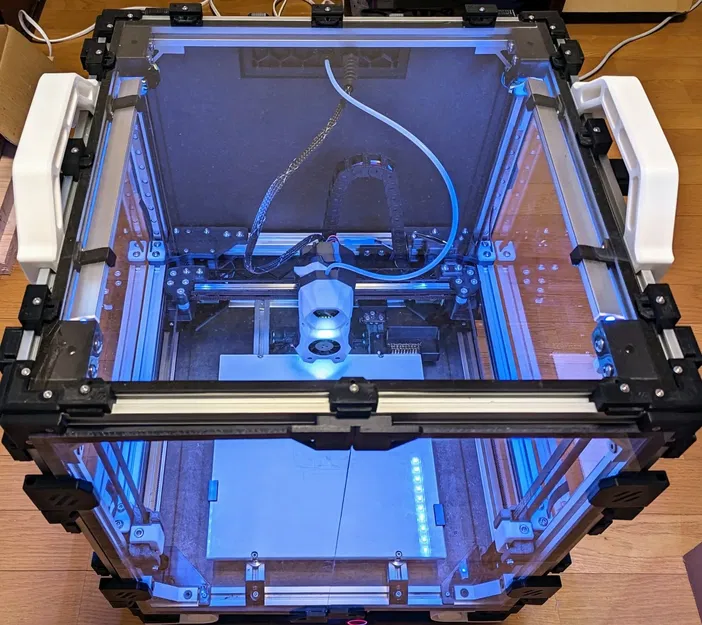

Một đế giữ đơn giản để gắn và tháo lắp nhanh các panel cho vỏ máy với thanh nhôm 2020. Bản remix từ đế khóa gài 3030, đã được điều chỉnh cho độ dày panel và băng keo khác nhau, phù hợp với Voron2.
Mô tả
18/11/2023 Cập nhật: Khóa gài cho thanh nhôm 2020 ban đầu hơi cứng và khó nới lỏng khi tăng chiều cao. Tất cả các đế khóa gài đã được điều chỉnh lên độ cao 3mm. Bạn cũng có thể thay đổi hình dạng của các đế giữ panel khác bằng file step.

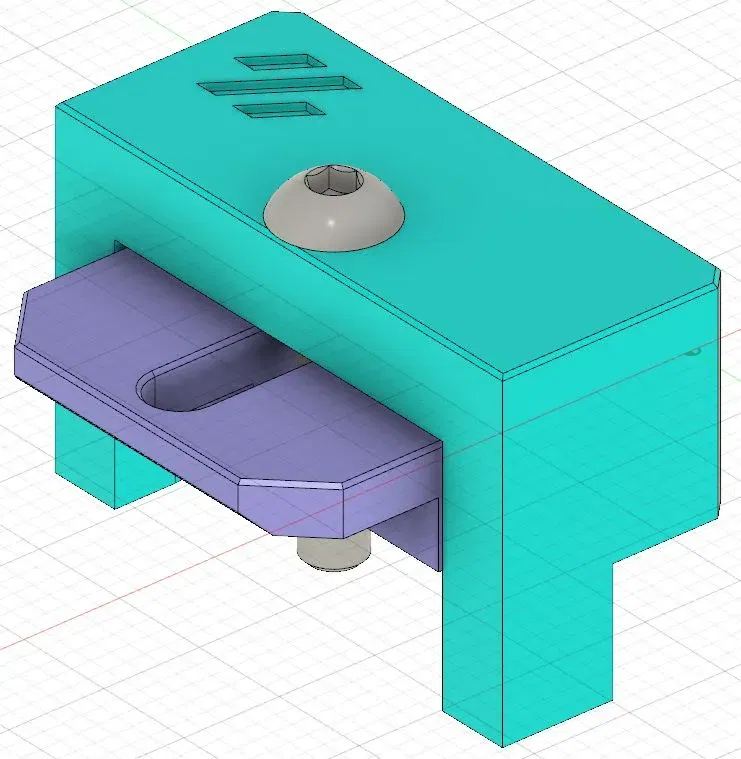

Đế giữ panel tháo lắp nhanh là bản remix từ đế khóa gài cho thanh nhôm 3030 được dùng trong SnakeOil-XY. Đế này nhỏ hơn và do đó cứng hơn một chút so với phiên bản cho thanh nhôm 3030. Bạn có thể cần nới lỏng chốt chặn bằng cách di chuyển nó vài lần. Bản mod này cũng được chỉnh sửa cho độ dày panel khác nhau cộng với băng keo xốp được sử dụng trong Voron2, ví dụ, từ panel dày 3mm + băng keo 0.5mm lên panel dày 3mm + băng keo 3mm.
BOM
Cho mỗi đế giữ panel:
- 3.5-4.0mm: Ốc M3x16mm đầu tròn
- 4.5-6.0mm: Ốc M3x18mm hoặc 20mm đầu tròn
- Đai ốc T M3 cho thanh nhôm 2020
Cho mỗi kẹp góc:
- 2 x Ốc M3x8mm đầu lục giác
- 2 x Đai ốc T M3 cho thanh nhôm 2020
