Hàng Rào & Cổng Gỗ Ngang

Đây là các mô hình thu nhỏ của hàng rào và cổng gỗ ngang mà tôi làm cho khách hàng. Tất cả chúng đều được tạo ở tỷ lệ 1:25,4: 1 mm trong mô hình đại diện cho 1" trong đời thực. Gỗ dùng là gỗ có kích thước danh định 1x1, 1x4, 1x6, 2x4 và 4x4, còn các ván hàng rào là gỗ có kích thước danh định 1x6. Kích thước thực tế của chúng là:

• 1x1 là 0,75" x 0,75"
• 1x4 là 0,75" x 3,5"
• 1x6 là 0,75 x 5,5"
• 2x4 là 1,625" x 3,625"
• 4x4 là 3,625" x 3,625"

Nếu bạn đang tìm kiếm hàng rào và cổng có ván đứng, bạn có thể tìm thấy chúng tại đây: https://www.f3d.vn/3d-model/71661-mo-hinh-hang-rao-va-cong-bang-go

Tôi trưng bày các mô hình này cho khách hàng xem để giúp họ hiểu các lựa chọn của mình. Tôi làm nhiều thiết kế hơn những cái này, nhưng đây là những thiết kế ngang phổ biến nhất. Tôi có ý định thêm một vài cái nữa khi có thời gian để tạo và in chúng.

Khi các ván hàng rào nằm ngang, chúng cần một thanh gia cố ở giữa các cọc để giữ cho ván hàng rào không bị cong vênh và trông không đều. Thanh gia cố nối các ván ngang lại với nhau nhưng bản thân nó không được lắp vào hoặc thậm chí chạm vào mặt đất.

Các ván hàng rào ngang có thể được lắp vào các cọc cách nhau 8 feet hoặc 6 feet và thanh gia cố luôn ở giữa khoảng cách giữa các cọc.

Thường thì với hàng rào ngang, có một tấm ốp dọc che đi đường nối nơi các ván riêng lẻ gặp nhau. Tấm ốp này thường có cùng chiều rộng với cọc, nhưng cọc nằm ở bên trong hàng rào và tấm ốp nằm ở bên ngoài, phủ lên trên cùng của các ván hàng rào được kẹp giữa tấm ốp và cọc. Trông nó đẹp và có nghĩa là các đầu ván không nhất thiết phải kết thúc chính xác ở giữa cọc.

Thường thì với hàng rào ngang, có một thanh đỡ trên cùng làm bằng 2x6 phủ lên trên cùng của các cọc và trên cùng của các ván hàng rào phía trên cùng. Thanh 2x6 chạy dọc toàn bộ chiều dài của hàng rào. Nó trông đặc biệt đẹp khi có các tấm ốp dọc che các đường nối.

Các bộ phận hàng rào được mô hình hóa kết thúc bằng nửa cọc và nửa tấm ốp. Nếu bạn đặt hai cái cạnh nhau, rõ ràng là nơi chúng gặp nhau là một cọc 4x4 hoàn chỉnh và một tấm ốp 1x4 hoàn chỉnh.

Danh sách hiện tại bao gồm:

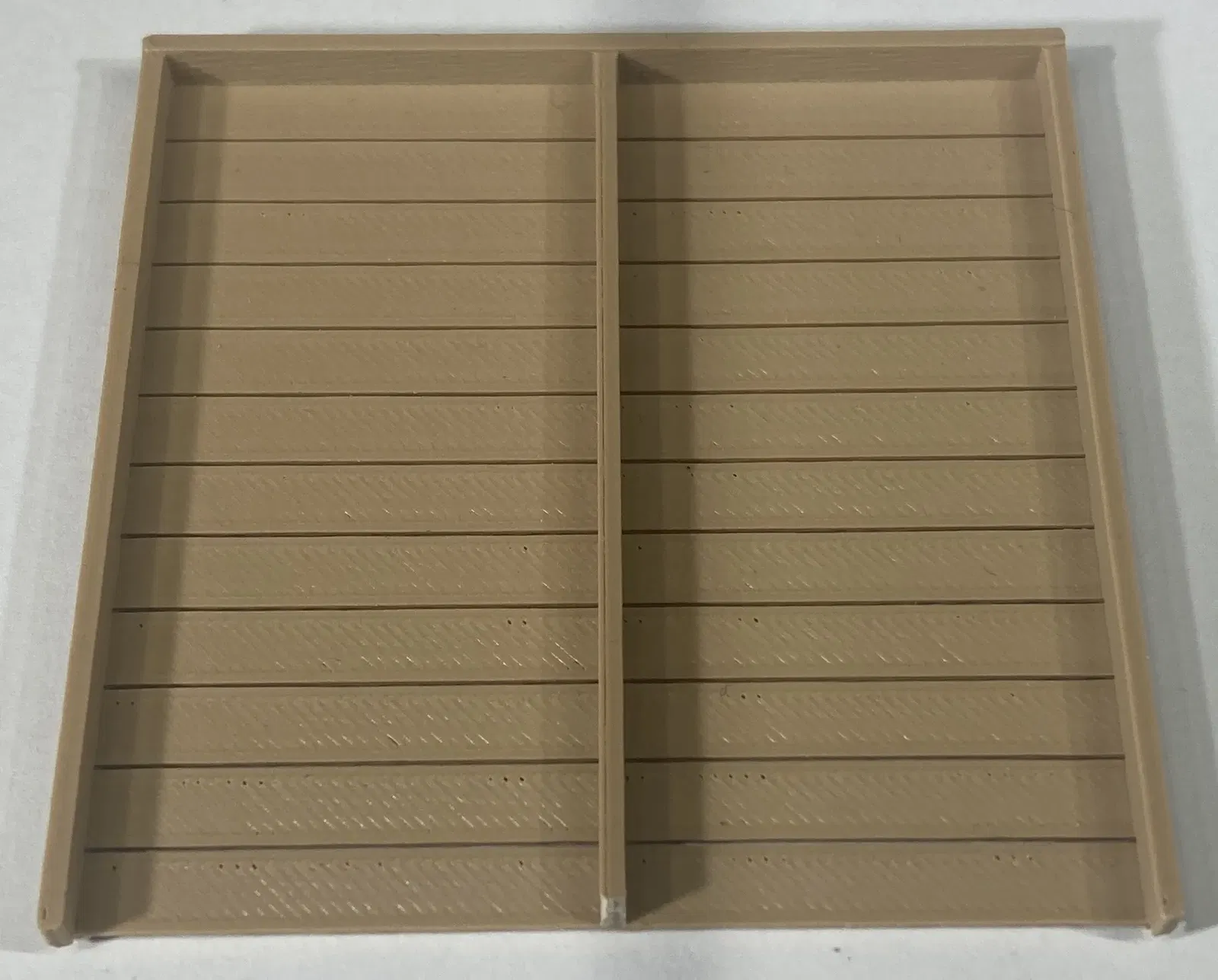

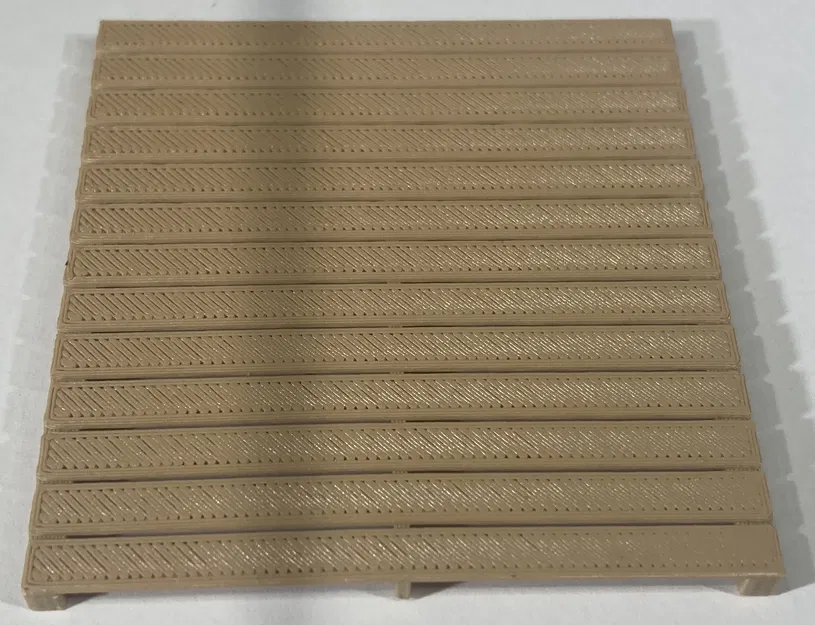

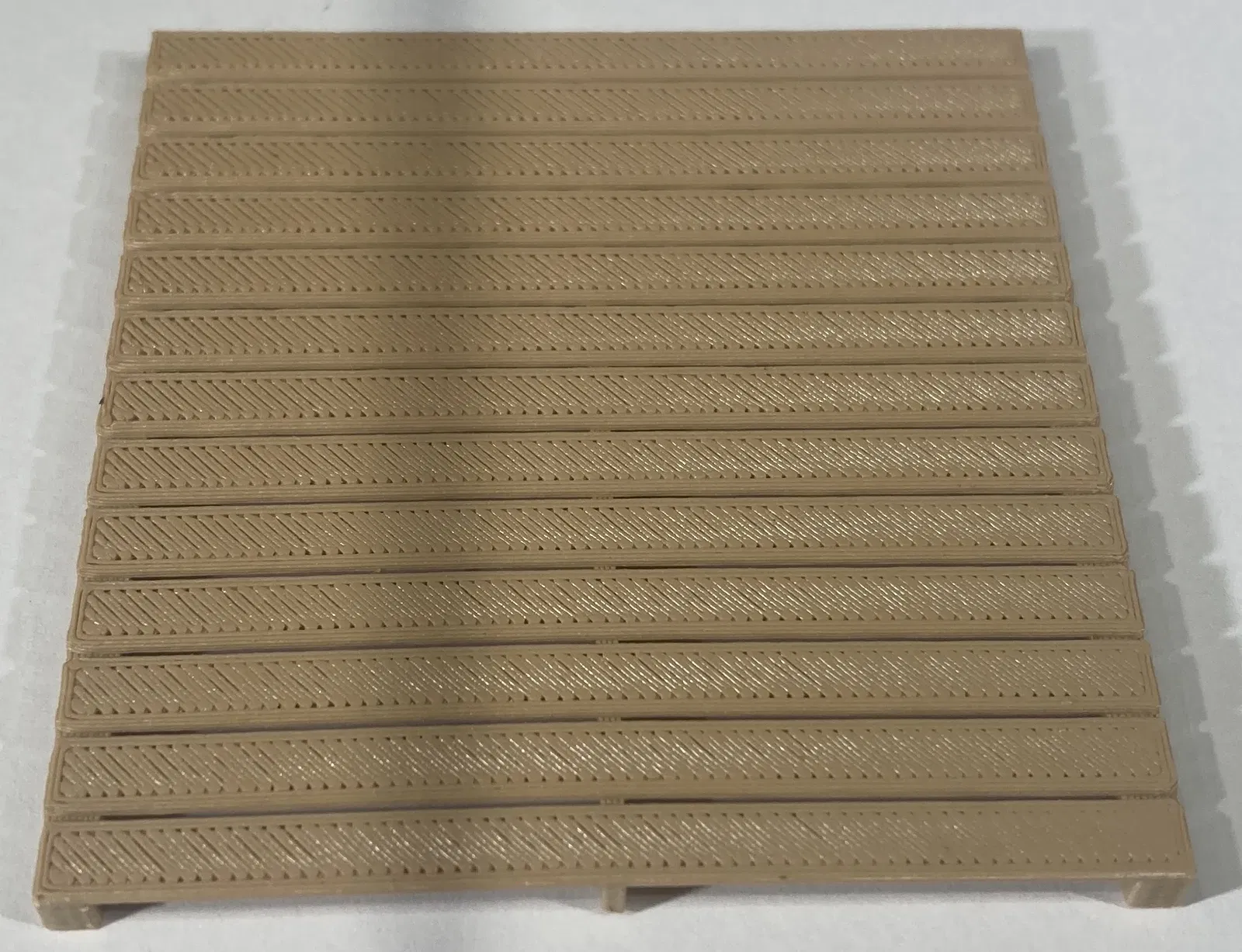

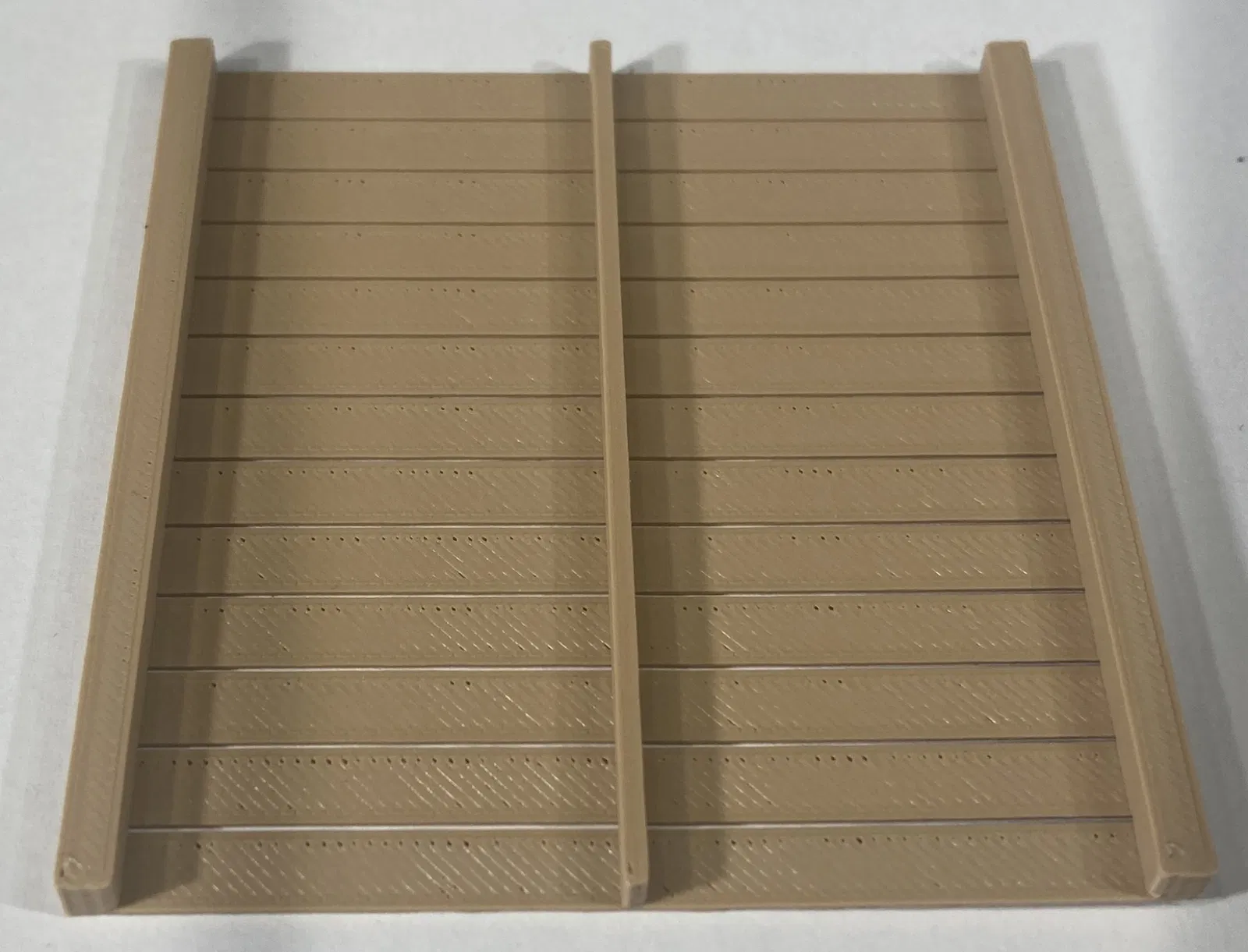

• Hàng rào ngang cơ bản không có thanh đỡ trên. Sáu feet giữa các cọc, một thanh gia cố ở 3 feet.

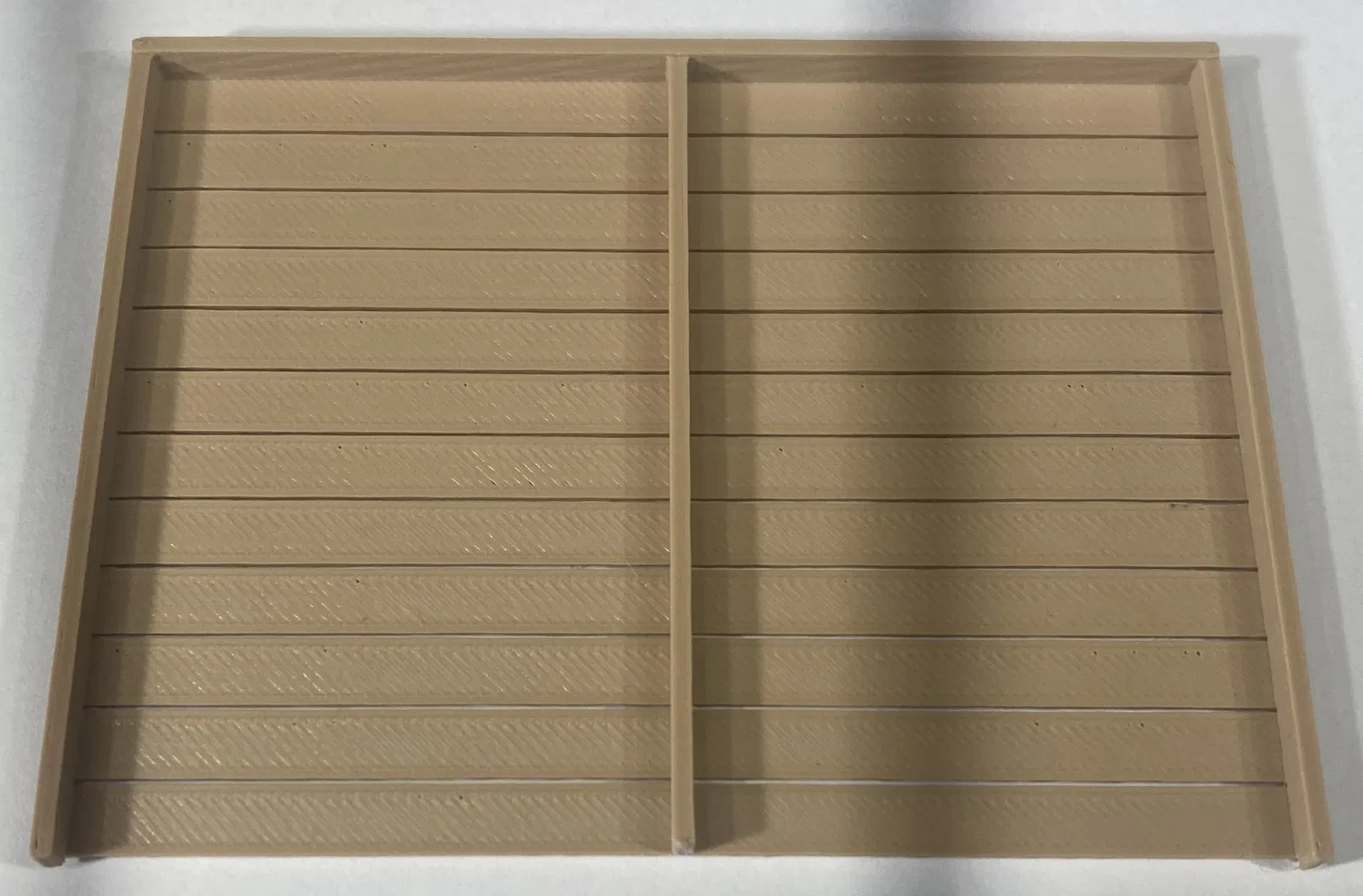

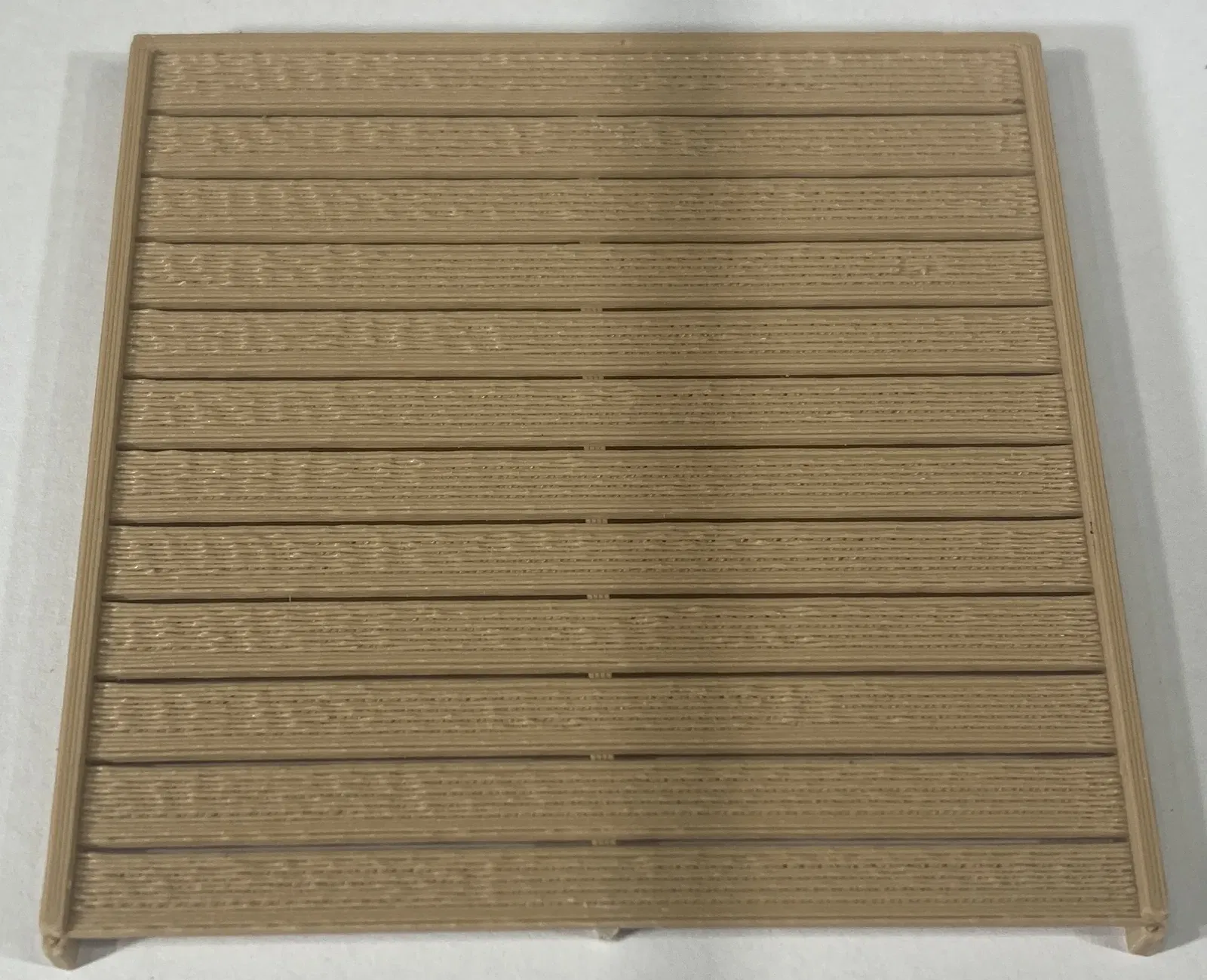

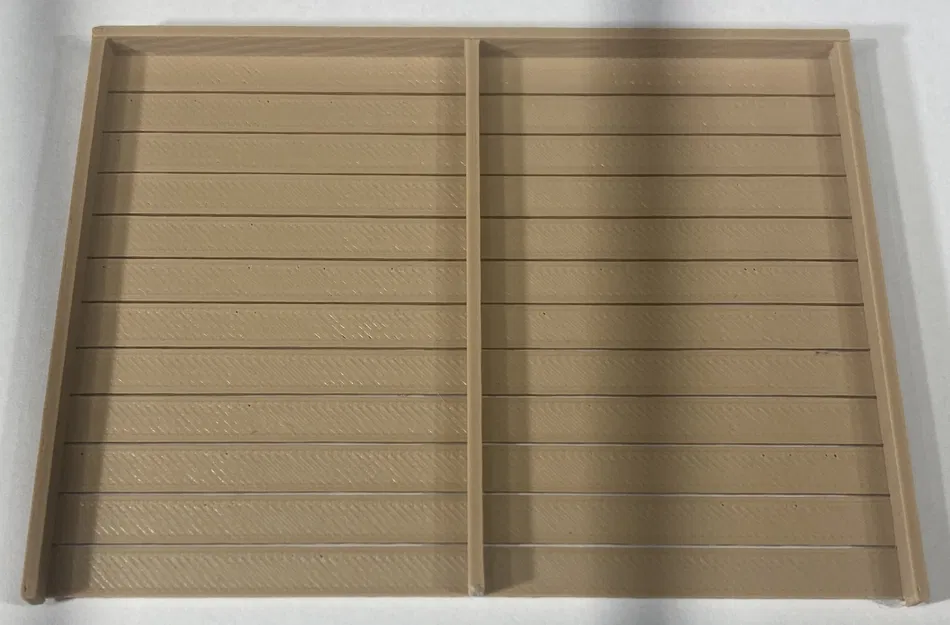

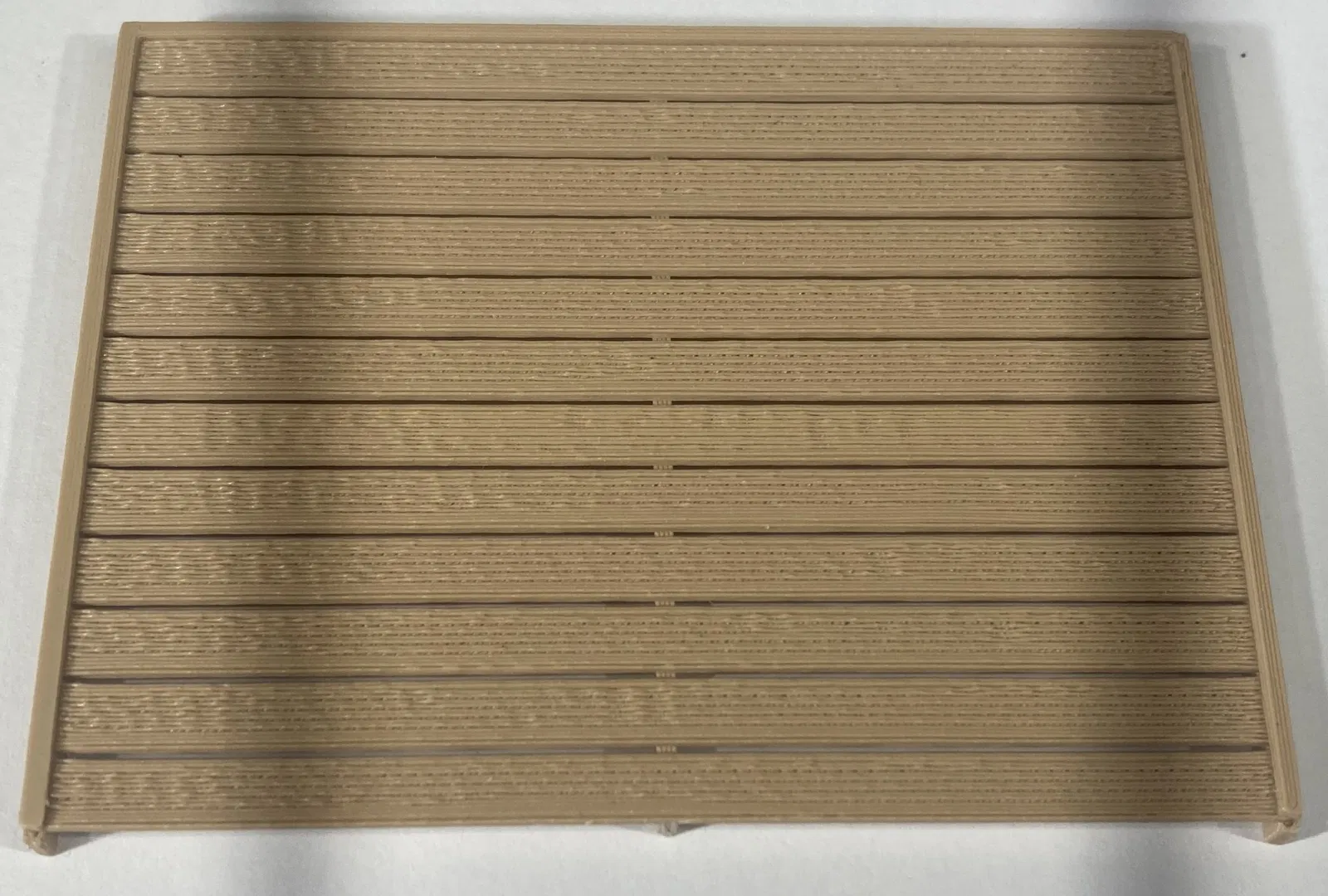

• Hàng rào ngang có thanh đỡ trên 2x6 và tấm ốp dọc. Sáu feet giữa các cọc, một thanh gia cố ở 3 feet.

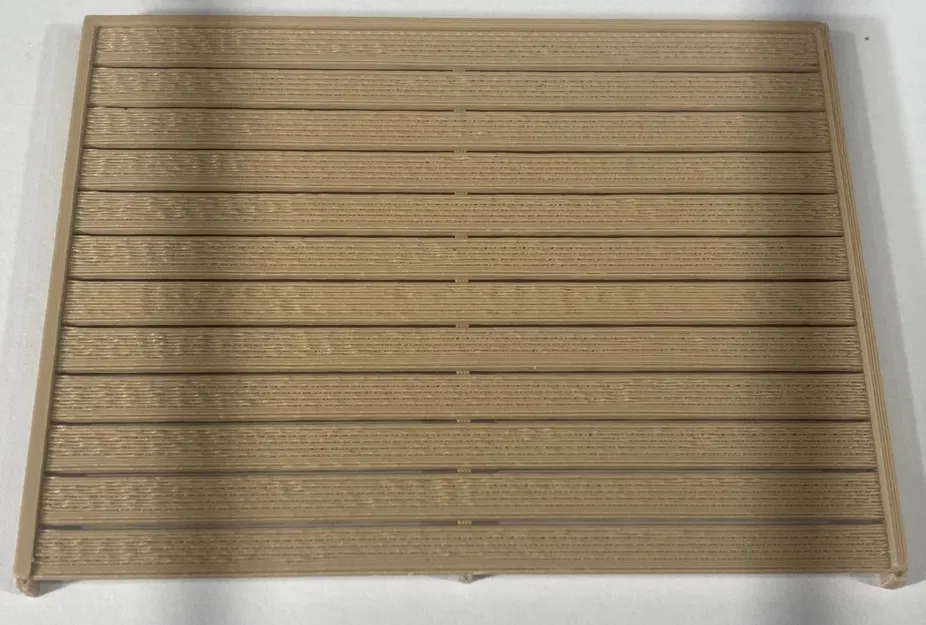

• Hàng rào ngang có thanh đỡ trên 2x6 và tấm ốp dọc. Tám feet giữa các cọc, một thanh gia cố ở 4 feet.

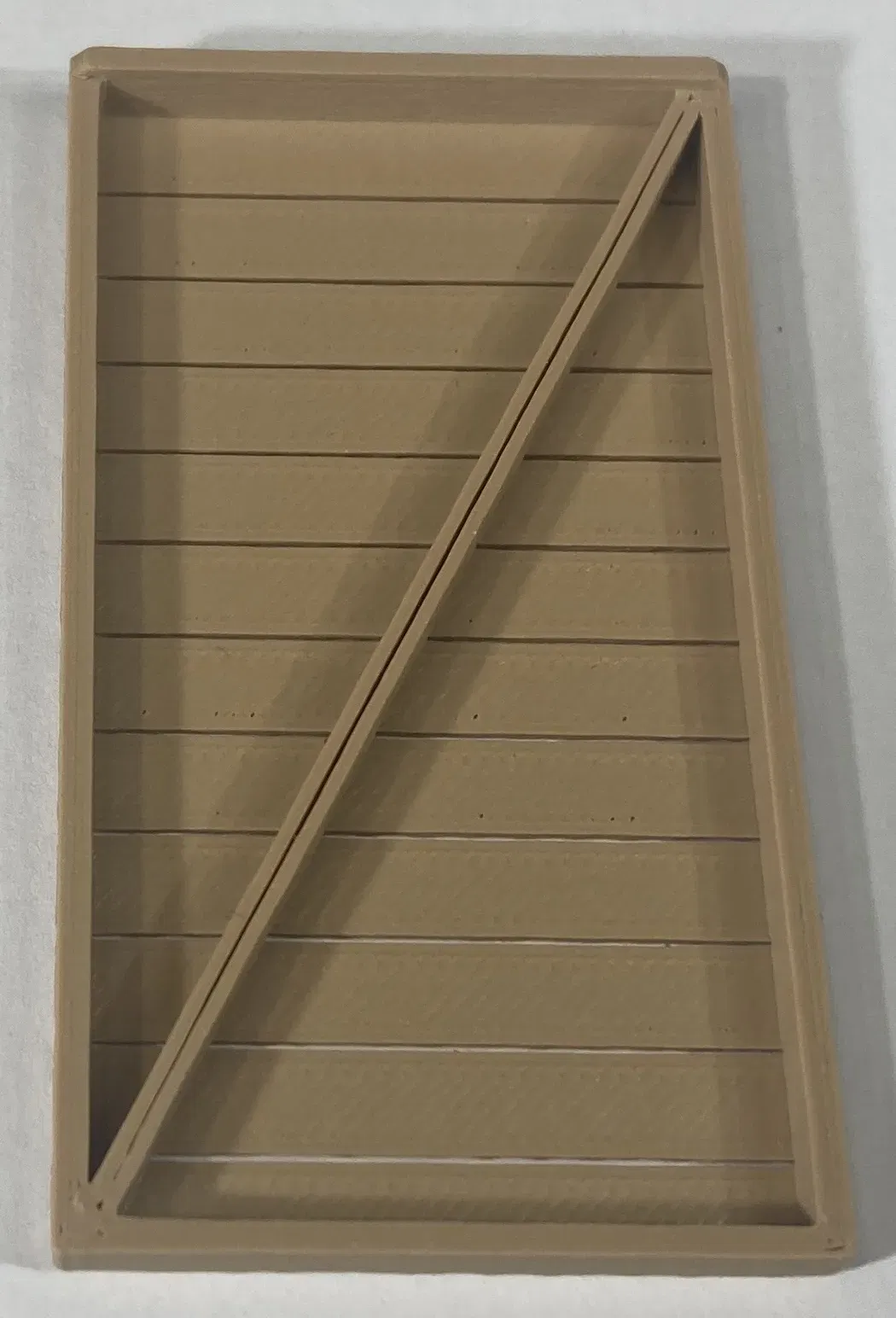

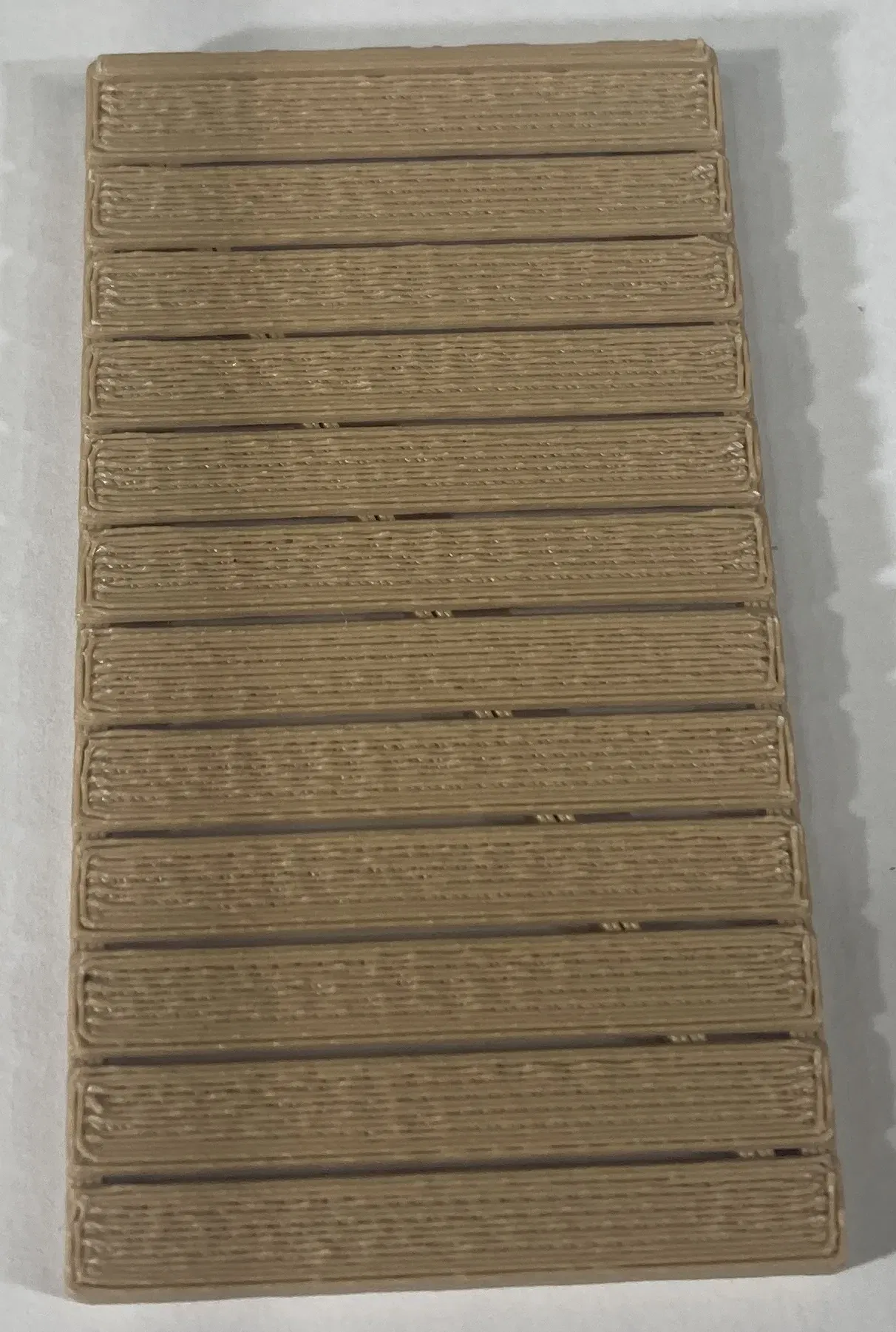

• Cổng ngang có thanh đỡ trên 2x6. Thanh chéo thực tế là liền khối nhưng nó được in ra với một khe mỏng ở giữa mà lẽ ra sẽ không có trong cổng thực với thanh chéo 2x4 liền khối.
• Mẫu cọc trong đế cọc.

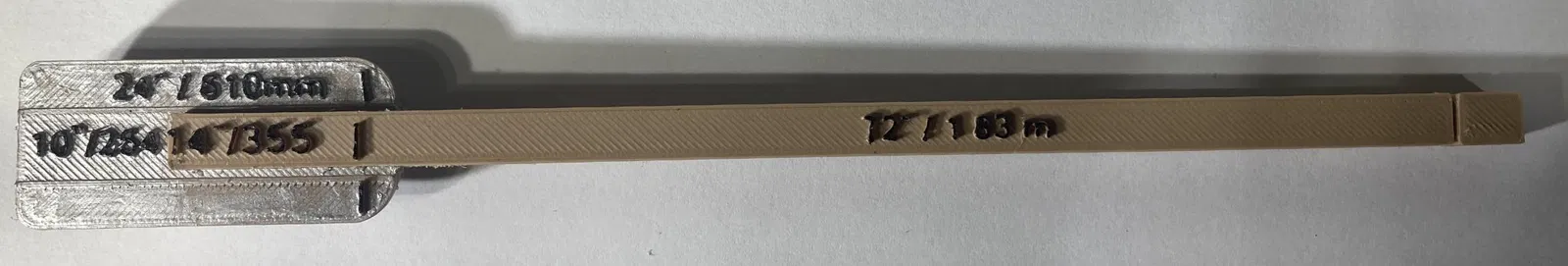

Tôi cũng bao gồm một mô hình cọc trong đế bê tông được cắt đôi. Nó cho thấy cọc chỉ cần 14" (355mm) trong bê tông. Nhiều hơn thế là lãng phí gỗ. Nó cho thấy cọc phía trên mặt đất không được vượt quá 72" (1,83 mét) - đế cọc nên bằng ⅓ chiều cao của cọc phía trên mặt đất. Đế cọc này sâu 24" (610mm) và có thêm bê tông ở trên cùng cong nhẹ xuống để không bị đọng nước. Phần cong đó nằm trên mặt đất để giữ cho đất không tiếp xúc với cọc. Đất làm mục cọc.

Có một phần cọc ở cuối sẽ bị cắt bỏ. Rất, rất khó để lắp từng cọc sao cho phần trên không cần cắt, và nó sẽ đi quá sâu vào đế cọc nếu bạn cố gắng để lại 6 feet trên mặt đất. Cọc đặt trên mặt đất với bê tông xung quanh sẽ bị mục từ dưới lên. Mất một lúc, nhưng đó là cách làm tồi và cuối cùng sẽ thất bại. Phần dư đảm bảo rằng bạn có thể cắt các đỉnh để thẳng hàng chính xác với nhau mà không cần phải điều chỉnh việc nâng lên và hạ xuống cọc bên trong lỗ cọc. Việc lắp cọc thẳng đứng hoàn hảo và không bị nghiêng so với đường hàng rào đã đủ khó rồi.

Tôi biết mọi người thích sử dụng các giá đỡ bằng thép đó để giữ cọc, nhưng tôi không thích dùng chúng. Chúng có vấn đề. Đúng là dễ thay thế cọc hơn. Nhưng, bạn sẽ có nhiều khả năng phải thay thế cọc hơn. Toàn bộ lực tác động lên hàng rào (ví dụ: gió) được truyền đến hai bu lông giữ cọc. Và, sự truyền lực này có lợi thế cơ học vì cọc hoạt động như một đòn bẩy dài. Lực có thể làm nứt cọc. Ngoài ra, vì có lỗ xuyên qua cọc, nó tạo điều kiện cho quá trình mục rữa chậm làm mở rộng lỗ. Sự chuyển động của hàng rào làm trầm trọng thêm điều này bằng cách nghiền nát gỗ xung quanh bu lông. Kết quả cuối cùng có thể là một cọc bị lung lay. Chúng cũng làm khó việc giữ cọc thẳng đứng vì đế thép phải được căn chính xác và đáy cọc phải hoàn toàn phẳng. Cọc không phải lúc nào cũng có đáy phẳng hoàn toàn nhưng chúng có thể được cắt cho phù hợp. Trong khi đó, việc làm cho cọc thẳng đứng trong bê tông dễ dàng hơn nhiều vì cọc được làm thẳng đứng trước rồi bê tông mới được thêm vào. Tôi thay thế cọc trong các đế cọc hiện có. Bạn có thể xem cách tôi làm điều đó tại đây: https://timefold.com/posts

Khoảng một nửa công việc kinh doanh của tôi là thay thế cọc trong hàng rào hiện có, điều này giúp tiết kiệm tiền và tận dụng tối đa tuổi thọ còn lại của hàng rào hiện có, mà không làm hỏng cảnh quan hoặc cây cối như một dự án hàng rào mới chắc chắn sẽ làm.

Hầu hết những thứ này cần đế đỡ và các tệp .3mf bao gồm đế đỡ vừa khít cho chúng.

Tôi đã in chúng bằng PLA mờ Overture màu Nâu Sáng. Tôi đã in tất cả chúng bằng cách đặt phẳng trên bàn in mặc dù chúng cần đế đỡ, bởi vì kết quả trông giống gỗ thật hơn.

Thêm về hàng rào và cổng: https://timefold.com/fences

và https://timefold.com/handyguy/pages/blog.html
