Giá Đỡ Cuộn Dây Bi - Ender 3
Giá đỡ cuộn dây bi nhỏ gọn cho Ender 3, phù hợp cho cuộn 1kg. Cần 2 vòng bi 608, bu lông M8x90 và đai ốc. Hướng dẫn chi tiết lắp ráp 5 bộ phận in và điều chỉnh độ căng để cuộn dây hoạt động trơn tru. Có cập nhật tăng chiều dài thanh đệm để tránh áp lực không đều lên vòng bi.
Mô tả
Đây là một Giá Đỡ Cuộn Dây Bi nhỏ gọn cho Ender 3. Phù hợp với tất cả các Cuộn Dây tiêu chuẩn 1kg. Bạn sẽ cần 2 Vòng bi 608 (8x22x7), một Bu lông M8 x 90 và một Đai ốc tương ứng... Chỉ vậy thôi! Có năm tệp cho các bộ phận in:
-
Barrel (Thân Trục)
-
Spacer Rod (Thanh Đệm)
-
End Cap - Shim (Nắp Cuối - Miếng Đệm)
-
Mounting Nut (Đai Ốc Gắn)
-
Barrel End (Đầu Trục)
-
Các tệp này chứa hai Bộ phận được in cùng lúc và được dán lại với nhau bằng CA hoặc chất kết dính bạn chọn. Quá trình lắp ráp diễn ra như sau:
- Ép chặt một Vòng bi vào một đầu của Thân Trục (Barrel).
- Luồn Bu lông M8 qua Nắp Cuối (End Cap) và Miếng Đệm (Shim) đã dán với nhau trước đó.
- Lắp Bu lông M8 vào đầu có Vòng bi của Thân Trục (Barrel).
- Trượt Thanh Đệm (Spacer Rod) qua Bu lông M8.
- Đặt Vòng bi thứ hai lên Bu lông M8 và ép chặt vào đầu còn lại của Thân Trục (Barrel).

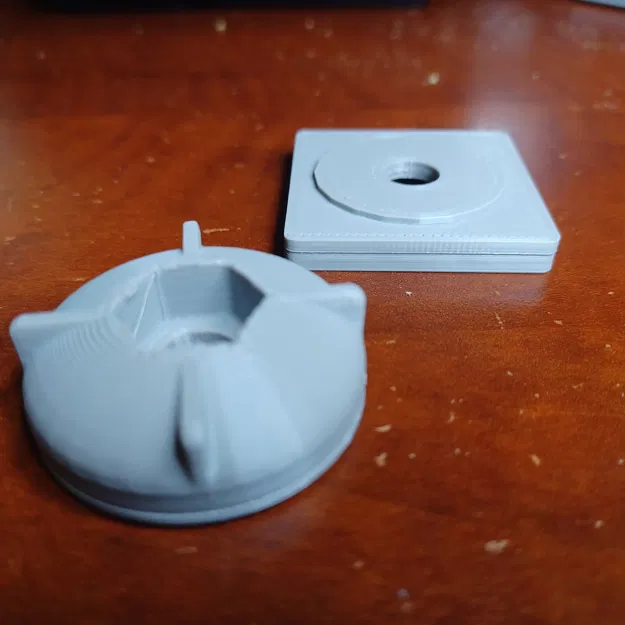

- Đặt Đầu Trục (Spool End) lên Đai Ốc (Nut) M8 (phần nhô lên hướng về phía Vòng bi).
- Chuẩn bị sẵn một Đai Ốc M8 và Đai Ốc Gắn (Mounting Nut) (đã dán với nhau trước đó).

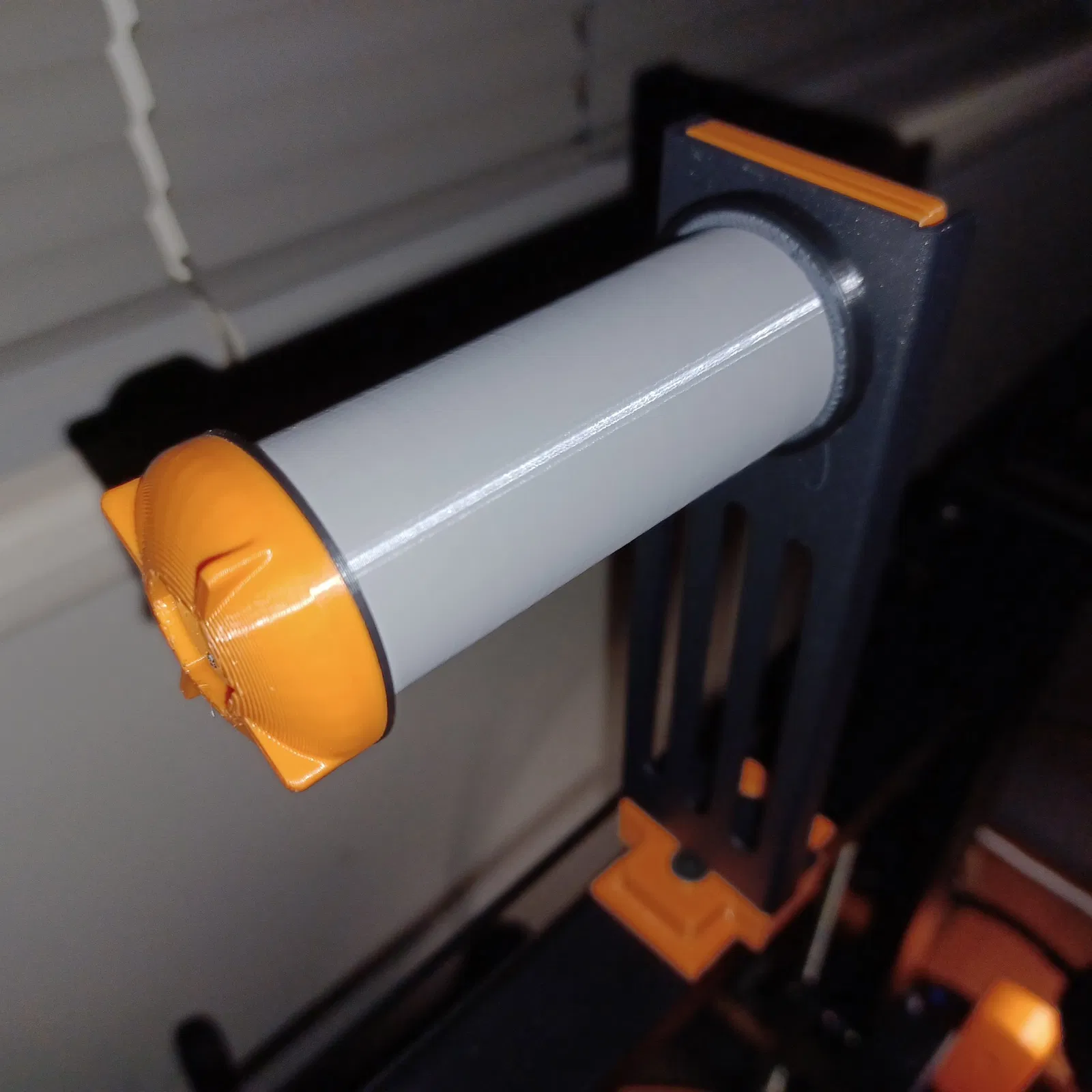

- Gắn Bộ phận Vòng bi (Roller Assembly) vào Giá Đỡ Cuộn Dây của bạn.

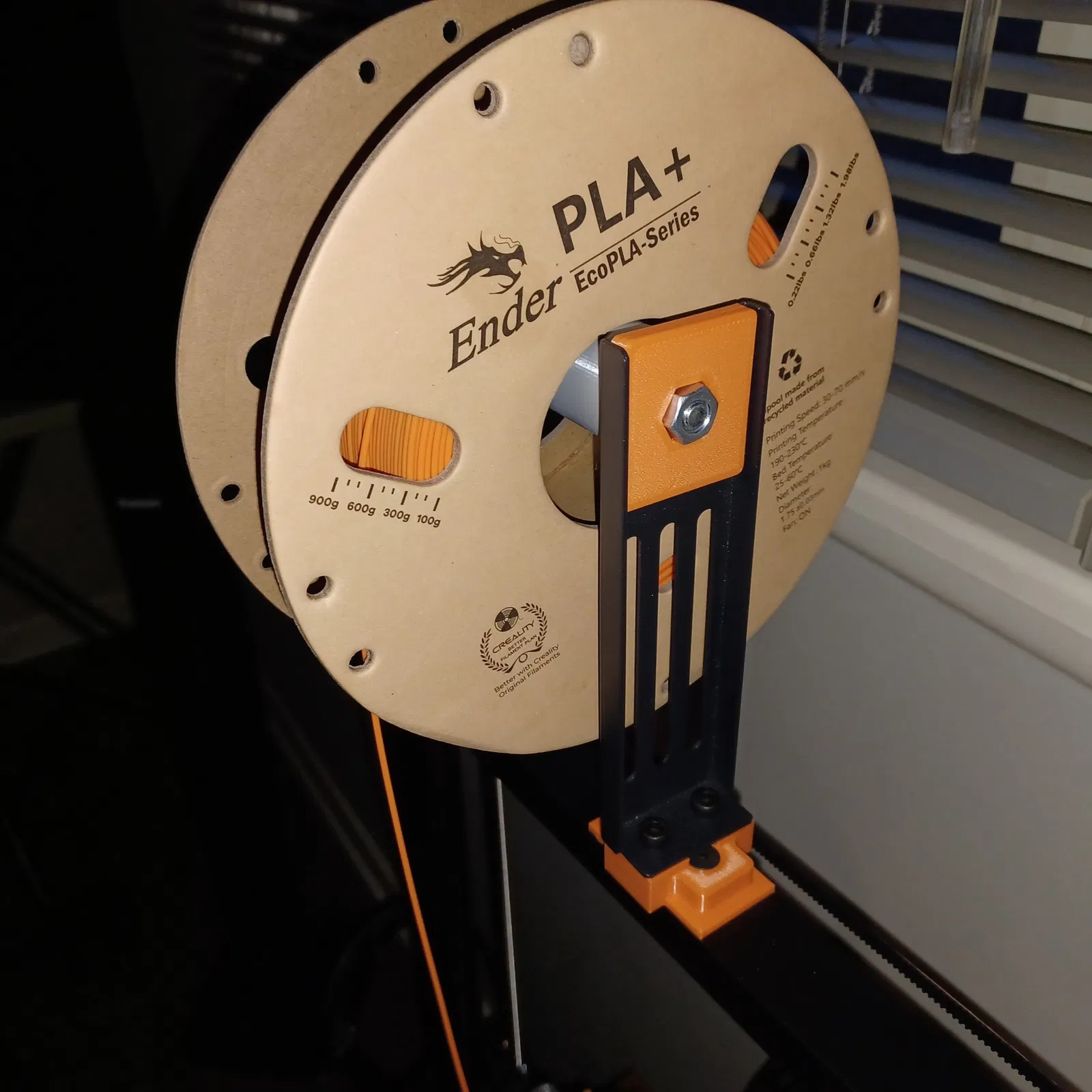

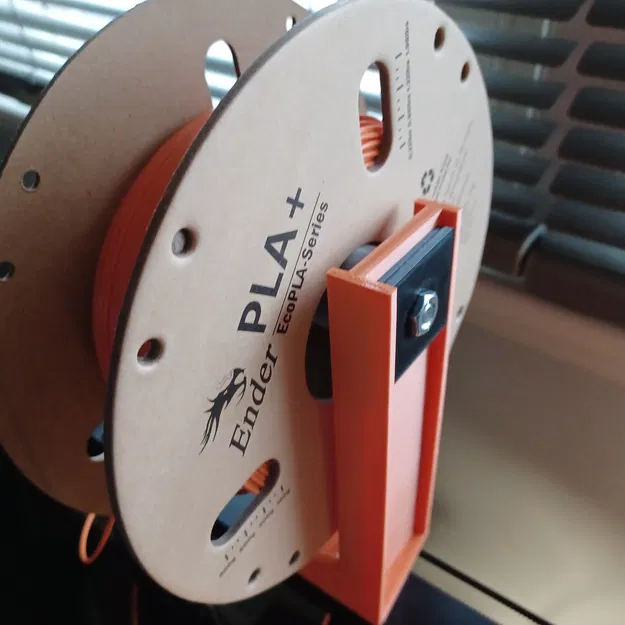

- Lưu ý: Hướng của Đai Ốc Gắn (Mounting Nut) cho Giá Đỡ Cuộn Dây gốc của Ender, hoặc rộng hơn cho một số Giá Đỡ Cuộn Dây in (xem ảnh).

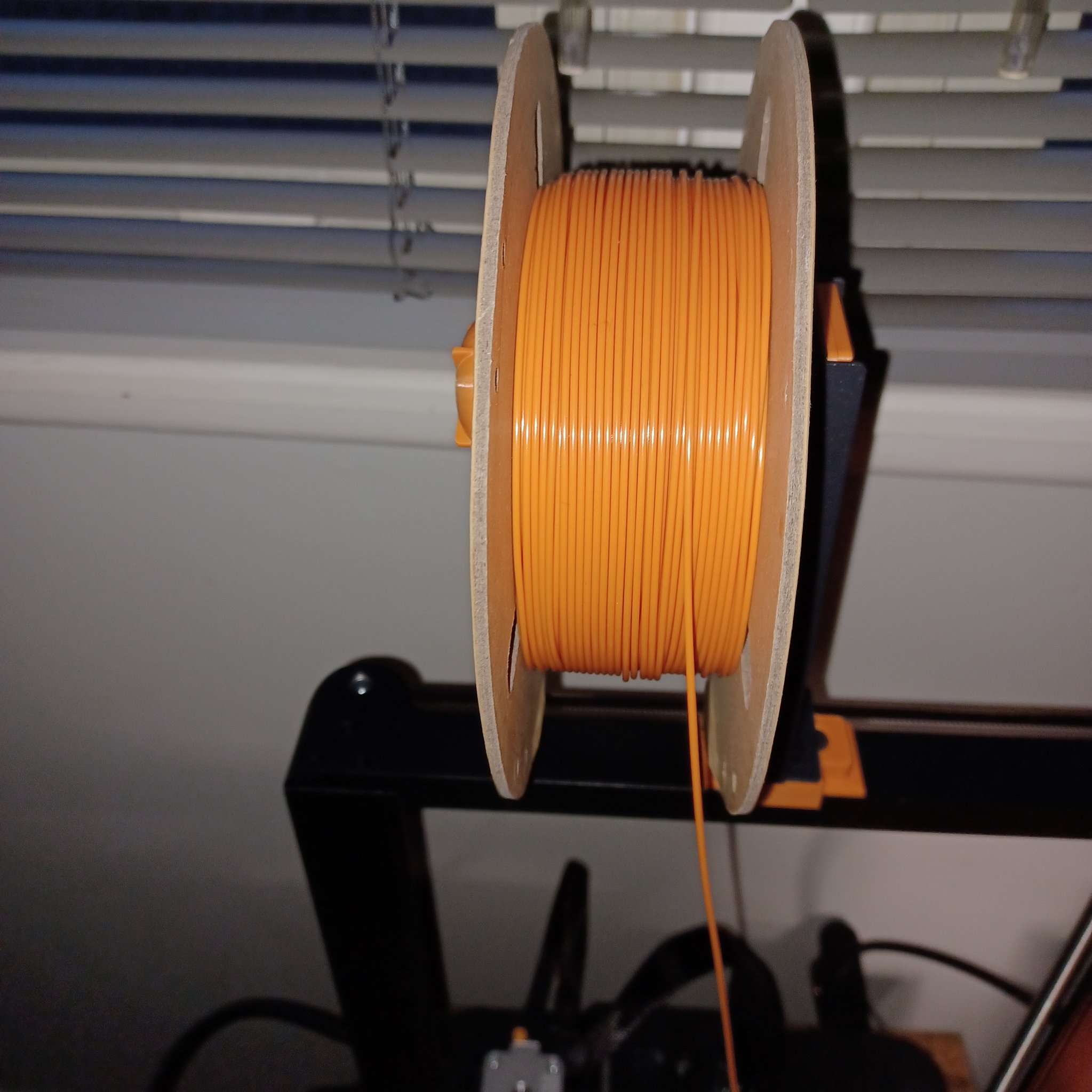

- Điều chỉnh độ căng ở Nắp Cuối (End Cap) để cuộn dây quay trơn tru với cuộn dây đã tải; Đừng siết quá chặt!
*** Cập nhật 25/11/23: Tăng chiều dài Thanh Đệm (Spacer Rod) thêm 1 mm để ngăn áp lực không đều lên vòng bi khi siết quá chặt. Tệp mới là Spacer Rod 2.stl
