Khay đựng linh kiện nhỏ với nắp trượt

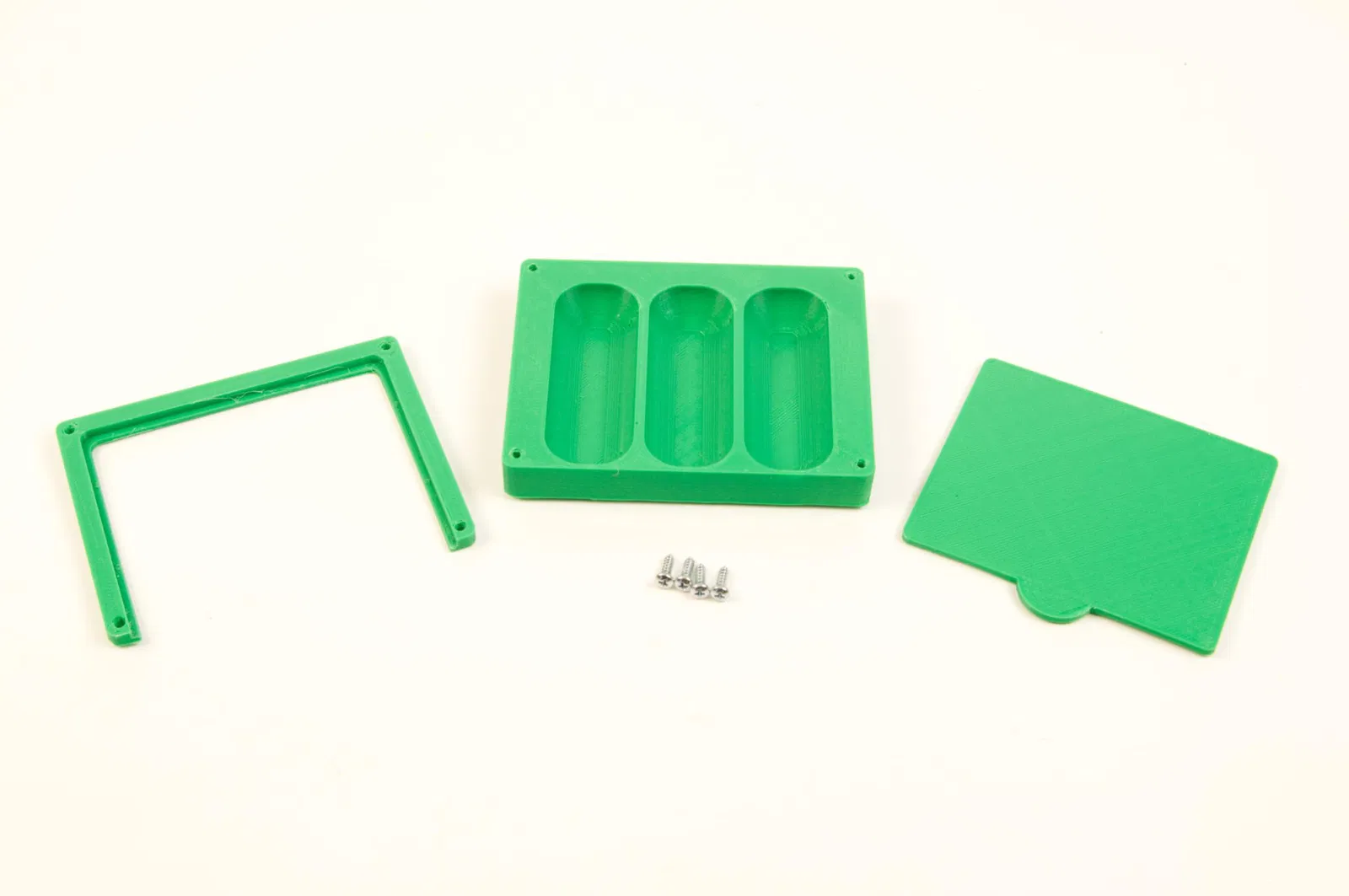

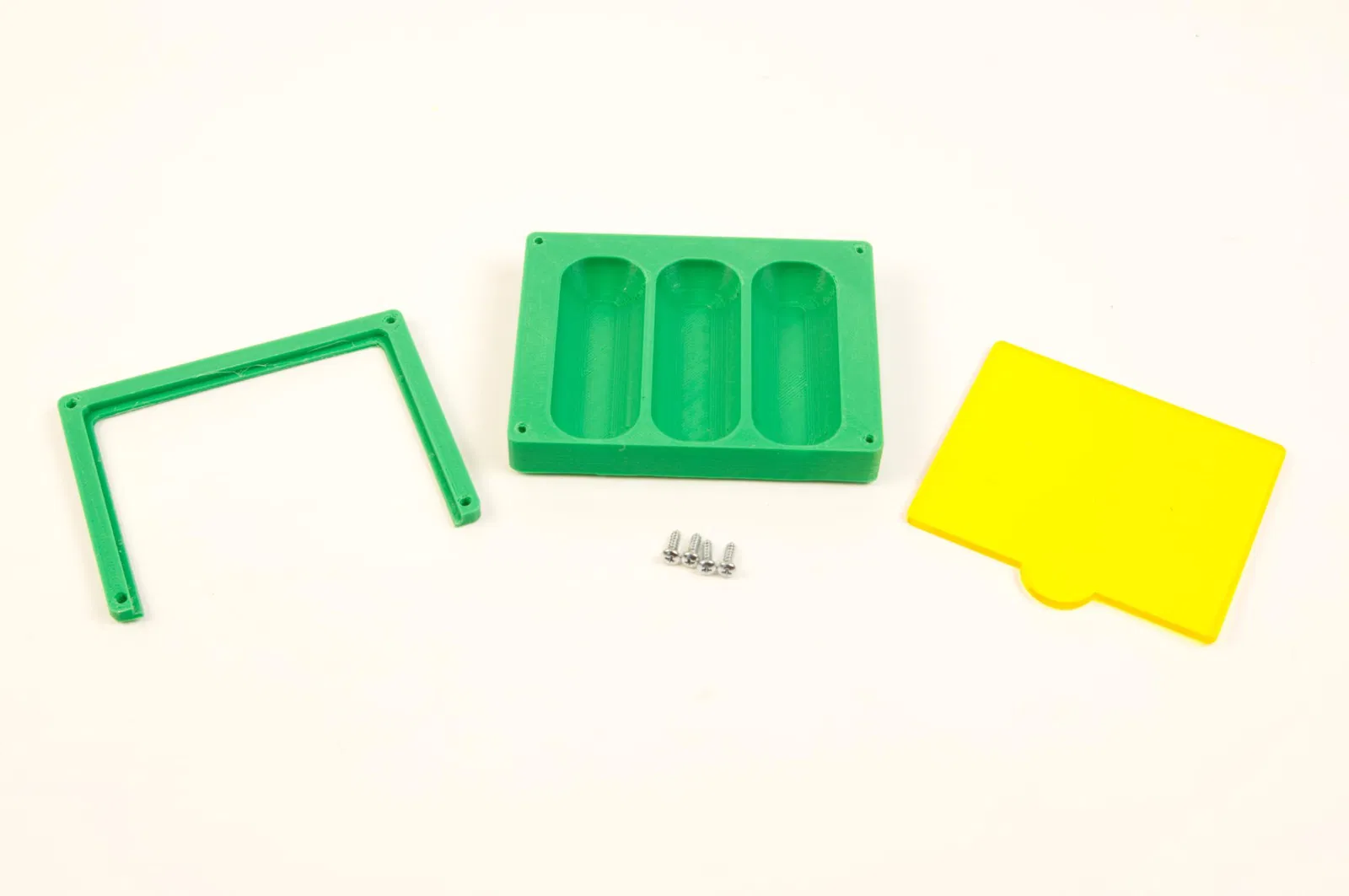

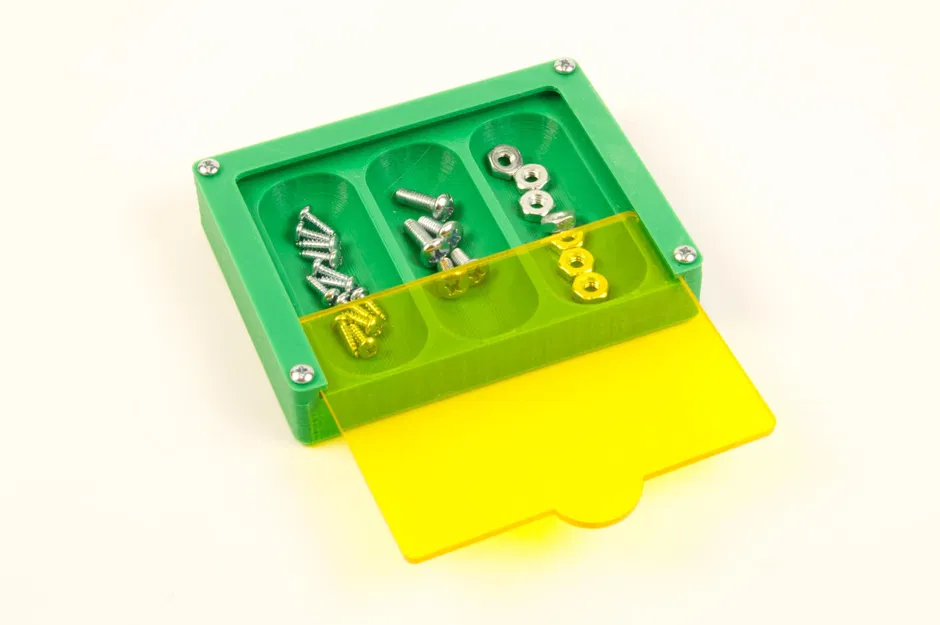

Đây là một khay chứa các bộ phận nhỏ với nắp trượt. Có ba phần, khay (hoặc “đáy”), phần trên và nắp. Khay có thể được sử dụng hoàn toàn độc lập, nhưng bạn cũng có thể in phần trên và thêm nắp trượt để bạn có thể đóng lại và ngăn các bộ phận nhỏ bay khắp phòng khi bạn làm rơi nó khỏi bàn.

Có hai phiên bản của khay, phiên bản nông và phiên bản sâu. Chọn một cái tùy thuộc vào việc bạn cần nó chứa bao nhiêu, hoặc kích thước của những thứ bạn cần chứa là bao lớn.

Phần trên được thiết kế để được vít vào phần đáy bằng vít #4. Bạn có thể sử dụng vít 3/8" hoặc ½". Phần trên nên được in ngược lại mà không cần hỗ trợ. Có các gờ ma sát nhỏ để cho phép nắp trượt hoạt động đúng cách.

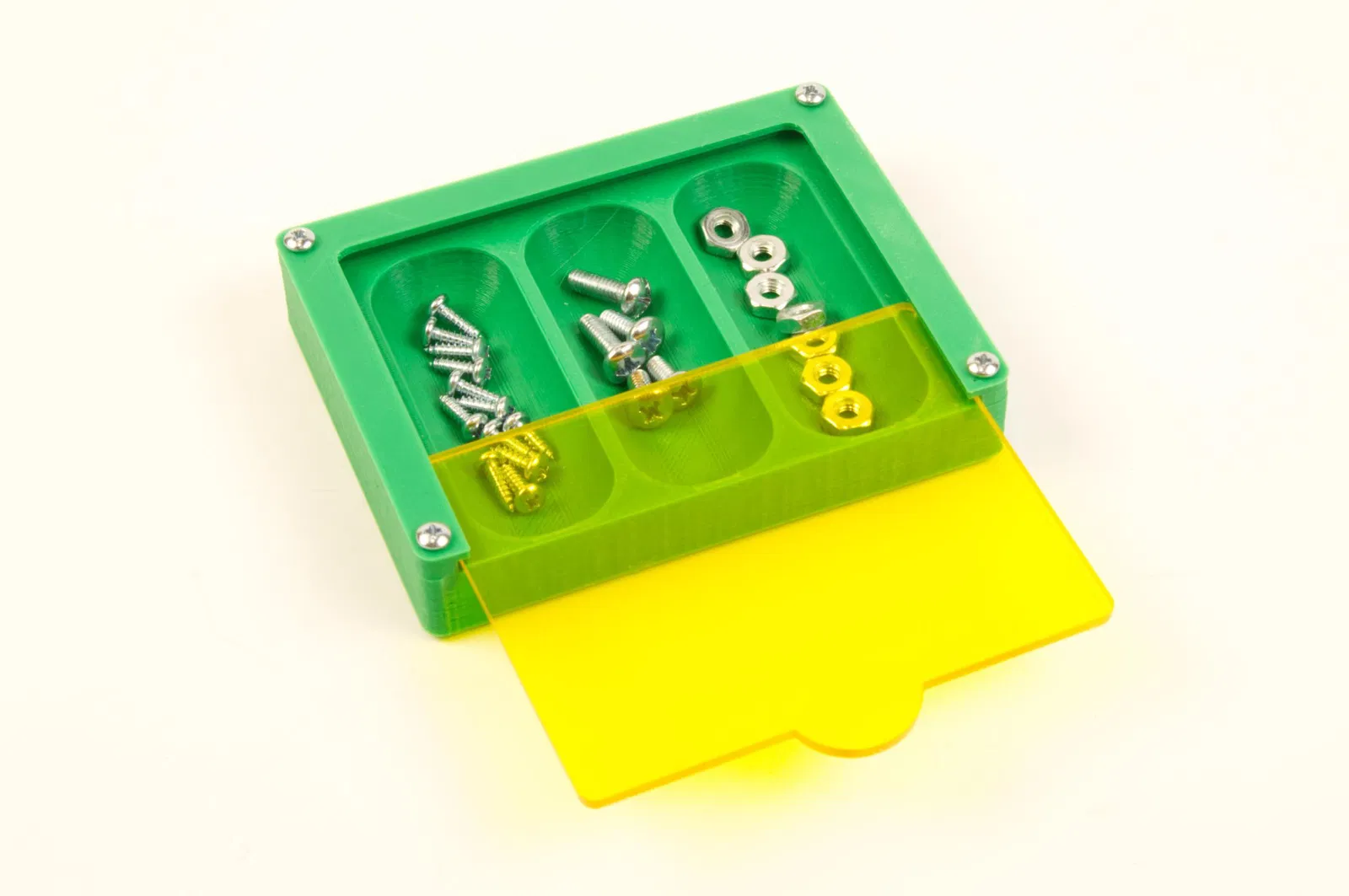

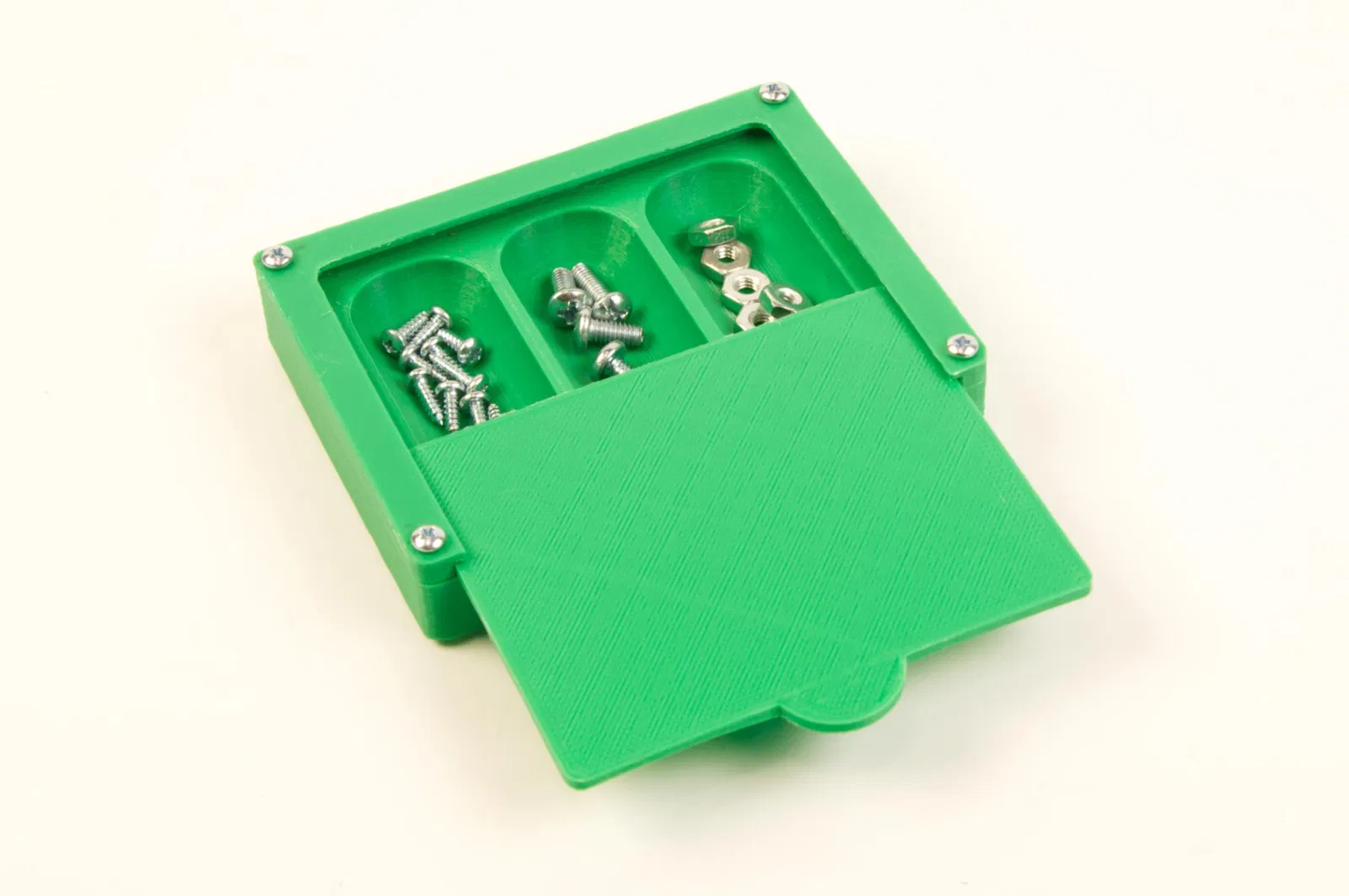

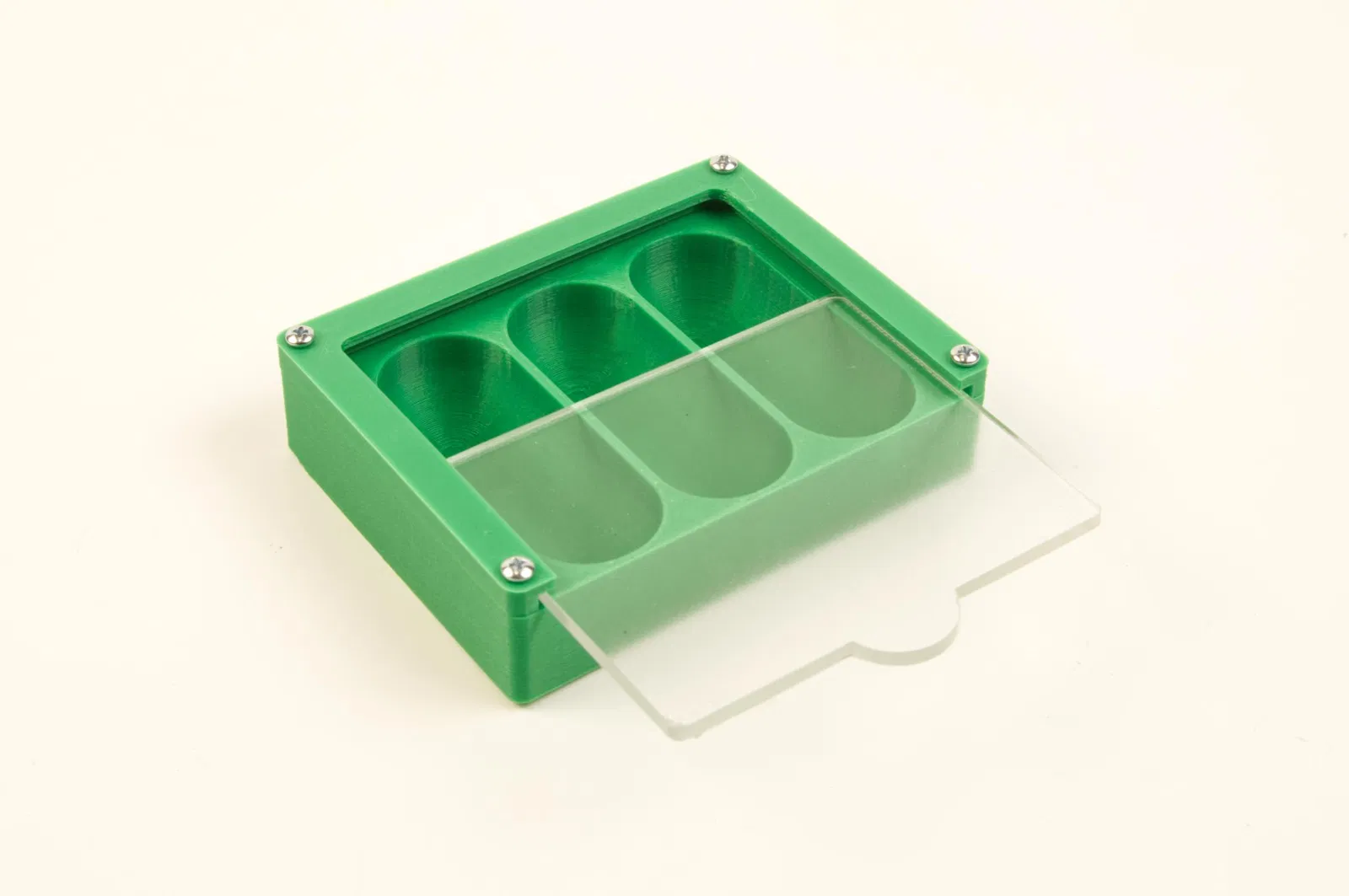

Đối với nắp trượt, bạn có thể sử dụng một mảnh acrylic cắt bằng laser dày 3mm (giả sử bạn có máy cắt laser) hoặc bạn có thể chỉ cần in nắp. Phiên bản cắt bằng laser cho phép sử dụng acrylic trong suốt hoặc trong suốt để bạn có thể nhìn thấy những gì trong khay.

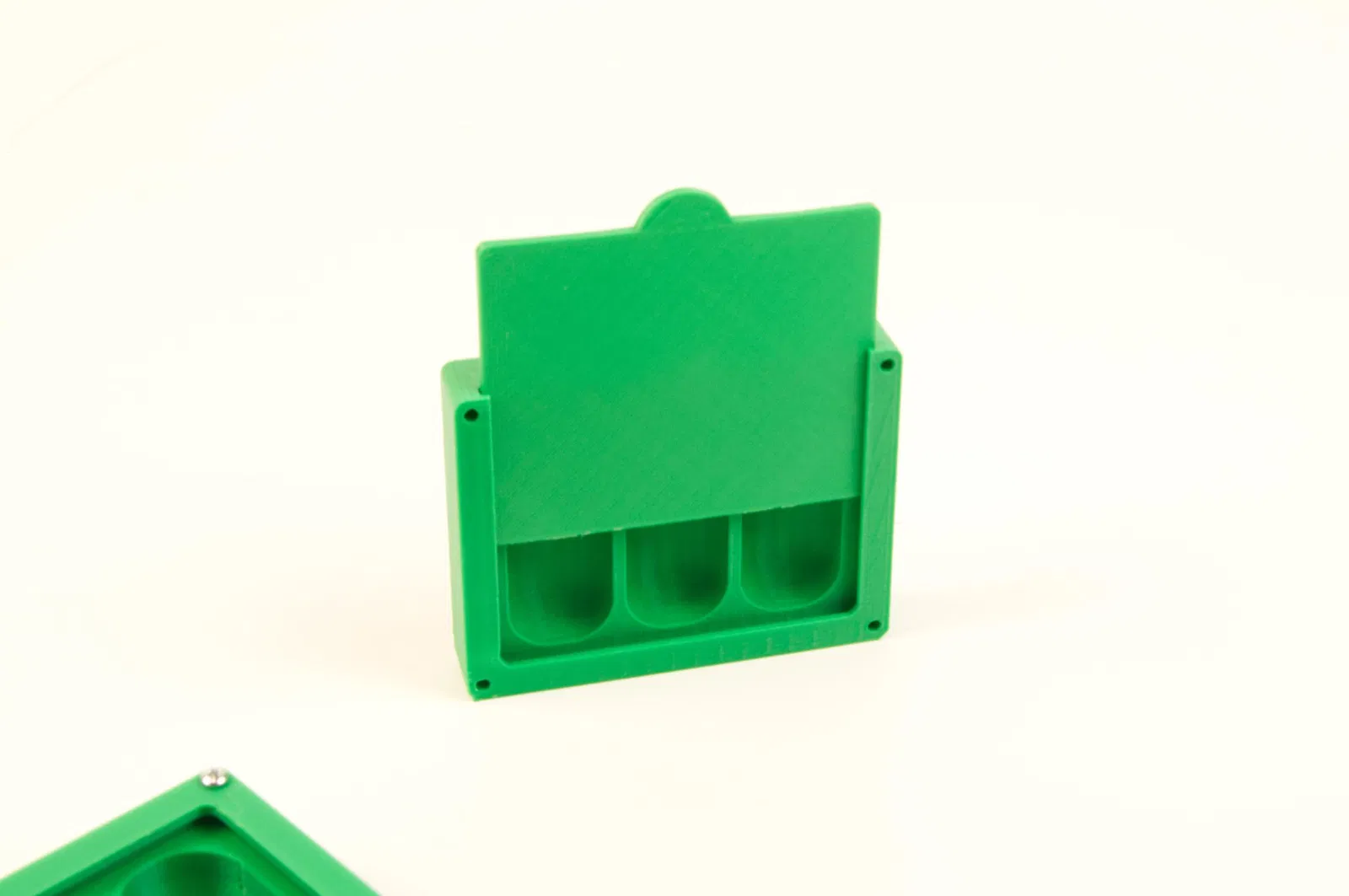

Một người tên là Pooch đã gợi ý in cái này thành một mảnh theo chiều dọc, vì vậy tôi đã thử và nó đã hoạt động. Có một tệp STL cho điều đó nữa. In theo chiều dọc, không cần hỗ trợ. Thực tế, không có bản in nào trong số này cần hỗ trợ. (Ngoài ra, tôi đã quên xóa các lỗ vít từ thiết kế một mảnh. Hãy thoải mái sửa chữa điều đó!)

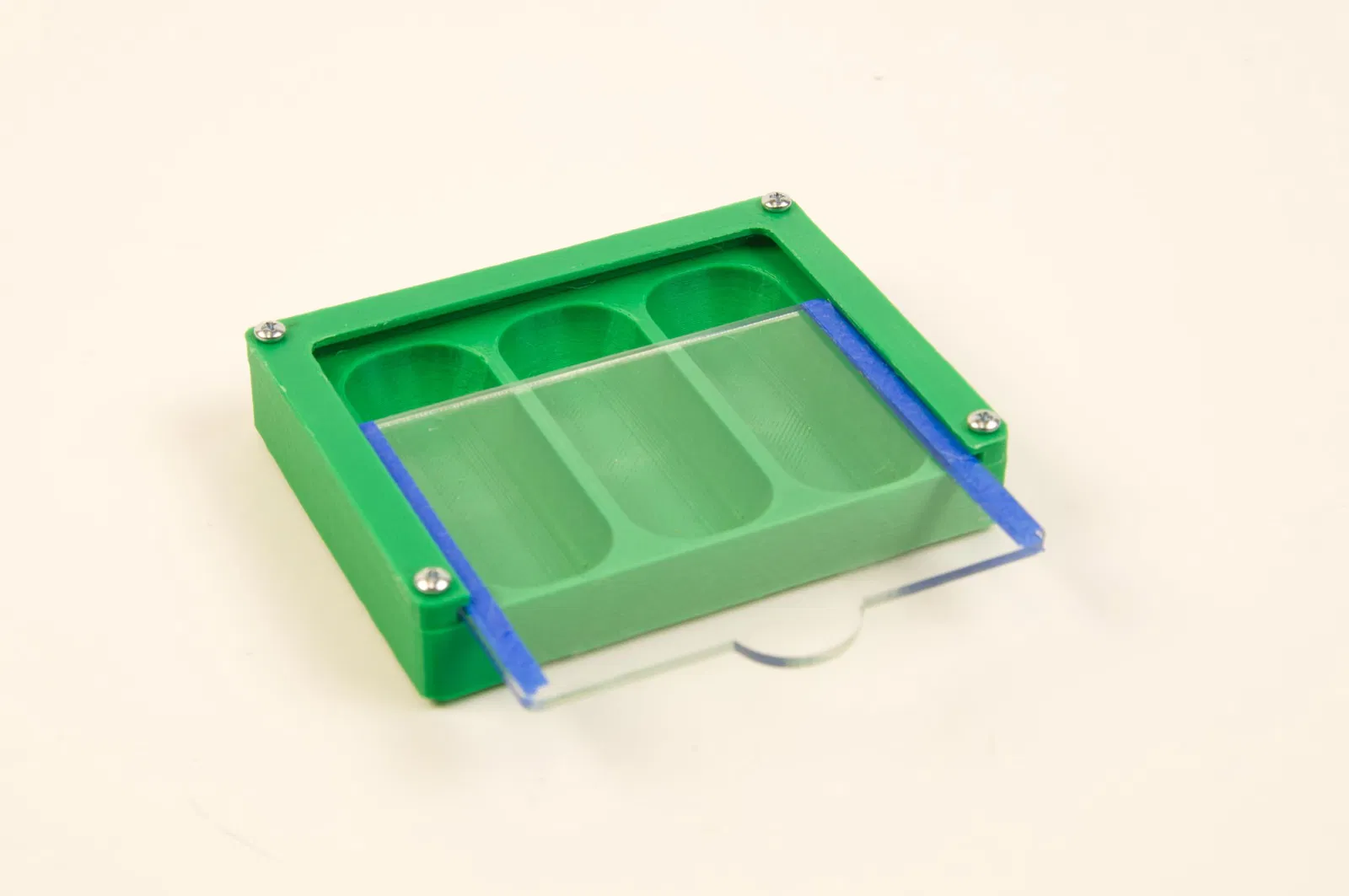

Nếu nắp hơi lỏng, bạn có thể thêm một ít băng dính dọc theo cạnh trượt vào để có thêm một chút ma sát. Hoặc, chỉ cần làm một nắp mới, hoặc in một phần trên mới để mọi thứ vừa vặn.

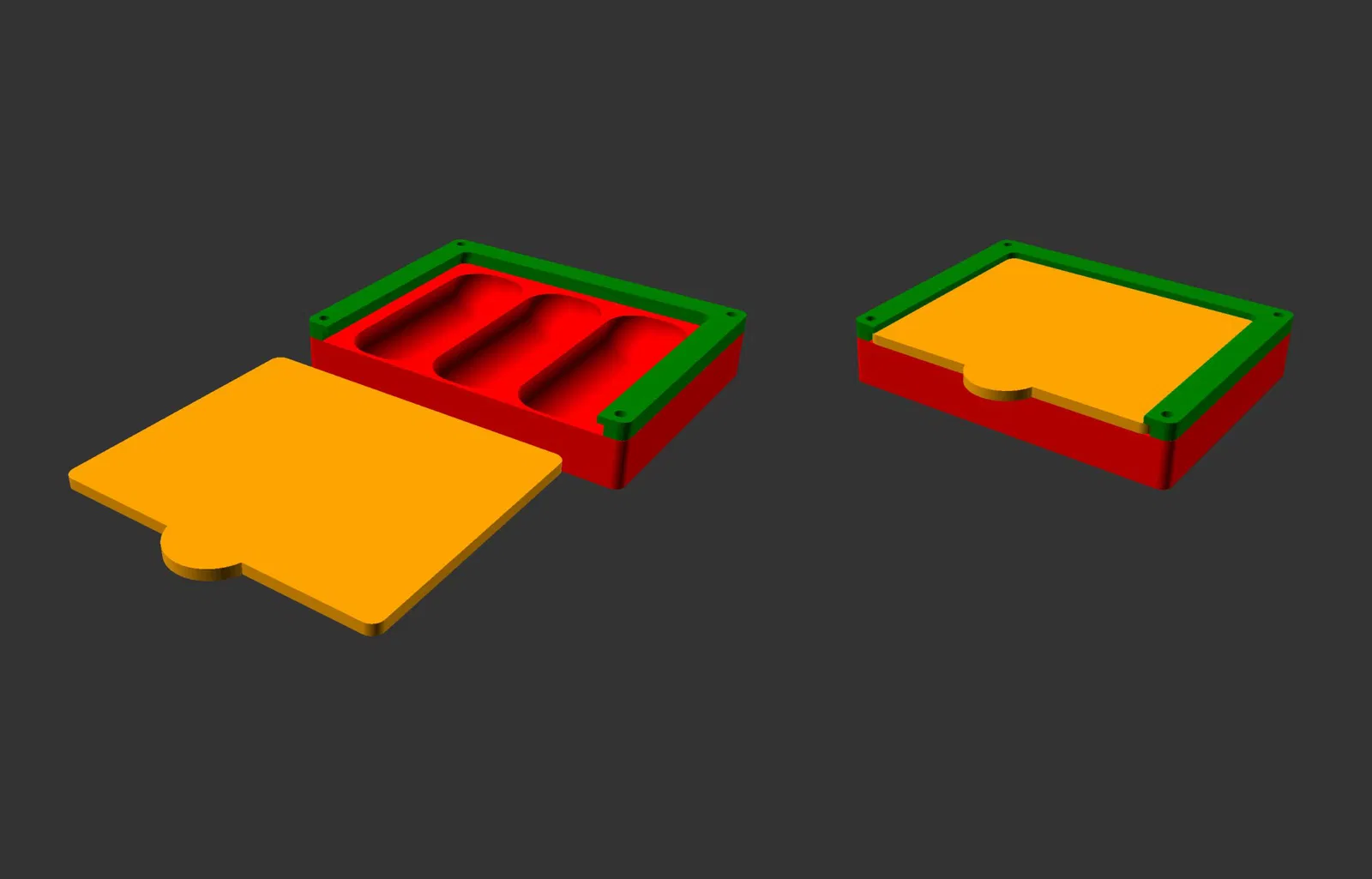

Có hai tệp OpenSCAD được bao gồm. Một cho phiên bản nông, và một cho phiên bản sâu. Chúng hoạt động, nhưng không tuyệt vời như chúng nên có. Tôi hy vọng một ngày nào đó tôi sẽ giỏi hơn về OpenSCAD.
