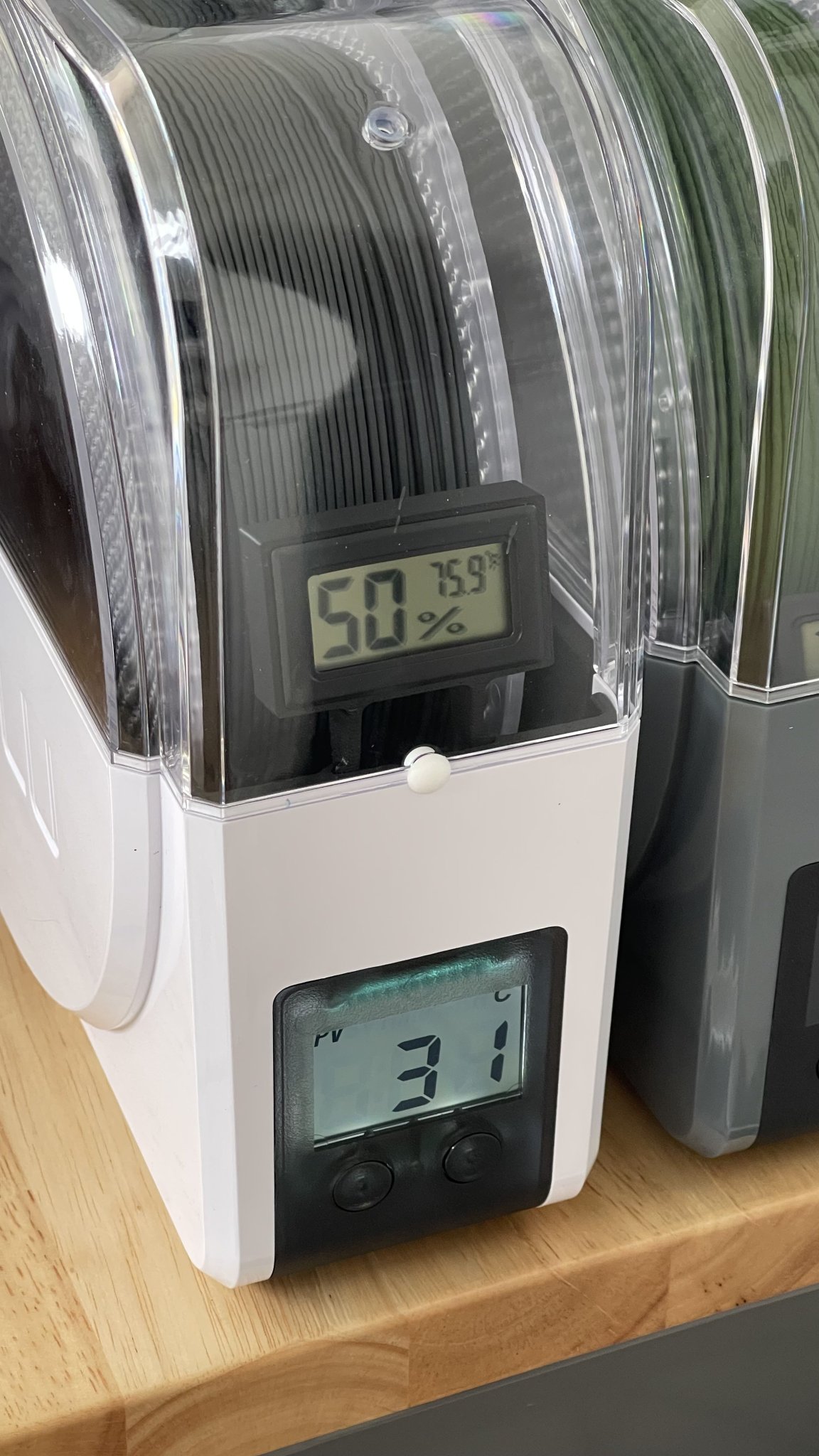

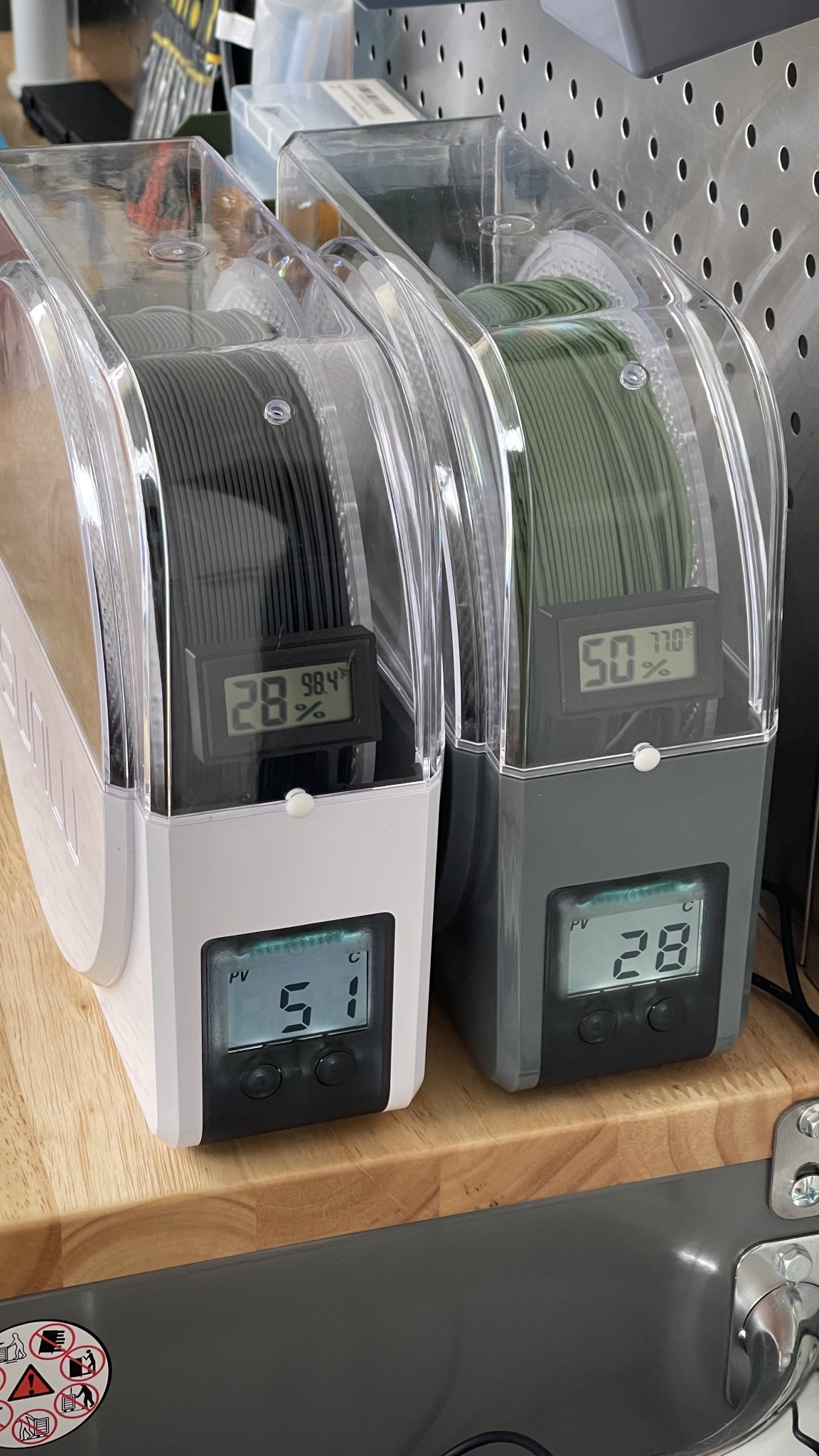

Đồng hồ đo độ ẩm cho máy sấy Filament (Sunlu S1 + eSun eBox) - không cần khoan

Từ Thiết Kế Gốc:

Tóm tắt

Tôi thích thiết kế giá đỡ đo độ ẩm của Grzegorz Buszewicz, nhưng nó chưa bao giờ thực sự hoạt động tốt với tôi. Chỉ gắn nó vào lỗ dây tóc nhỏ chưa bao giờ đủ chắc chắn và ống mỏng (chỉ dày ~5mm với lỗ >2mm cho dây tóc) thường xuyên bị gãy, với con ốc nhỏ kéo các lớp của vít ra xa nhau).

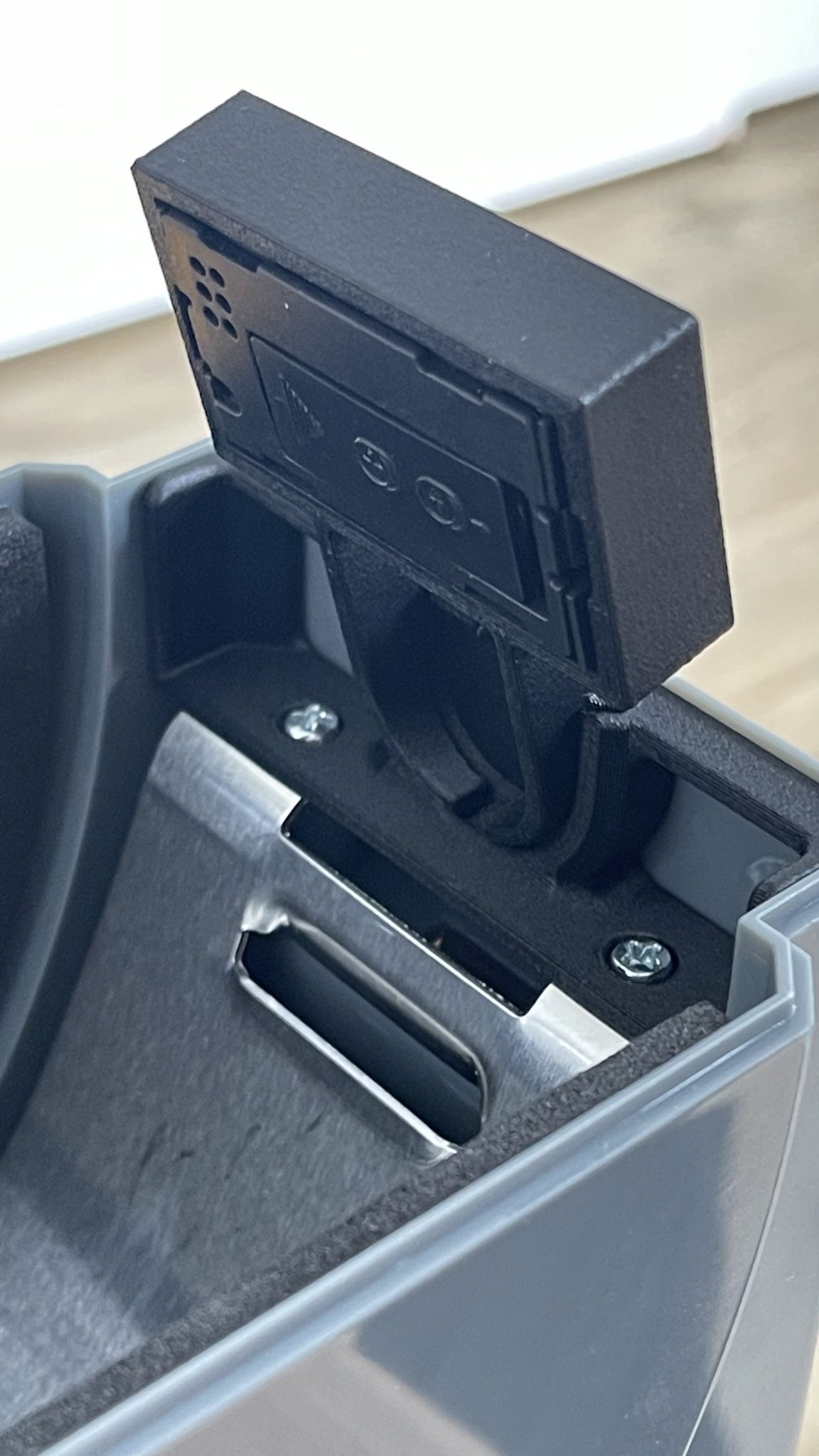

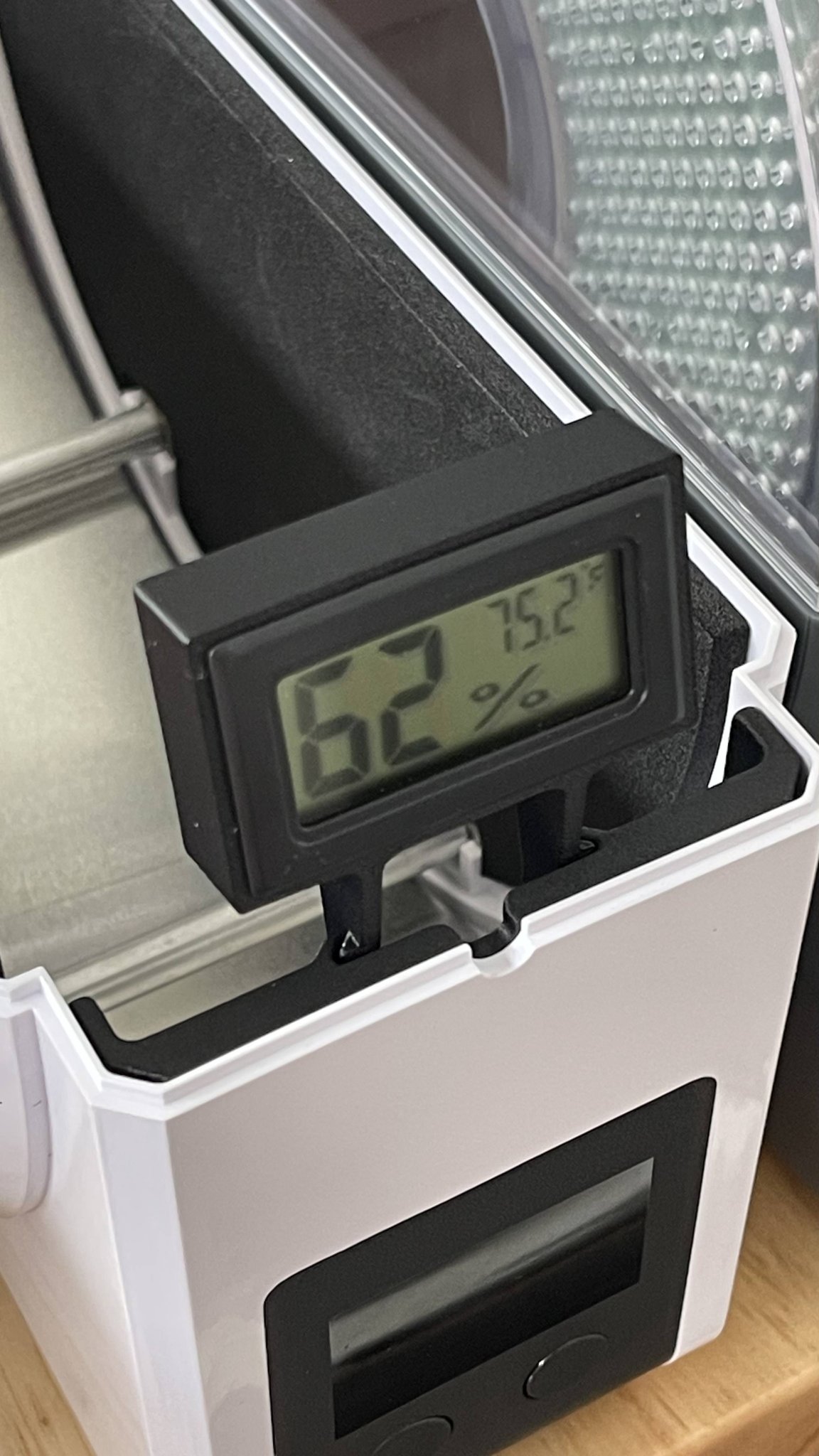

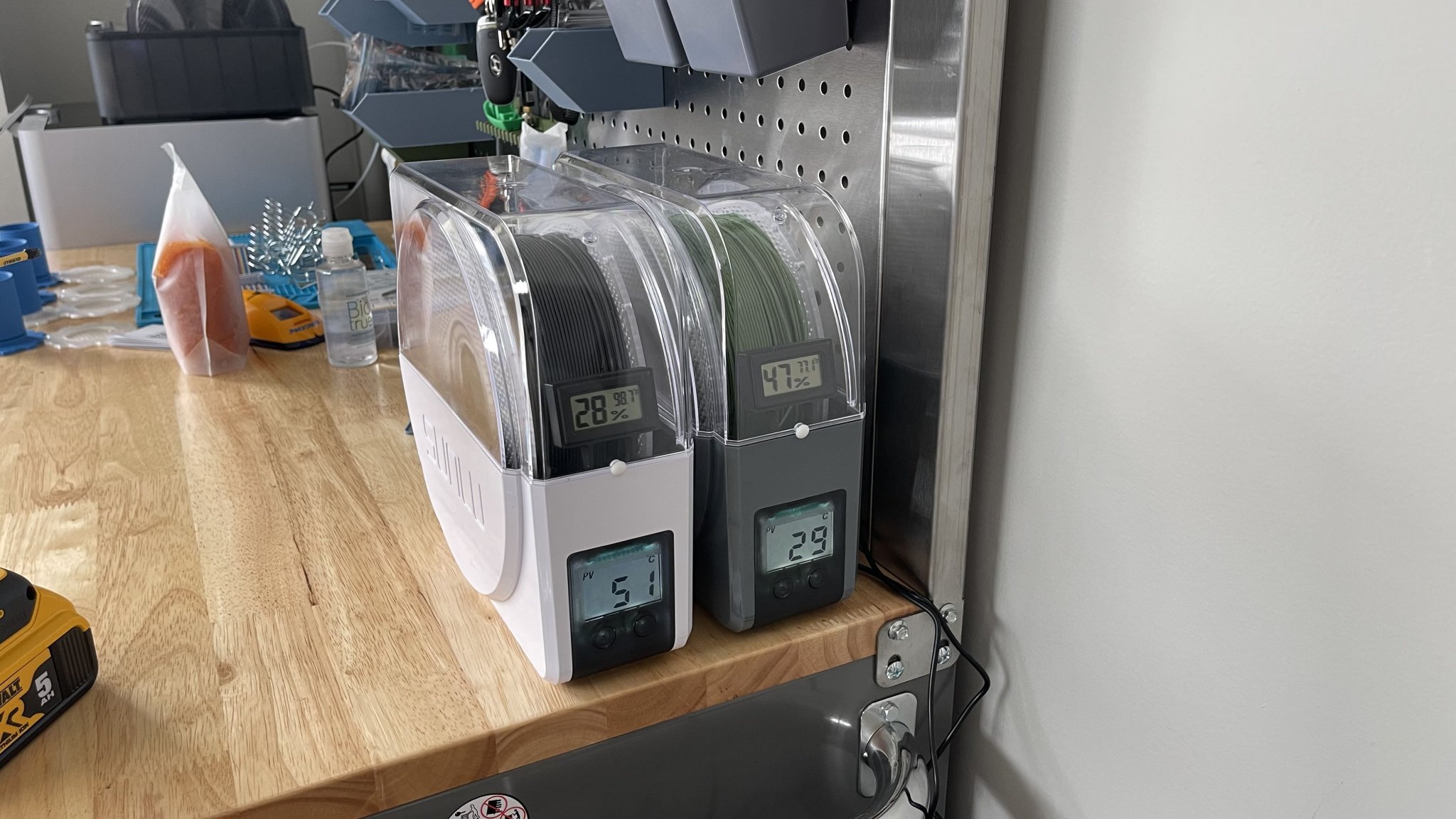

Vì vậy, tôi đã tạo ra các thiết kế của riêng mình được gắn vào bên trong đế và chỉ để lại lỗ mở và không chạm vào. Giờ đây, nó bao gồm hai phần, một tấm đế gắn vào mặt trước bên trong của máy sấy và một giá đỡ cho đồng hồ đo độ ẩm, có thể dễ dàng lắp hoặc tháo ra ngay cả khi dây tóc đã được nạp và đang in. Kết quả là ổn định, không bị rung lắc, cũng không dễ bị gãy.

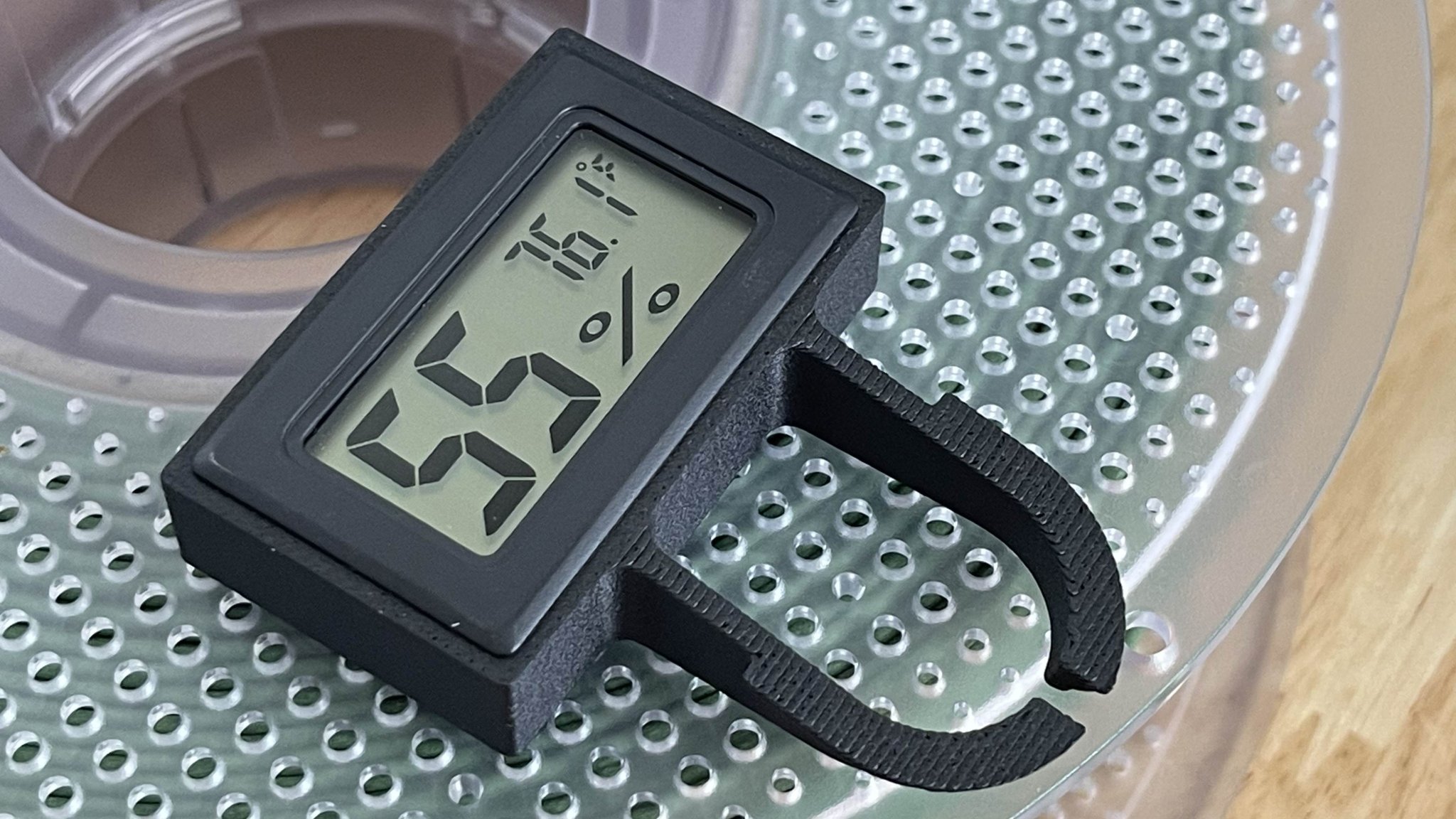

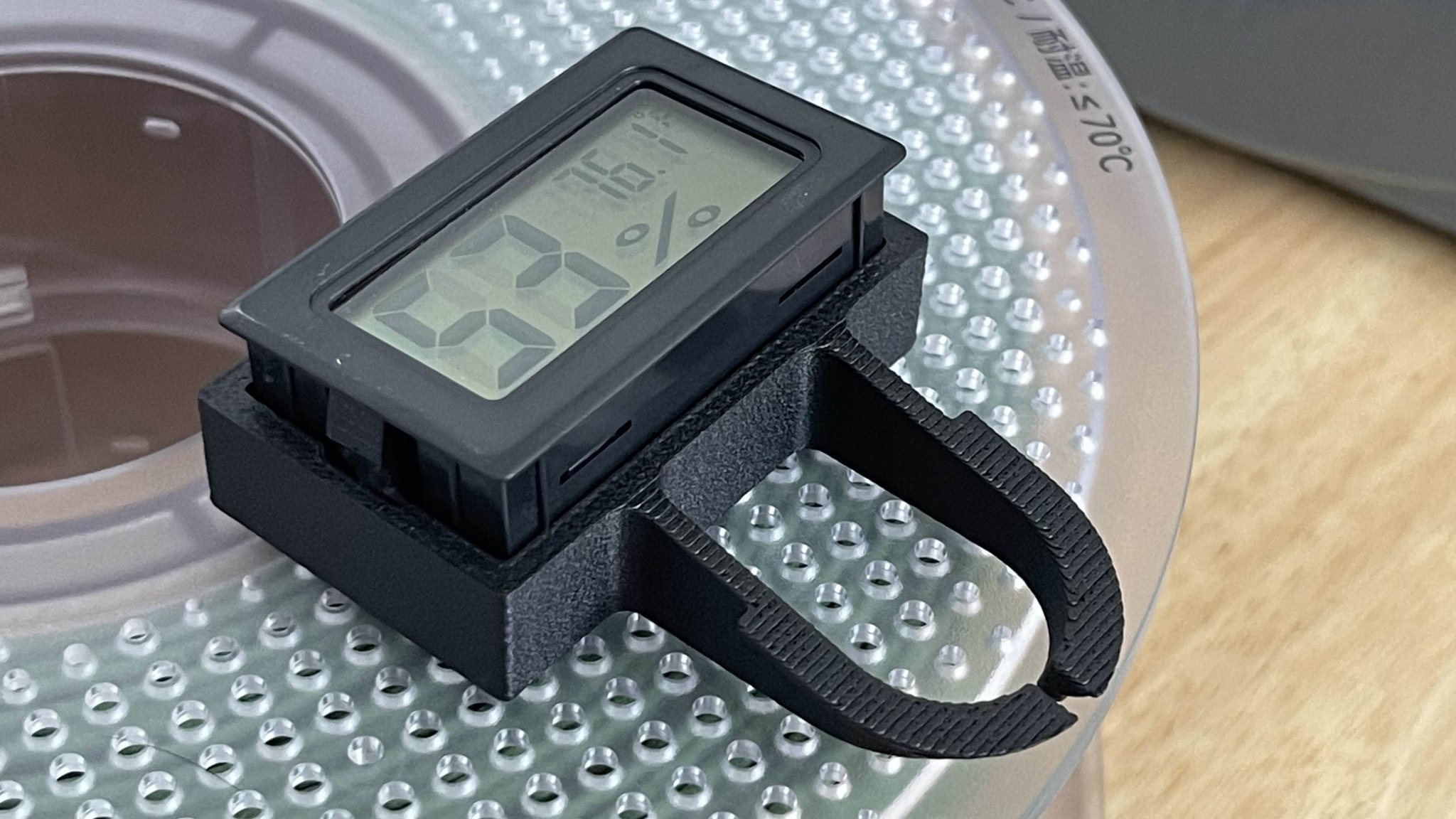

Và tùy thuộc vào đồng hồ đo độ ẩm bạn thích, tôi đã tạo ra các phiên bản cho loại hình chữ nhật và cho loại hình tròn rất rẻ và có sẵn ở nhiều cửa hàng (ví dụ: ở đây, nhưng có nhiều nguồn khác)

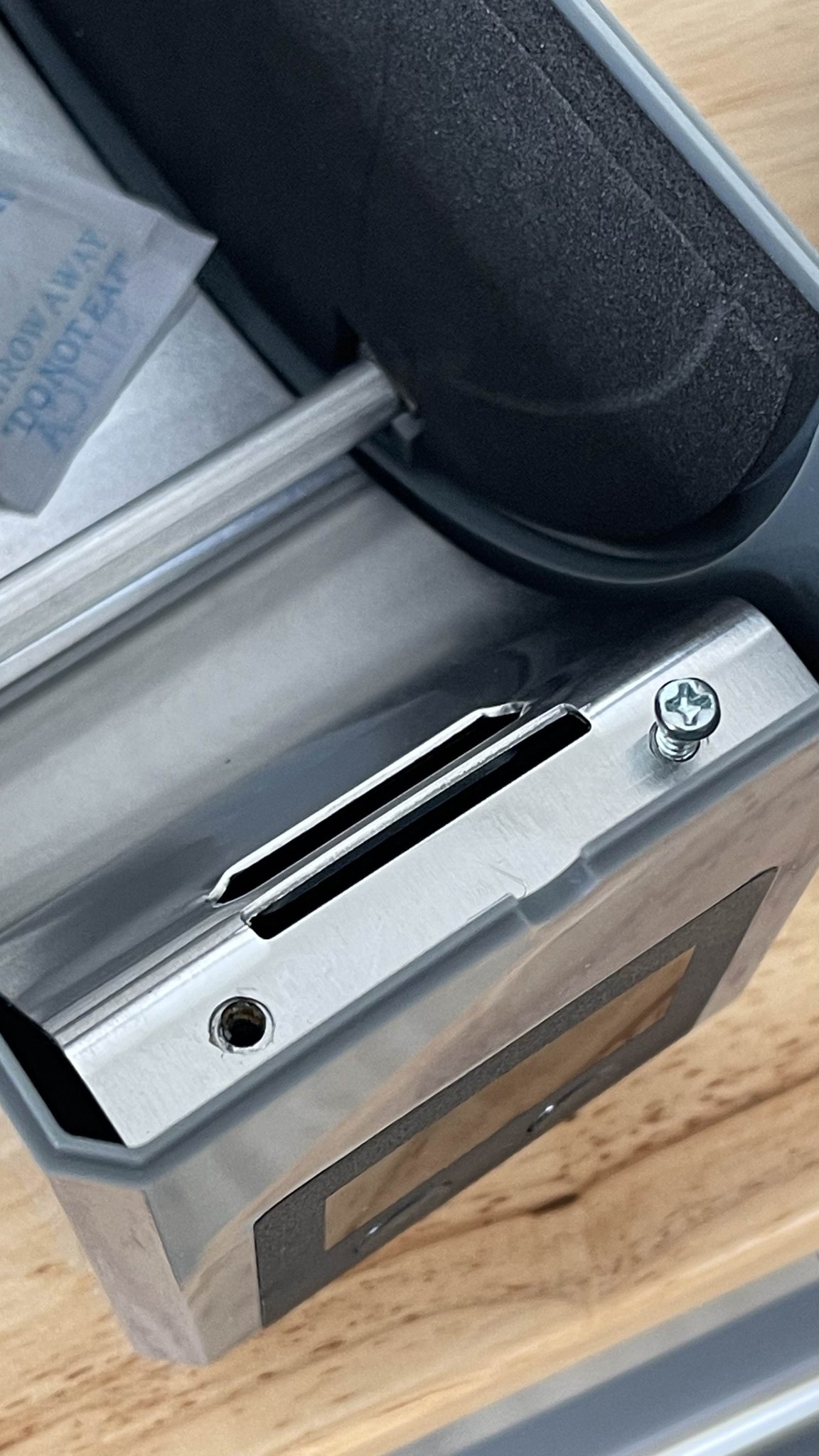

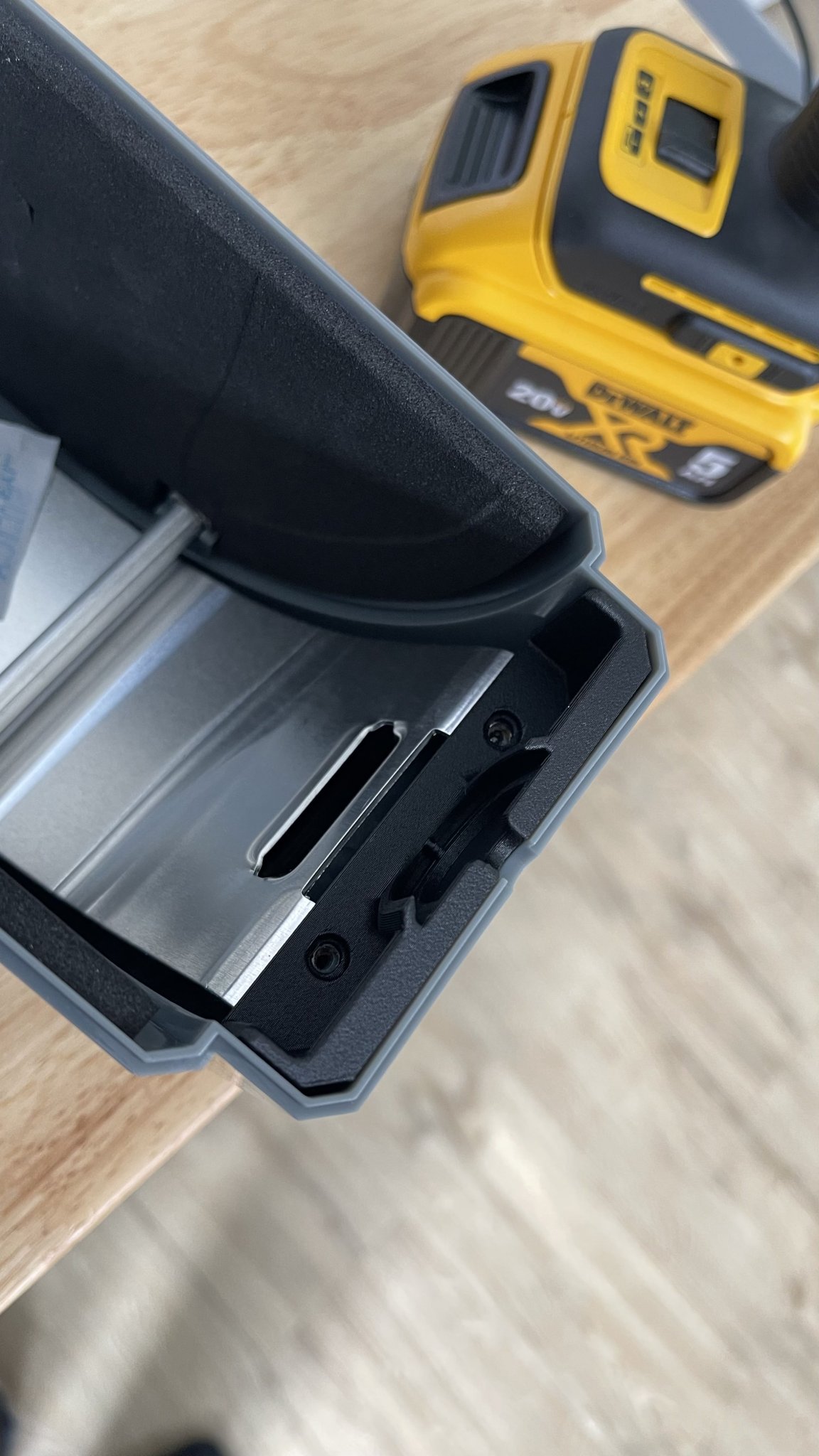

Tấm gắn Sunlu được cố định bằng các vít của bộ phận gia nhiệt kim loại (đã thêm một dải băng Kapton để cách nhiệt (tối thiểu).

Vì kim loại của máy sấy Sunlu S1 có thể rất nóng, tôi đã in tấm gắn cho máy sấy này bằng ASA, chịu nhiệt tốt hơn nhiều so với PETG. ABS có lẽ cũng ổn - tôi chưa thử. Nhưng tôi không khuyến khích PLA (trừ khi bạn có biến thể "chịu nhiệt cao" đặc biệt) và cũng không thực sự PETG cho tấm đế. Đối với giá đỡ đồng hồ và tất cả các bộ phận cho eSun eBox, PETG hoàn toàn ổn vì các bộ phận này không tiếp xúc trực tiếp với kim loại nóng.

Giá đỡ đồng hồ được nghiêng vài độ để dễ dàng mở nắp.

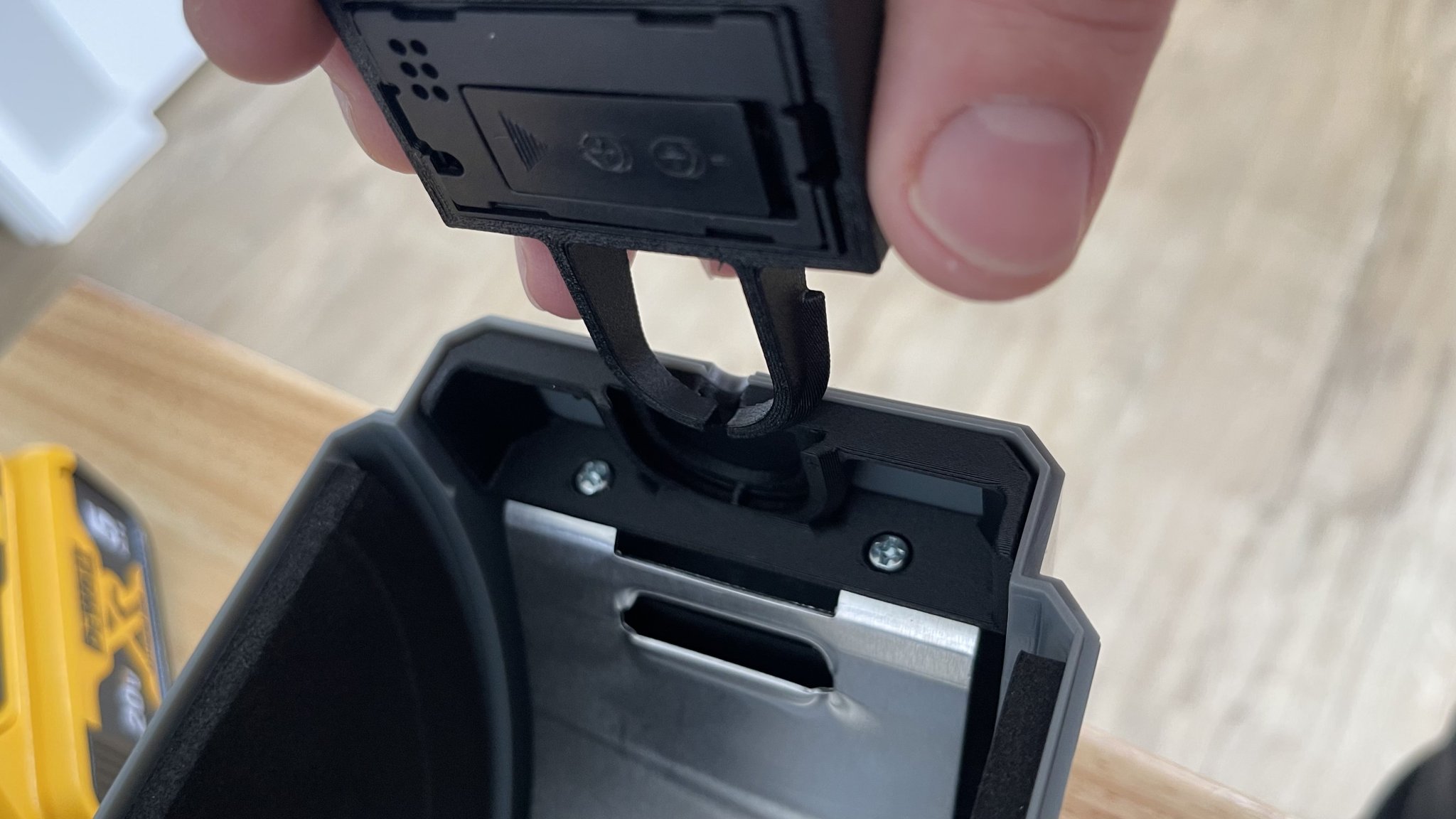

Và cánh tay để gắn nó vào tấm đế có một khoảng trống ở phía dưới đủ rộng cho dây tóc đi qua. Bằng cách này, đồng hồ đo độ ẩm có thể được gắn hoặc tháo ra bất cứ lúc nào, ngay cả trong khi in. Điều này đặc biệt hữu ích cho phiên bản eBox, bởi vì do không gian hạn chế dưới nắp tròn, các cuộn dây tóc đầy có thể không cho phép gắn đồng hồ ngay lập tức.

Cập nhật 2022-09-16: Sau một thời gian sử dụng đồng hồ đo độ ẩm ở nhiệt độ tối đa của SunluS1 (mà tôi cũng dùng để sấy túi silica - hiệu quả năng lượng hơn nhiều so với trong lò nướng), tôi nhận ra rằng ở nhiệt độ cao, ngay cả PETG gắn trực tiếp vào bộ phận gia nhiệt kim loại cũng hơi mềm ra. Giá đỡ vẫn hoạt động tốt, nhưng tấm phía trước bị cong một chút ở phía dưới và không còn đứng thẳng hoàn hảo nữa.

Vì vậy, tôi đã thêm một số bộ ổn định nhỏ ở bên cạnh và đặt lớp băng Kapton thứ hai. Vì vậy, nếu bạn có kế hoạch sử dụng nhiệt tối đa, hãy thử phiên bản 2 cho Sunlu S1.

Cập nhật 2022-09-28: Thêm một bản cập nhật nhỏ nữa cho tấm gắn của Sunlu S1. Tôi đã tìm thấy thứ tốt hơn nhiều để che chắn tấm khỏi nhiệt của kim loại so với chỉ băng Kapton mỏng: silicone. Tôi đã cắt một miếng nhỏ từ tấm silicone (thực ra gấp nó lại để có hai lớp) và đặt nó bên dưới tấm gắn. Và thế là xong - nhựa không còn mềm ngay cả ở chế độ nhiệt độ cao. Để bù cho độ dày của tấm silicone, tôi đã nâng đáy lên 1mm. Đừng lo, ốc vít vẫn đủ dài. Tôi đã sử dụng một miếng tấm nướng silicone, nhưng bất kỳ tấm chịu nhiệt nào cũng sẽ hoạt động, có lẽ cả vật liệu khác có giá trị dẫn nhiệt thấp như nút bần.

Cập nhật 2022-10-07: Đã thêm một số nút cắm nhỏ (tăm bông) để đóng lỗ không sử dụng (hoặc cả hai nếu bạn chỉ sấy túi Silica). Chúng nên được in bằng TPU (hoặc vật liệu dẻo khác) để có độ khít hoàn hảo (mặc dù PLA hoặc PETG có lẽ cũng hoạt động). Nắp của các nút có hai kích cỡ: 10mm và 12mm. Cá nhân tôi sử dụng phiên bản 12mm cho lỗ dưới (và lớn hơn) và chốt 10mm cho lỗ trên (xem hình). Nút hình cái đinh cho lỗ dưới cần có giá đỡ nếu in liền một khối - nếu không bạn có thể in riêng phần 1 và phần 2 rồi dán chúng lại với nhau.

Cập nhật 2022-12-30: Đã tải lên giá đỡ cho đồng hồ tròn 32,5mm theo yêu cầu (phiên bản eSun eBox). Cũng đã thêm các tệp STEP cho eBox trong trường hợp bạn cần sửa đổi thêm.

Cập nhật 2023-01-04: Trên eSun eBox, một số cuộn dây tóc lớn hơn một chút có vẻ cọ xát vào tấm gắn (được báo cáo bởi một số người dùng). Do đó, tôi đã thêm các phiên bản tấm gắn eBox có các rãnh cắt ở phía trên để cho phép cuộn dây tóc lớn hơn (không nhất thiết là một cải tiến về độ ổn định, nhưng vẫn ổn và cho phép nhiều thương hiệu dây tóc hơn).

Cập nhật 2023-02-02: Thêm một bản cập nhật rất nhỏ nữa cho tấm gắn eSun dựa trên phiên bản có rãnh cắt. Khi tôi tìm thấy một số cuộn dây tóc lớn hơn, tôi đã làm rộng các rãnh cắt (không phải đến thành bên của giá đỡ) và cũng thêm một độ dốc nhỏ vào lưỡi (chỉ 0.2mm, dẫn đến một lớp bổ sung duy nhất ở nửa trên) để đảm bảo giá đỡ được đẩy về phía trước.

Cài đặt in

• Thương hiệu máy in:

Creality

• Máy in:

CR-10S

• Rafts:

Không

• Supports:

Không

• Độ phân giải:

0.2

• Infill:

20%

• Thương hiệu filament:

Sunlu

• Màu filament:

white

• Chất liệu filament:

PETG, ASA hoặc ABS cho đế Sunlu

• Ghi chú:

Hiện tại in bằng ASA để chịu nhiệt cao hơn, nhưng chắc chắn cũng hoạt động với ABS. Tôi khuyên dùng một dải băng Kapton để cách nhiệt nhựa một chút khỏi kim loại gia nhiệt (sẽ không giúp ích quá nhiều, nhưng có lẽ tốt hơn là không có gì, vì kim loại nóng lên khá nhiều - chắc chắn nóng hơn PLA thích nó :-))

Tất cả các bộ phận (ngoại trừ đế Sunlu và phần cắm dưới hình dạng thanh tạ) có thể đặt phẳng để in. (Nếu bạn sử dụng Cura, plugin Auto Orientation sẽ làm điều đó cho bạn) Đế Sunlu tôi in đứng. Đối với tôi, nó hoạt động mà không cần bất kỳ giá đỡ nào *, mặc dù cần một số đường nối nhỏ.

• ngoại trừ phần cắm dưới hình dạng thanh tạ tất nhiên cần có giá đỡ nếu in liền một khối - thay vào đó hãy in phần 1 + phần 2 để tránh giá đỡ
