Nema 17 Extension - Bộ nối dài cho motor Nema 17

Tác giả watswat5_1298424

Lượt tải
40
Lượt thích
7
Lượt coi
704
Bình luận
1

File 4 893,3 KB

  • StepperExtender608_1765640184.stlSTL · 336 KB
  • StepperExtender608_1765640186.stepSTEP · 102,3 KB
  • StepperExtenderF695_1765640187.stepSTEP · 104,5 KB
  • StepperExtenderF695_1765640187.stlSTL · 350,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

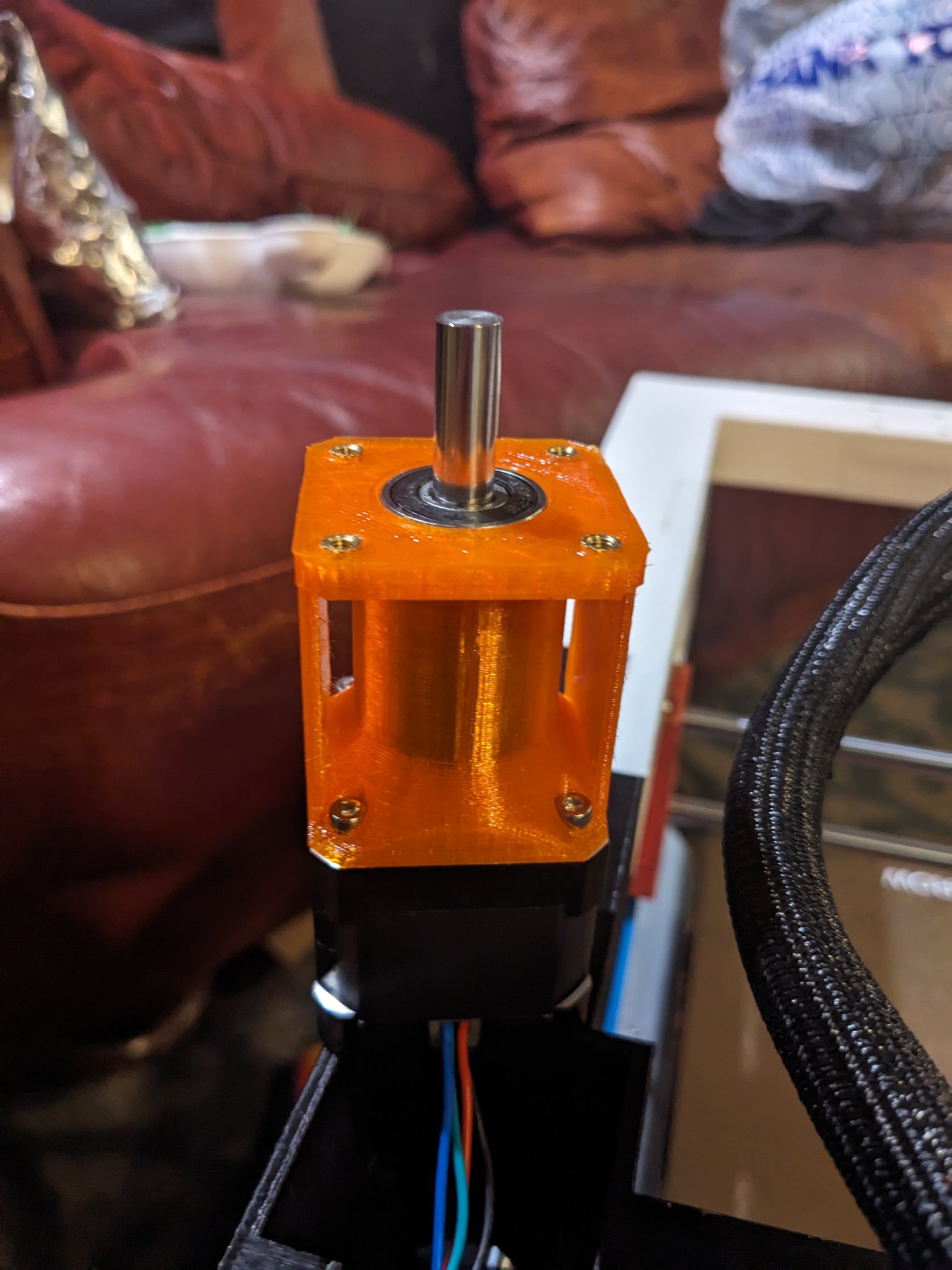

Dùng để nối dài Nema 17, nếu anh em có nhu cầu xài tới nha. Tui làm cái này để tách motor stepper ra khỏi cái đế PLA có sẵn mà tui sợ nó bị biến dạng do nhiệt.

Edit: Có thêm phiên bản xài vòng bi F695 nha anh em

Danh sách vật tư:

  • Motor Nema 17
  • Vòng bi 608 (phiên bản 608) HOẶC Vòng bi F695 (phiên bản F695)
  • 4 con ốc M3 kèm đai ốc nhiệt
  • 4 con ốc M3x8
  • Khớp nối trục 5mm sang 8mm (phiên bản 608) HOẶC Khớp nối trục 5mm sang 5mm (phiên bản F695)
  • Trục 8mm (phiên bản 608) HOẶC Trục 5mm (phiên bản F695), dài khoảng 45mm

Cần ít support thôi nha (xem hình). In bằng sợi filament chịu nhiệt sẽ cho kết quả tốt nhất.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
4
Tổng dung lượng
893,3 KB
File lớn nhất
350,5 KB
