Nâng cấp Drive Trực Tiếp cho Ender 5 Plus

Tác giả Druckerbude

Lượt tải
180
Lượt thích
26
Lượt coi
1.281
Bình luận
2

File 3 208,6 KB

  • Ender5Plus_DirectExtruder_1765594065.stlSTL · 115,5 KB
  • Ender5Plus_PLA_Galgen_1765594072.stlSTL · 36,2 KB
  • Ender5Plus_Filamentdurchfuehrung_1765594075.stlSTL · 56,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

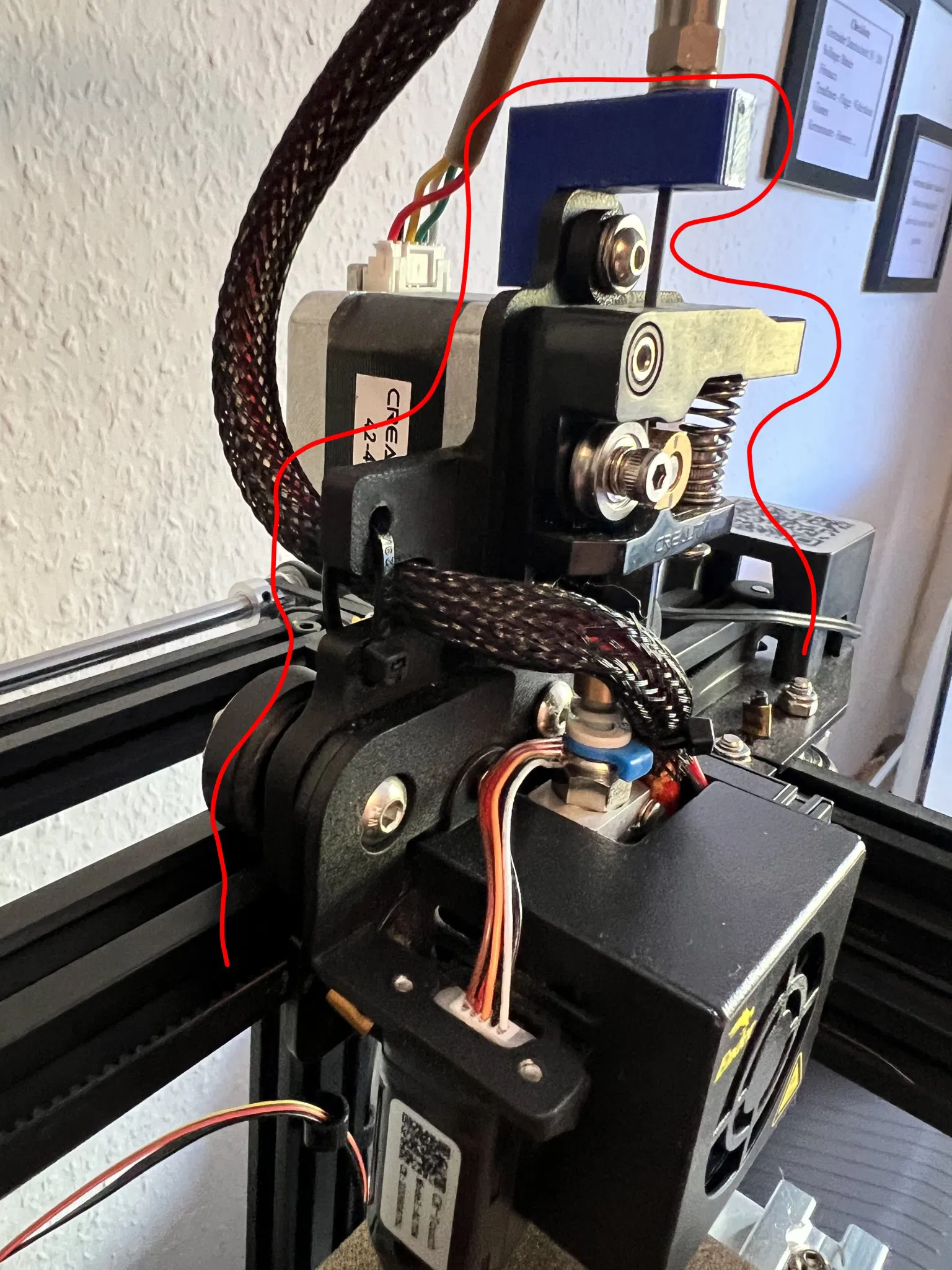

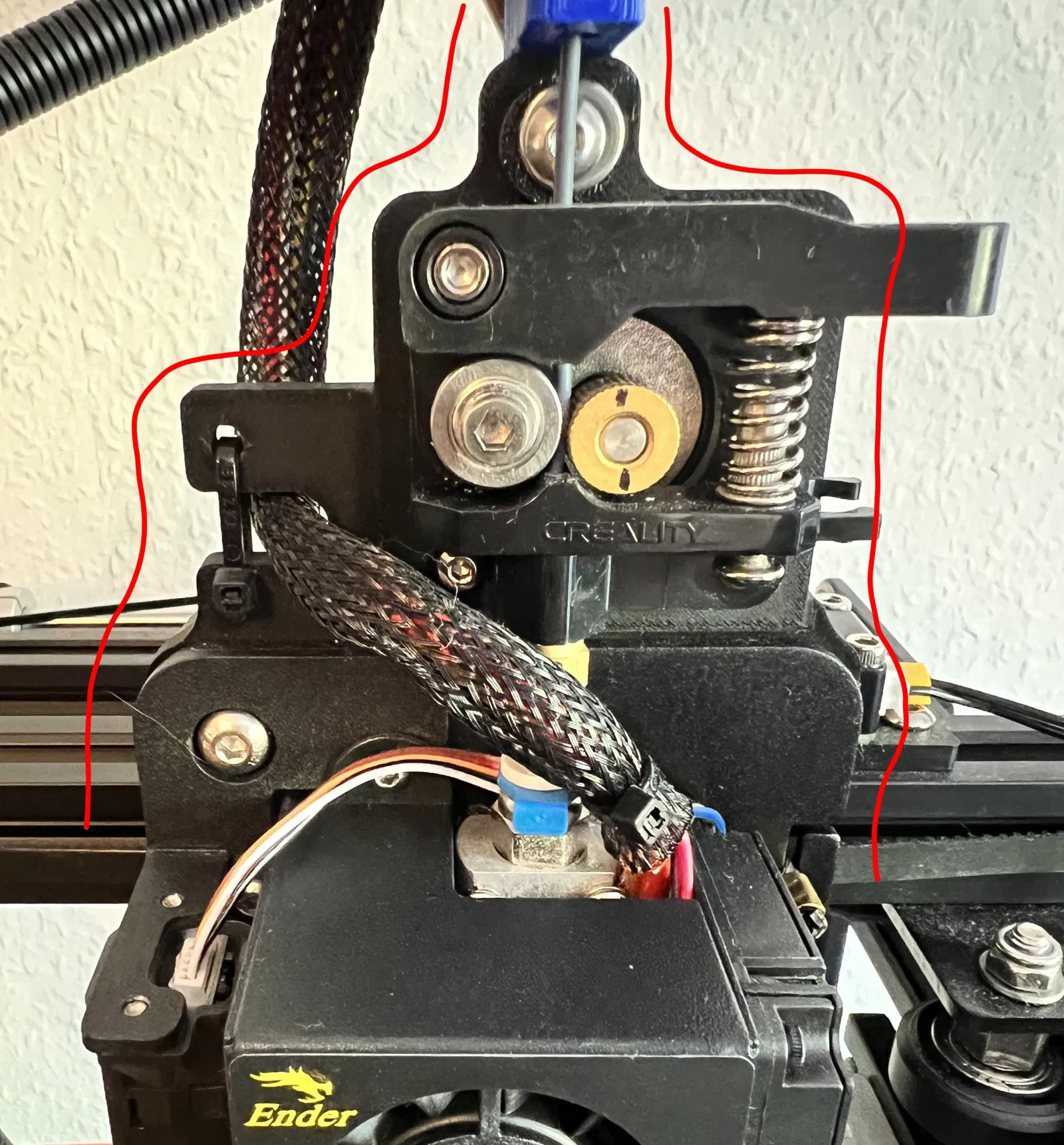

Việc độ bộ đùn kiểu Direct Drive lý thuyết chỉ cần một con ốc. Ưu điểm của đế giữ của tôi là không cần phải vặn vào các con lăn dẫn hướng. Đế giữ được gắn vào các ống lót của con lăn dẫn hướng và được cố định từ phía trước bằng ốc của hộp quạt làm mát.

Có thể sử dụng tất cả các bộ phận nguyên bản.

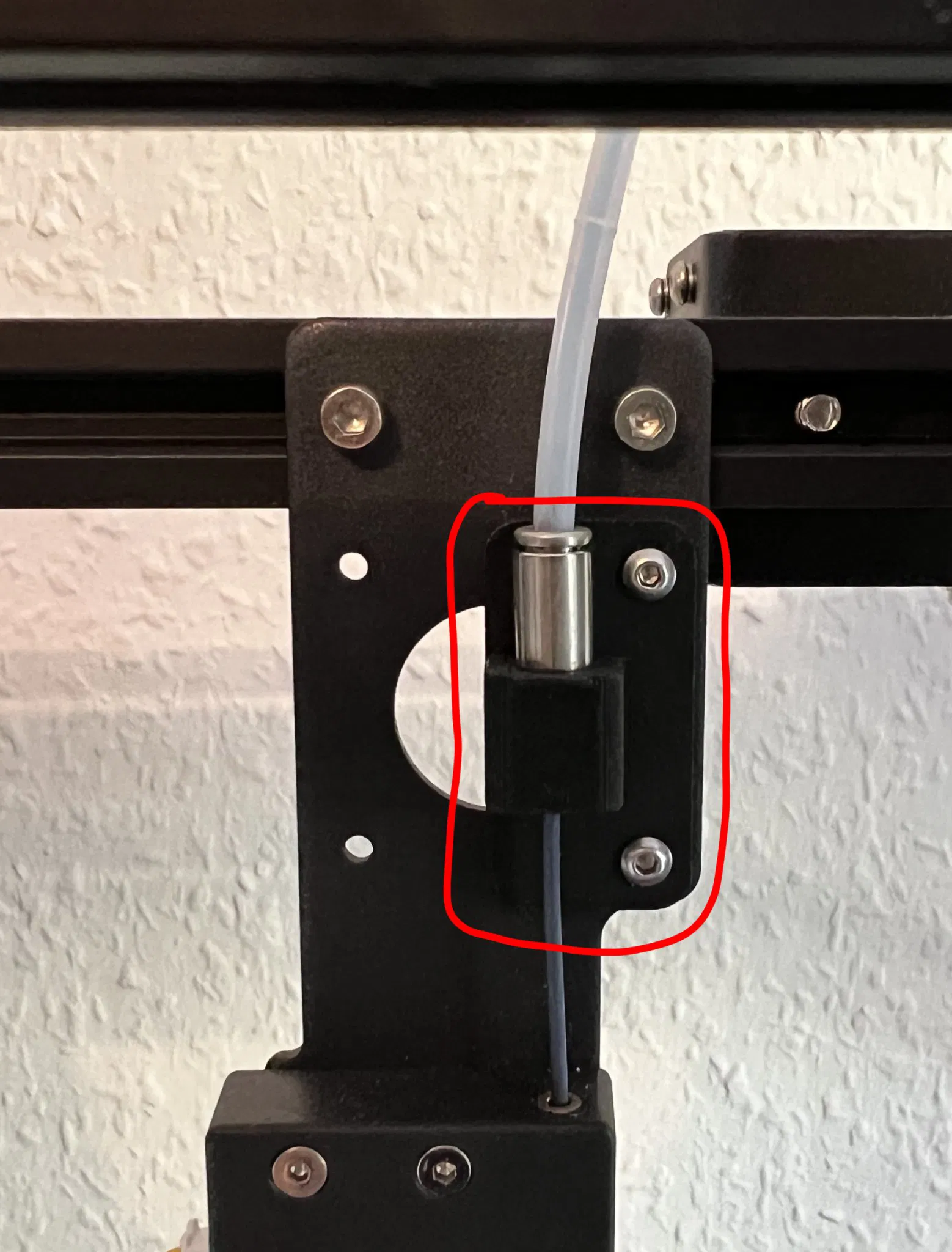

Một cần gạt filament giúp ống PTFE (Bowden) được dẫn sạch từ trên xuống bộ đùn. Nơi bộ đùn từng được gắn trước đây, giờ là một ống dẫn đơn giản giữ đầu kia của ống PTFE. Điều này cho phép mọi thứ được tháo lắp lại trạng thái ban đầu trong vài phút.

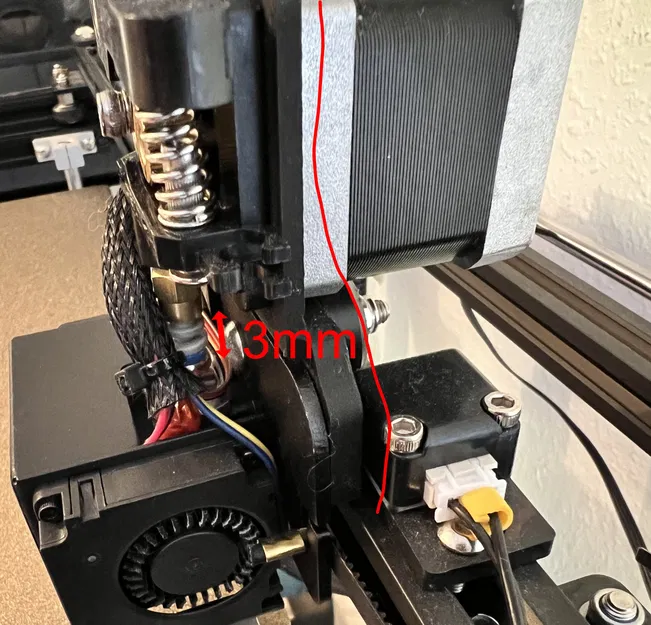

Do đó, khoảng cách giữa đầu ra bộ đùn và đầu vào hotend chỉ khoảng 3mm. Ngay cả các giải pháp mua sẵn đôi khi cũng không đạt được điều này.

Cần đổi chỗ dây 1 và 3 trên động cơ bước, vì động cơ quay theo hướng ngược lại hoàn toàn trong vị trí lắp đặt này (Cảm ơn YTPanloverStudios).

Chắc hẳn ai sở hữu máy in 3D giờ cũng có sẵn các ống lót ren ép, vì chúng cần thiết.
