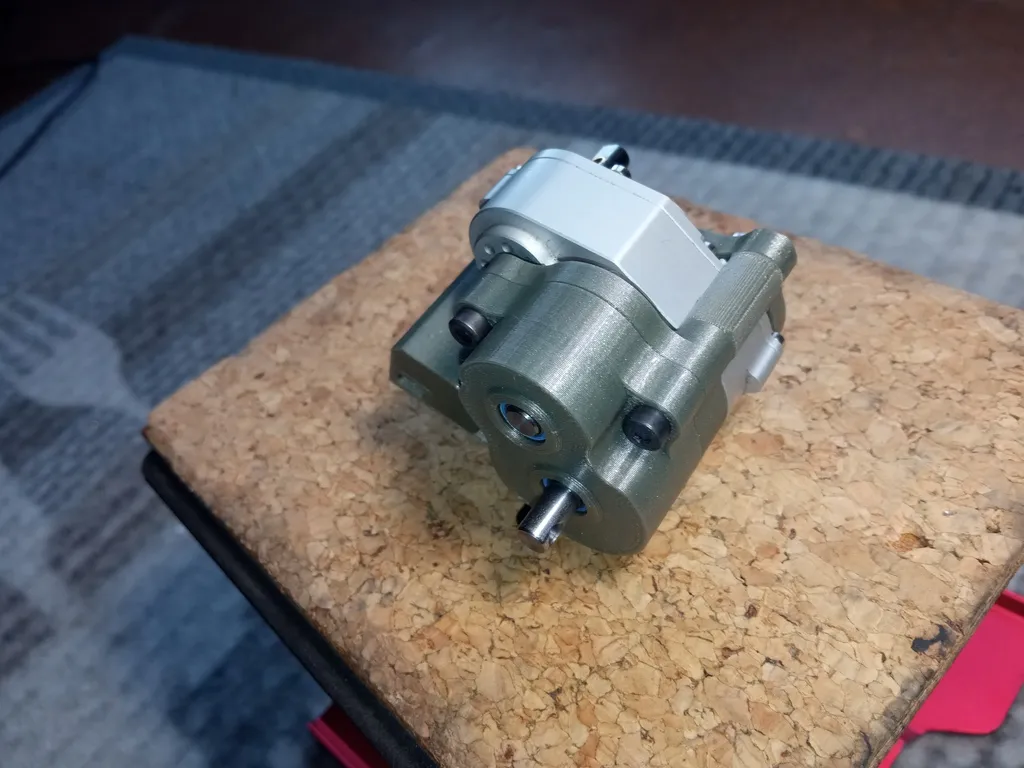

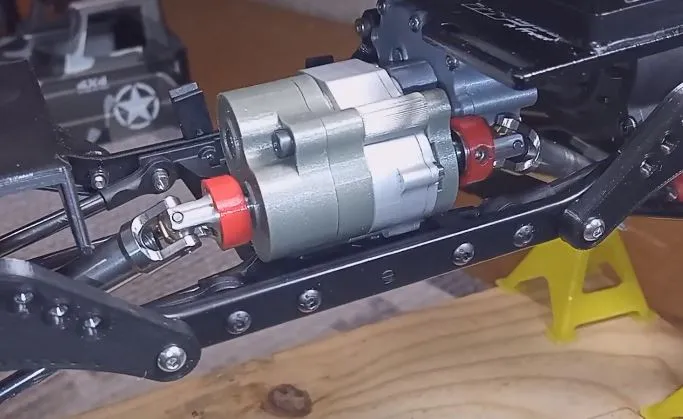

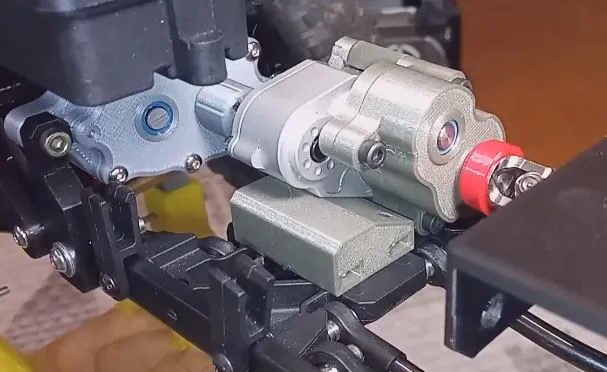

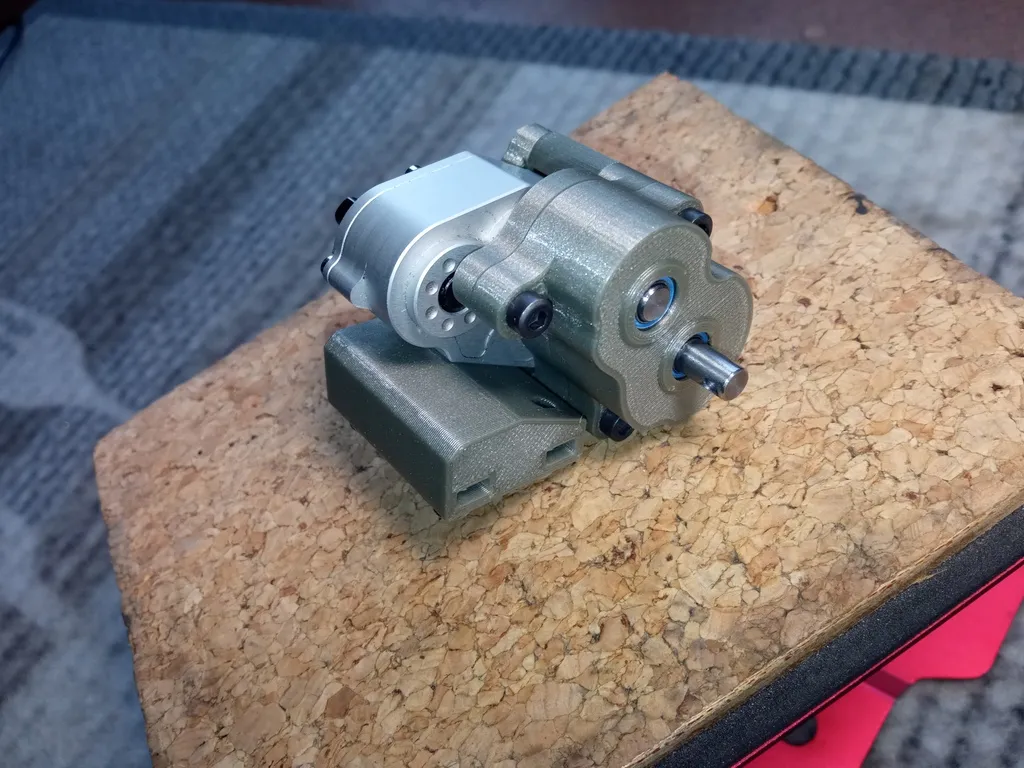

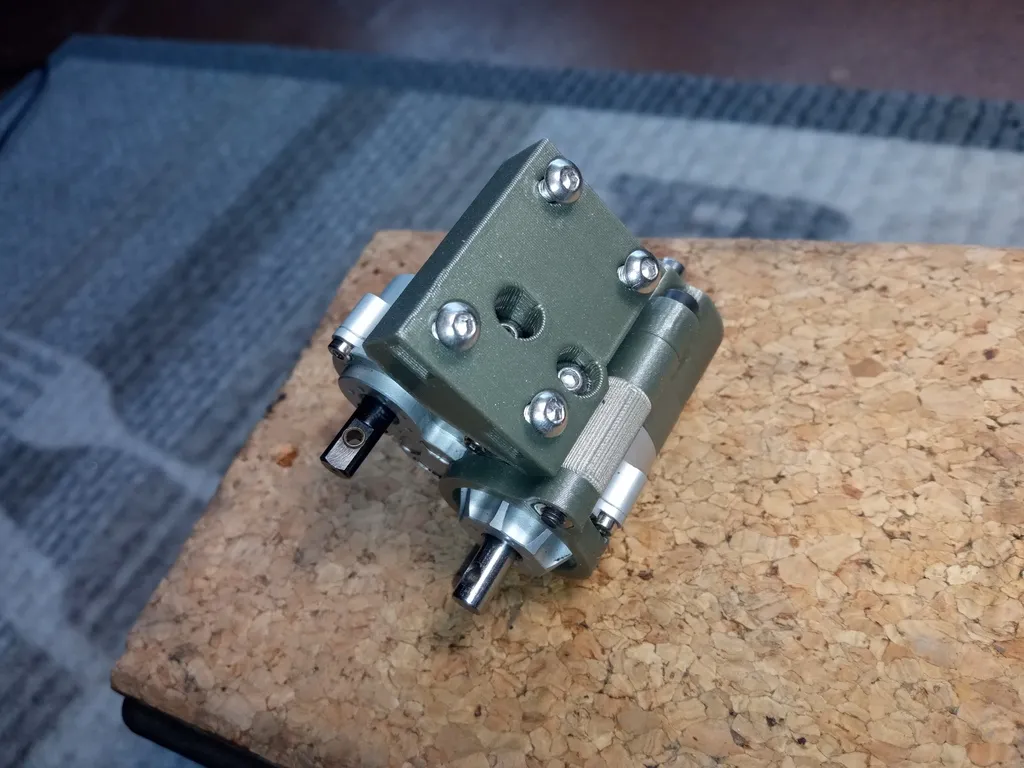

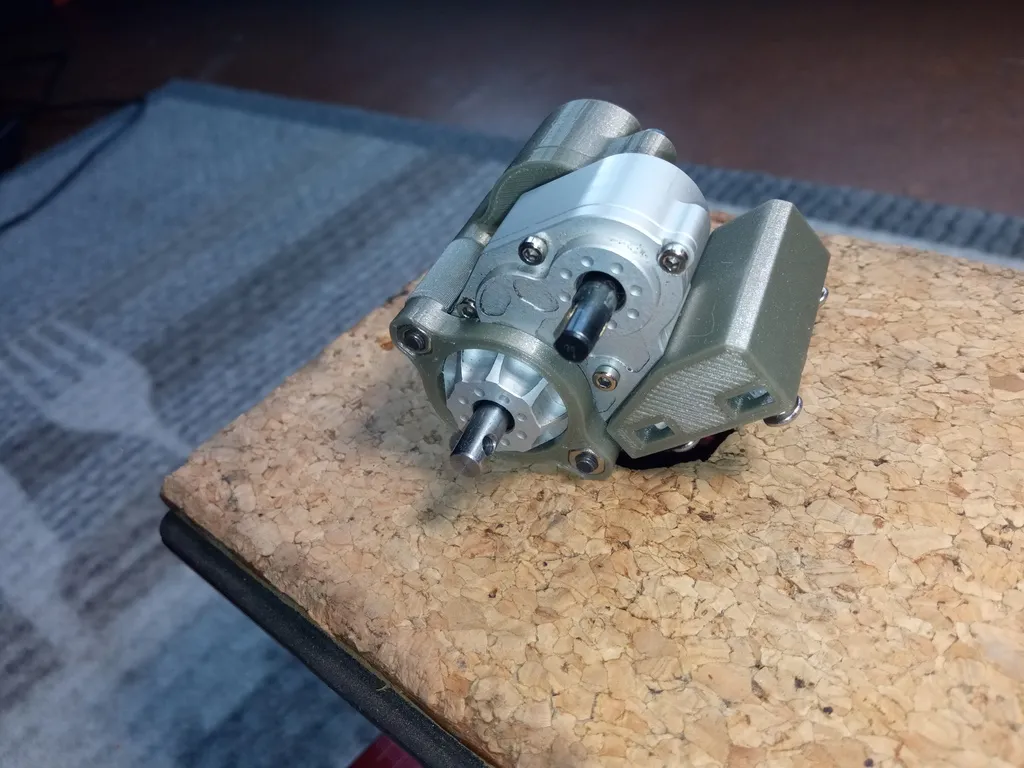

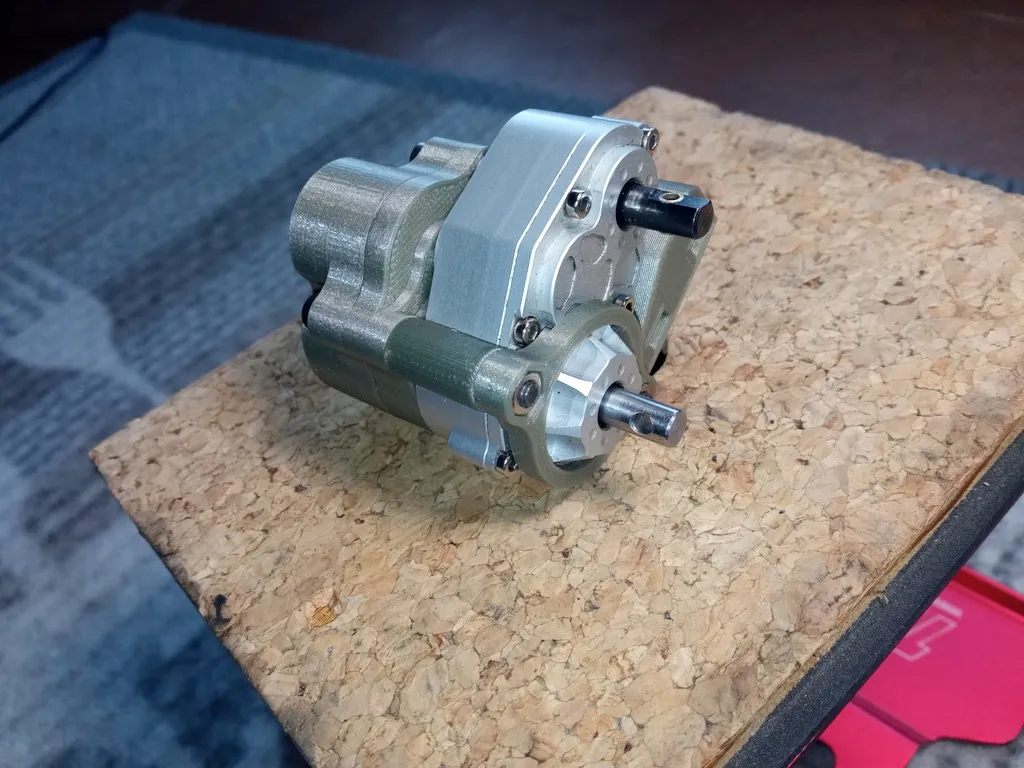

CRX1 Hộp Fimonda + Overdrive Lắp Thêm

Mô tả:

Tính toán Overdrive: 26x26 / 30x30 = 0.75 và 1 - 0.75 = 0.25 => overdrive = 25%

Lựa chọn cho việc vượt chướng ngại vật ở tốc độ thấp thì tốt hơn, không nên sử dụng ở tốc độ cao trên bê tông và nhựa đường.

Nên sử dụng kèm bộ giảm tốc nếu động cơ có chổi than.

In ấn:

PLA - Lớp cắt 0.2 - Mật độ 30% - Hỗ trợ hữu cơ từ khay in

Bánh răng: PLA - Lớp cắt 0.1 - Mật độ 100%

Vật tư cần thiết:

1 vít Chc, M3x10 (để cố định hộp overdrive)

2 vít Chc, M3x35 (để cố định hộp overdrive)

3 đai ốc M3 (để cố định hộp overdrive)

4 đai ốc M3 (để cố định giá đỡ hộp overdrive vào khung CRX1)

4 vòng bi Ø5Ø8x2.5

4 chốt Ø2x10 (cho bánh răng 26 răng và 30 răng)

2 chốt Ø2x6 (để định tâm vỏ hộp)

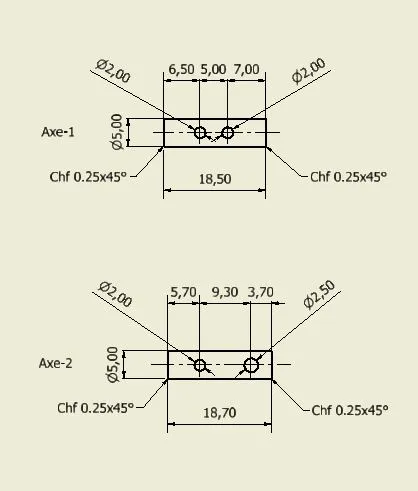

2 trục thép Ø5 theo bản vẽ (việc khoan lỗ Ø2 và Ø2.5 cần cẩn thận)

4 vòng đệm Ø5Ø7x0.3 để định vị trục overdrive

Lắp ráp:

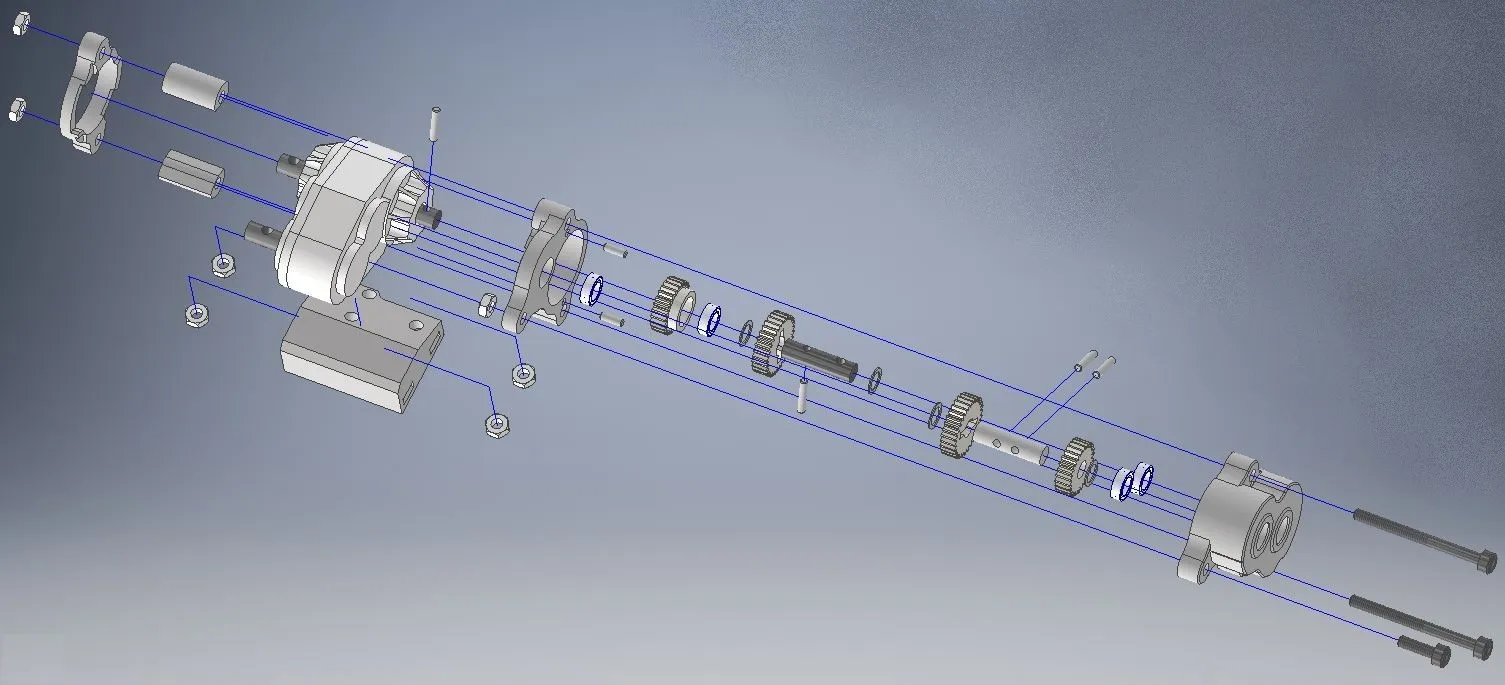

Xem hình ảnh tháo rời + video

Sử dụng:

Hoạt động tốt với bánh răng in 3D, nên ưu tiên bánh răng kim loại để chắc chắn hơn.
