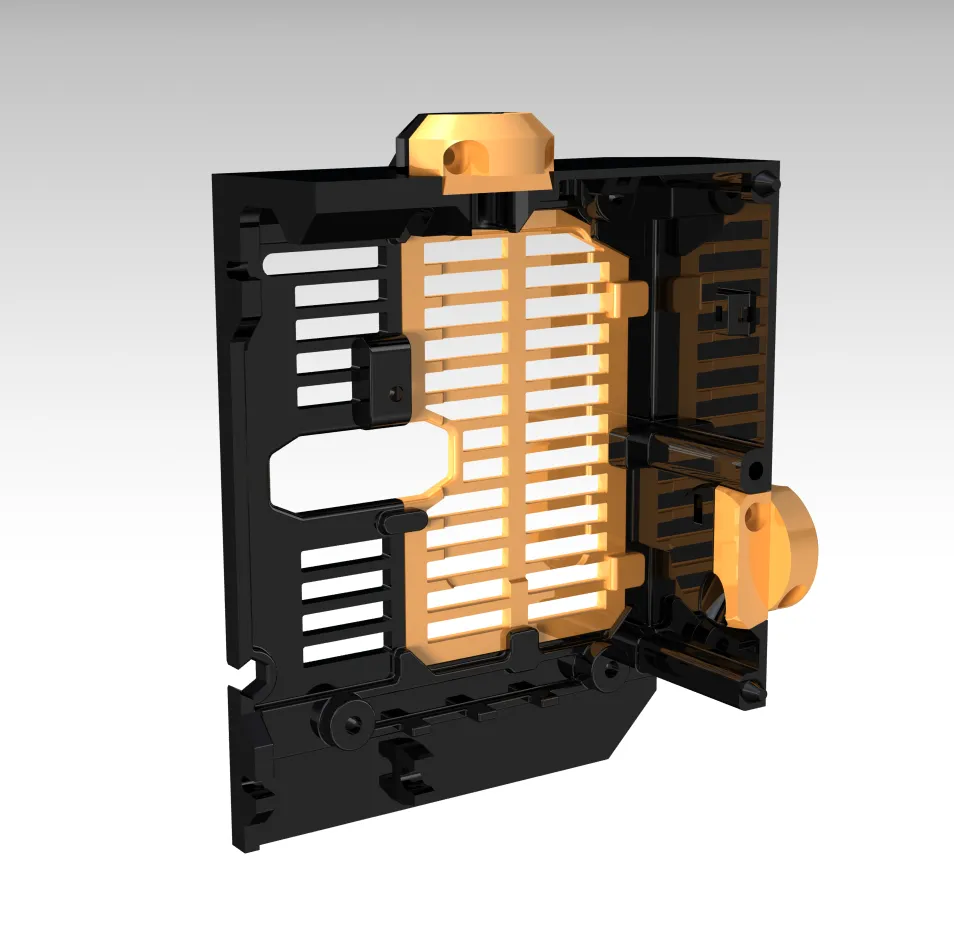

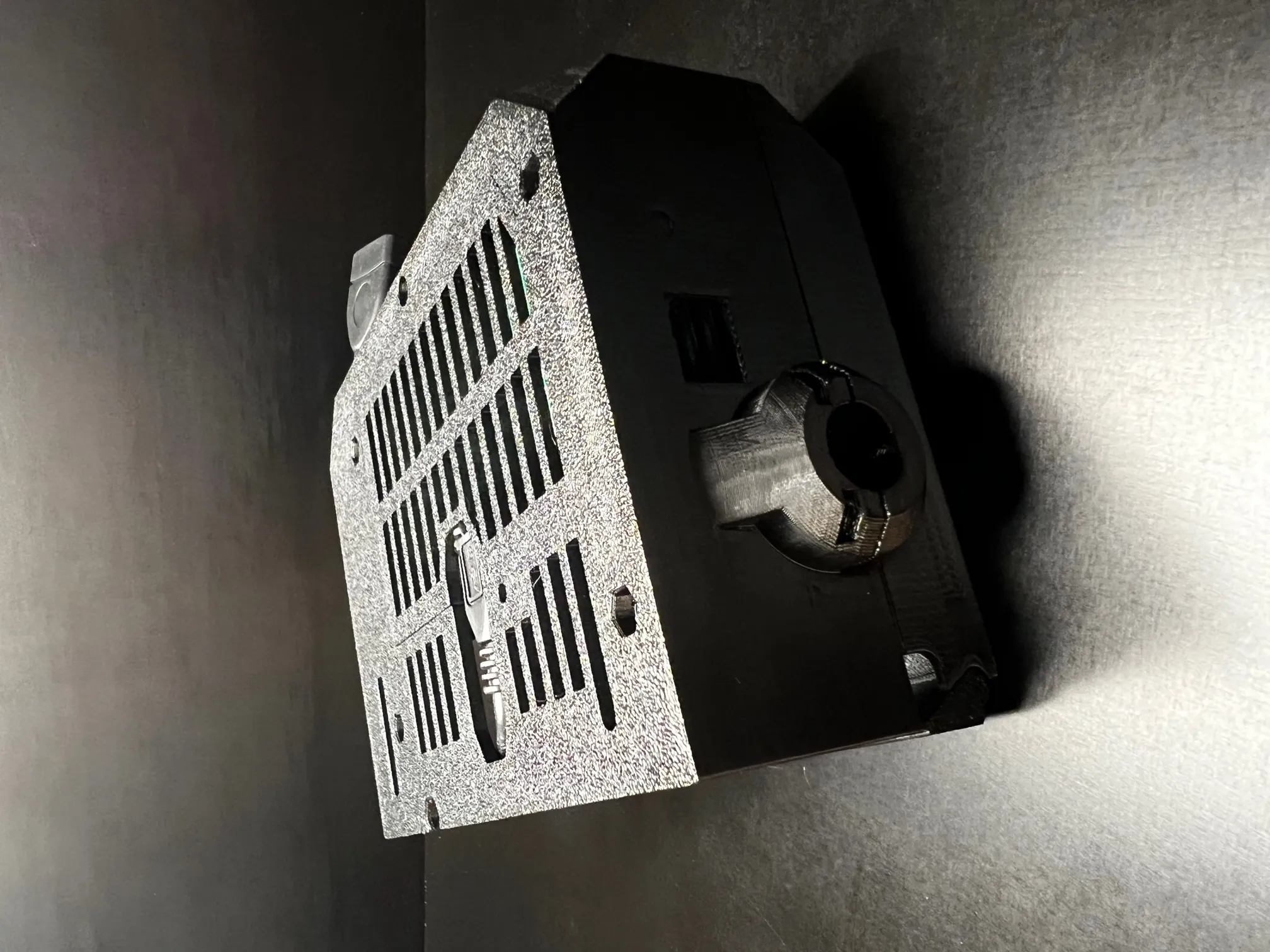

Nâng cấp vỏ Einsy cho MK3/S lên MK3S+

Máy MK3 cũ đáng tin cậy của bạn có vẻ hơi ảm đạm với sự xuất hiện của MK4 mới?? Có thể bản nâng cấp vintage này sẽ giúp ích cho bạn.

Tôi nhận thấy rằng Prusa vẫn cung cấp phiên bản OEM của bộ này, vì vậy tôi quyết định đăng bản thiết kế của mình mặc dù tôi đã thiết kế nó cách đây bốn năm cho MK3S+ của riêng mình. Đây là phiên bản tương tự của các Clip Cáp Standard Base, Cửa, Extruder và Heatbed. Nó cũng bao gồm một số tính năng bổ sung. Tôi biết rằng hầu hết mọi người đã chuyển sang phiên bản khác, nhưng nếu bạn cần sửa chữa của mình, đây có thể là một lựa chọn tốt.

Tính Năng Bổ Sung

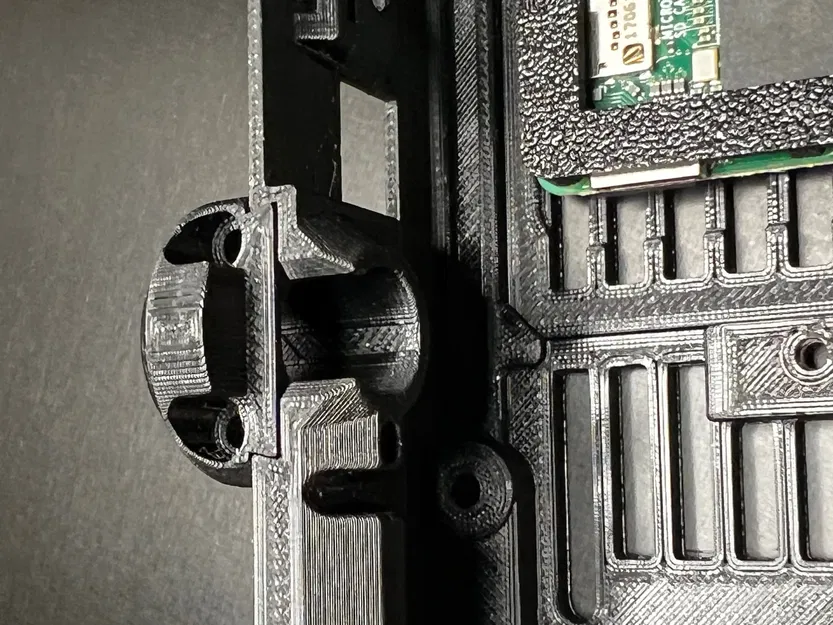

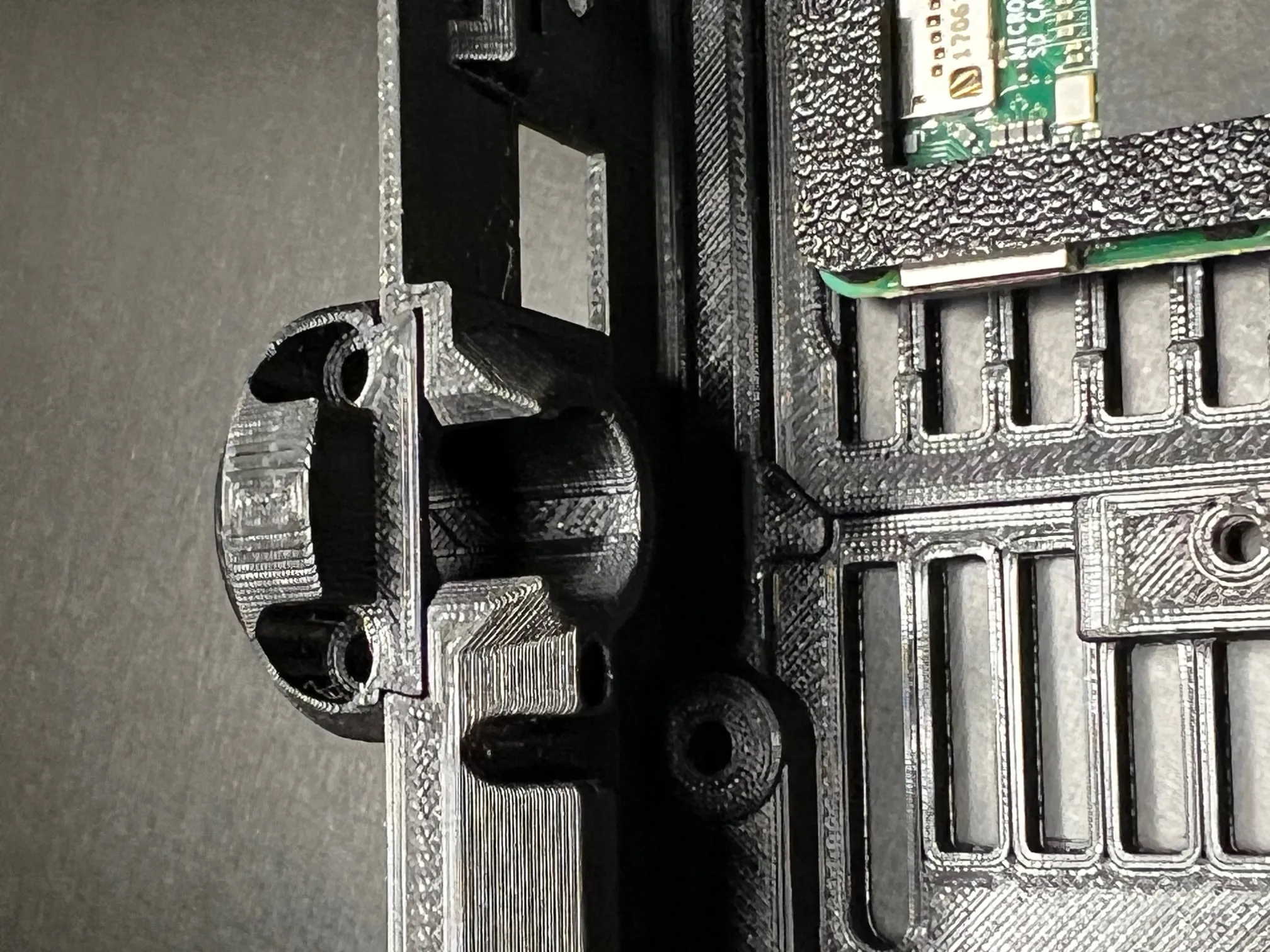

Clip Cáp Extruder Trên có một giá đỡ dạng rãnh khóa vào Base Einsy để dễ dàng lắp ráp và bảo trì cáp.

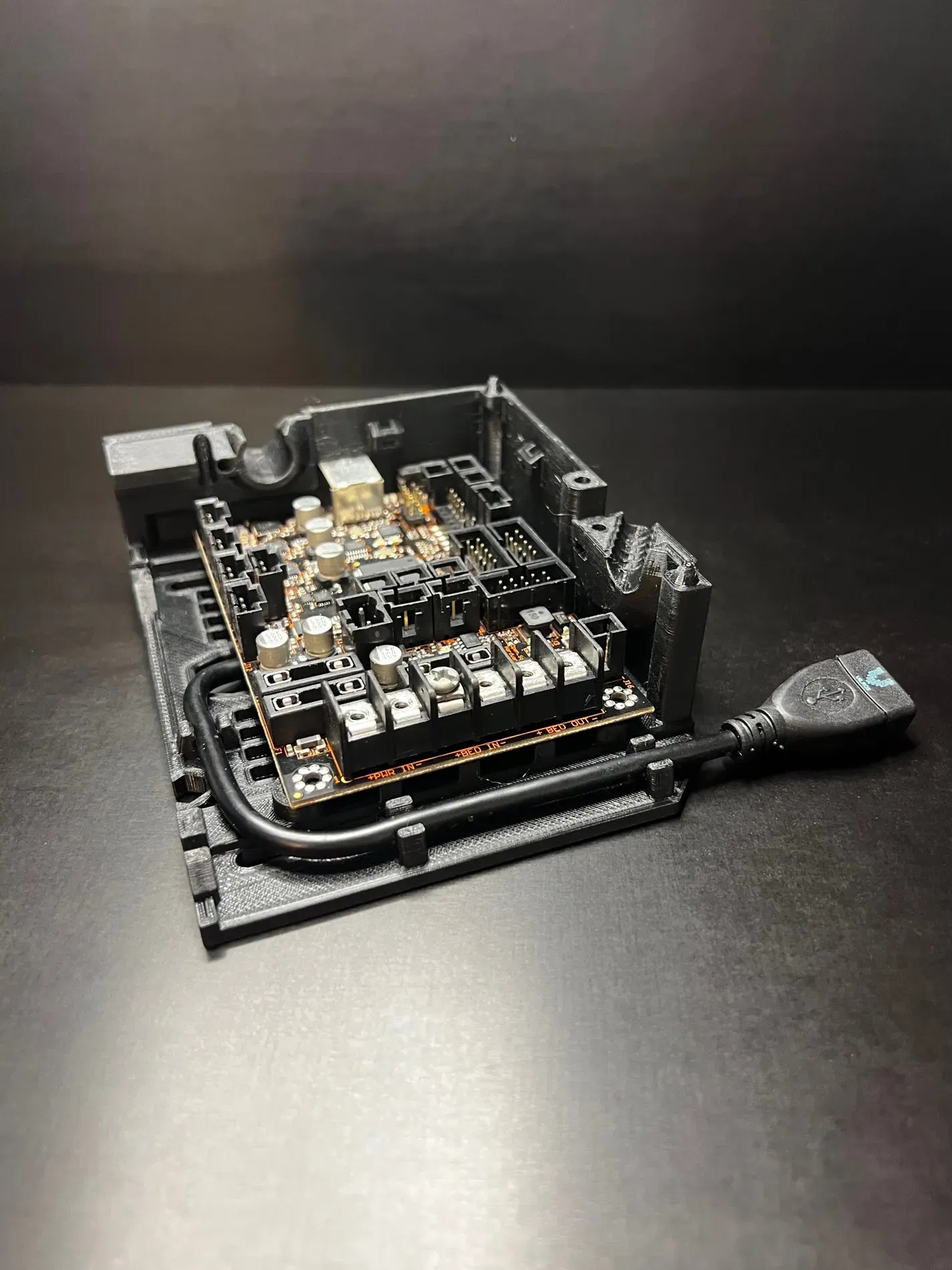

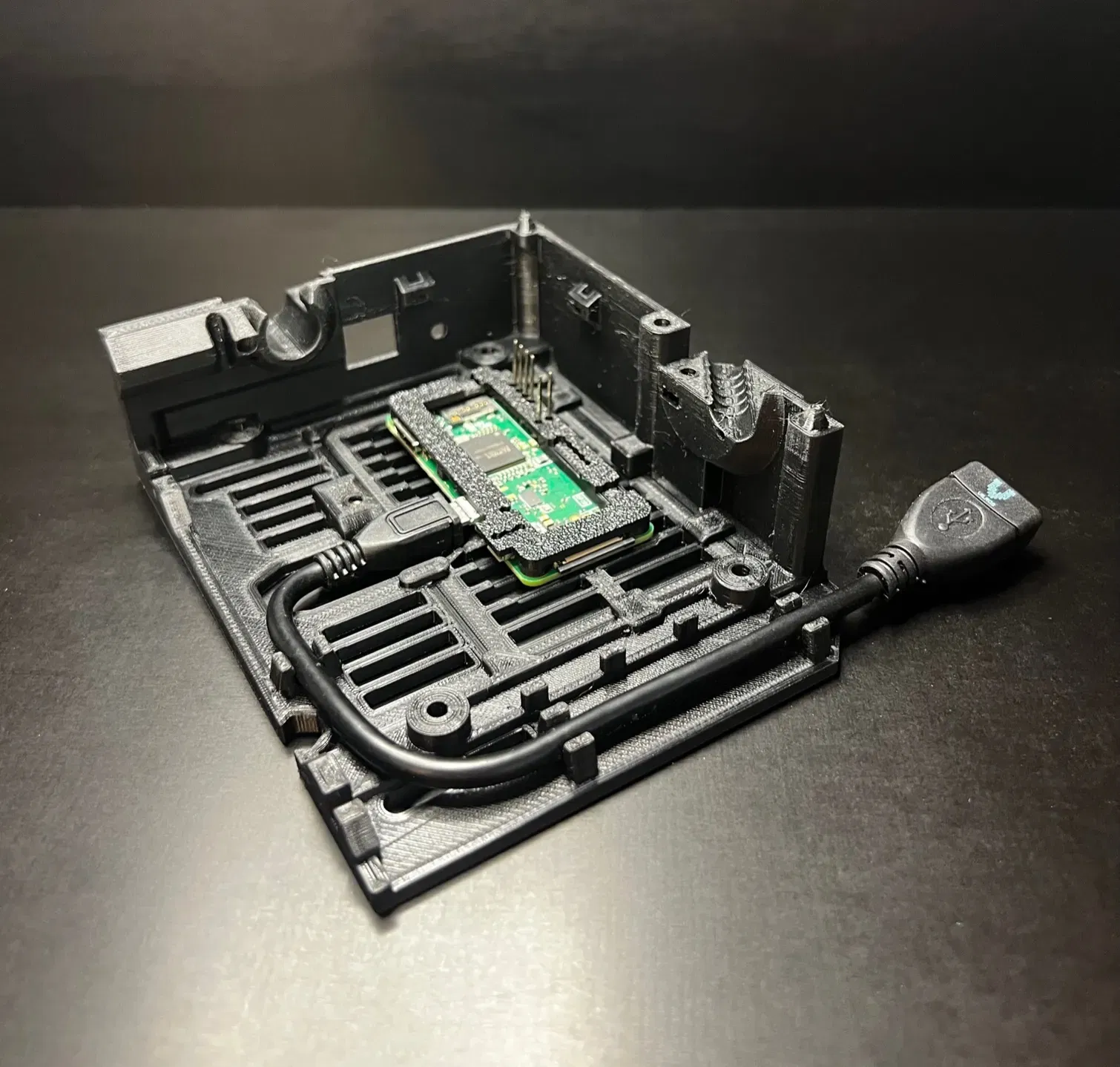

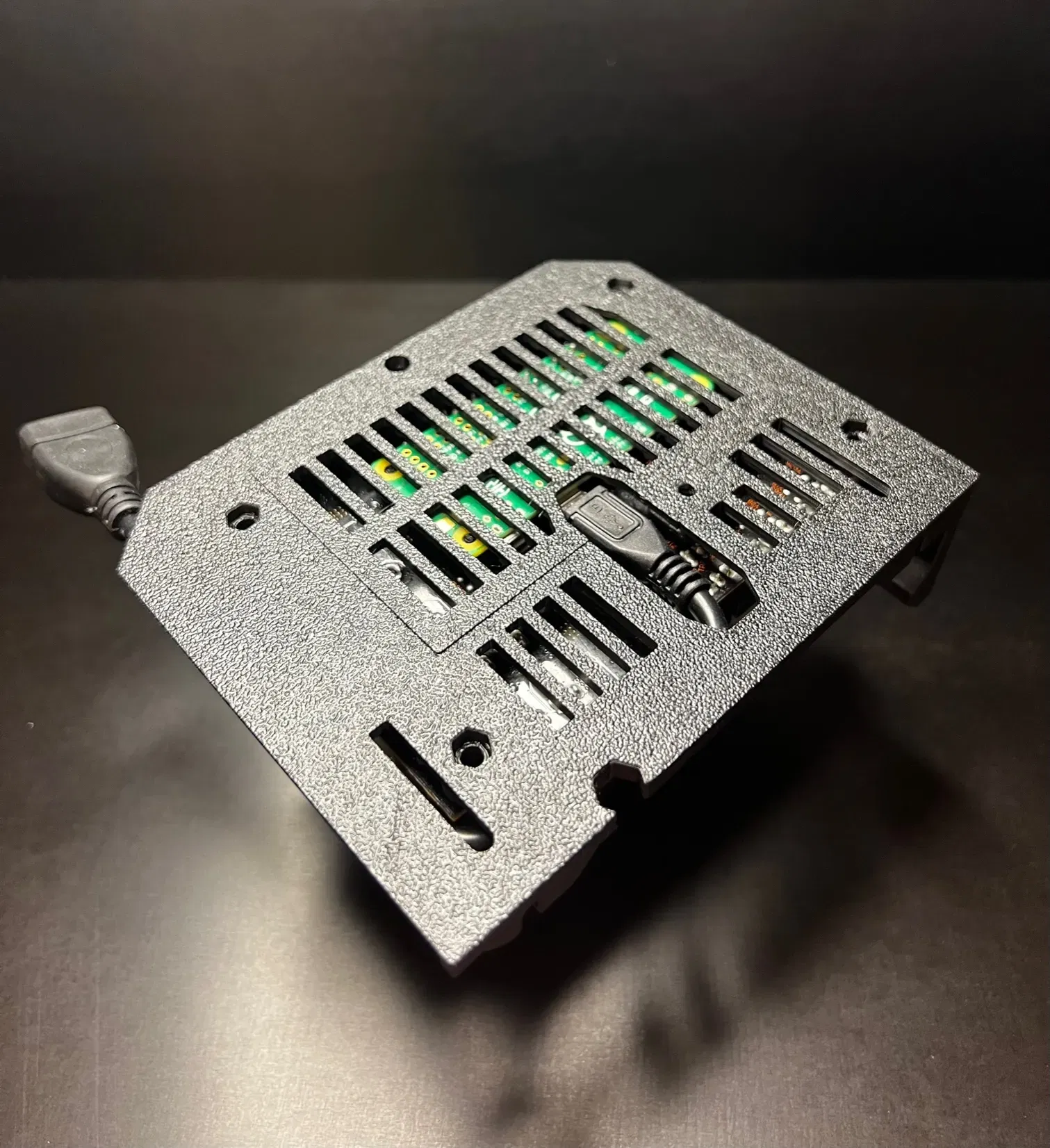

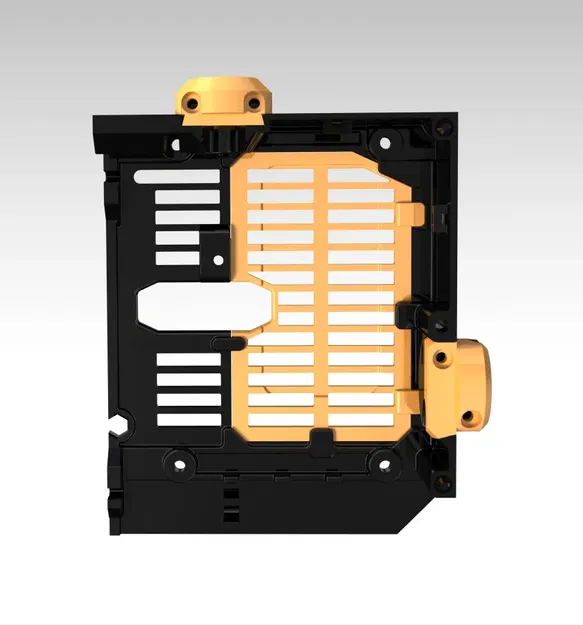

Base Einsy này có một nắp cửa Raspberry Pi tùy chỉnh. Nó cũng bao gồm các tính năng quản lý cáp Raspberry Pi tùy chỉnh. Nó cũng cung cấp thêm hỗ trợ dưới bảng Rambo trong khi siết chặt các vít nguồn và lắp đặt cáp.

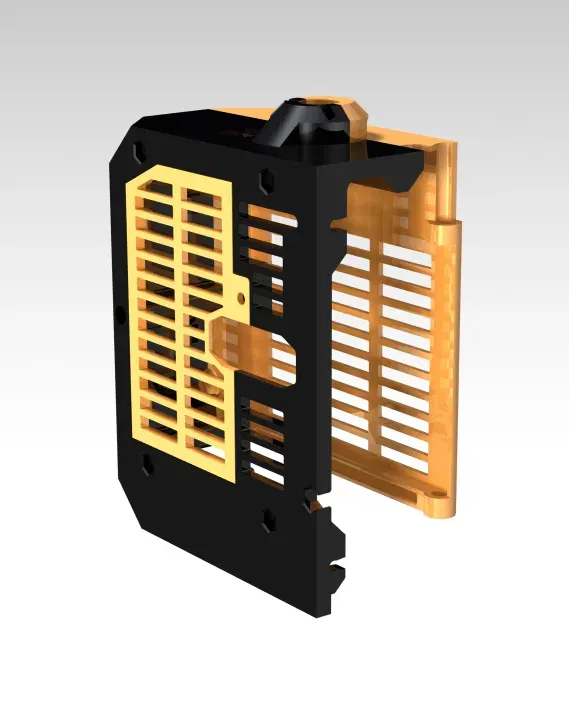

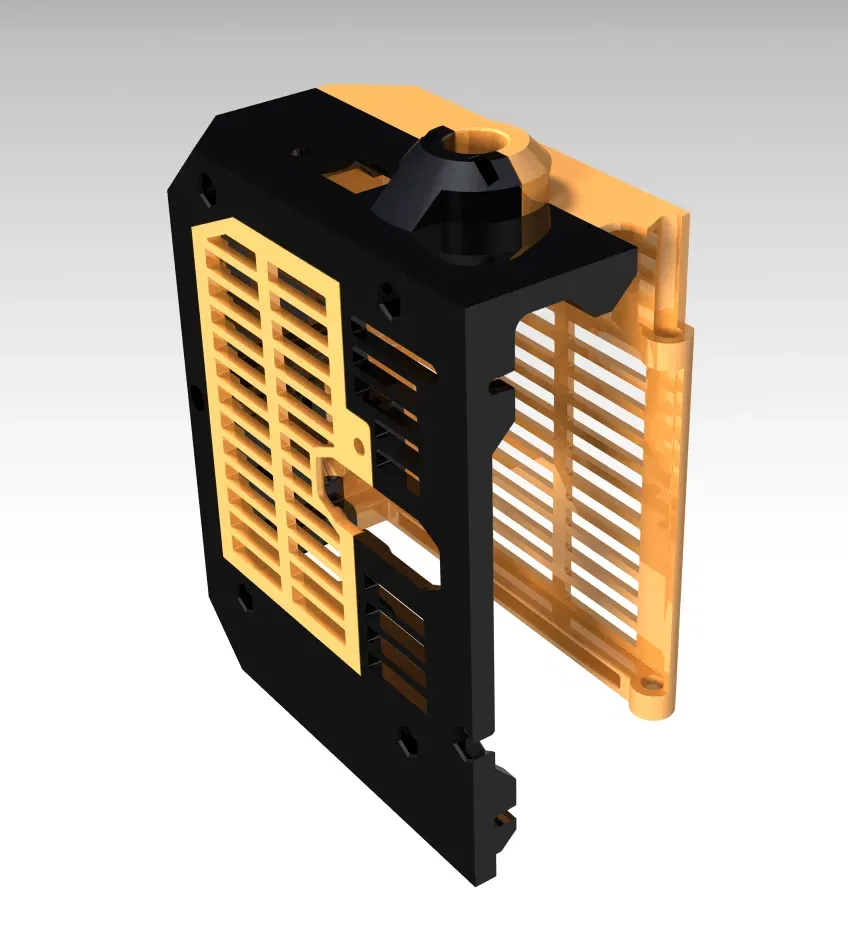

Cửa Einsy (bên nhiệt) đã sẵn sàng cho cáp MMU.

Xin lưu ý;

Nắp cửa Raspberry Pi sẽ yêu cầu;

(1) Vít đầu lục giác bằng thép không gỉ 18-8, M3 × 0.5 mm, dài 6 mm. (McMaster.com #91292A111.)

(1) Đai ốc vuông M3n (có thể là đai ốc dự phòng trong túi linh kiện của bạn?)

Chiều dài của vít này rất quan trọng, nếu không bạn sẽ chạm vào/làm hỏng bảng Rambo.

(Các phần trên và dưới của bản lề Einsy vẫn giữ nguyên.)

Cài Đặt

Sử dụng Prusament PETG, chiều cao lớp 0.2 mm, cài đặt chất lượng trong eSlicer. đầu phun 0.4, 15% lấp đầy (hỗ trợ là cần thiết cho một số bộ phận trong dự án này.)

Độ dày lớp; 4 đáy 4 bên 4 trên cùng

Sự điều chỉnh này đã hoạt động rất tốt mà không có vấn đề gì. Đây là một bản nâng cấp tốt cho MK3 đáng tin cậy của bạn, nếu bạn chưa tham gia bữa tiệc MK4.

Theo dõi/tham khảo hướng dẫn lắp ráp điện của MK3 gốc khi cần.

Nếu bạn quyết định đăng một bản làm, cảm ơn bạn!

Trân trọng, -Printium 3D
