Khối Chặn Ống Lớn VRC – Thay Thế In 3D

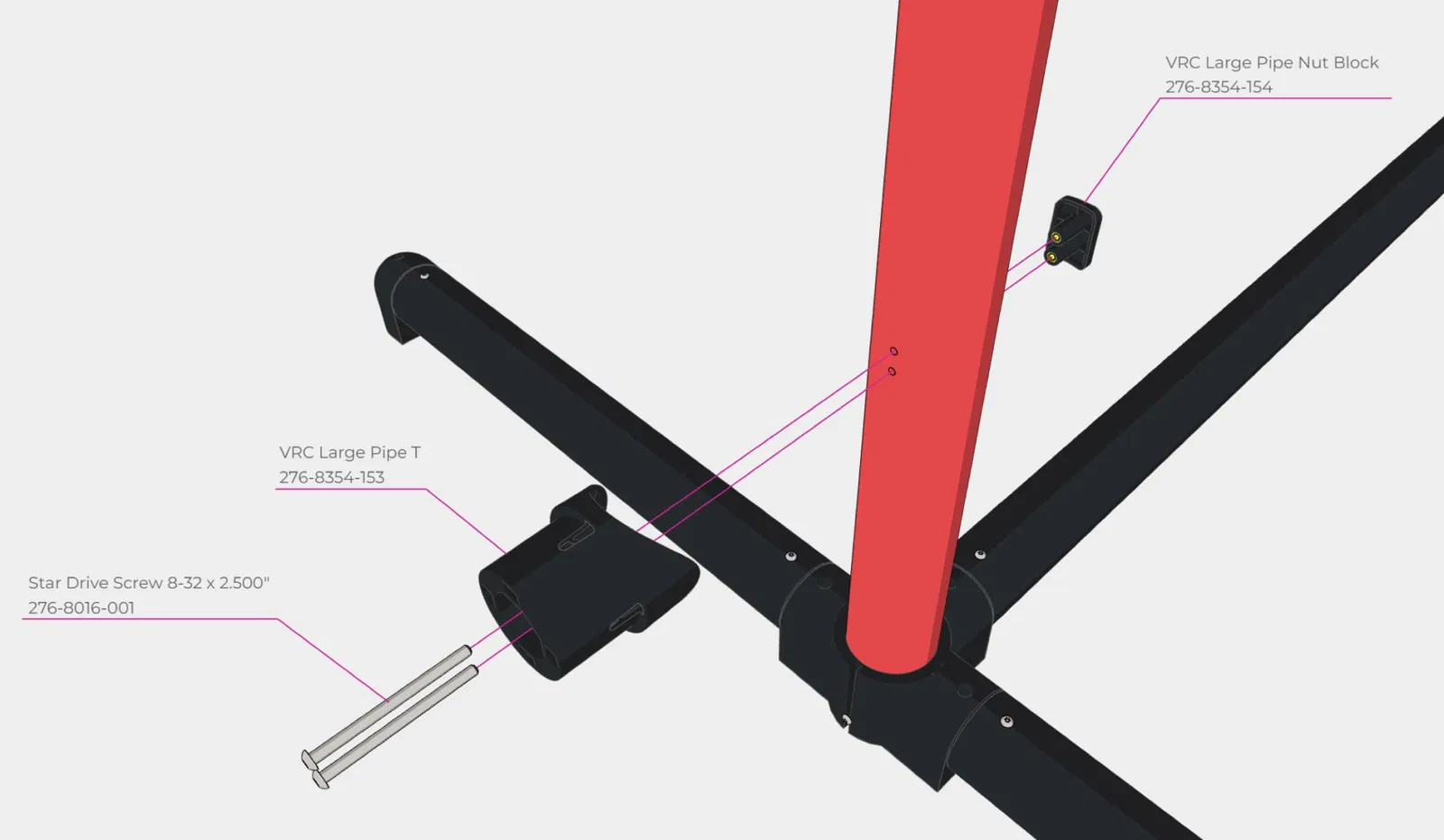

Đây là một bộ phận thay thế in 3D cho bộ phận “VRC Large Pipe Nut Block” (276-8354-154), một bộ phận trên sân VRC Over Under. Bộ phận này dùng để giữ các bộ phận ngang và dọc của thanh nâng với nhau. Trên sân của mình, một trong những bộ phận gốc bị hỏng khi cụm chắn/thanh nâng bị thanh nâng ngang nắm lấy, làm cho các chèn ren ép nóng bị bung ra khỏi bộ phận nhựa.

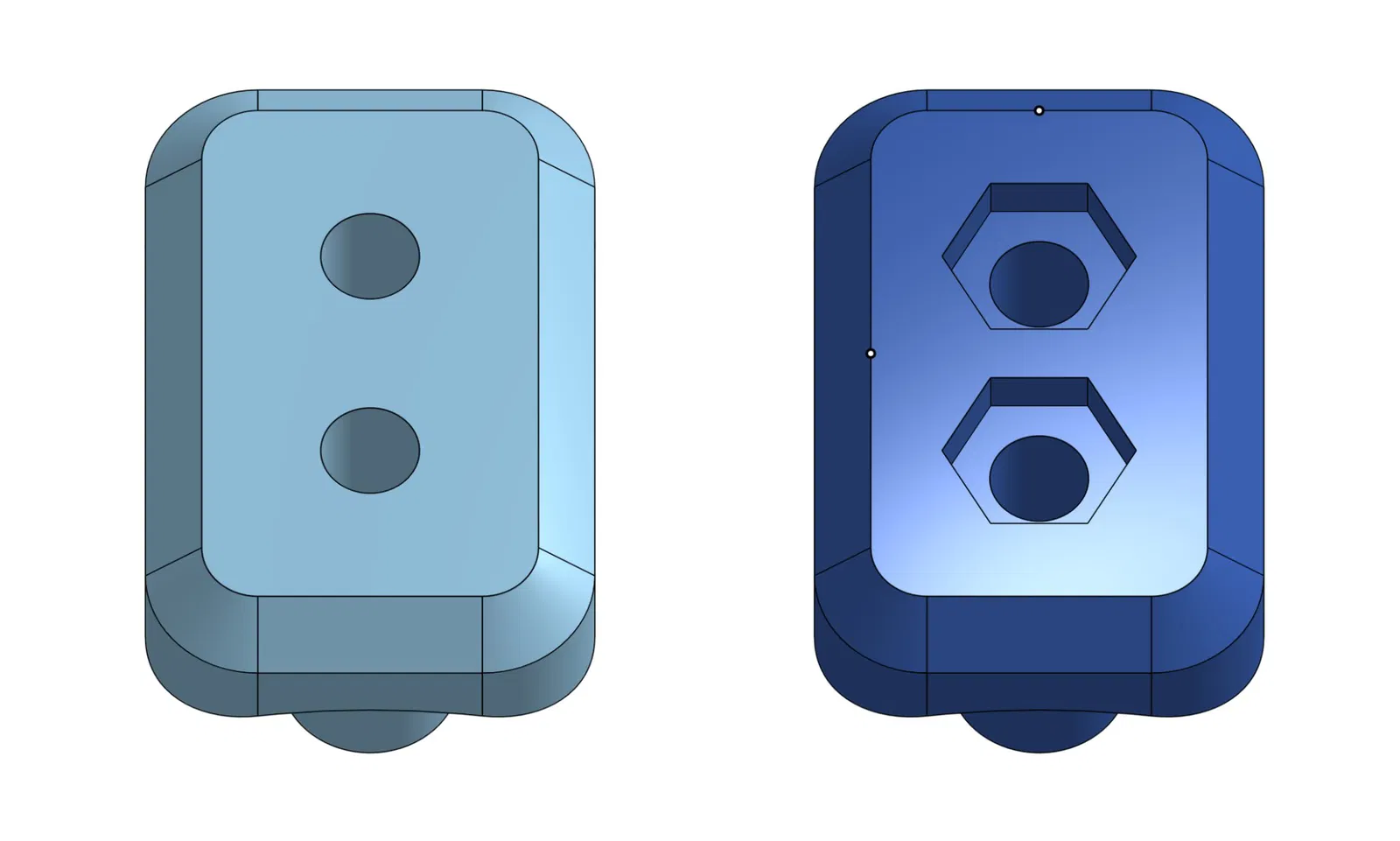

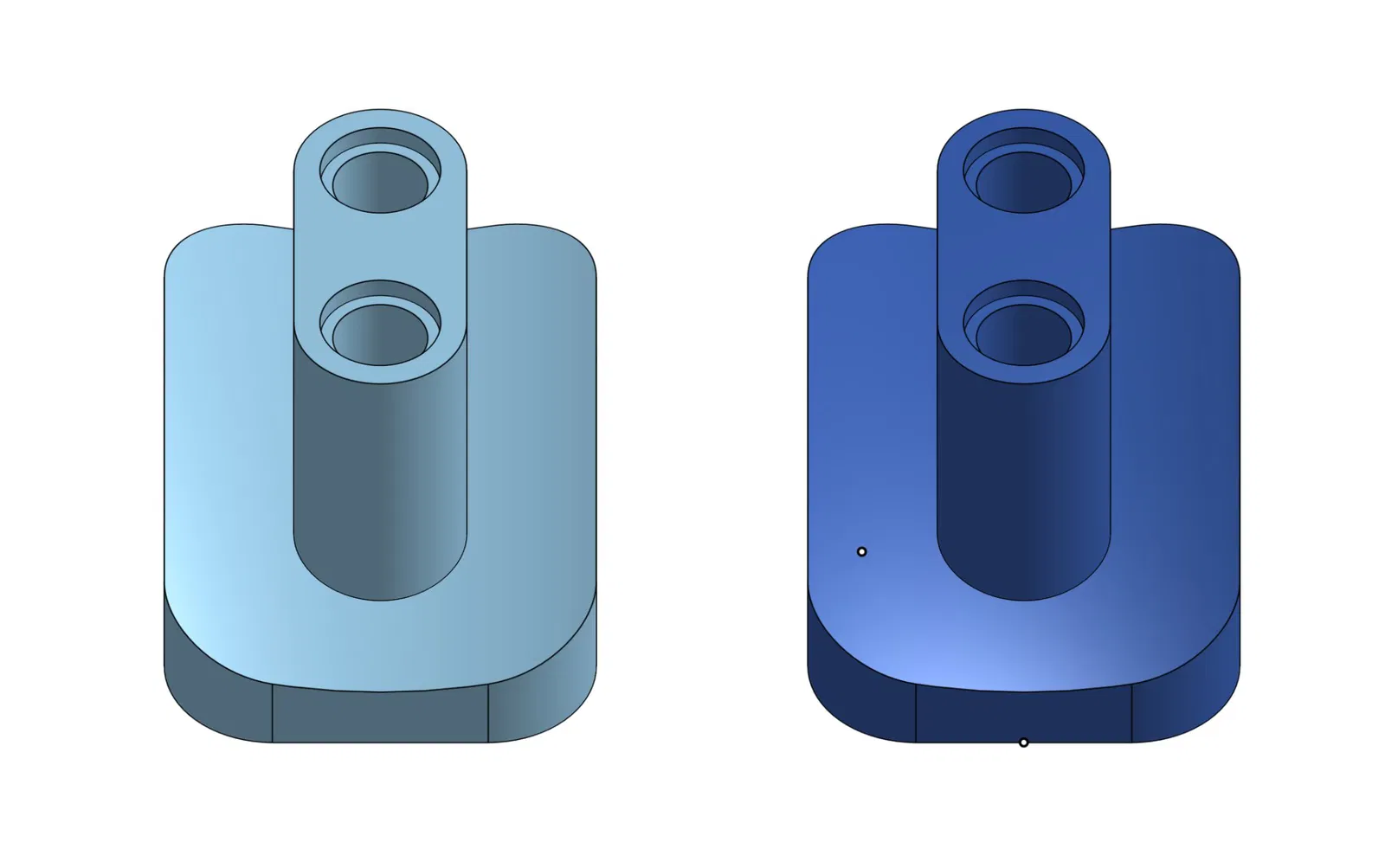

Có hai biến thể của bộ phận. Một loại được thiết kế để sử dụng chèn ren chịu nhiệt 8-32 và có thể dùng để thay thế trực tiếp bộ phận gốc. Loại còn lại có chỗ để đặt một vài đai ốc khóa 8-32, nhưng điều này sẽ yêu cầu ốc vít dài hơn so với bộ lắp ráp sân đi kèm.

Bộ phận này có thể in mà không cần hỗ trợ theo hướng đặt mặt phẳng lớn xuống bàn in, nhưng điều này có thể làm bộ phận bị gãy dọc theo các đường lớp do ứng suất. In theo hướng khác với một chút hỗ trợ sẽ tạo ra bộ phận chắc chắn hơn.

File thiết kế có sẵn tại đây trên Onshape.
