Tản nhiệt 3 quạt cho Octopus 1.1 / Pro

Cập nhật: Giờ có tùy chọn ống đồng (heatsert) sử dụng ống đồng tiêu chuẩn của Voron.

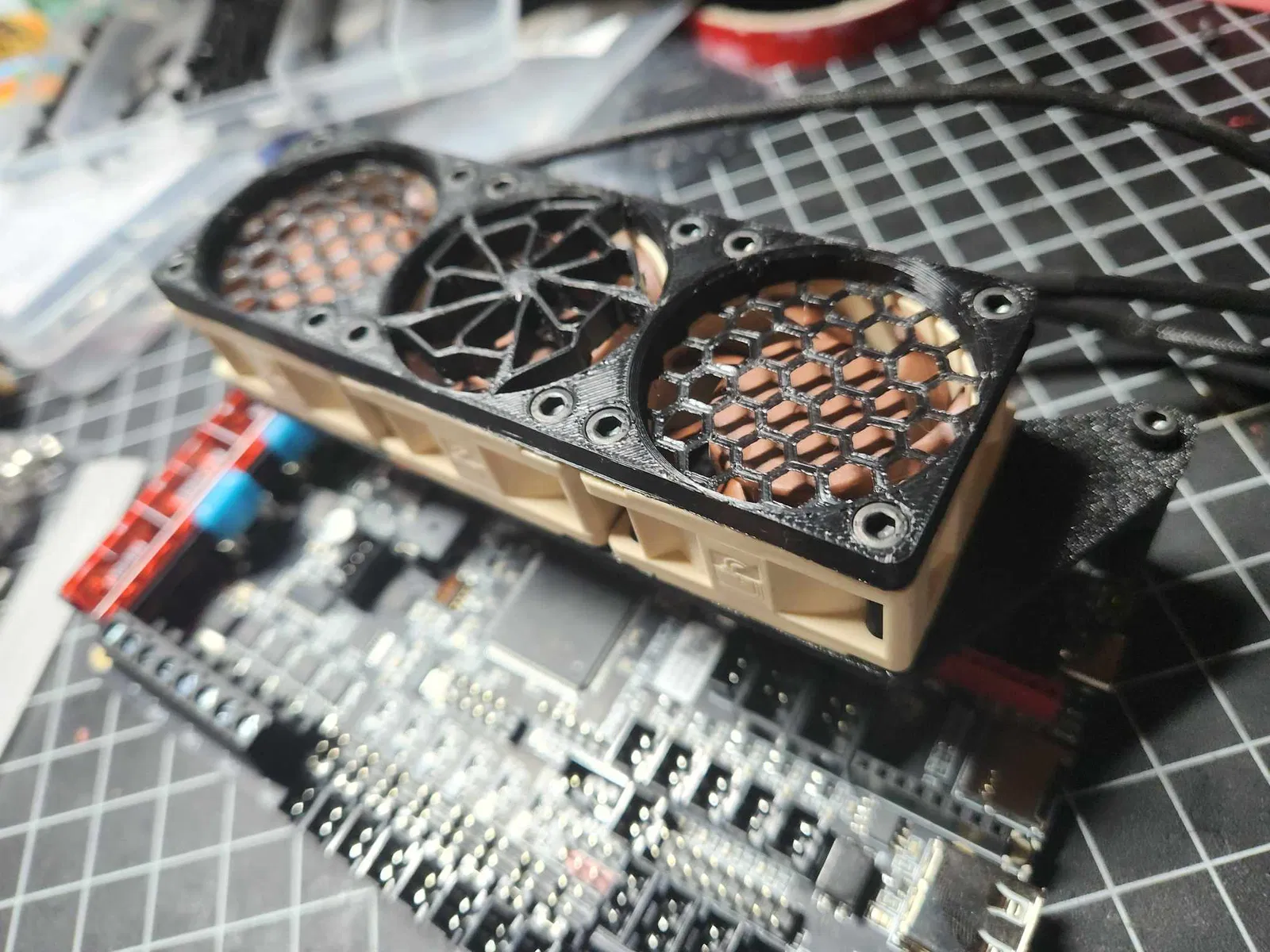

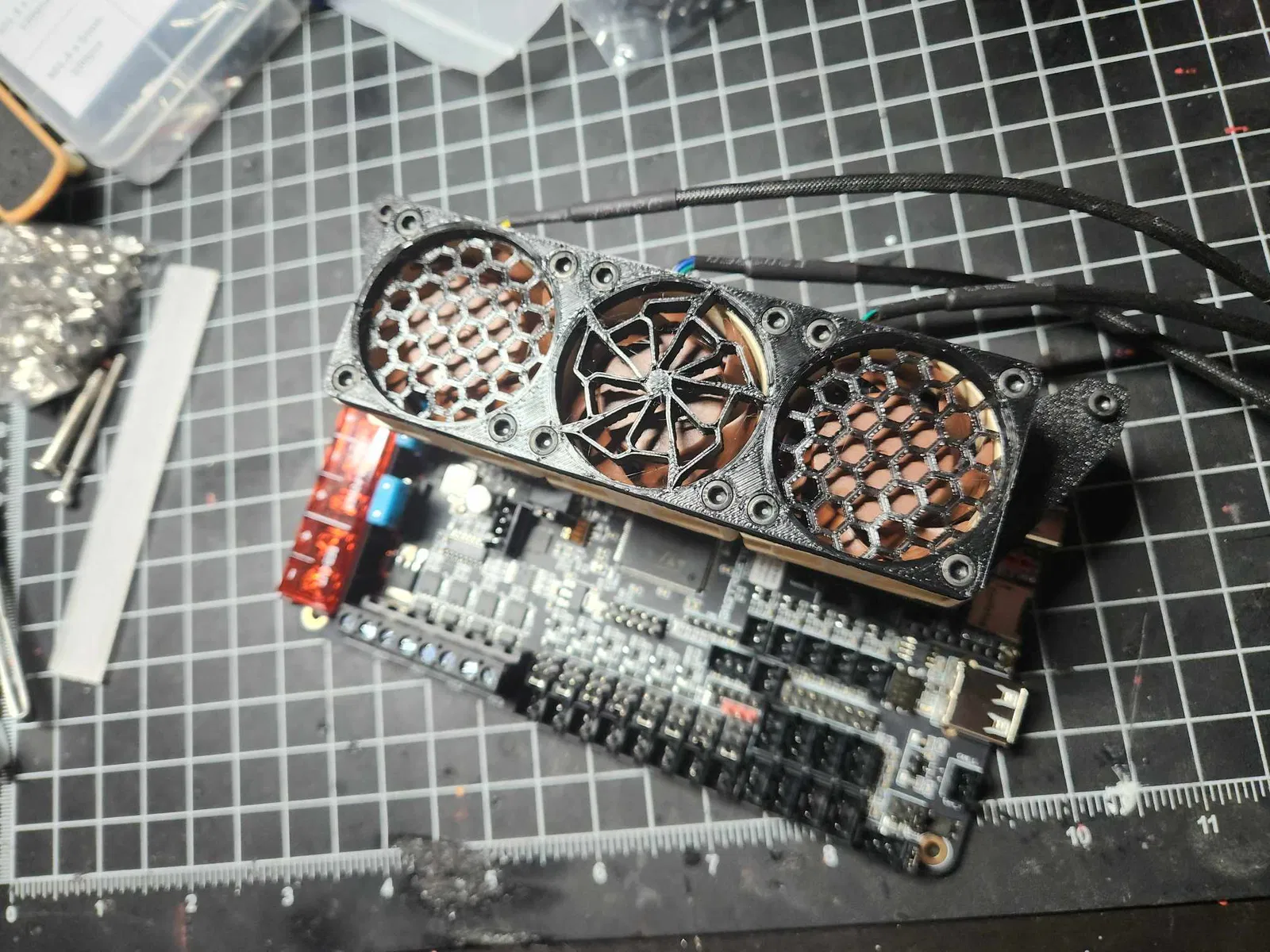

Thiết kế này dùng 3 quạt 40mm để giữ cho các driver stepper trên bo mạch Octopus chạy mát mẻ. Đã xác nhận vừa cho cả Octopus 1.1 và Octopus Pro. Đã thử nghiệm độ thoáng chỉ với driver BTT TMC2209 và tản nhiệt; các nhãn hiệu khác có thể có sự khác biệt nhỏ về chiều cao. Giá đỡ mặc định có khoảng trống 26mm tính từ mặt bo mạch Octopus. Hãy đo thiết lập của bạn để đảm bảo rằng từ mặt bo mạch đến đỉnh của tản nhiệt driver không vượt quá 26mm.

Tôi rất sẵn lòng điều chỉnh chiều cao theo yêu cầu. Vui lòng cho tôi biết chiều cao mong muốn và bạn đang sử dụng loại stepper nào để tiện cho những người làm mô hình sau này.

Kích thước ốc cho quạt sẽ tùy thuộc vào chiều cao quạt. Đối với quạt Noctua 40x20mm, 12 con ốc M3x25mm (SHCS) là hoàn hảo. 12 con đai ốc M3 được sử dụng để cố định quạt. Tôi thường thích dùng ống đồng nhưng tôi có quá nhiều đai ốc M3. Tôi sẽ làm phiên bản ống đồng nếu có yêu cầu.

Kích thước ốc cho giá đỡ sẽ tùy thuộc vào cách bo mạch được gắn ở dưới (ví dụ: ngàm DIN). 2 con ốc M3x35mm (SHCS) là đủ cho hầu hết các trường hợp sử dụng.
