Đầu nối ống hút bụi dạng tham số với đầu nối từ tính.

Dự án OpenSCAD tạo khớp nối ống hút bụi. Mục đích là tạo ra các khớp nối cho phép kết nối ống hút bụi và dụng cụ có đường kính khác nhau. Các cài đặt tham số hỗ trợ một vài loại kết nối. Các loại kết nối có thể được sử dụng ở hai đầu của bộ chuyển đổi. Tùy chọn: * Đầu nối: Khớp nối ống

• Đầu nối: Đầu nối ống từ tính
• Đầu nối: DysonV6
• Đầu nối: Mặt bích
• Đầu nối: Vòi phun

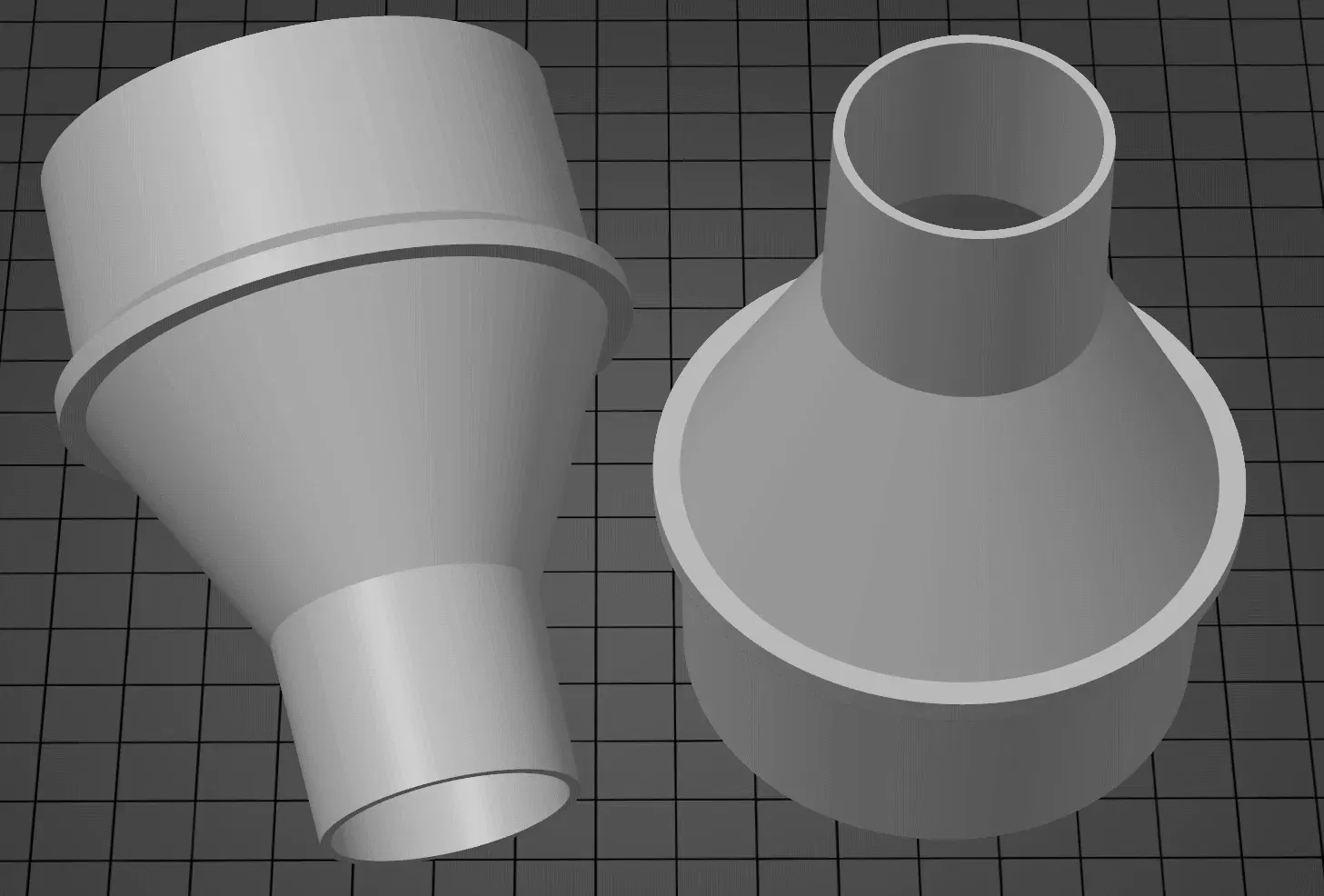

• Chuyển đổi: Thẳng côn
• Chuyển đổi: Góc

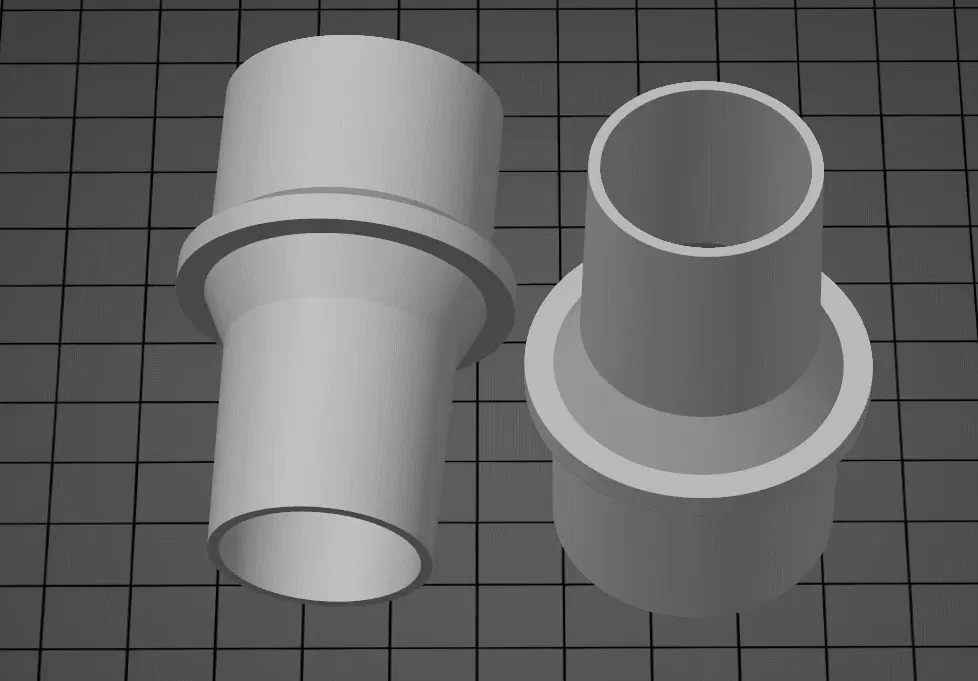

• Chuyển đổi: 1 ra nhiều Khớp nối ống Dùng để kết nối với ống hoặc dụng cụ. Cài đặt chính: * Đường kính: Đường kính bên trong hoặc bên ngoài của đầu nối dự kiến. Nếu ống của bạn có đường kính trong 50mm
• Chiều dài: Chiều dài của đầu nối.

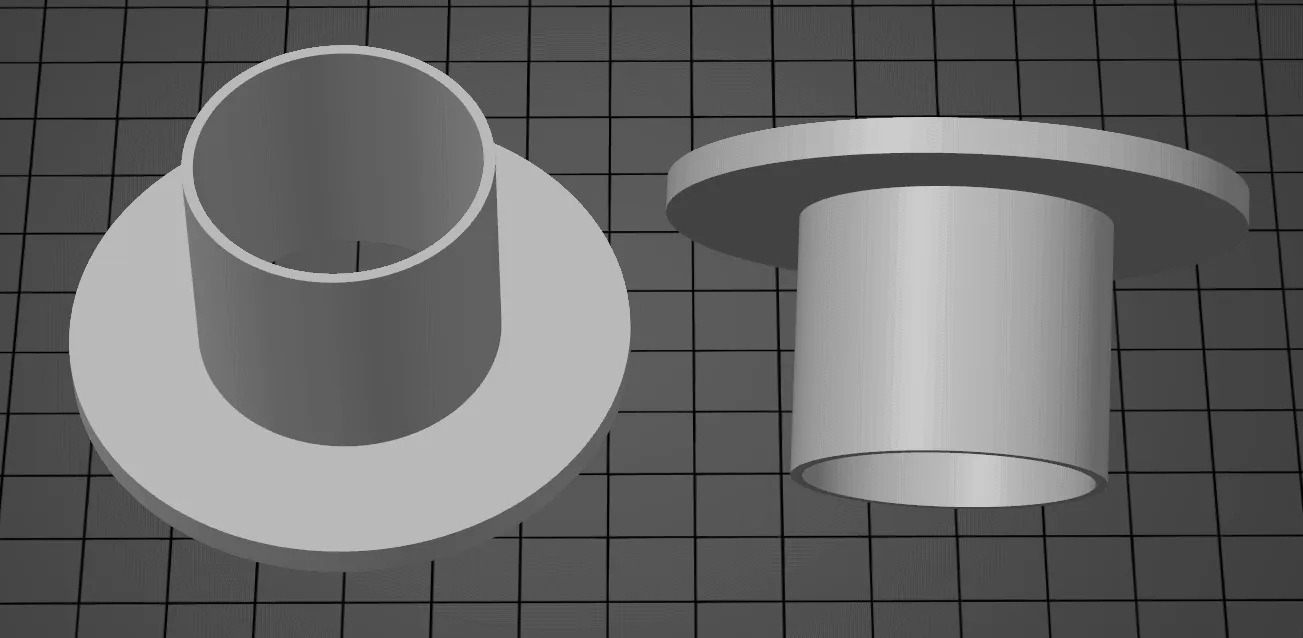

• Độ côn: Đầu nối ống có thể được làm côn để ôm khít hơn. Khớp nối phẳng Dùng để kết nối với dụng cụ. Để đạt được điều này, phần chuyển đổi được đặt thành phẳng, chiều dài chuyển đổi trở thành độ dày. Vùng phẳng sẽ từ connector1Diameter đến connector2Diameter. * TransitionStyle: flat

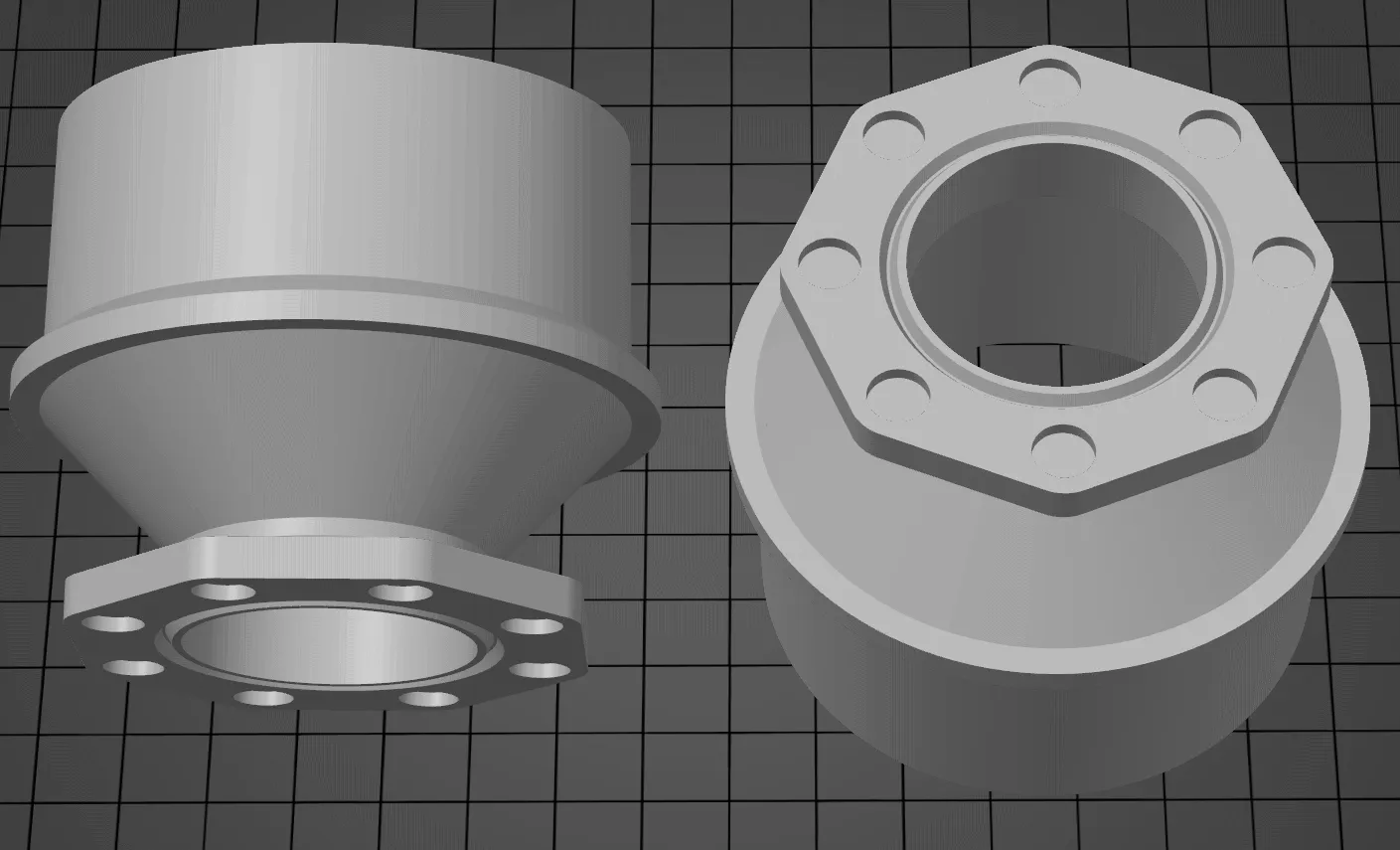

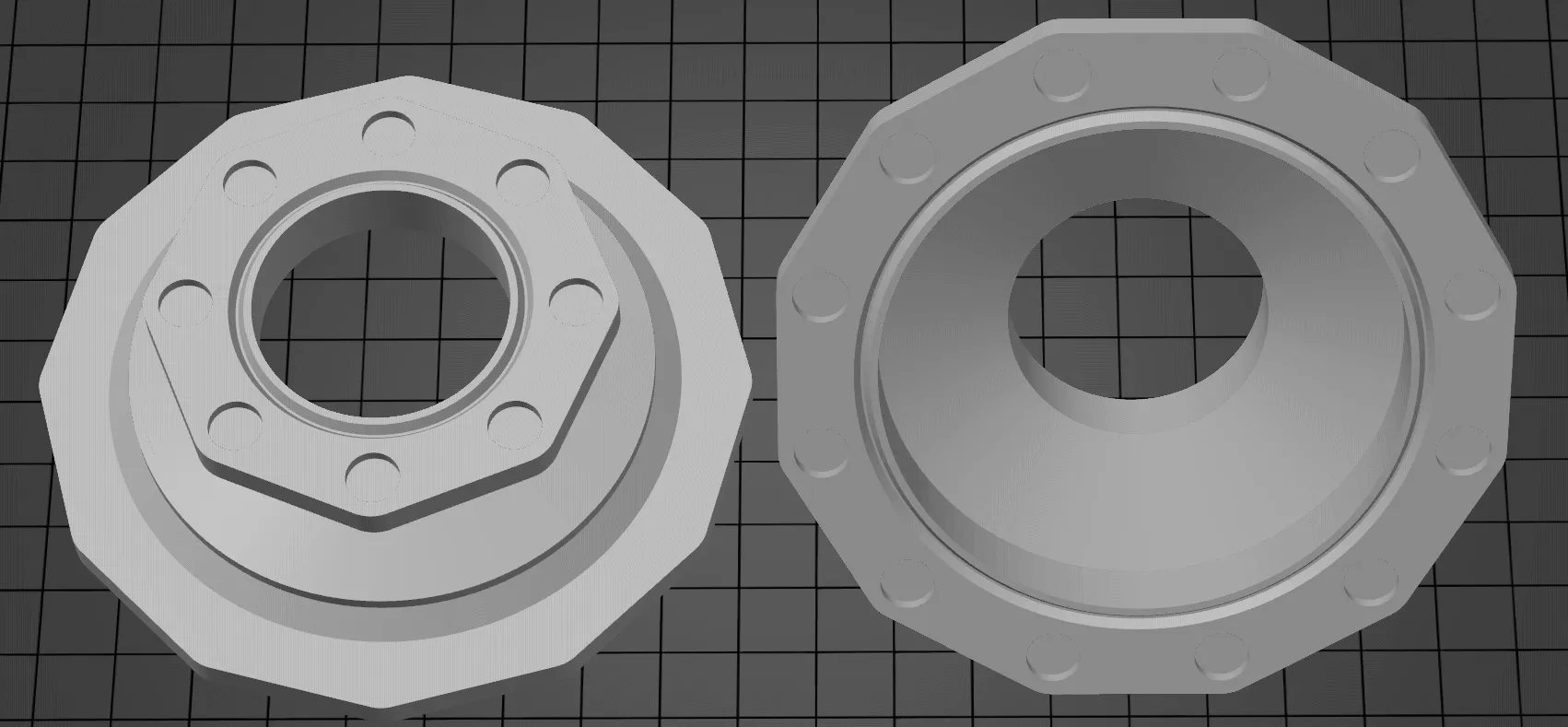

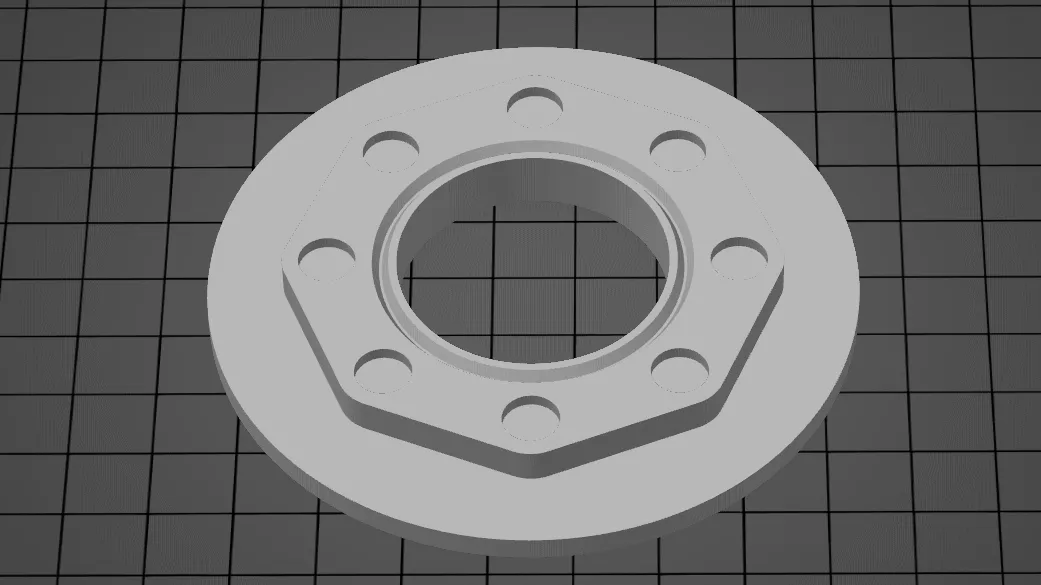

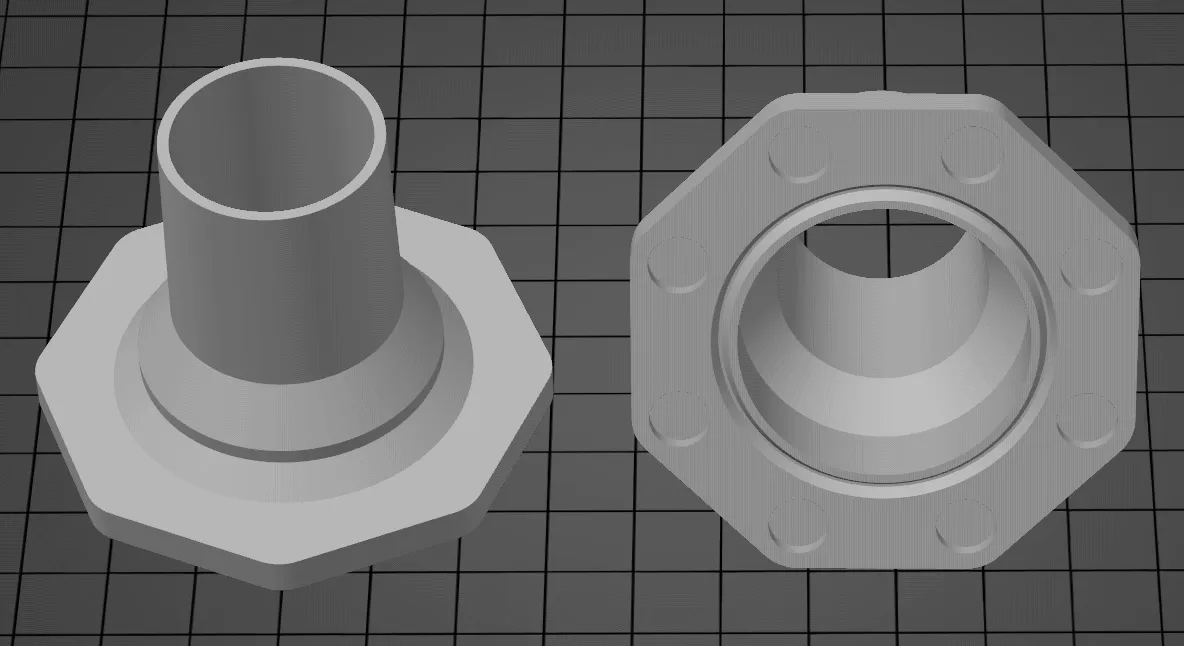

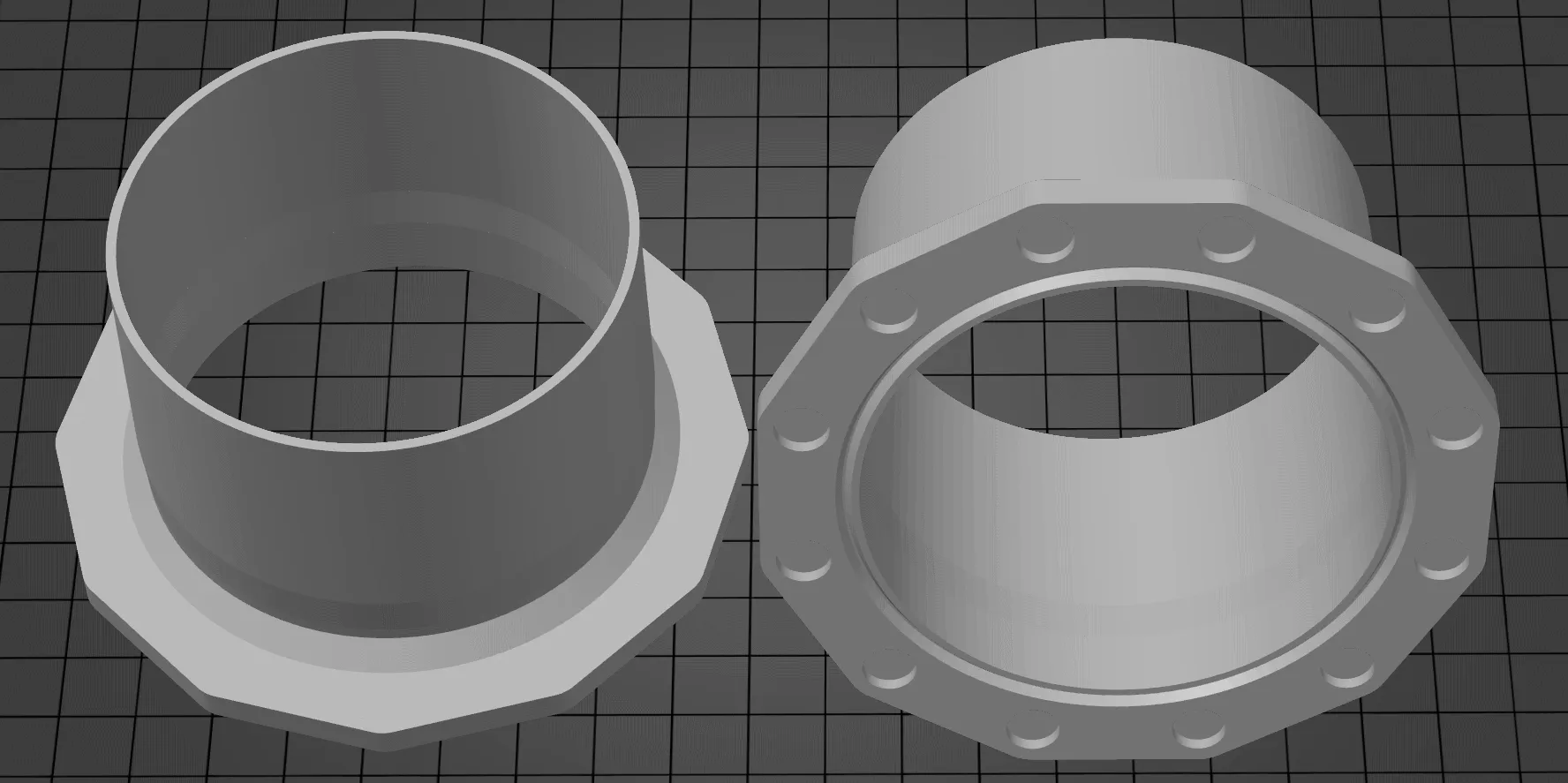

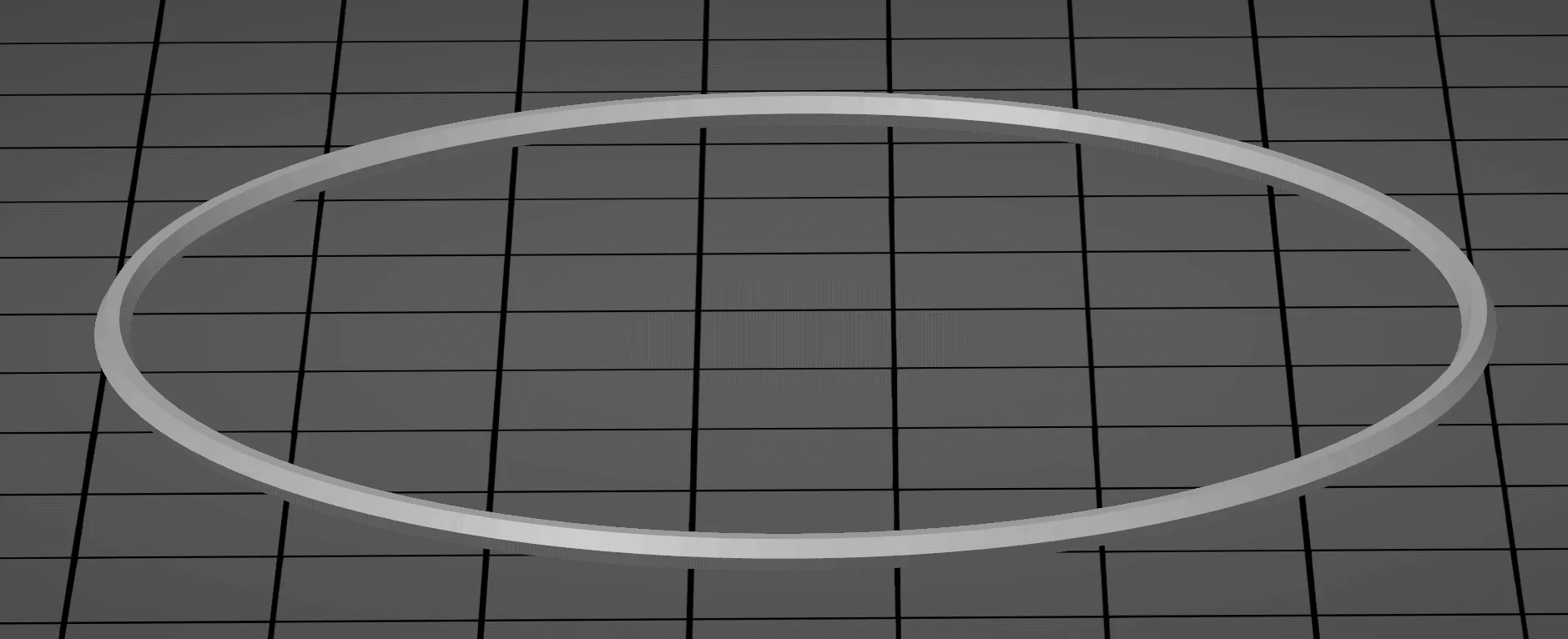

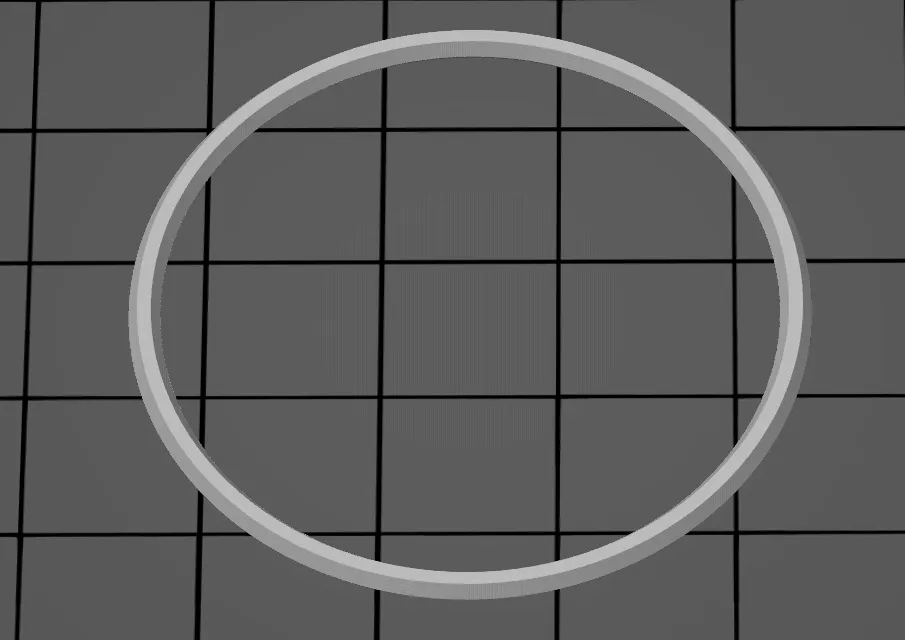

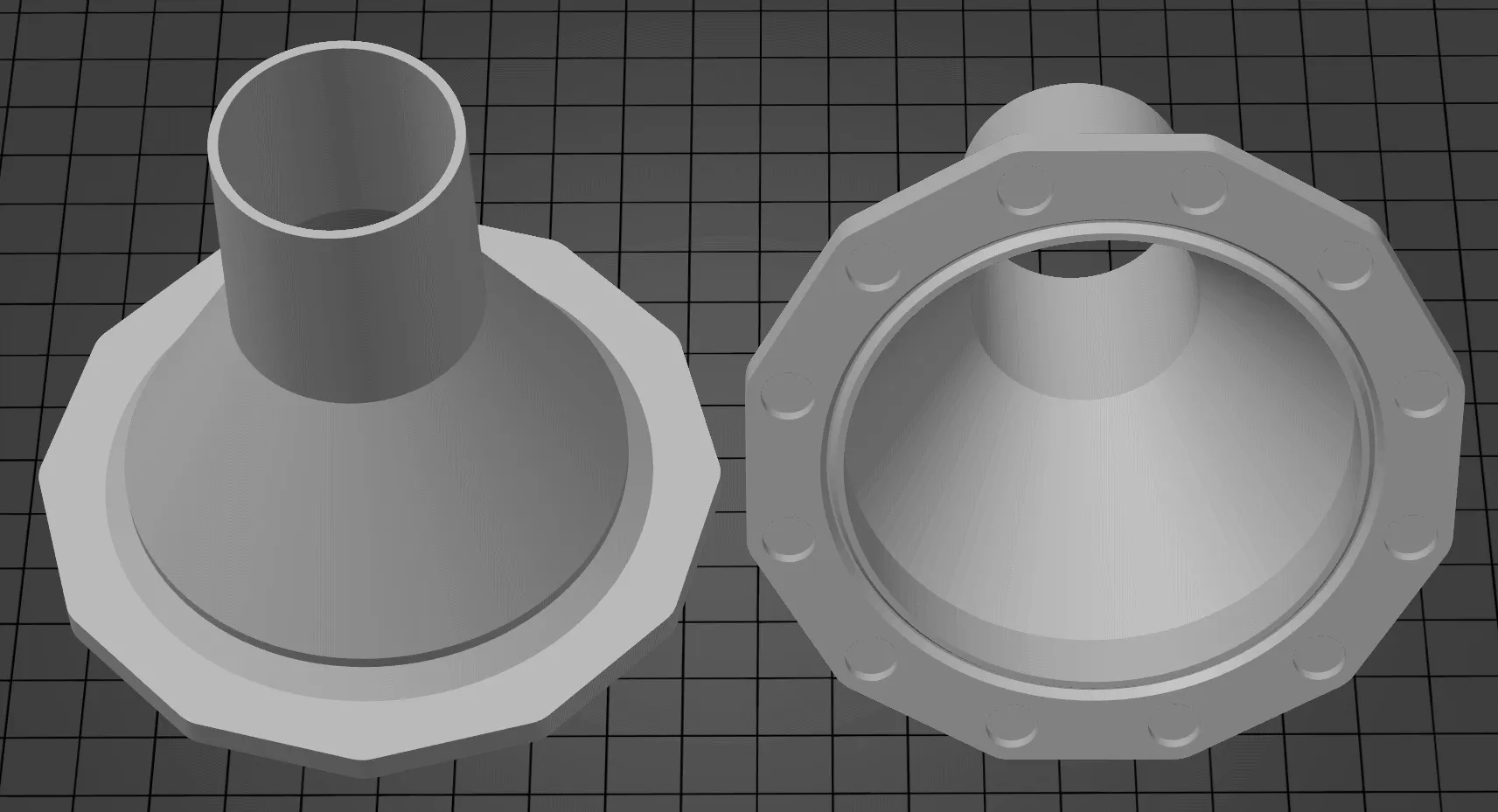

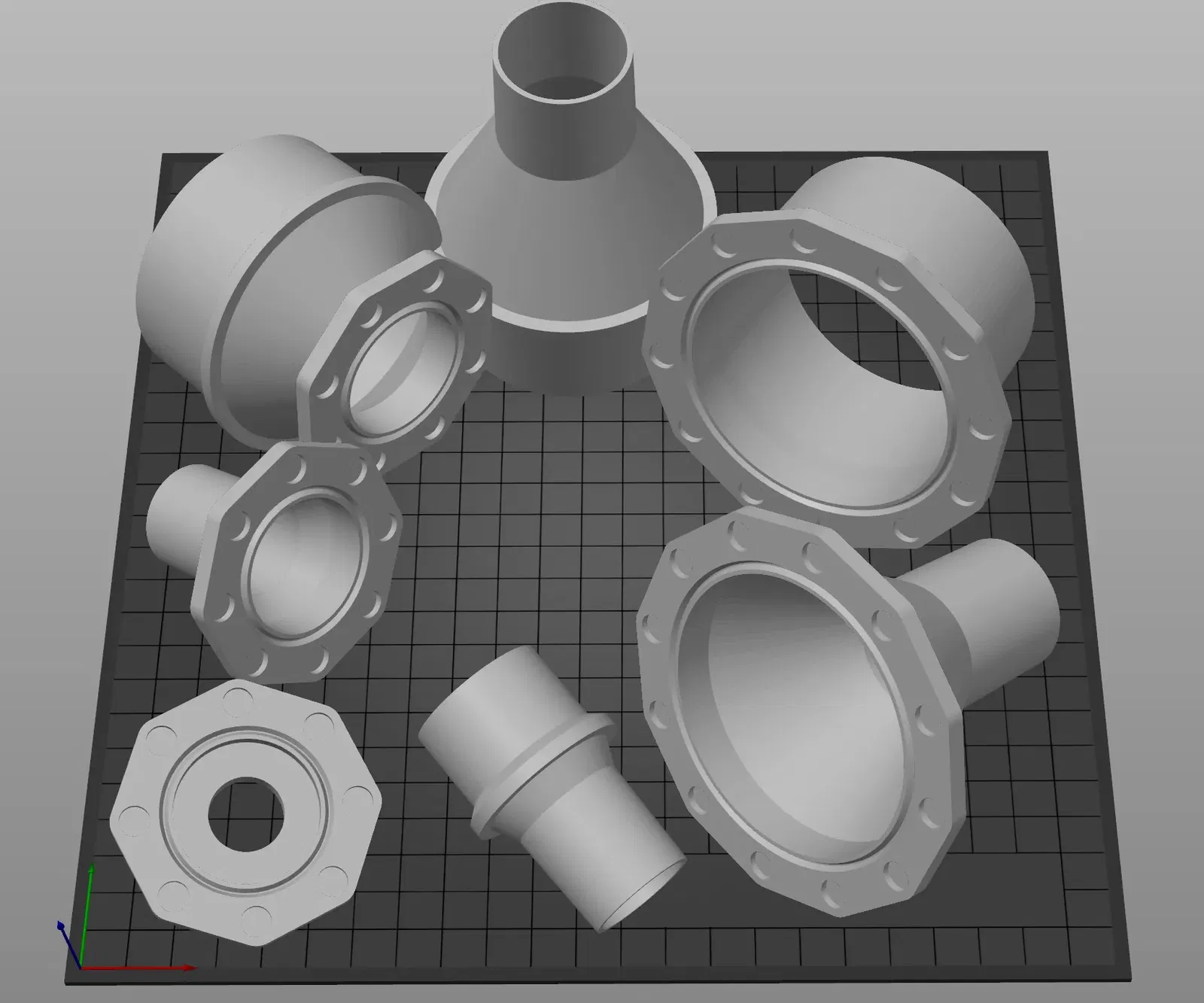

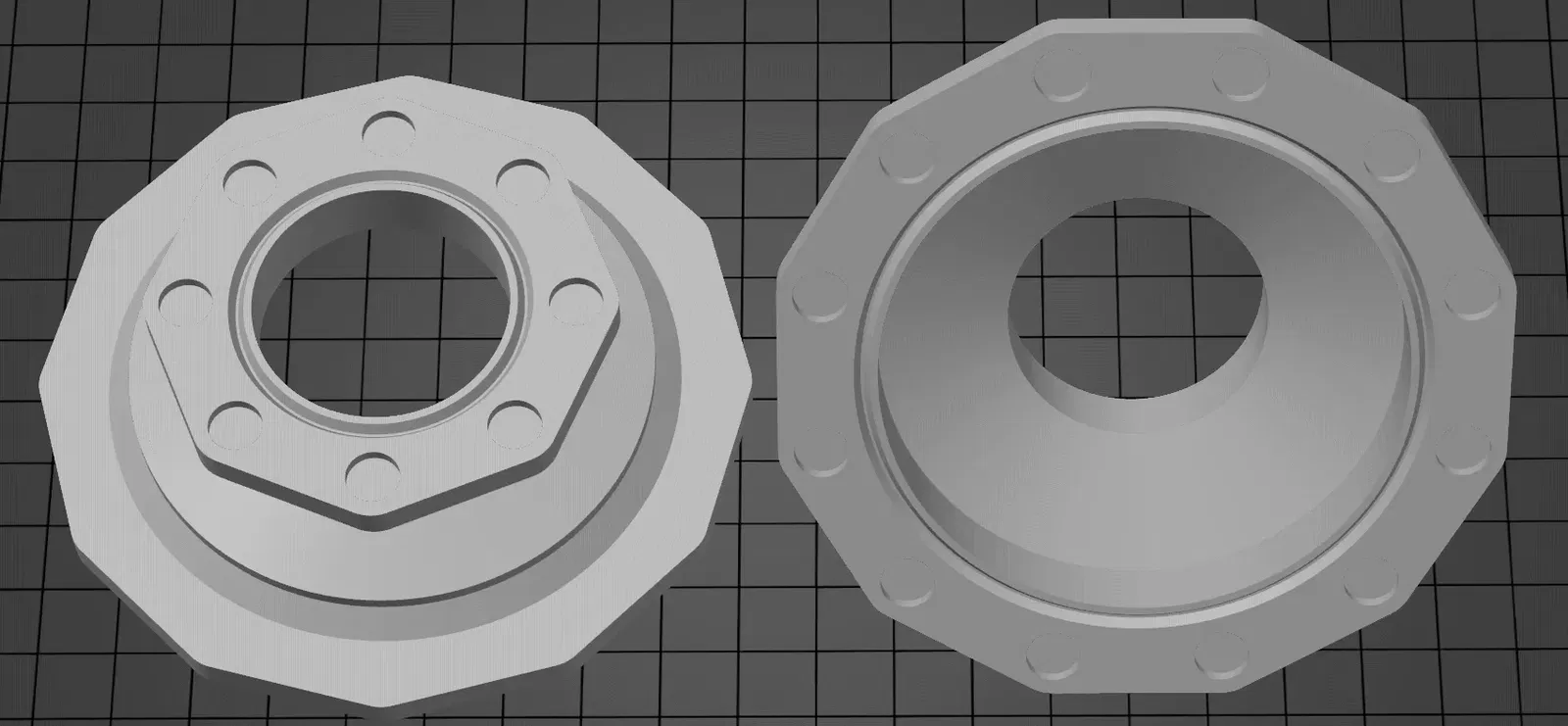

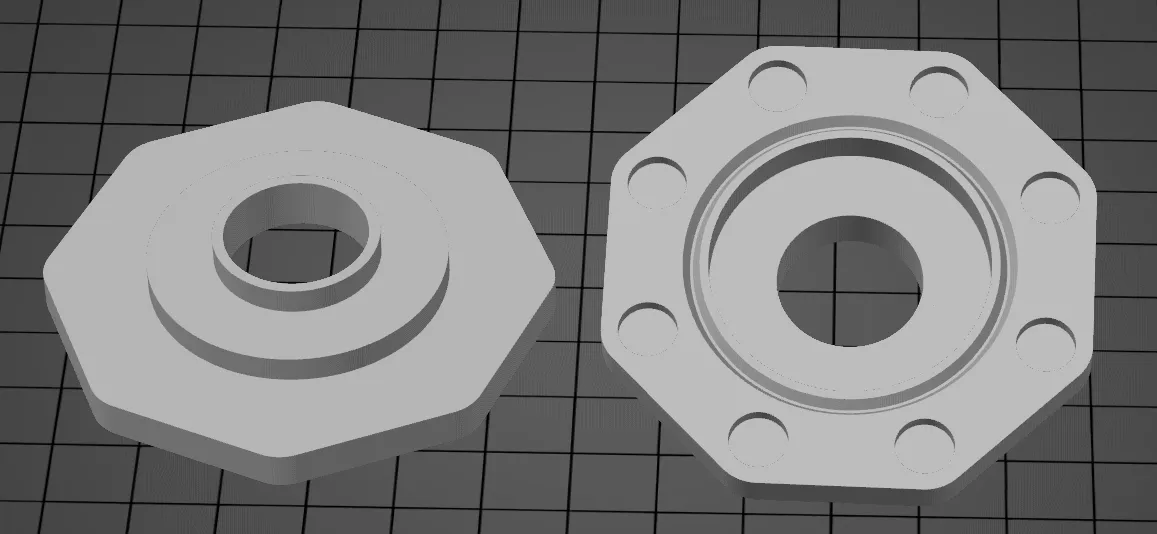

• TransitionLength: Độ dày của vùng phẳng. Khớp nối mặt bích từ tính Mục đích là tạo ra một kết nối tháo rời nhanh chóng. Cho phép di chuyển ống nhanh chóng từ thiết bị này sang thiết bị khác. Các nam châm nên được lõm nhẹ để hai mặt có độ kín tốt, cho phép thêm chiều sâu nếu bạn muốn tránh các bộ phận hỗ trợ. 8 nam châm 10mm x 1.5mm có vẻ đủ để giữ một đầu nối 50mm cho máy hút bụi công nghiệp. Về nam châm, bạn sẽ cần các cực đối diện để các mặt hút nhau. Đề xuất mỗi đầu nối có cực tính xen kẽ, một nửa dương một nửa âm, như vậy tất cả các đầu nối sẽ hút nhau. Một vòng định vị có thể được thêm vào để hỗ trợ định vị và giảm rò rỉ khí. Đề xuất mặt bích bao gồm một chỗ lõm cho vòng, sau đó nếu muốn bạn có thể in một vòng bằng TPU để hỗ trợ chống rò rỉ khí. Có vẻ không cần thiết. Lưu ý, việc thay đổi bất kỳ cài đặt nào (đường kính, kích thước nam châm, vòng định vị...) sẽ thay đổi vị trí nam châm và kích thước mặt bích. Nên ghi lại các cài đặt cho các bộ chuyển đổi trong tương lai. Cài đặt chính: * Đường kính mặt bích: Đường kính bên trong của khớp nối mặt bích.
• Độ dày mặt bích: Độ dày tổng thể của mặt bích. Độ dày nam châm cộng thêm 4mm có vẻ hoạt động tốt.
• Chiều dài đầu nối: Chiều dài của đầu nối trước khi phần côn bắt đầu.
• Số lượng nam châm: Số lượng nam châm được thêm vào mặt bích.
• Đường kính nam châm: Đường kính của nam châm (cộng thêm 0.5 vào số đo).
• Viền nam châm: Lượng vật liệu xung quanh nam châm.
• Độ dày nam châm: Độ dày của nam châm (cộng thêm 0.5 vào số đo, 1.0 để tránh bộ phận hỗ trợ).

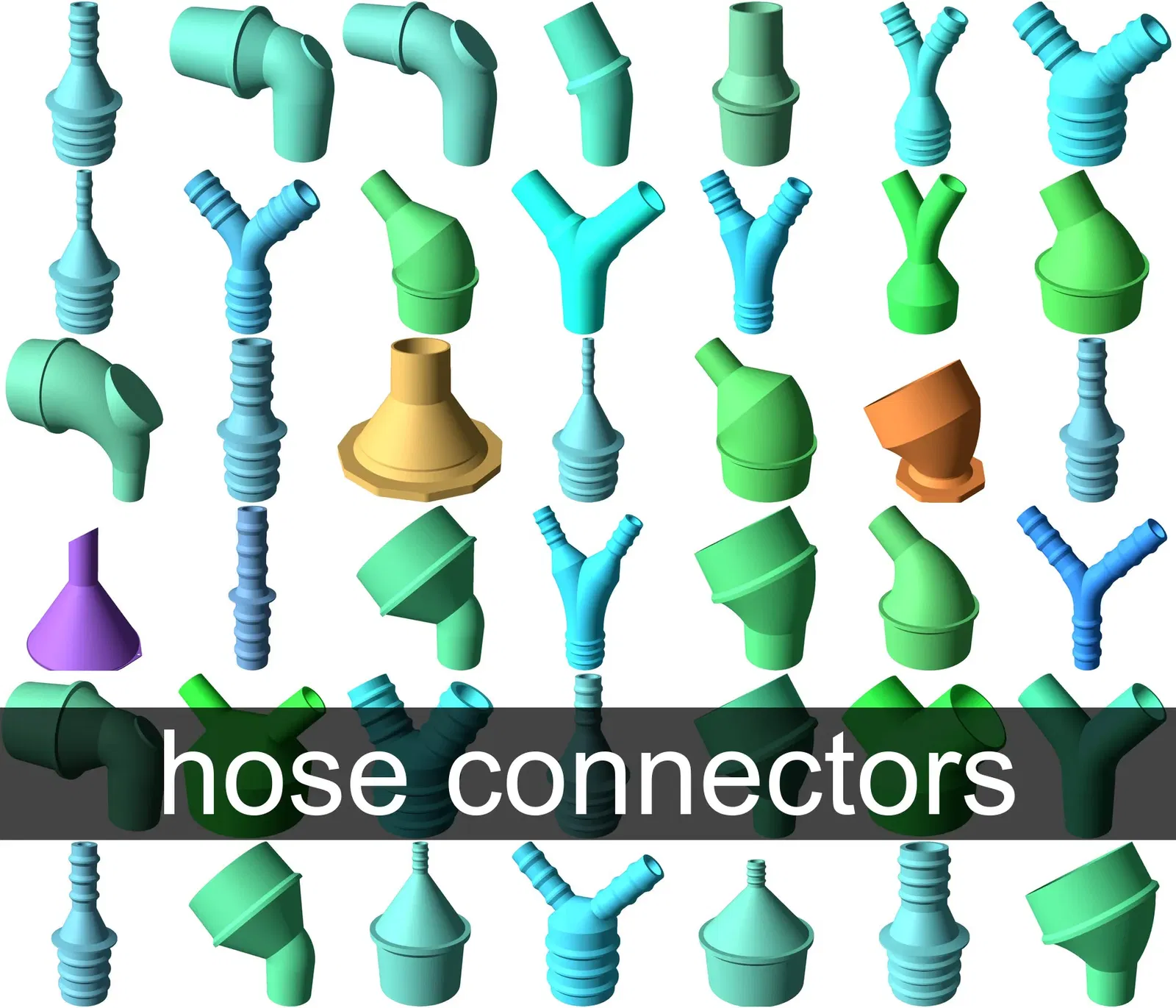

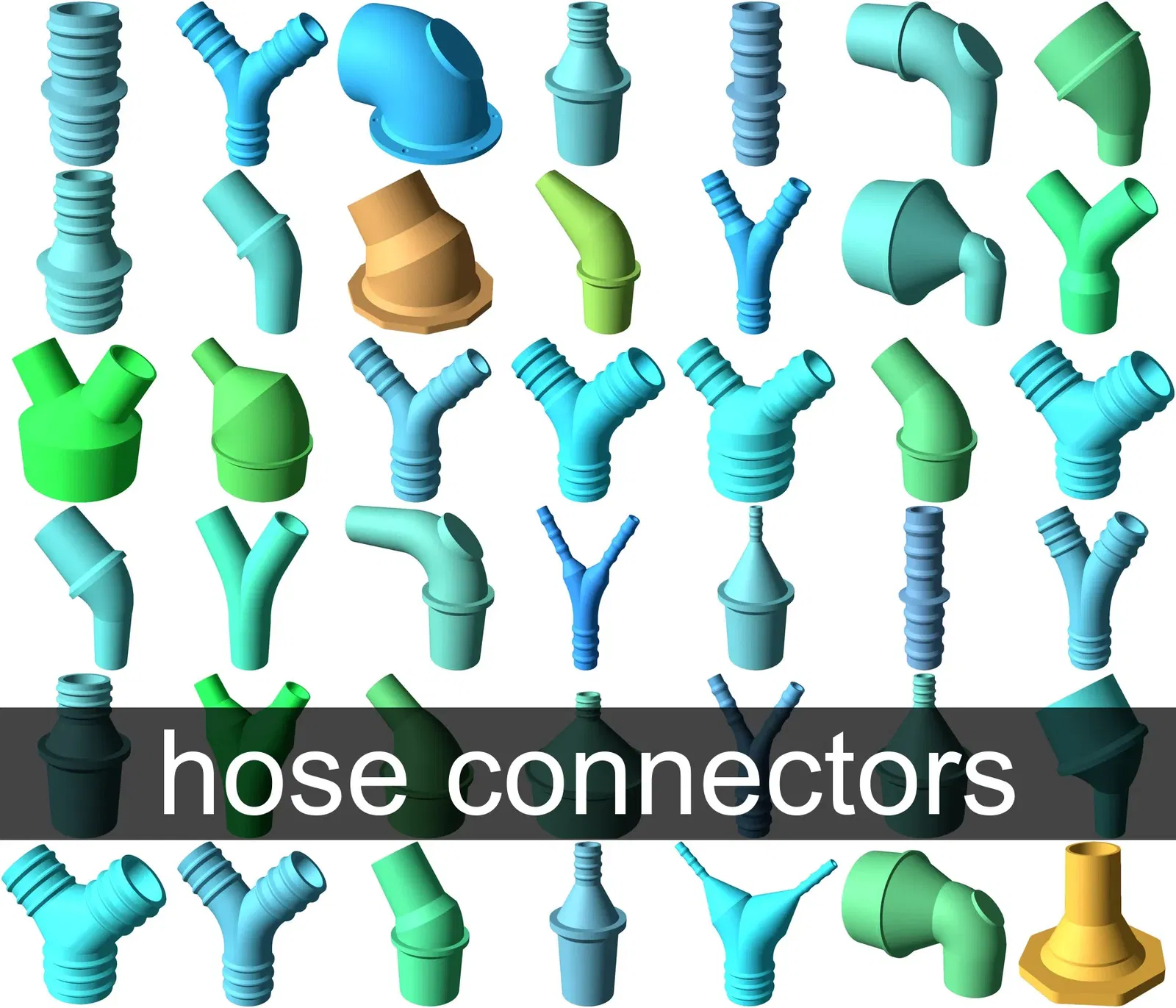

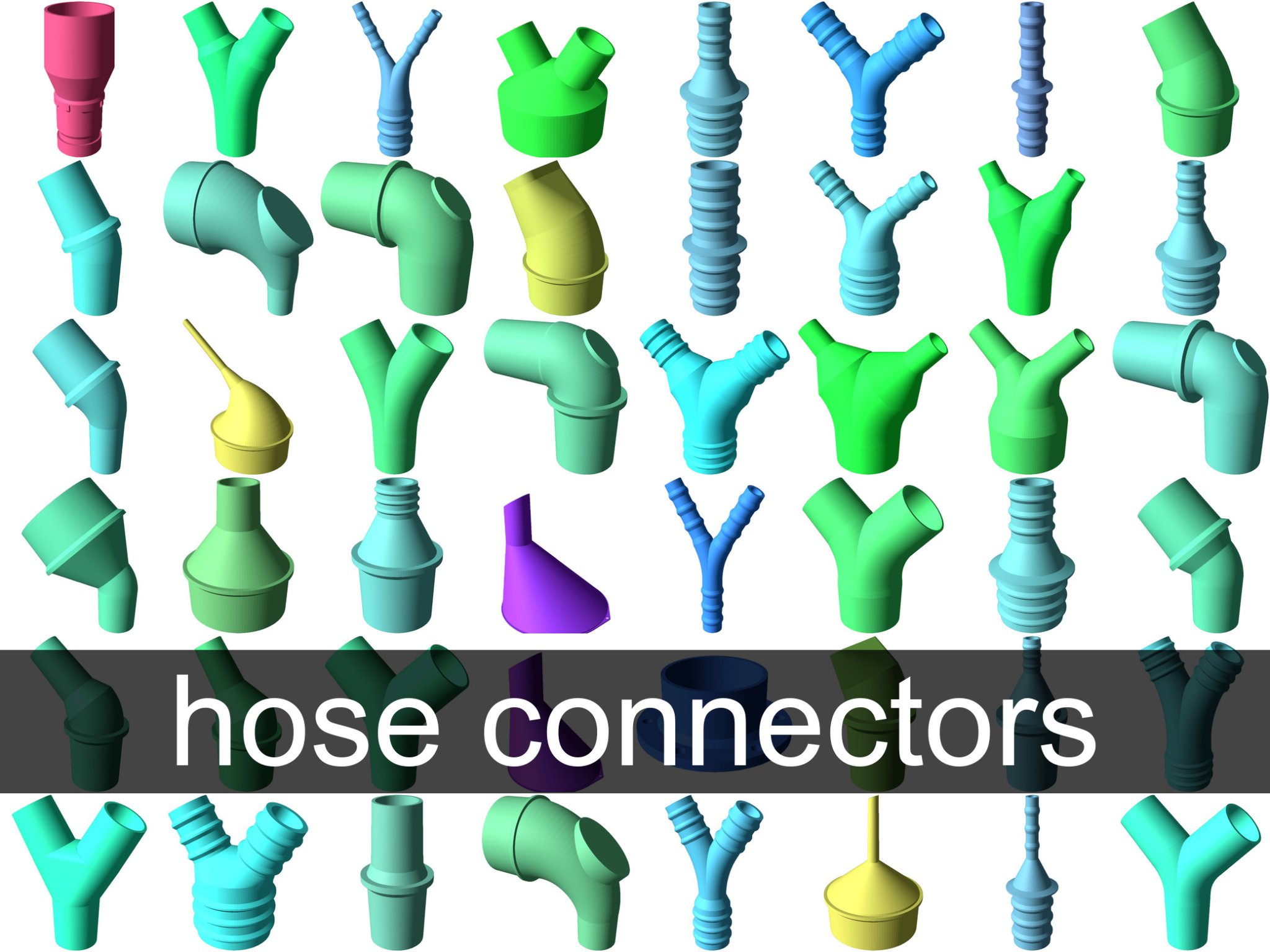

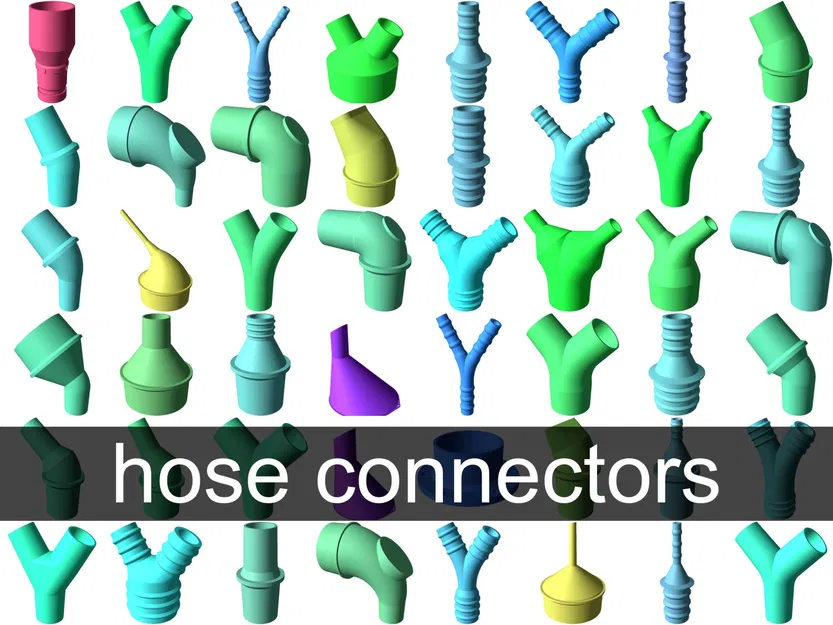

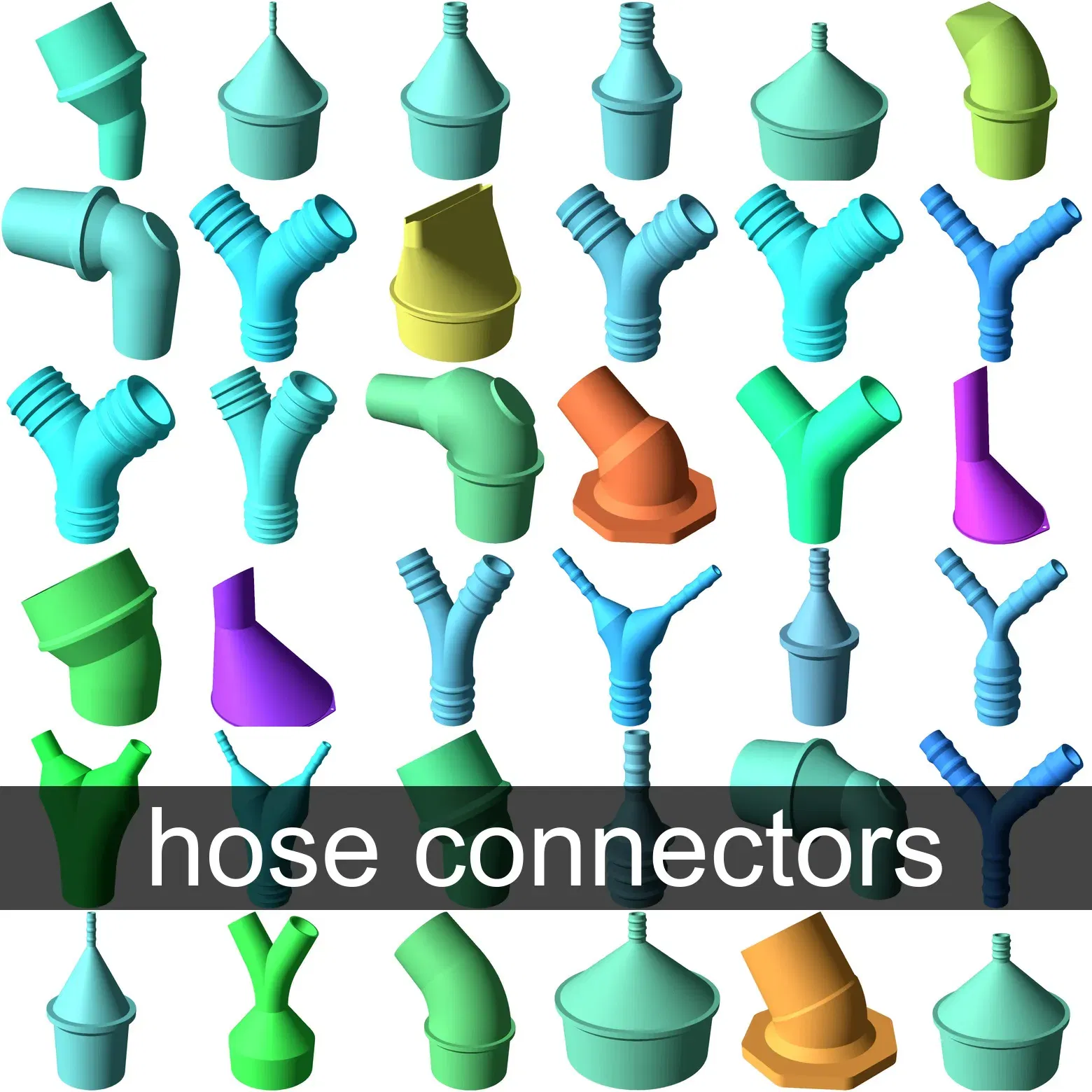

• Mép: Nếu vòng định vị được hỗ trợ, có thể lõm vào hoặc lồi ra, đề xuất lõm vào. Nếu bạn không thể sử dụng OpenScad và muốn một bộ chuyển đổi cụ thể, hãy cho tôi biết. Trang chủ dự án https://github.com/ostat/vacuum-hose-adapter-openscad Các mô hình liên quan Bộ sưu tập khớp nối ống Mô hình tham số (được sử dụng để tạo tất cả các mô hình bên dưới) * Vòi phun chân không cho tất cả các kích cỡ ống phổ biến
• Mặt bích ống hút bụi để kết nối với các bề mặt phẳng
• Phụ kiện ống hút bụi Dyson V6
• Bộ chuyển đổi ống hút bụi Bộ chuyển đổi ống thẳng Ống chia / bộ chia chữ Y cho tất cả các kích cỡ phổ biến Bộ chuyển đổi ống khuỷu 30° Bộ chuyển đổi ống khuỷu côn 30° Bộ chuyển đổi ống khuỷu 45° Bộ chuyển đổi ống khuỷu côn 45° Bộ chuyển đổi ống khuỷu 90° Bộ chuyển đổi ống khuỷu côn 90°
• Đầu nối ống từ tính Đầu nối ống từ tính 50mm Đầu nối ống từ tính 100mm
• Đầu nối ống có khía Khớp nối ống 4mm-24mm Bộ chuyển đổi ống hút bụi sang ống cho tất cả các kích cỡ phổ biến Khớp nối ống chia chữ Y 4mm-24mm 2022-09-26 Cập nhật để hỗ trợ chuyển đổi góc 2022-12-06 * Thêm bộ chia chuyển đổi (một ống sang nhiều ống).
• Thêm đế chuyển đổi, giúp việc in các góc 90 độ dễ dàng hơn.
• Thêm râu ống, để hỗ trợ việc bám.
