Bộ phận cho thiết bị đo dây dù lượn

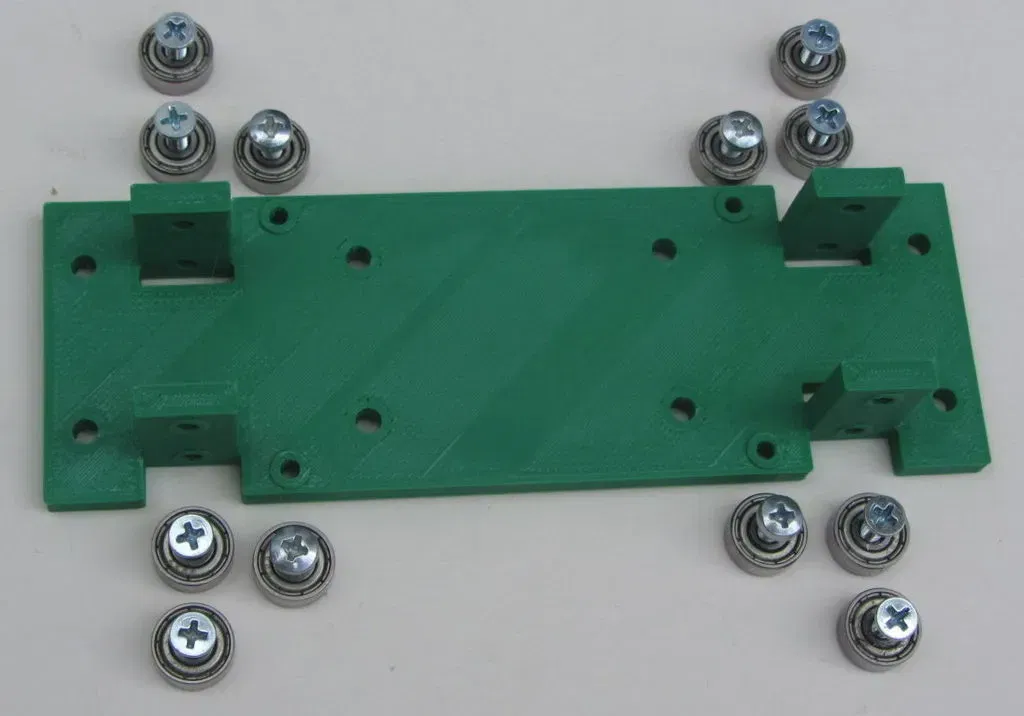

Cái này chứa các bộ phận in 3D của một thiết bị đo chiều dài dây dù, một phần hoặc kiểm tra an toàn cần thiết cho các thiết bị bay này. Các bộ phận in 3D làm cho việc chế tạo thiết bị này trở nên đơn giản hơn. Nó được cấu tạo từ các dải nhôm, thanh nhôm và vít metric (chủ yếu là vít đầu bằng M3).

Mô tả chung có tại https://electrickery.nl/mechanics/paragliding/pgLineMeter/, chi tiết chế tạo tại https://electrickery.nl/mechanics/paragliding/pgLineMeter/designNconstruction/index.html.

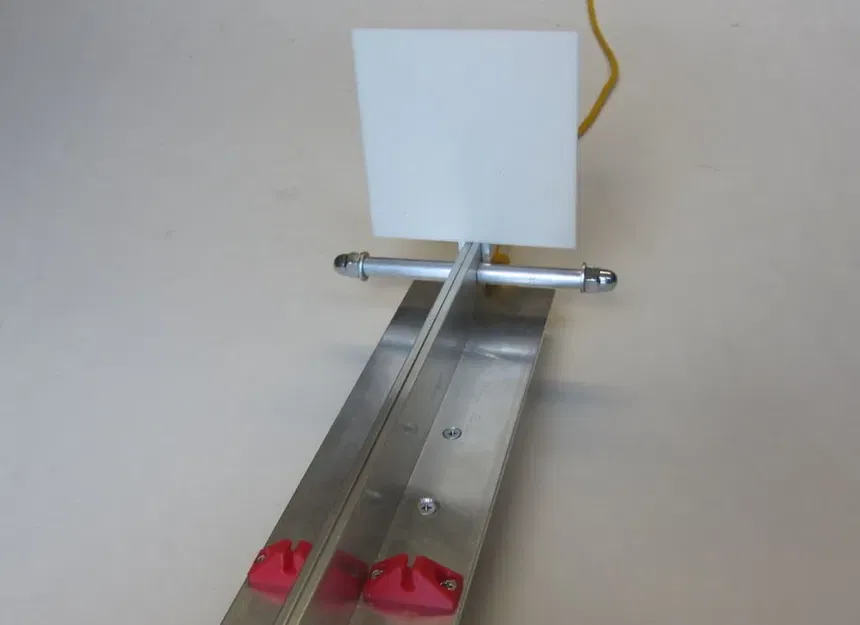

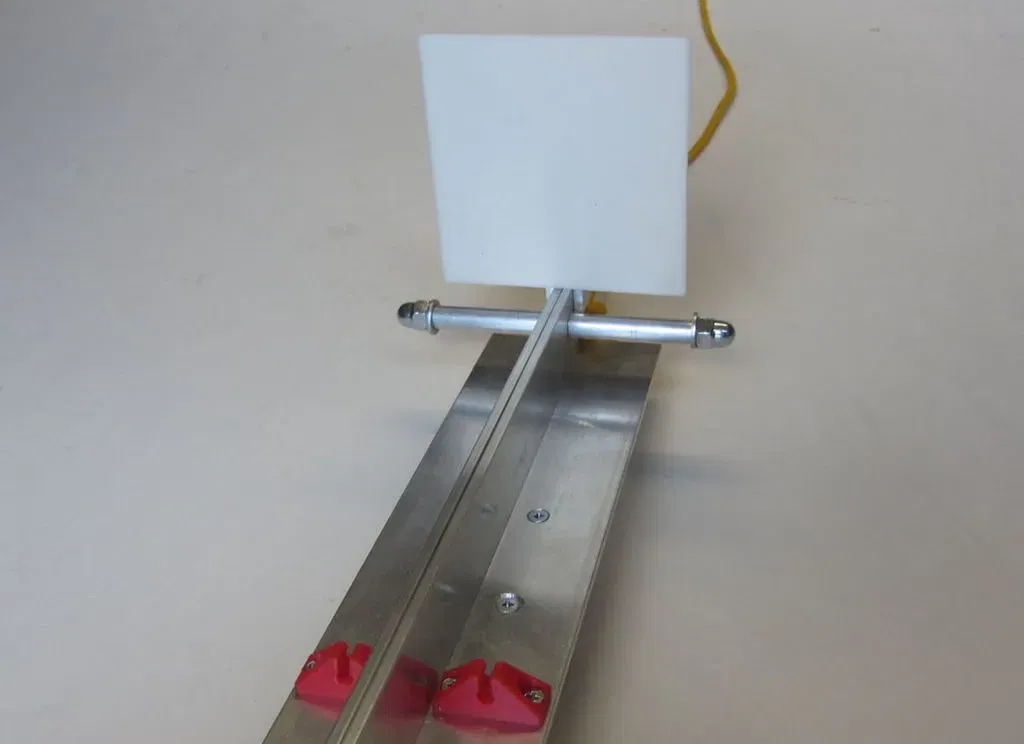

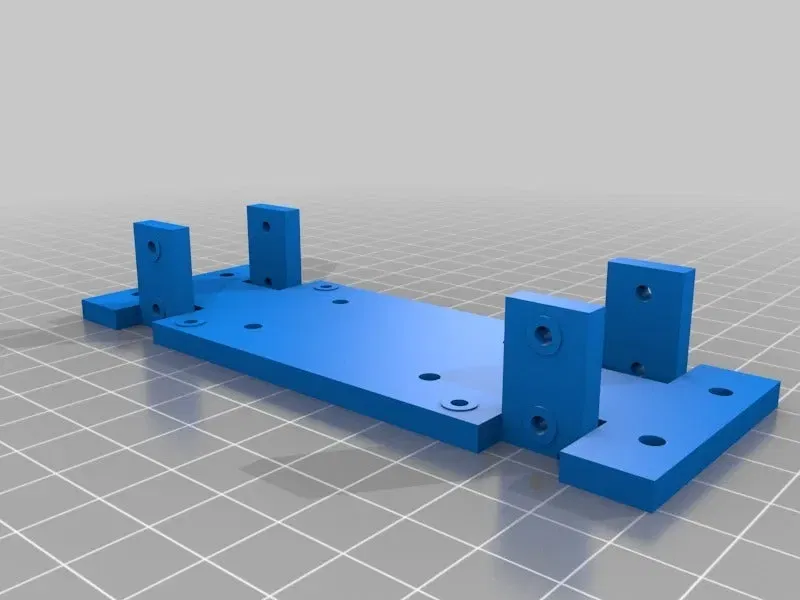

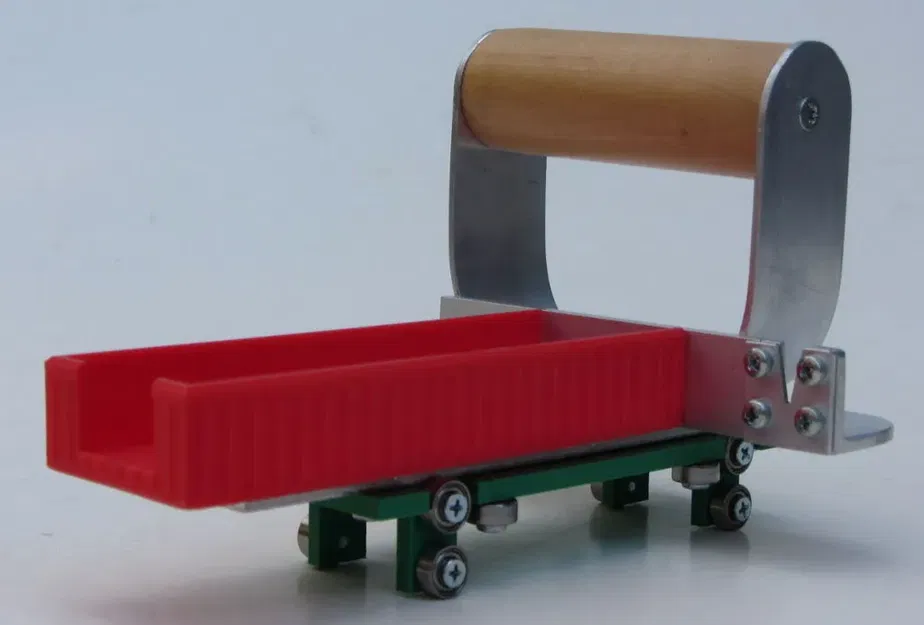

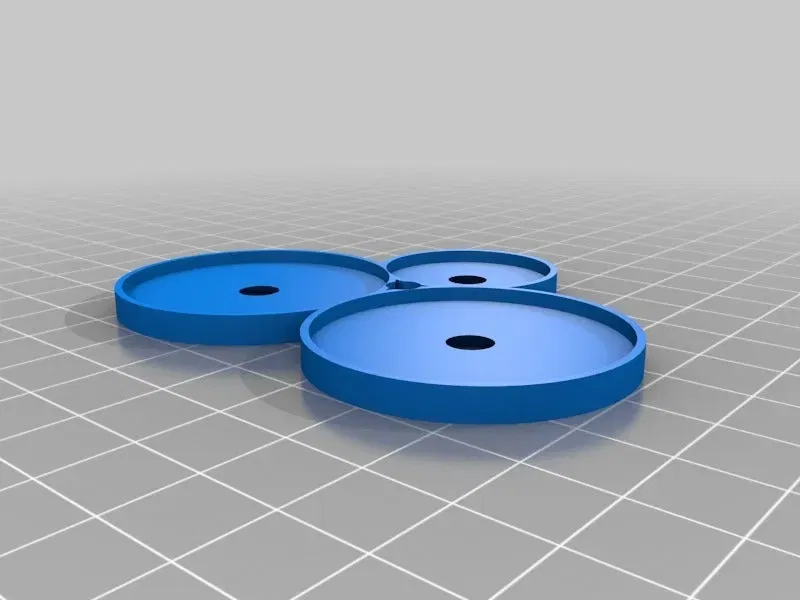

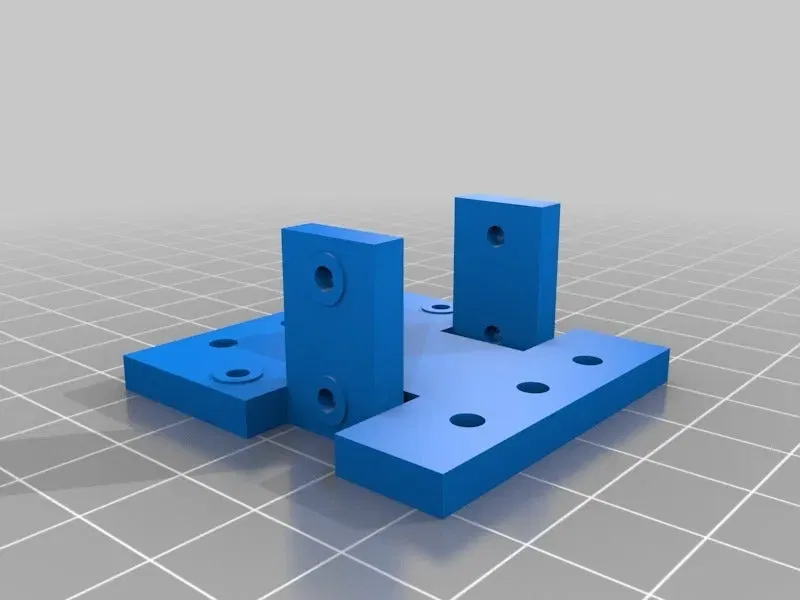

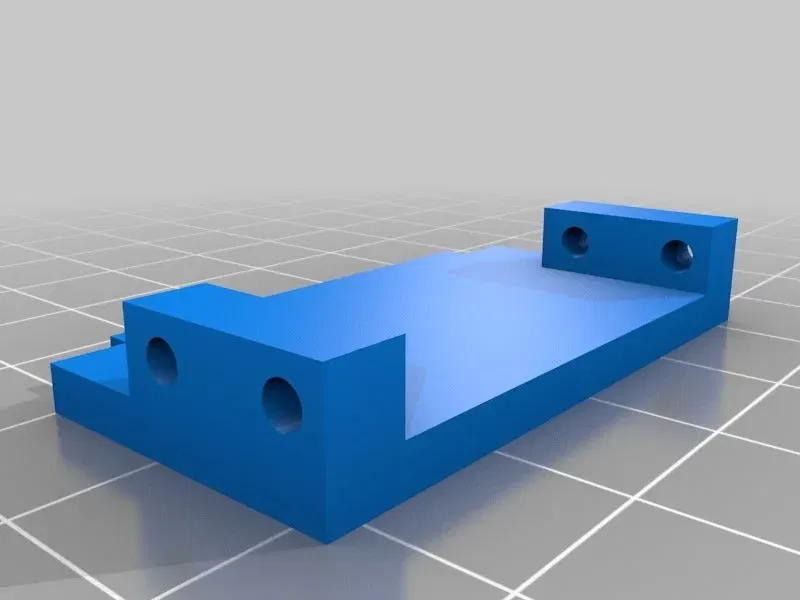

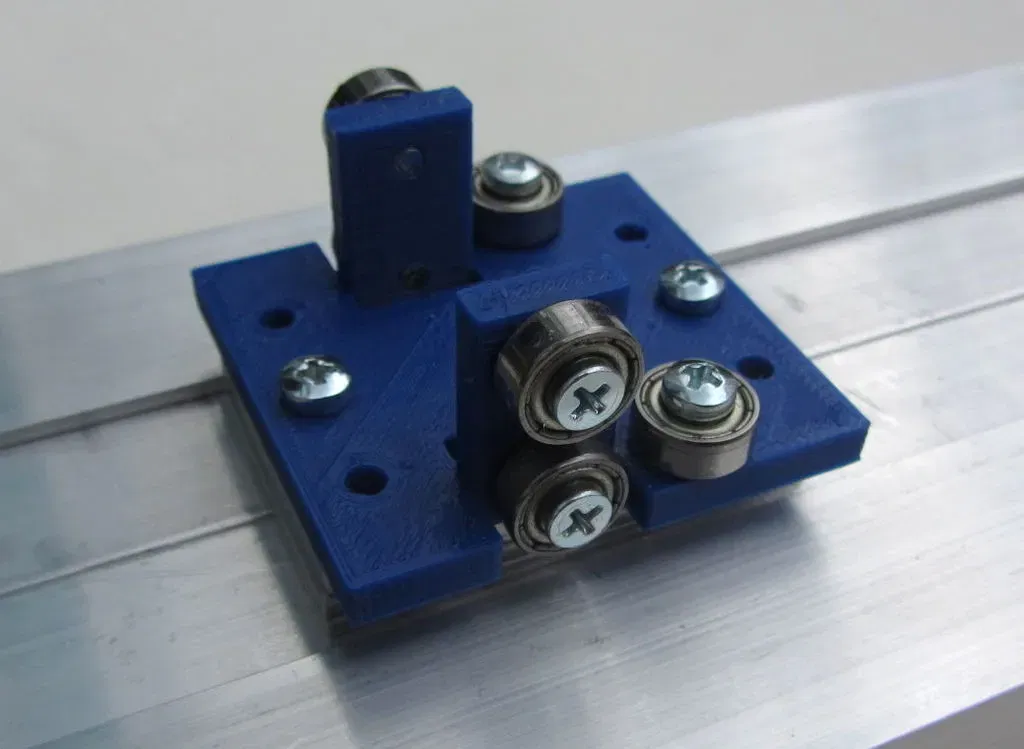

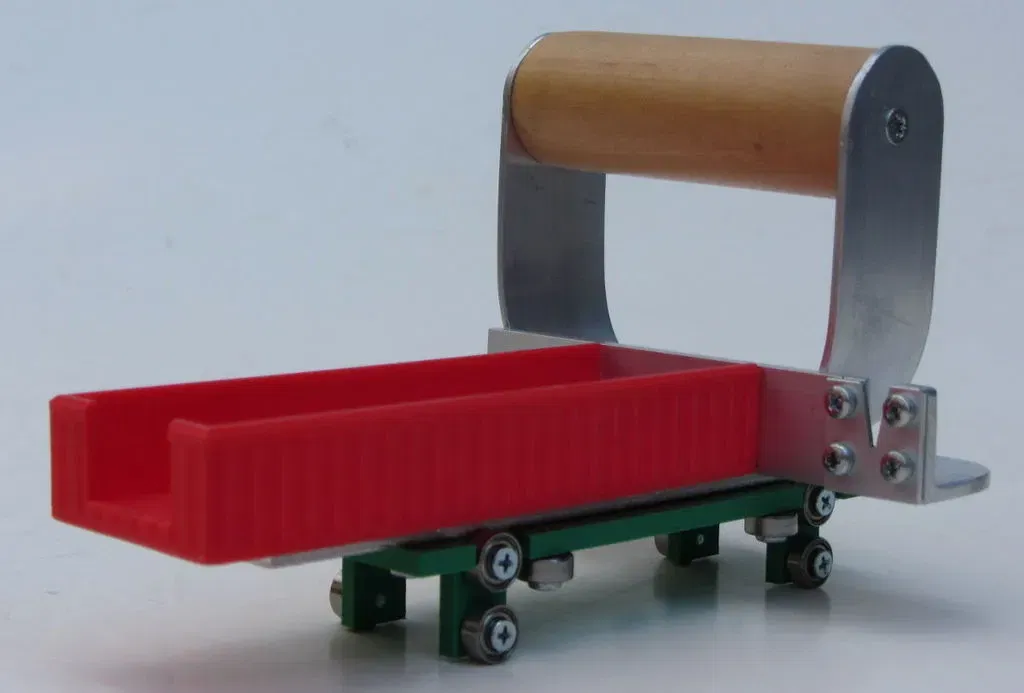

‘Bản in’ này chứa các bộ phận in 3D cho hai phần của bộ máy: phần trọng lượng/mục tiêu, nơi bạn móc các dây đai và phần đo với đồng hồ đo.

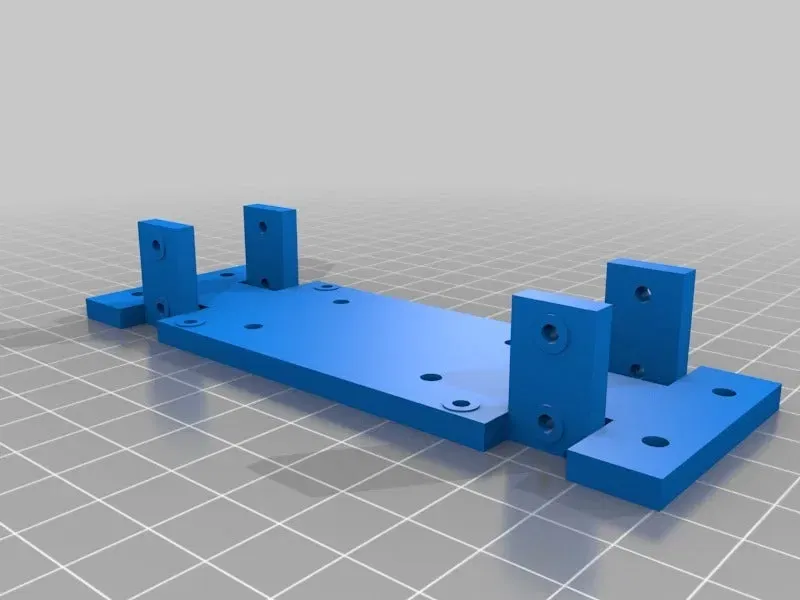

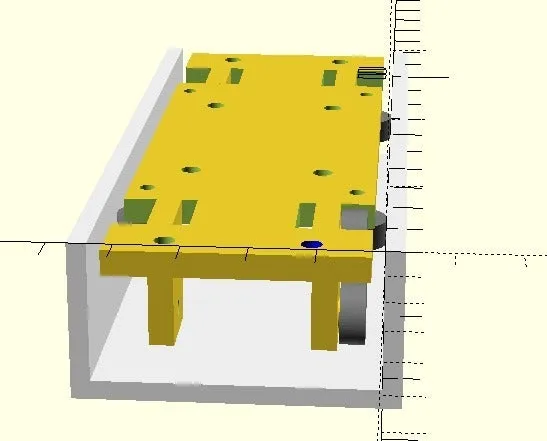

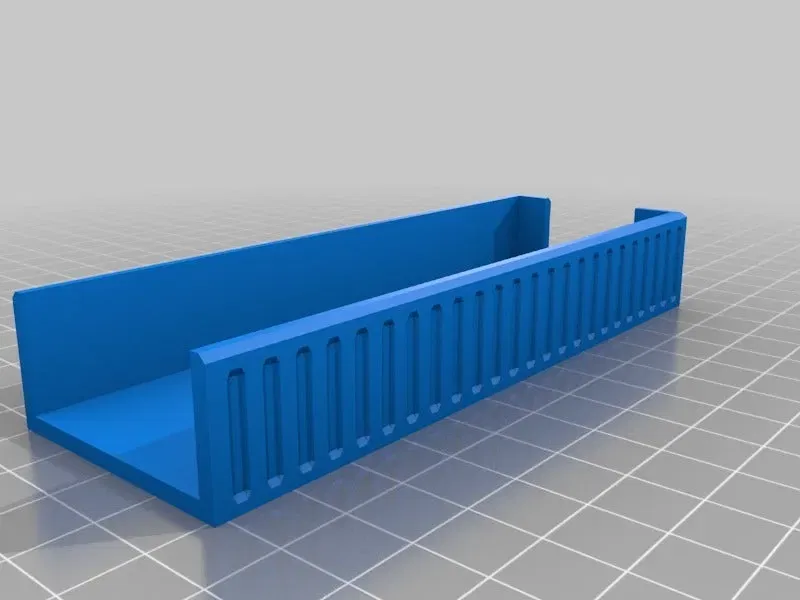

Thiết bị đo thực tế là một thiết bị đo laser, trong trường hợp này là Leica DISTO D110, nhưng khung có thể được thay thế cho các thiết bị khác.

mokkaa đã tạo một khung cho Bosch GLM 50 C tại https://www.thingiverse.com/thing:3633880

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

Lớp 0.20 mm, đầu phun 0.40 mm

Infill:

15% trở lên

Filament:

Thương hiệu: bất kỳ thương hiệu PLA nào, nhưng bất kỳ sợi dây cứng nào cũng được Màu sắc: tùy thích

Ghi chú:

Một số lỗ có ren, vì vậy tôi đã tăng số lớp chu vi lên ba, hai là mặc định trong slicer của tôi (Slic3er, phiên bản Prusa).

Một vài bộ phận chịu lực đáng kể, nhưng độ điền 15% mặc định có vẻ đủ.

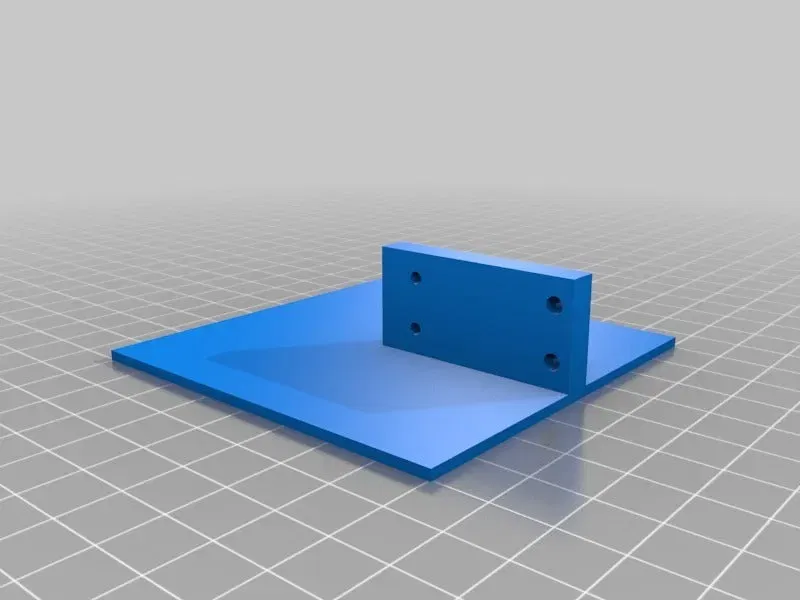

Màu sắc tùy chọn, nhưng tấm mục tiêu hoạt động tốt nhất khi màu trắng.
