Bộ chia chữ Y cho Bambu Lab X1C AMS

Cập nhật 2023-08-01 #2: PHIÊN BẢN MỚI! Tôi đã tạo ra bộ chia chữ Y mới và cải tiến “không bị kẹt”

Xem và tải phiên bản mới tại đây:

Bambu AMS No-Catch Y-Splitter PC4-M10

Tôi muốn cảm ơn tất cả mọi người đã tải xuống, đăng bài và bình luận. Tôi hy vọng bạn thấy thiết kế mới của tôi còn tốt hơn cái này!

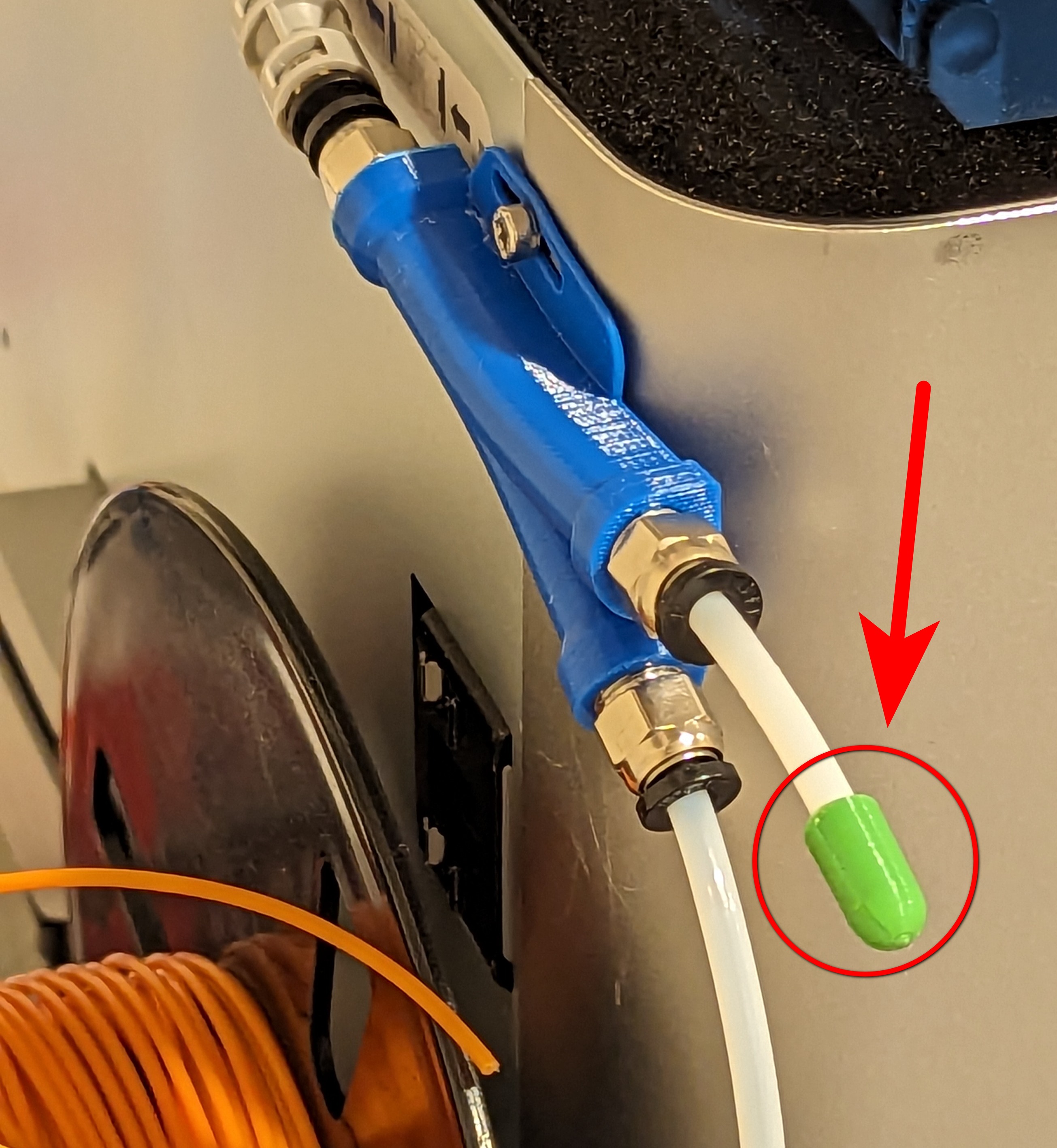

Cập nhật 2023-08-01: Tôi đã thêm một nắp PTFE để che ống PTFE khi không sử dụng nhằm giải quyết mối lo ngại về việc không khí rò rỉ vào AMS. Tôi không chắc điều này có thực sự là vấn đề lớn hay không, nhưng đối với những người ở trong môi trường ẩm ướt, có vẻ như đây là một điểm hợp lý. Tôi đã tải lên một mô hình riêng (PTFE Cap for Bambu Lab AMS Y-Splitter) cùng với việc cập nhật các tệp ở đây.

Đây là phiên bản bộ chia chữ Y của tôi dành cho đơn vị Bambu Lab X1C AMS. Thiết kế này sử dụng các đầu nối PTFE PC4-M10 và có lỗ sâu hơn để lắp và giữ ống PTFE chắc chắn. Tôi cũng đã thiết kế một kẹp bắt vít vào bảng điều khiển cạnh góc để cố định bộ chia. Tôi đã bao gồm tệp nguồn Fusion 360 của mình để dễ dàng chỉnh sửa nếu bạn thích.

In ấn

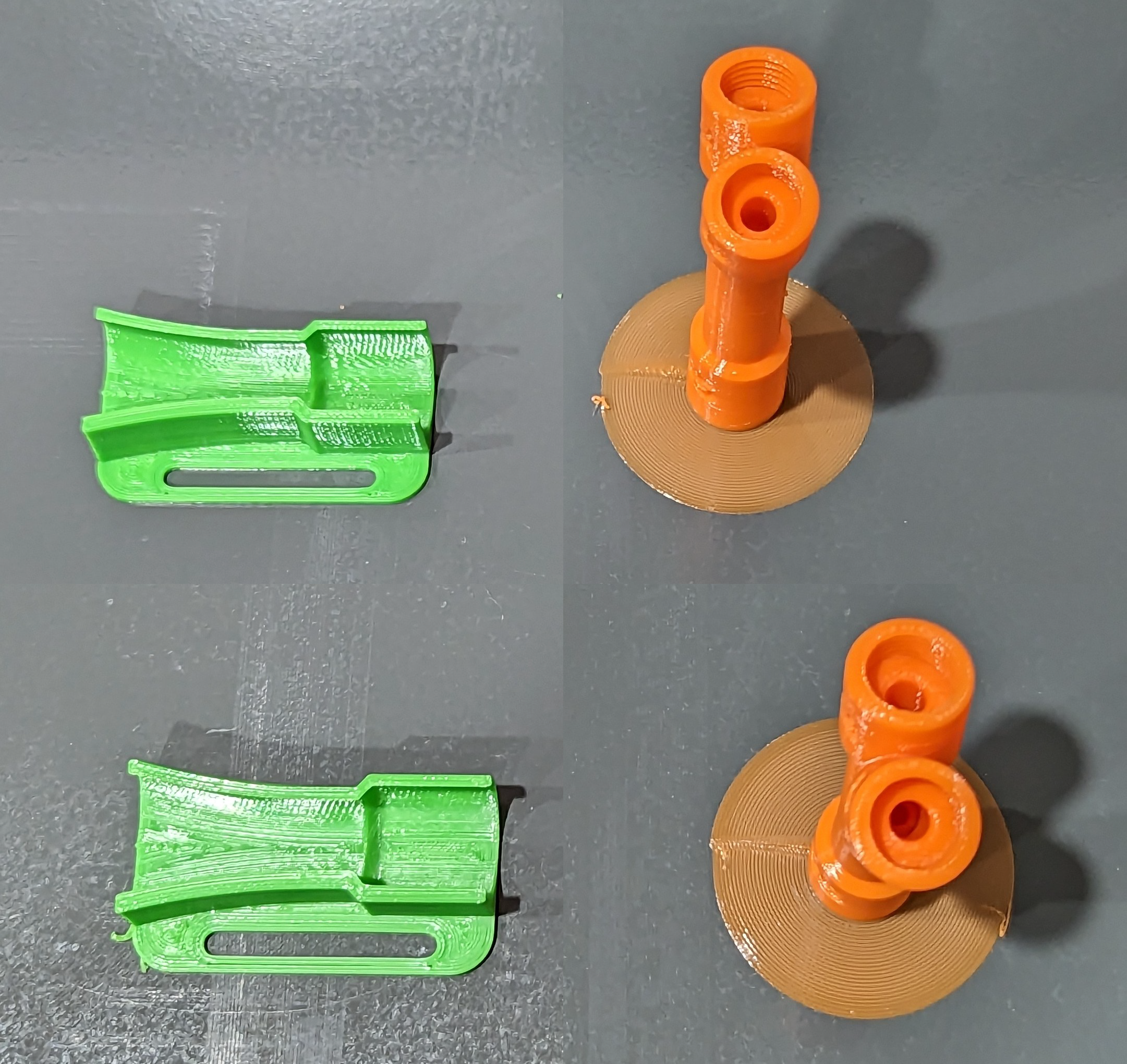

In bộ chia đứng thẳng với đáy của chữ “Y” trên mặt bàn in. Tôi đã thiết kế để không cần hỗ trợ, nhưng bạn nên sử dụng brim để giảm nguy cơ bộ phận bị bung ra. Kẹp được in với mặt sau phẳng trên bàn in và cũng không cần hỗ trợ. Tôi đã in các bộ phận của mình bằng PETG ở độ cao lớp 0.2 trên X1C của tôi và chúng chỉ cần xử lý hậu kỳ tối thiểu (chi tiết bên dưới và trong video).

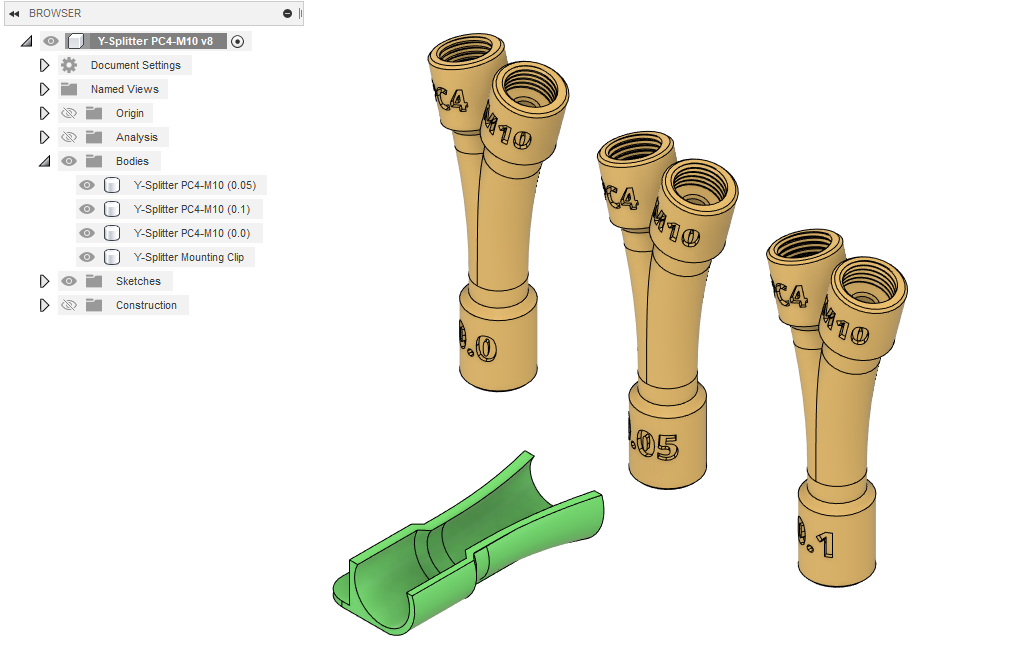

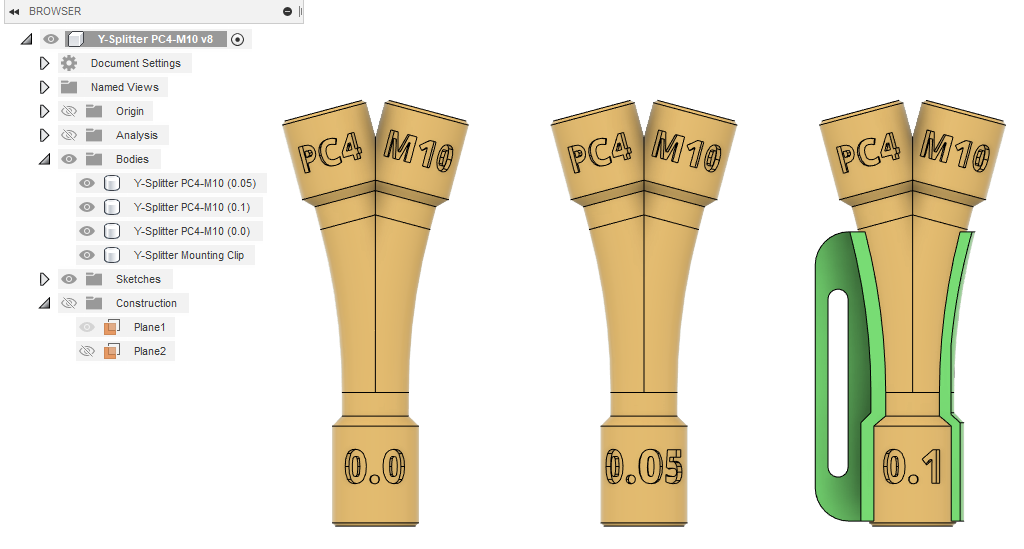

Có ba phiên bản khác nhau của bộ chia được bao gồm trong phần tệp. Chúng chỉ khác nhau về lượng khoảng hở quanh ren (0,0mm = không có khoảng hở, 0,05mm và 0,10mm). Tôi đã in phiên bản 0,05mm trên X1C của mình và có thể siết chặt các phụ kiện bằng tay. Tôi đã siết chặt chúng bằng một vài vòng xoay nhẹ bằng cờ lê (đừng siết quá chặt hoặc bạn có thể làm hỏng ren!) Tôi khuyên bạn nên in phiên bản 0,05mm để kiểm tra độ vừa vặn và sau đó điều chỉnh tăng hoặc giảm nếu cần.

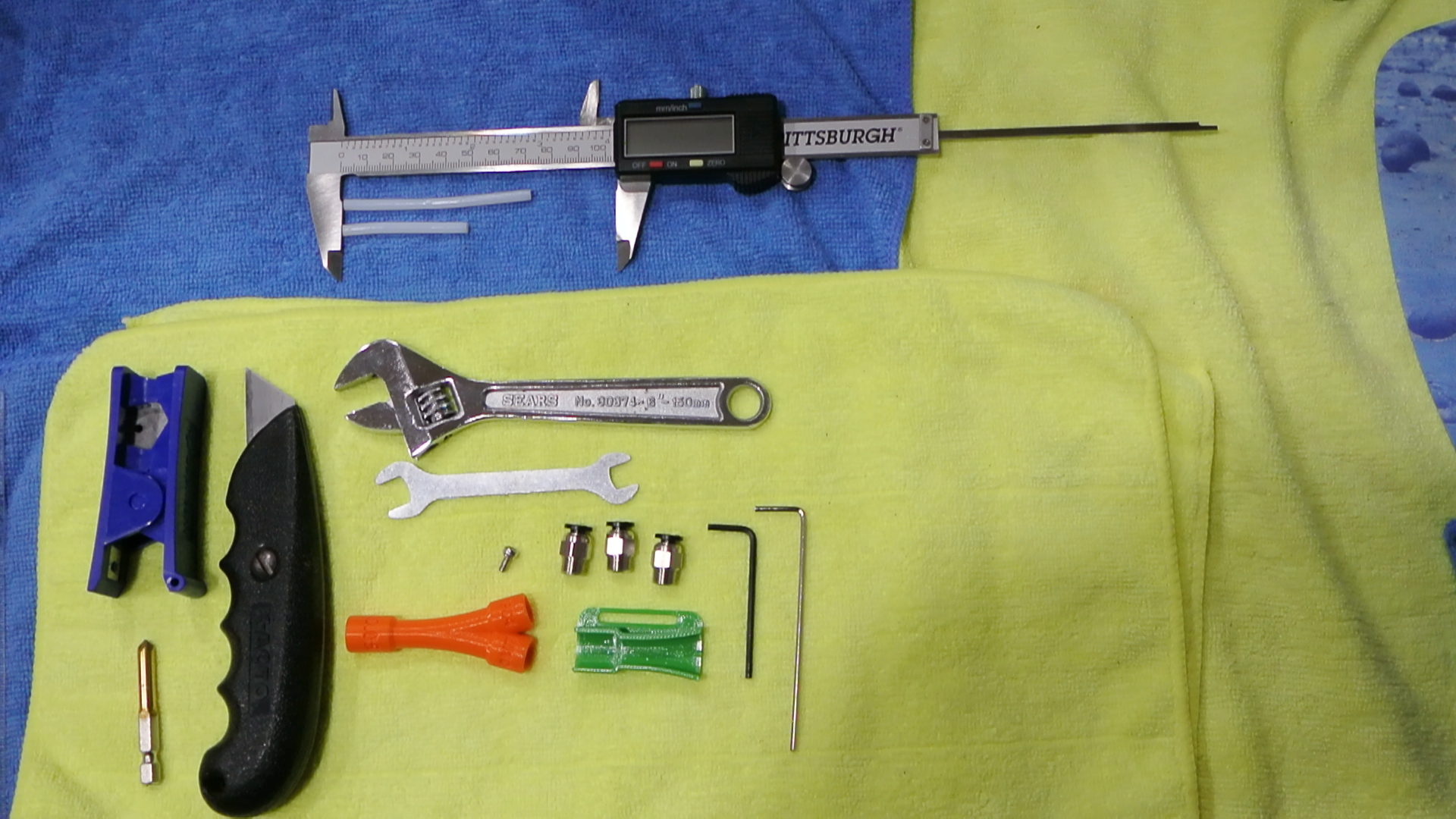

Công cụ và Bộ phận Bạn Cần

Công cụ:

• Cờ lê lục giác 2mm
• Cờ lê lục giác 2.5mm
• Dao cắt ống PTFE hoặc dao tiện với lưỡi mới
• Cờ lê 10mm hoặc cờ lê điều chỉnh
• Mũi doa nhỏ hoặc dũa kim cương
• Thước kẹp hoặc thước kẻ

Bộ phận:

• Bộ chia chữ Y và kẹp gắn in 3D
• Vít đầu chìm 3mm x 6mm
• 3 x đầu nối PTFE PC4-M10
• 1 đoạn ống PTFE cắt dài 45mm - 50mm
• 1 đoạn ống PTFE cắt dài 70mm - 100mm
  • Lưu ý: Ống PTFE phải có đường kính ngoài 4mm x đường kính trong 2.5mm. Đây là cùng kích thước được sử dụng và cung cấp làm phụ tùng thay thế bởi Bambu Lab.
  • 1 đoạn sợi dây tóc dài ~150mm để thử nghiệm

Lắp ráp và Cài đặt

Bước 1 - Ngắt kết nối ống PTFE Ngắt kết nối ống PTFE khỏi cạnh ngoài cùng bên phải của khớp nối bằng cách ấn vào khớp nối có lò xo và rút ống ra. Bạn sẽ kết nối lại ống này với một bên của bộ chia chữ Y sau.

Bước 2 - Cắt ống PTFE Tốt nhất nên sử dụng dao cắt ống PTFE nếu bạn có, nhưng nếu không, dùng dao tiện cũng được. Đảm bảo bạn có một lưỡi dao sắc bén và thực hiện vết cắt càng vuông càng tốt.

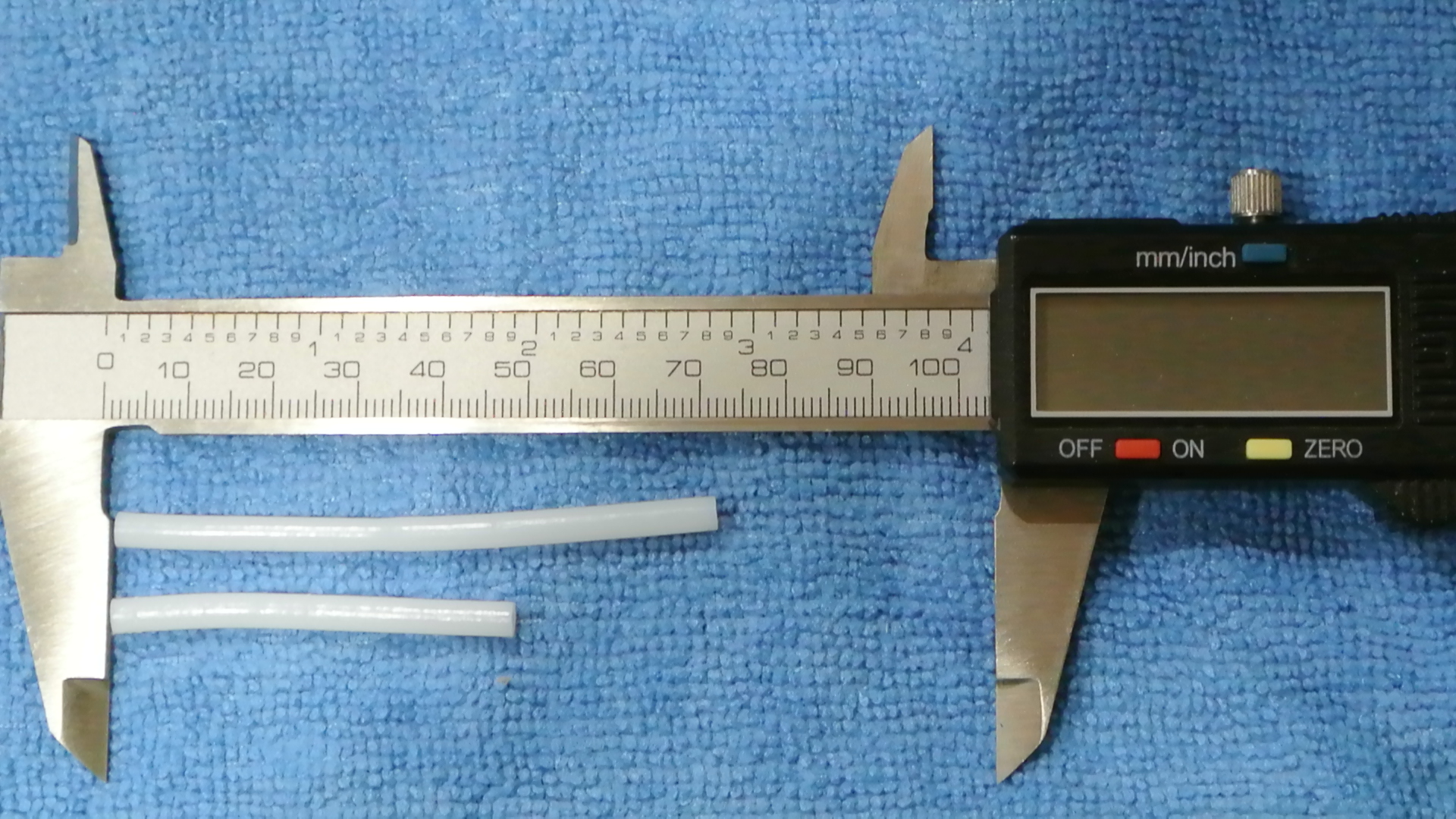

Cắt một đoạn ống PTFE dài 45mm-50mm từ ống PTFE dự phòng đi kèm với máy in của bạn. Điều quan trọng là phải sử dụng ống có đường kính ngoài 4mm x đường kính trong 2.5mm. Hầu hết các ống PTFE phổ biến cho sợi dây tóc 1.75mm có đường kính trong 2.0mm. Chúng ta cần đường kính trong lớn hơn để đảm bảo sợi dây tóc di chuyển tự do qua ống.

Cắt một đoạn ống PTFE khác dài 70mm-100mm cho phía bên kia của chữ “Y” của bộ chia.

Bước 3 - Lắp đặt các đầu nối PC4-M10 ren Cẩn thận không làm hỏng ren, vặn 3 đầu nối PC4-M10 vào bộ chia. Vặn chặt bằng tay càng nhiều càng tốt và sau đó siết chặt hoàn toàn bằng cờ lê M10 hoặc cờ lê điều chỉnh. Đừng siết quá chặt hoặc bạn có thể làm hỏng ren.

Bước 4 - Lắp ống PTFE Lắp chặt đoạn ống PTFE ngắn bạn đã cắt vào phía chân chữ Y đơn của bộ chia. Đảm bảo ống chạm đáy.

Với chữ khắc hướng về bạn và đỉnh của chữ “Y” hướng sang phải, lắp đoạn ống PTFE thứ hai bạn đã cắt vào đầu nối phía trên, đảm bảo nó cũng chạm đáy.

Đây là thời điểm tốt để kiểm tra hoạt động của bộ chia. Lấy một đoạn sợi dây tóc ngắn với đầu cắt vuông và luồn nó vào ống ở phía bên phải. Đẩy nó cho đến khi nó trượt ra ở phía bên trái. Nó phải di chuyển qua bộ chia dễ dàng với ít lực cản. Lặp lại cùng bài kiểm tra bằng cách đẩy sợi dây tóc qua chân mà không có ống PTFE. Nó cũng phải di chuyển qua bộ chia mà không có lực cản.

Nếu bạn cảm thấy sợi dây tóc bị “cấn cạnh”, hãy kiểm tra lại xem các ống đã được cắt vuông và lắp hết cỡ chưa. Có thể hữu ích nếu bạn cẩn thận vát nhẹ cạnh bên trong của các đầu ống được lắp vào bộ chia. Tôi đã sử dụng mũi doa, nhưng xoay bằng tay để không loại bỏ quá nhiều vật liệu. Nếu cẩn thận, dao tiện sắc bén cũng có tác dụng.

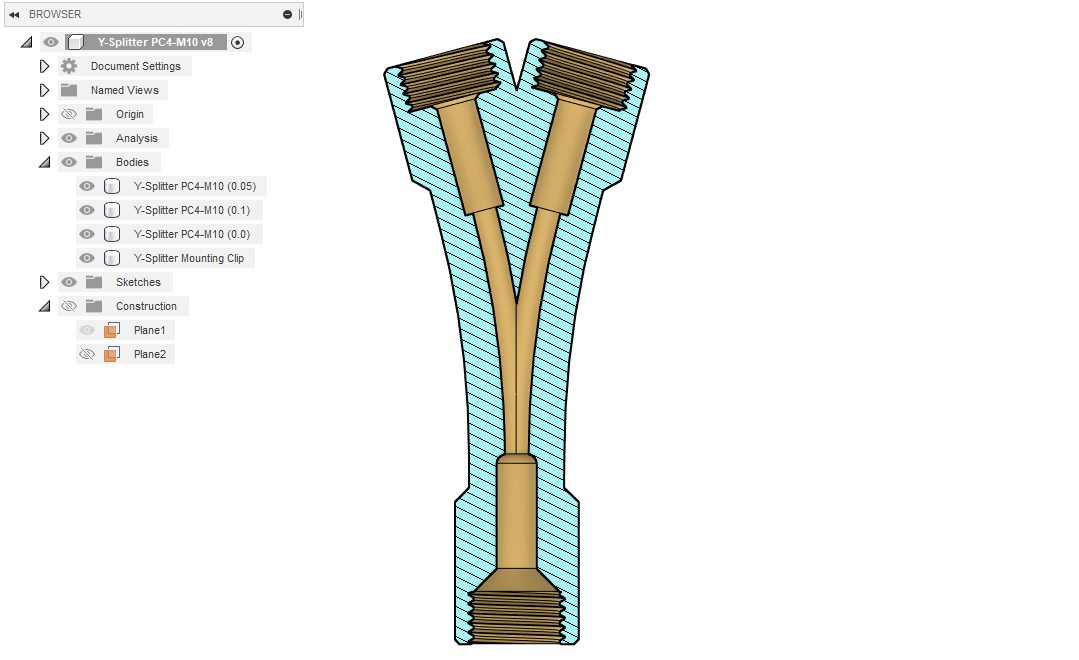

Một điều khác giúp ích là cẩn thận khoan lỗ bên trong 2.5mm của bộ chia bằng mũi khoan tay 2.5mm. Điều này làm sạch các cạnh trên của lỗ để giúp sợi dây tóc di chuyển mượt mà dọc theo đường đi.

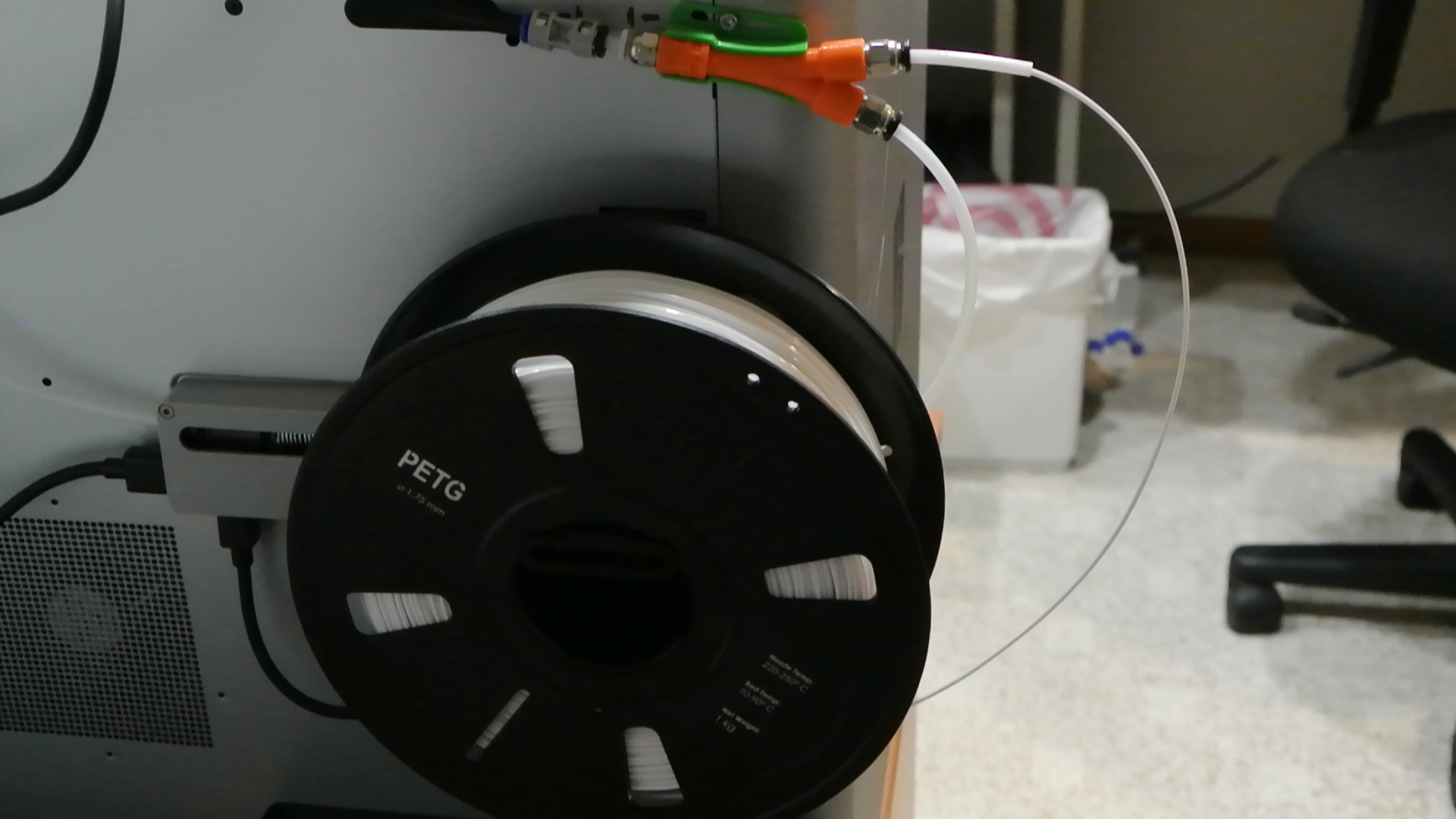

Khi mọi thứ di chuyển trơn tru, bạn có thể lắp ống PTFE bạn đã ngắt kết nối ở Bước 1 vào chân dưới của chữ “Y”, đảm bảo ống được lắp hết cỡ và chạm đáy. Bạn muốn đảm bảo ống này được định tuyến bên dưới giá đỡ cuộn dây.

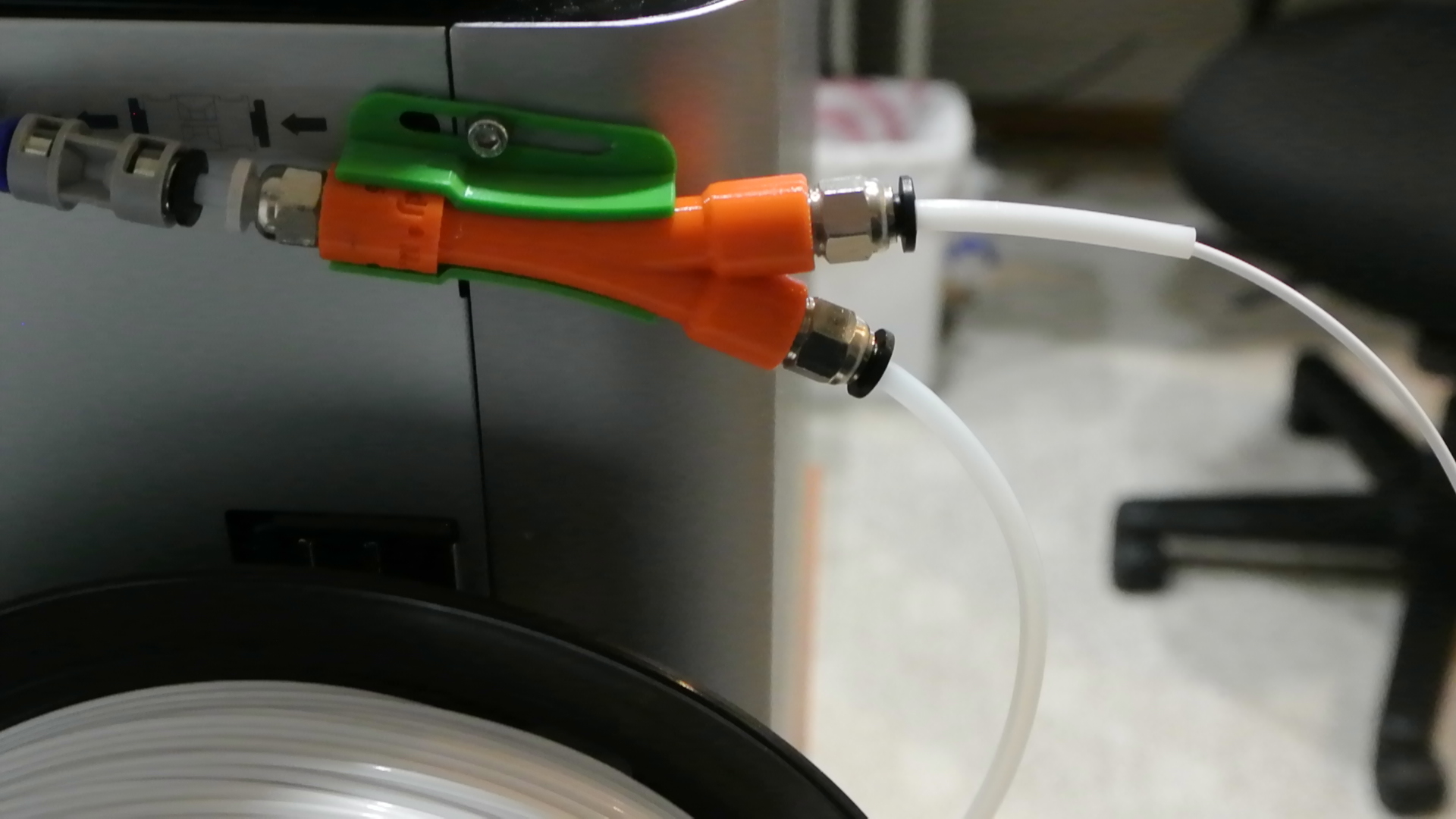

Bước 5 - Kẹp gắn Gắn kẹp gắn với khe hướng lên trên và mặt phẳng hướng về phía máy in.

Lắp ống PTFE ở phía bên trái vào khớp nối dẫn đến bộ đùn. Kết nối này có hành trình rất ngắn trước khi chạm đáy. Bạn chỉ nên có vài milimet ống PTFE hiển thị giữa khớp nối và bộ chia chữ Y.

Sử dụng cờ lê lục giác 2mm, tháo vít ngoài cùng bên phải ở góc bo của nắp. Sử dụng cờ lê lục giác 2.5mm, luồn vít đầu chìm 3mm x 6mm qua khe của kẹp và cố định kẹp vào lỗ góc.

Bước 6 - Kiểm tra AMS Bạn có thể kiểm tra xem sợi dây tóc có tải và dỡ ra dễ dàng từ AMS bằng cách thực hiện một vài thao tác Tải/Dỡ hàng từ màn hình cảm ứng của máy in.

Bước 7 - Kiểm tra Sợi dây tóc từ Giá đỡ cuộn dây Để kiểm tra việc tải và dỡ sợi dây tóc từ giá đỡ cuộn dây, hãy đảm bảo sợi dây tóc đã được dỡ ra khỏi AMS (không có sợi dây tóc nào hiển thị trong ống PTFE đến từ AMS).

Đảm bảo đầu của sợi dây tóc trên giá đỡ cuộn dây được cắt vuông và đang cấp từ dưới lên của cuộn dây (nó sẽ quay ngược chiều kim đồng hồ khi sợi dây tóc được đưa vào bộ đùn). Lắp sợi dây tóc vào ống PTFE ngắn trên bộ chia và đẩy hết cỡ cho đến khi nó chạm vào bộ đùn. Sử dụng menu màn hình cảm ứng, thực hiện thao tác tải bằng cách chọn vị trí giá đỡ cuộn dây trên tab AMS. Máy in sẽ hiển thị các lời nhắc để hướng dẫn bạn.

Cảnh báo! Tôi đã sử dụng thiết lập này thường xuyên trong vài tháng và nó hoạt động tuyệt vời. Chỉ cần nhớ sử dụng thao tác dỡ hàng cho giá đỡ cuộn dây khi bạn muốn quay lại AMS. Phần mềm máy in mới nhất làm cho quy trình này thân thiện hơn với người dùng.

Cũng cần lưu ý rằng bạn phải đảm bảo bỏ chọn tùy chọn AMS khi bạn gửi công việc đến máy in nếu bạn đang in từ giá đỡ cuộn dây.

Cảm ơn!

Tôi hy vọng bạn thấy điều này hữu ích. Vui lòng chia sẻ bản in của bạn và cho tôi biết trong phần bình luận nếu bạn có bất kỳ câu hỏi nào.
