Giá đỡ băng tải phong cách Satisfactory

Một kệ theo phong cách băng chuyền để giúp giữ cho nhà máy của bạn gọn gàng.

Hướng dẫn in và xây dựng

Kệ này được thiết kế để được xây dựng bằng cách sử dụng các phụ kiện in sẵn mà không cần phần cứng hoặc keo bổ sung, nhưng có thể được dán để tăng cường độ bền. Keo nóng rất hữu ích cho việc lắp đặt các dải LED.

Giá đỡ bên

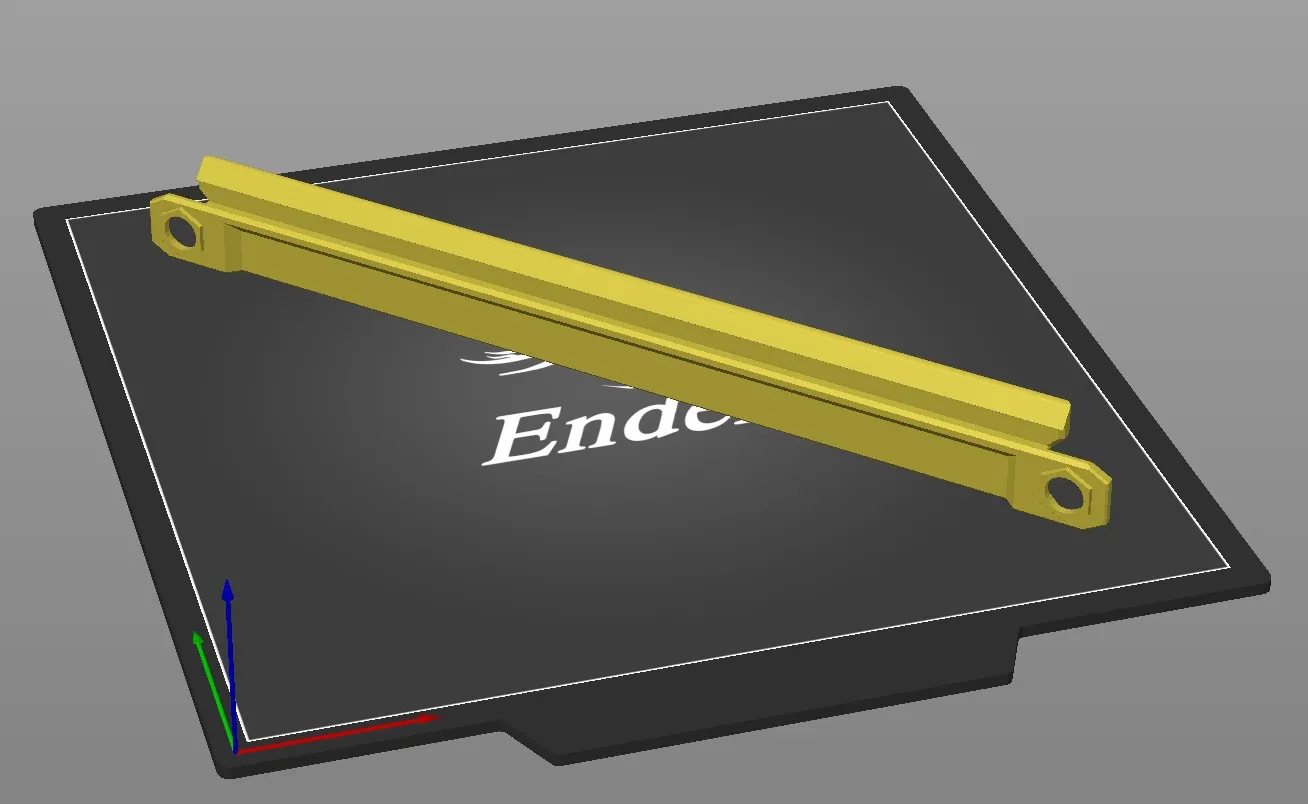

In các thanh bên nằm phẳng để có độ bền tối đa. Các giá đỡ bên bao gồm các kênh ống đứng để dẫn dây.

Băng chuyền

In băng chuyền đứng theo chiều dọc trên cạnh rộng của nó. Đây là phần lớn nhất và là yếu tố hạn chế trong việc xác định kích thước mà bạn có thể phóng to bản in. Nó được thiết kế để có thể in ở kích thước mặc định trên một tấm xây dựng 220mm, nếu được định hướng chéo. Hãy chắc chắn điều chỉnh hướng điền đặc khi in chéo để điền đặc được tạo ra chéo qua phần, không phải thẳng qua hoặc theo chiều dài. Nếu bạn không in kệ ở kích thước mà cần định hướng băng theo chiều chéo, bạn có thể muốn căn chỉnh nó với trục X để tránh phải điều chỉnh hướng điền. (Điều này cũng áp dụng cho các thanh trước và sau.) Băng chuyền bao gồm các đường dẫn dây được cắt vào khung ở phía dưới.

Thanh trước và sau

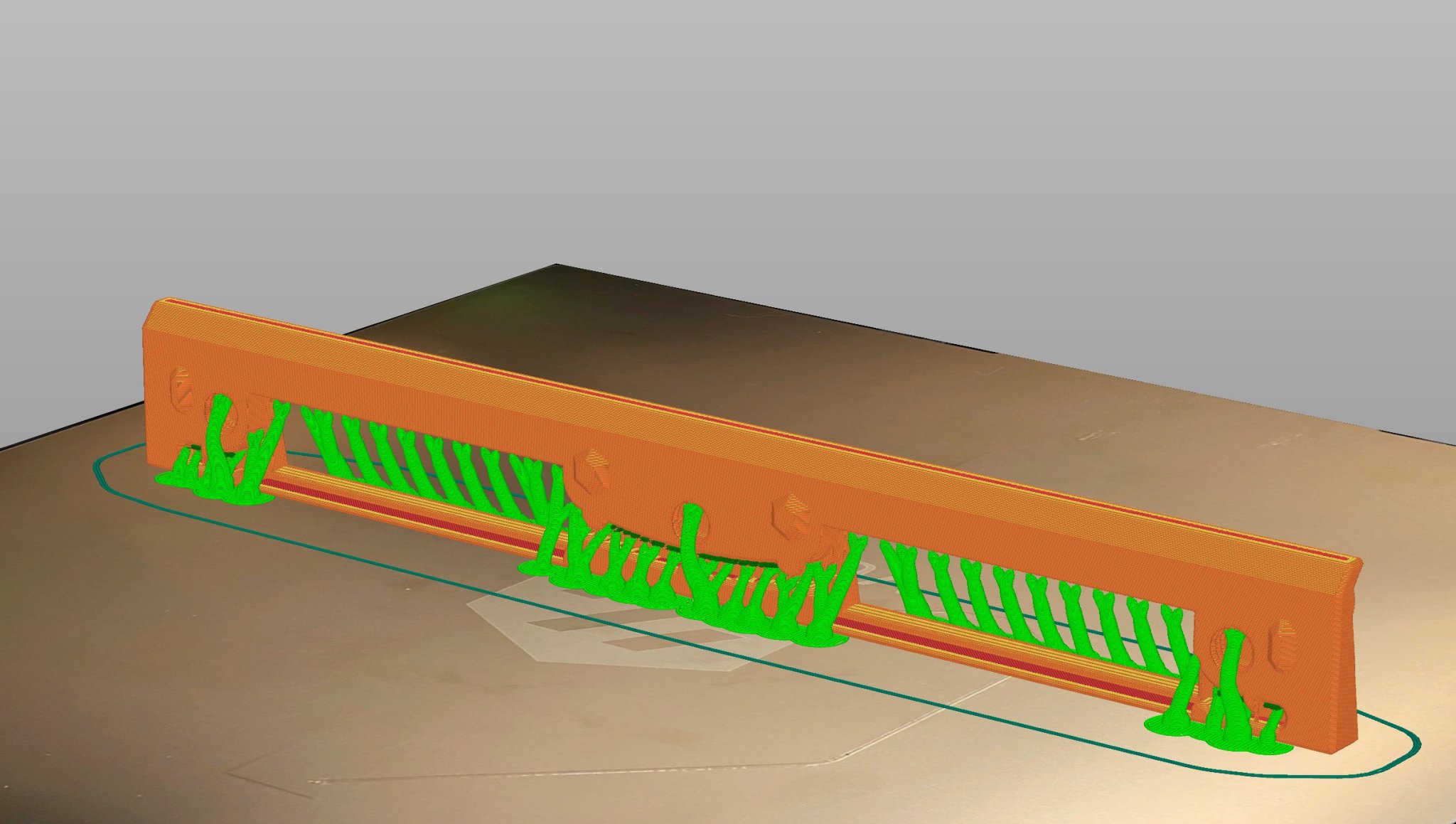

In các thanh trước và sau đứng theo chiều dọc. Brim có thể hữu ích để ngăn các đầu bị nâng lên. Thanh trước được thiết kế để in bằng 3 màu bằng cách thay đổi filament, và được in bằng cách sử dụng hỗ trợ hữu cơ. Thanh trước tùy chọn đi kèm không có lỗ ánh sáng không yêu cầu hỗ trợ. Thanh trước bao gồm các kênh dây, với các hỗ trợ tích hợp ở mỗi tab giữ dây của nó. Những cái này có thể được cắt đi, hoặc bạn có thể dẫn dây bên dưới mà không cần gỡ bỏ chúng. Các mô-đun ánh sáng được thiết kế để phù hợp với các đoạn ngắn của dải LED 10mm.

Khoảng cách ánh sáng

Những thứ này trông đẹp hơn khi được in đứng trên cạnh của chúng nhưng bạn sẽ không bao giờ thấy chúng. Chúng là một phần tùy chọn của việc xây dựng và có thể không cần thiết, hoặc bạn có thể muốn in chúng với tỷ lệ phẳng hơn tùy thuộc vào lượng không gian còn lại phía sau các mô-đun ánh sáng của bạn. Nếu bạn dự định bao gồm các mô-đun ánh sáng nhưng không lắp đặt bất kỳ đèn LED nào, bạn có thể in các miếng đệm với kích thước mặc định của chúng và sử dụng chúng để giữ các mô-đun ánh sáng ở vị trí, nếu bạn không muốn dán chúng.

Kính và Vỏ Đèn

Kính có thể được dán vào vỏ, vỏ được dán vào thanh trước ở các góc và cạnh, và dải LED được dán vào kính. Glow PLA có vẻ hiệu quả hơn trong việc khuếch tán ánh sáng so với filament trong suốt.

6mm Hex Key

Hữu ích để bắt đầu ốc vít ở một góc, nhưng các góc sẽ dễ bị hỏng nếu bị siết quá chặt.

Ốc Vít

In các ốc vít với các ren hướng lên trên. Các ốc vít có thể được vặn bằng chìa khóa hex 6mm hoặc ¼"/cờ lê Allen, nhưng để có mô-men xoắn tối đa, hãy sử dụng một tuốc-nơ-vít đầu phẳng nhỏ. Để việc lắp ráp kệ dễ dàng hơn, hãy thử lắp và làm rãnh tất cả các khớp ren trước.
