Đầu Nối Bowden Gắn Gimbal Cho Máy Sấy Sợi Nhựa (Ví dụ: SUNLU)

Tùy thuộc vào cấu hình tôi chọn mà ống bowden đầu ra không có góc phù hợp và sợi dây bị cong quá nhiều.

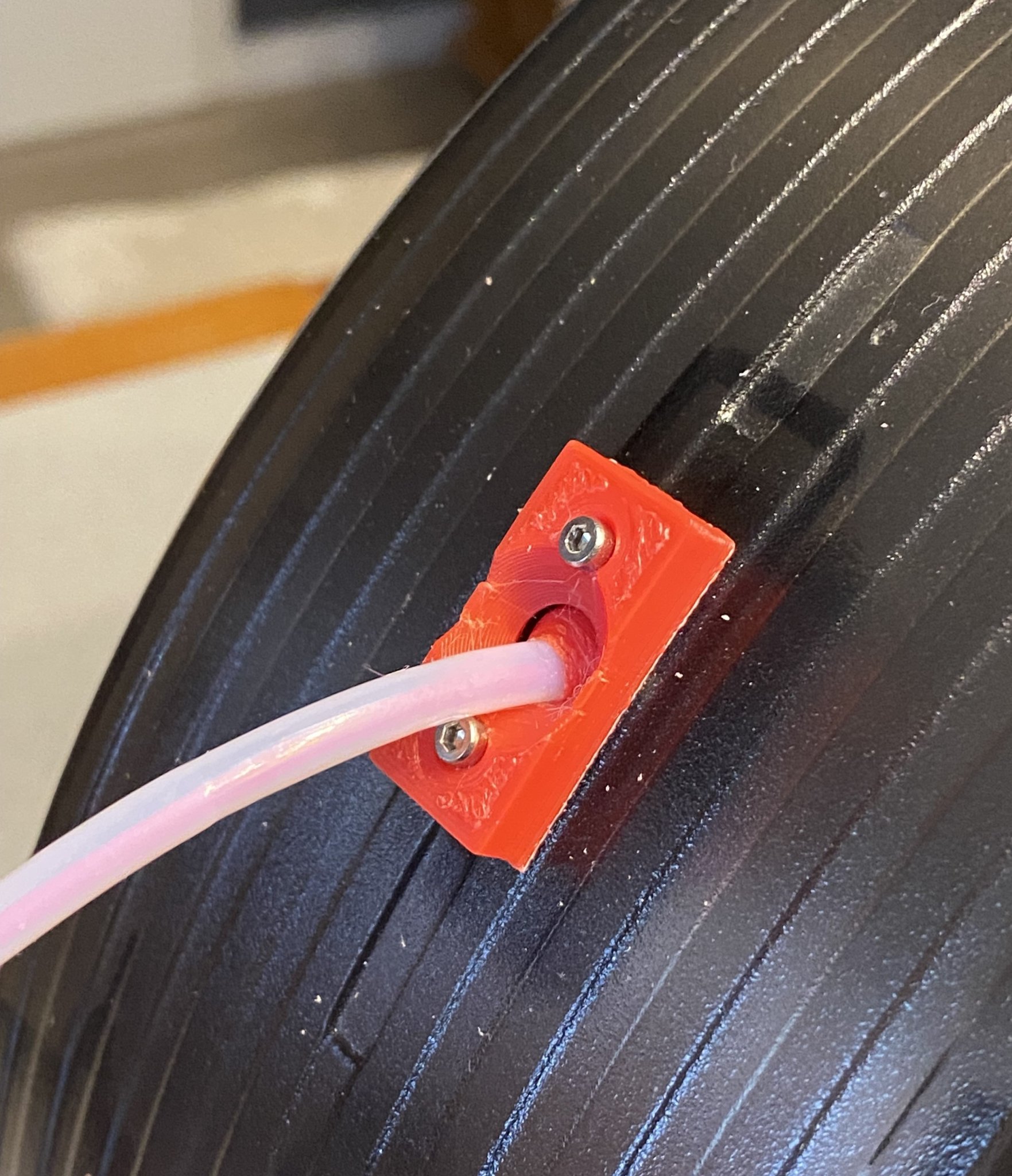

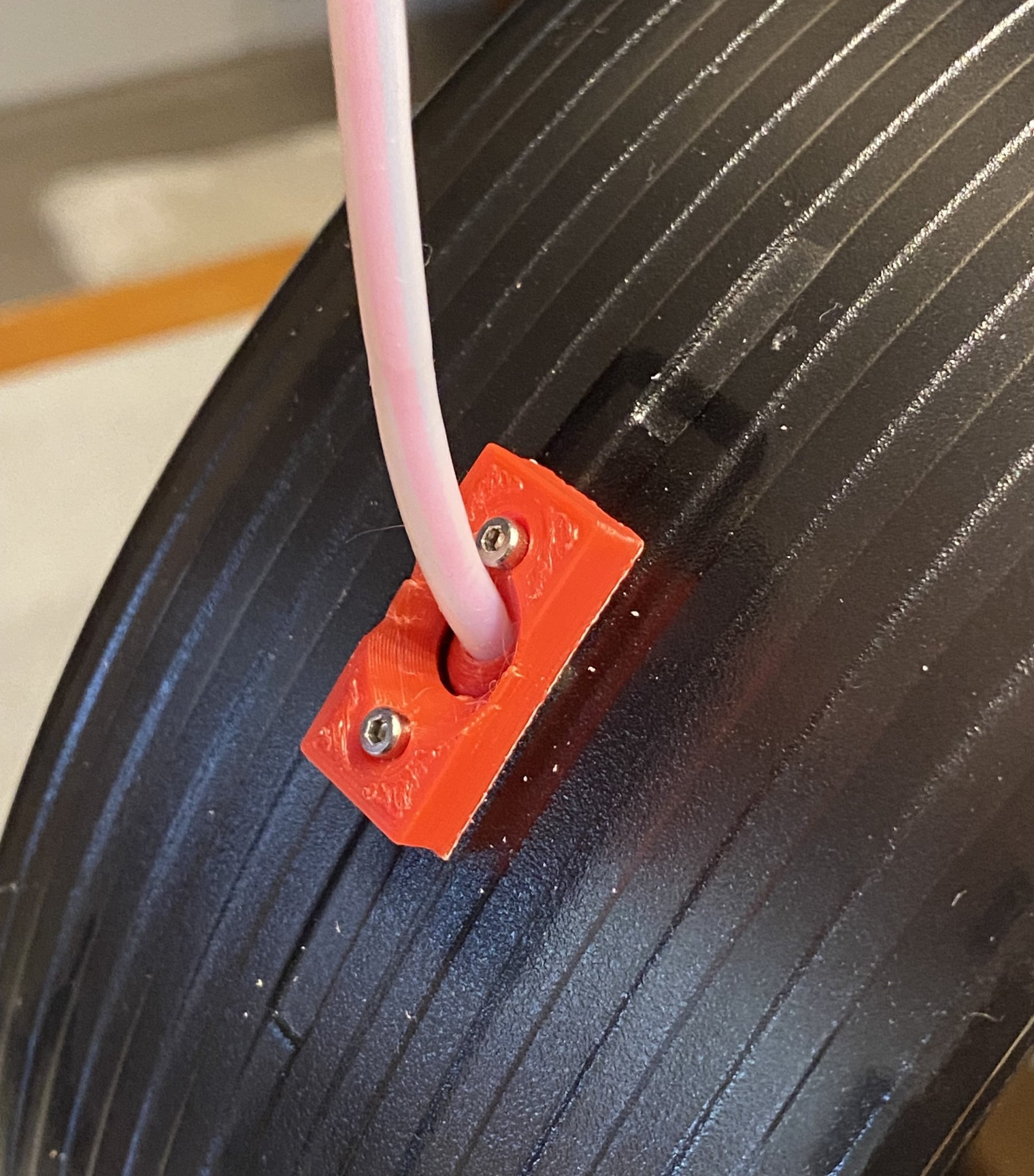

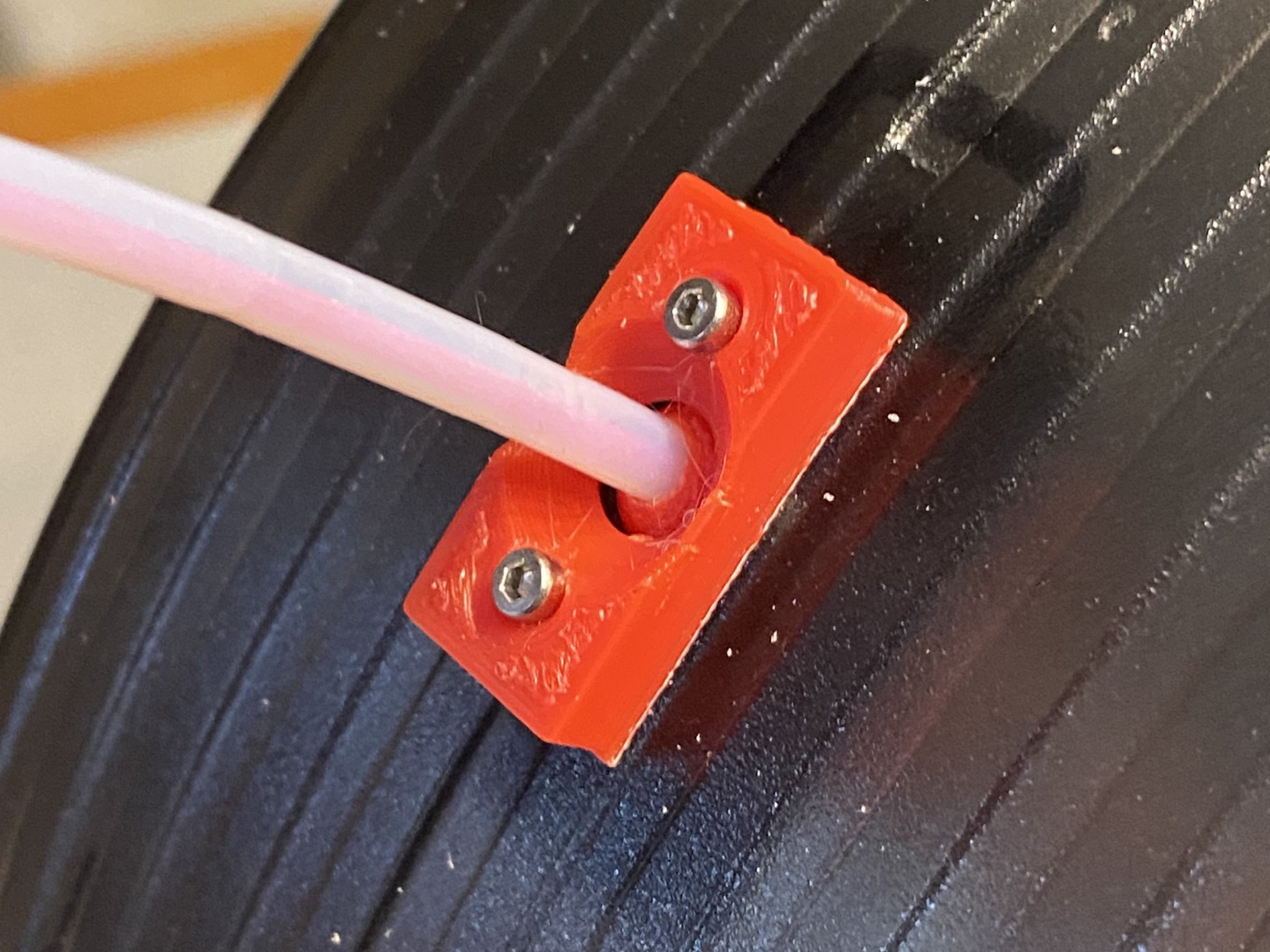

Trên Máy sấy Sunlu của tôi có hai lỗ thoát cho ống bowden, nhưng chúng thẳng ra ngoài, không phải lúc nào cũng có góc tốt cho hệ thống cấp liệu của bạn. Vì vậy, tôi đã khoan chúng thành lỗ Ø9.5mm, khoan hai lỗ Ø2mm cho hai vít tự khai thác. In các bộ phận, lắp ráp và hài lòng với cải tiến của tôi!

Hệ thống này hoạt động tốt nhất cho máy sấy Sunlu. Độ dày thành được thiết kế là 3.2mm. Có lẽ bạn cần sửa đổi kích thước một chút trong slicer của mình, hoặc chỉ cần lấy ý tưởng này cho thiết kế của riêng bạn.

Thiết kế bằng TinkerCad. In trên máy Voron 0.1 của tôi.

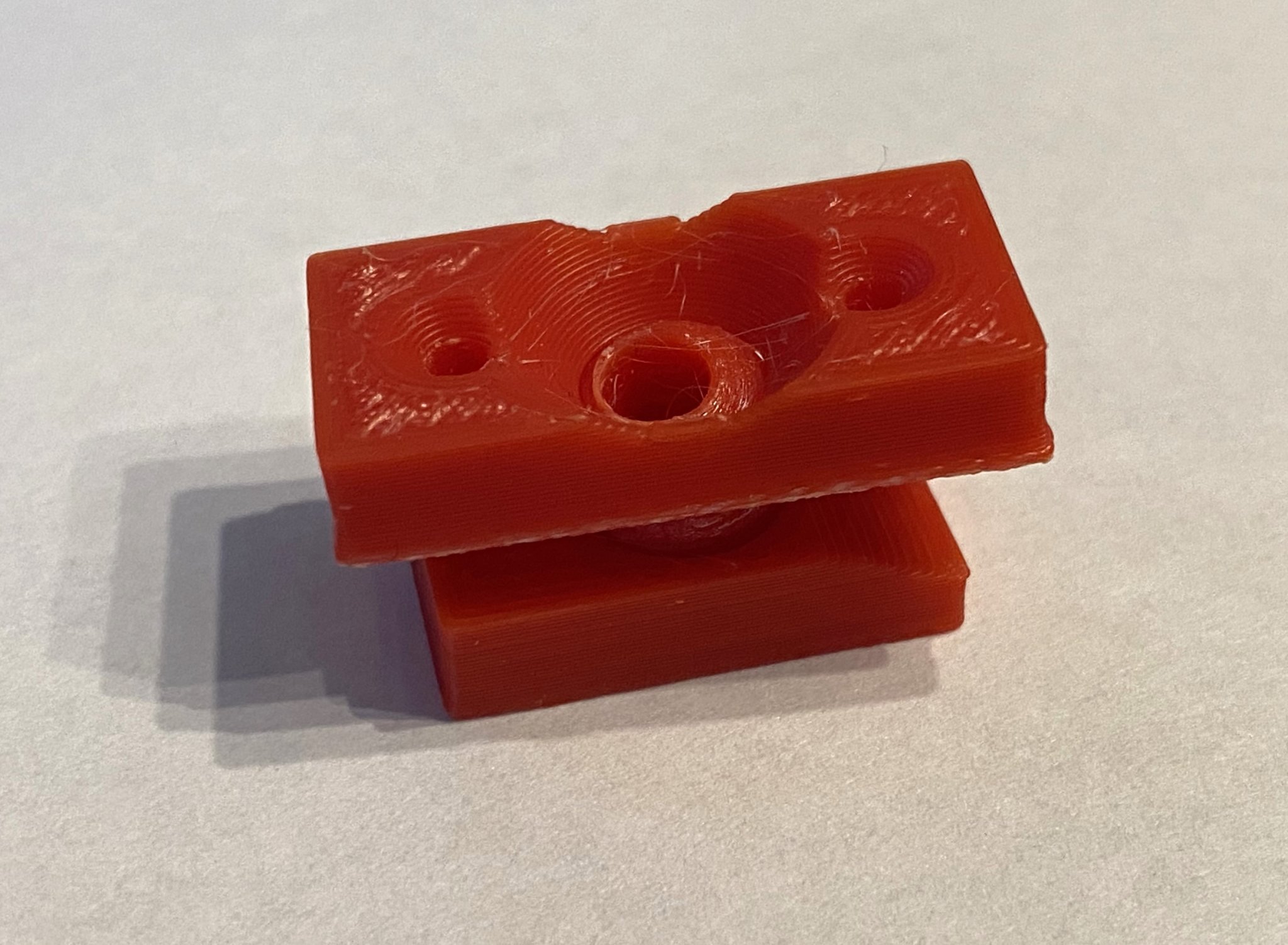

• ABS 0.1 (phần chén) và 0.2mm LH. Khoan phần chén thành Ø4mm sau khi in, để nó vừa với ống bowden.
• Nozzle 250°C / bed 100°C

Tôi đã in khá chậm, để các chi tiết có thể hiện ra đẹp.

Chúc bạn in vui vẻ!
