Star Trek - Deep Space Nine Danube Class Runabout Tỉ lệ 1/70 (33 cm)

Sau khi in mẫu tàu Runabout gốc, tôi muốn chế tạo một phiên bản lớn hơn. Một phiên bản có thể lắp đèn LED để mẫu tàu thêm sống động.

Mẫu tàu có tỉ lệ 1/70, nên tổng chiều dài của mẫu là 33 cm (13 inch). Bạn cần tuân theo hướng dẫn in mà tôi đã viết và cũng nên xem nhật ký lắp ráp mà tôi đã đăng trên Youtube về mẫu Runabout này.

Liên kết đến nhật ký lắp ráp: https://www.youtube.com/playlist?list=PLtTCQ0DBBLzF56kbQ9n5aPAkfsldfcZEN

Nếu có bất kỳ câu hỏi nào, đừng ngần ngại hỏi trong phần bình luận, vì đây là một mô hình khá phức tạp.

Ngoài ra, tôi cũng đính kèm một file PDF với các decal tùy chỉnh cho mẫu này. Hãy in chúng ra bằng giấy decal hoặc vật liệu sticker trong suốt.

Lưu ý:

Okay, giờ thì bắt đầu với hướng dẫn in:

Hầu hết các bộ phận không cần hỗ trợ, nhưng có một vài bộ phận cần hỗ trợ để đạt kết quả tốt nhất.

Thân tàu chính được chia thành 4 phần, đó là các file Rio_Grande: phần thân sau dưới, thân trước dưới, thân sau trên và thân trước trên.

Khuyến nghị của tôi cho 4 bộ phận này là in chúng với độ dày tường là 3 mm và độ dày lớp trên cùng là 3 mm, lớp đáy có thể mỏng tới 0,3 mm (3 lớp ở độ cao lớp 0,1 mm). Điều này để bạn có thể dễ dàng cắt các bộ phận ra khỏi đáy để khoét rỗng thân chính cho việc lắp đặt linh kiện điện tử. Cũng nên in với độ điền đầy thấp, tối đa 10% (Bạn sẽ cần loại bỏ một phần độ điền đầy. Xem nhật ký video để biết chi tiết).

Tiếp theo là các khoang động cơ (nacelles):

Phần thân khoang động cơ được chia thành 2 mảnh: trên và dưới. Tôi đã in các phần trên theo hướng của tệp (úp mặt phải lên) và sử dụng hỗ trợ cho bên trong, điều này giúp các chi tiết trên cùng đẹp nhất.

Phần đáy tôi xoay 180 độ, để nó được in giống như phần trên.

Cánh xung lực (Impuls wings) được chia thành 3 phần: phần trước, phần thân bên mạn phải (starboard body) và phần chèn.

Như tên gọi starboard đã gợi ý, đây chỉ là một trong hai cánh xung lực, bạn cần phản chiếu (mirror) 3 bộ phận này để tạo thành cánh xung lực bên mạn trái (port side). Ba bộ phận này không cần hỗ trợ. Khi in phần trước, hãy đặt phẳng trên bàn in.

Đối với các cánh, chúng cần hỗ trợ!

Tôi đã in các cánh theo hướng thẳng đứng, để các lớp in giống như trên thân chính của mô hình. Tuy nhiên, điều này đòi hỏi rất nhiều hỗ trợ. Vì vậy, hãy tự quyết định. Cũng đảm bảo sử dụng độ dày tường ít nhất 2 mm, nếu không bạn có thể gặp phải các lỗ trên cánh.

Các lưới tản nhiệt chiller và nắp đậy Bussard collector nên được in bằng vật liệu trong mờ. Tôi đã sử dụng PETG màu đỏ và xanh trong mờ (mẫu chính là PLA). Bạn có thể dựng thẳng Bussard collector lên và như vậy sẽ không cần hỗ trợ. Tôi đề xuất độ cao lớp 0,05 cho các nắp đậy, để phần đỉnh tròn ở phía trước được đẹp nhất có thể.

Các dải màu vàng cho khoang động cơ:

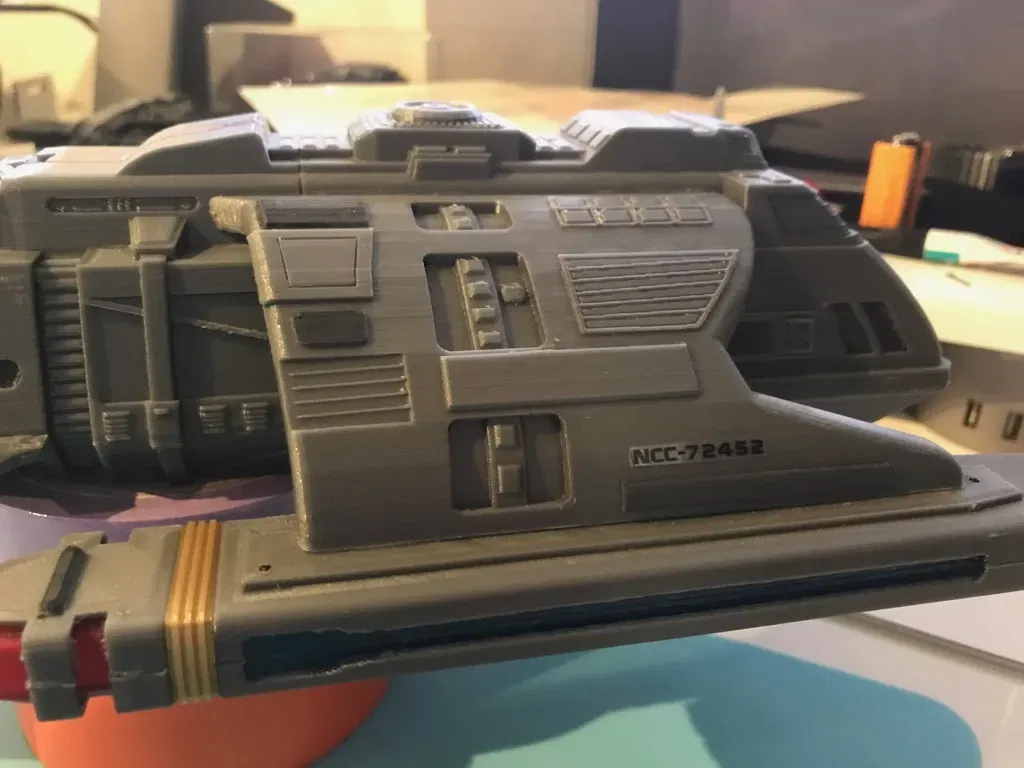

Nếu bạn có một gói mẫu PLA màu vàng hoặc vàng kim, tôi đề xuất sử dụng chúng cho các dải này. Chúng được in thành một dải dài và những gì tôi đã làm là in phần này, và khi nó vẫn còn ở nhiệt độ (60 độ C), tôi sẽ uốn cong thủ công bộ phận xung quanh khoang động cơ. Xem nhật ký video và ảnh để biết chi tiết về hoàn thiện cuối cùng.

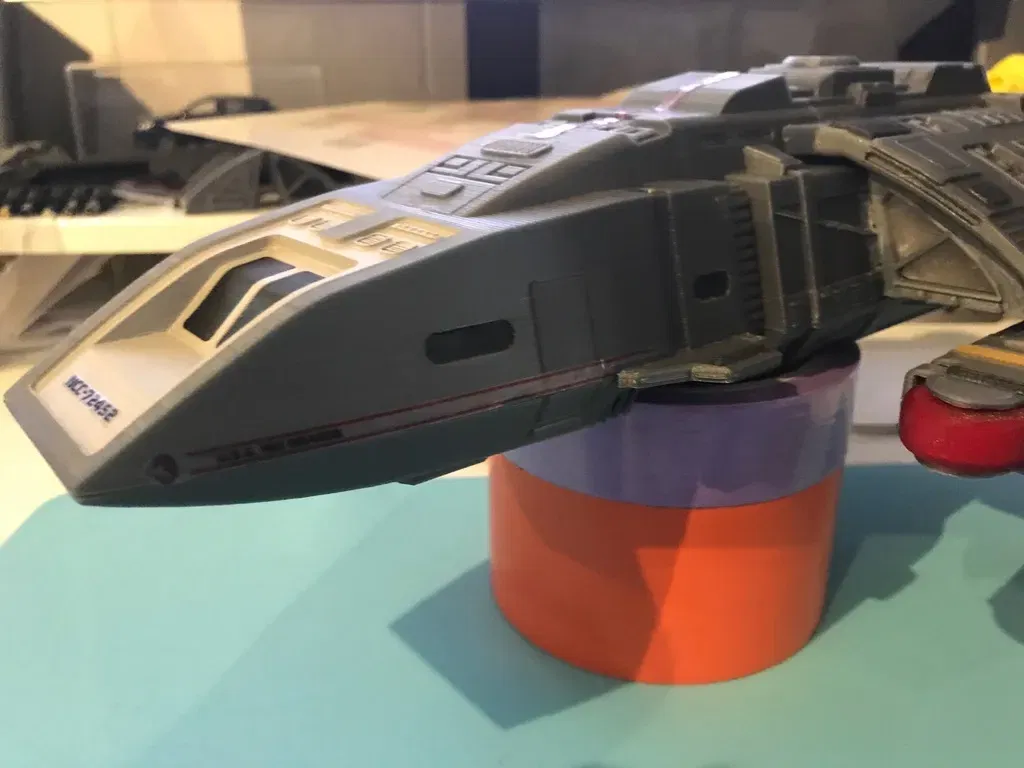

Ngoài ra, tôi có các bộ phận chèn cửa sổ cho tất cả các cửa sổ. Nếu bạn không muốn sơn cửa sổ màu đen vì sợ không đạt được hiệu quả tốt, bạn có thể sử dụng PLA màu đen để in các bộ phận chèn cửa sổ với chiều cao 0,3 mm (sử dụng lớp 0,1 mm). Cửa sổ phía trước cần được uốn cong theo hình dạng như các dải màu vàng, xem nhật ký video.

Ngoài ra, tôi còn đính kèm một dải chặn sáng, có thể in bằng PLA màu đen để chèn giữa các cánh xung lực và cánh bên ngoài, để đèn bạn lắp trong khoang động cơ xung lực không bị lọt ra ngoài giữa động cơ và cánh bên ngoài. (xem nhật ký video) và một bộ giữ lõi Warp (Warpcore LED holder), đây là một bộ phận nhỏ hình tròn có thể giữ một đèn LED 5 mm và giúp việc dán bộ phận đó vào vị trí dễ dàng hơn.
