Giá Đỡ Mũi Lục Giác Dạng Mỏng (1/4 inch, 4 mm, REV2)

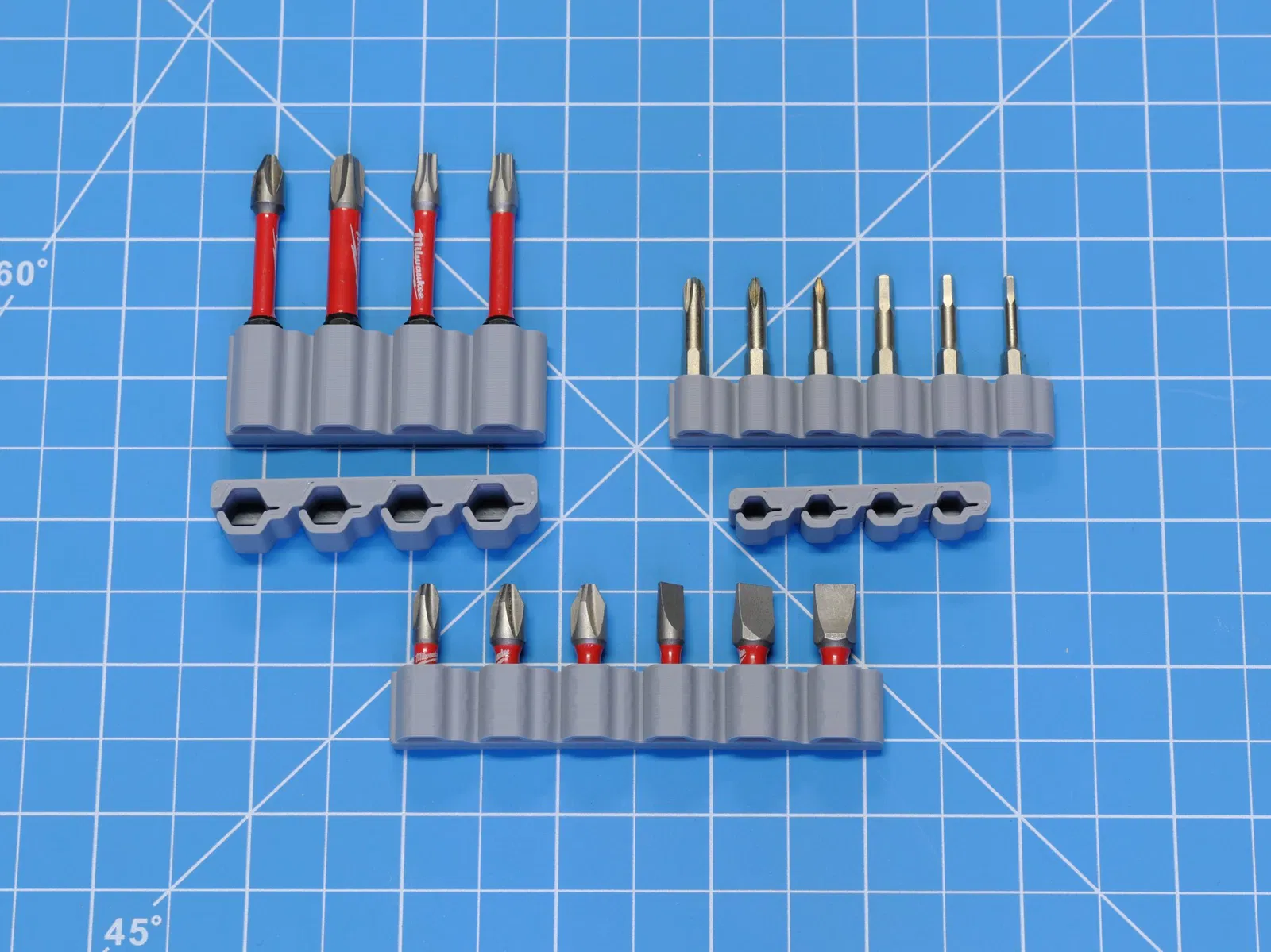

Thiết kế của tui sử dụng một cái bản lề ngắn, dẻo để kẹp chặt mấy cái đầu lục giác lại. Mấy cái nhựa có độ đàn hồi cao thì cho kết quả tốt nhất, nên xài PLA thường có thể hơi khó xài đó nha. Mấy loại PLA độn thêm (như PLA Pro của Polymaker) mà có độ co giãn tốt hơn thì có thể xài ổn hơn, nhưng tui thấy xài PETG và ABS là ngon nhất. Bạn có thể tìm mấy file stl in sẵn cho hai cỡ mũi lục giác.

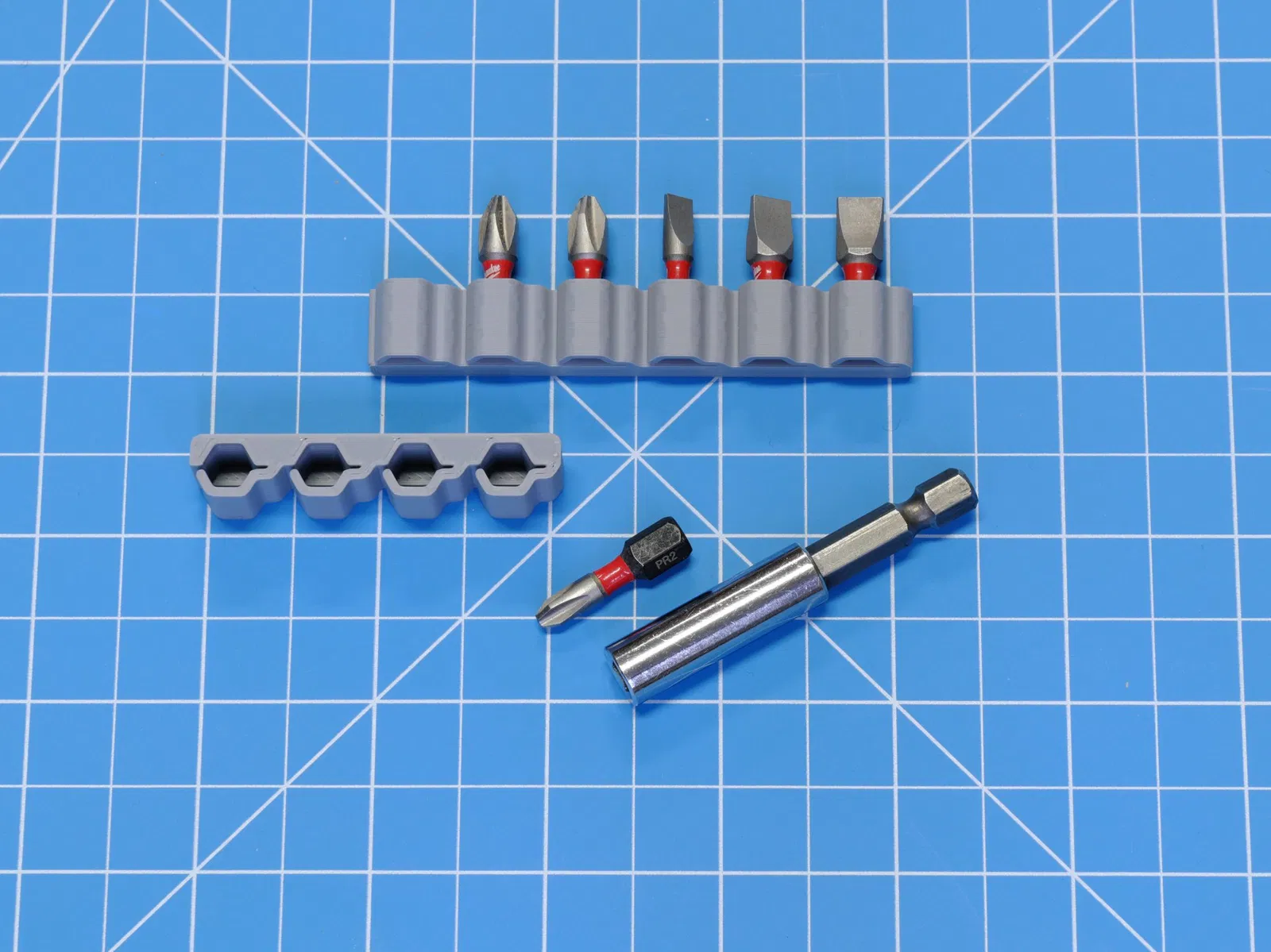

• ¼ inch (6.35 mm) - cỡ phổ biến nhất, xài hàng ngày

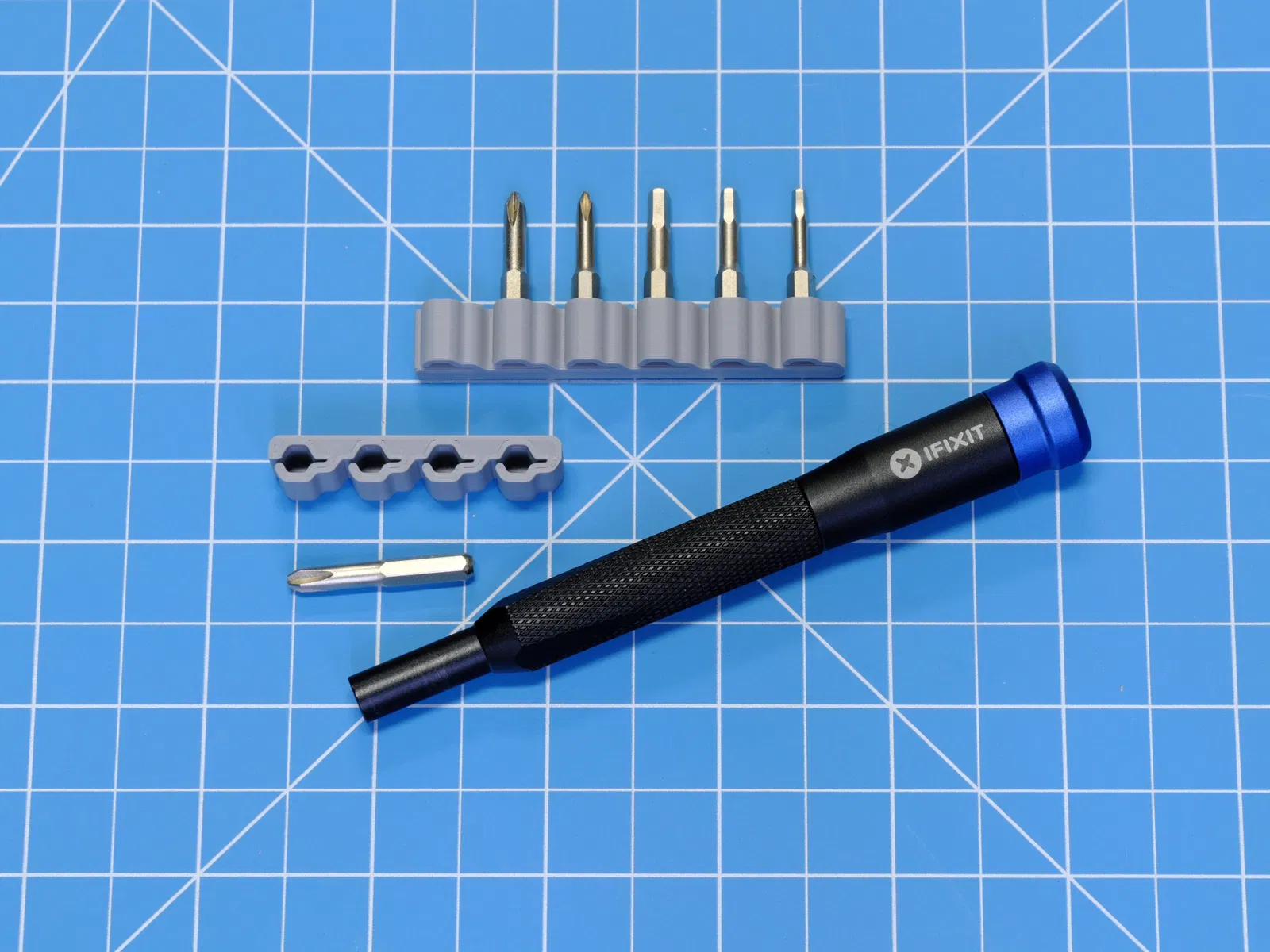

• 4 mm - dùng với mấy cái tua vít chuyên dụng như iFixit

Bản Revision 2

Tui đã cải tiến cái mô hình parametric cho Fusion360. Bạn không cần chạy lại mấy bước trong timeline đâu! Tui cũng có thêm mấy cái mô hình cho mũi lục giác 4 mm đó.

Chỉnh Sửa Độ Khít

Bạn có thể tinh chỉnh độ khít bằng cách scale trục X và Y trong slicer. In thử một cái rồi coi hệ số scale trong mấy bảng dưới đây. Bạn có thể làm cái đế đựng mũi lục giác cao hơn bằng cách scale trục Z.

Mũi lục giác tiêu chuẩn ¼ inch

Chọn cỡ test nào?

_Tỷ lệ scale XY (%)

-0.15 97.66

-0.10 98.44

-0.05 99.22

+0.05 100.78

+0.10 101.56

+0.15 102.34

Mũi lục giác 4 mm chuyên dụng

Chọn cỡ test nào?

_Tỷ lệ scale XY (%)

-0.15 96.41

-0.10 97.59

-0.05 98.80

+0.05 101.20

+0.10 102.41

+0.15 103.59

Mô Hình 3D

Bạn cũng có thể tự thiết kế đế đựng mũi lục giác theo ý mình với file f360 parametric.

Tham số

Độ dày vách wall

Đường kính lục giác đo từ hai mặt song song d

Chiều cao kẹp lục giác bit_height

Chiều dài bản lề dẻo hinge

Số lượng đế num

Cảm ơn mọi người đã ghé thăm, chúc vui vẻ!

Cập nhật lớn: Xuất bản bản revision 2 với CAD được cải thiện. Thêm đế đựng mũi 4 mm.

Cập nhật nhỏ: Cập nhật bản in thử nghiệm cho mũi kim với nhãn tốt hơn.
