Tay quay cho đầu lục giác (Hex Bits)

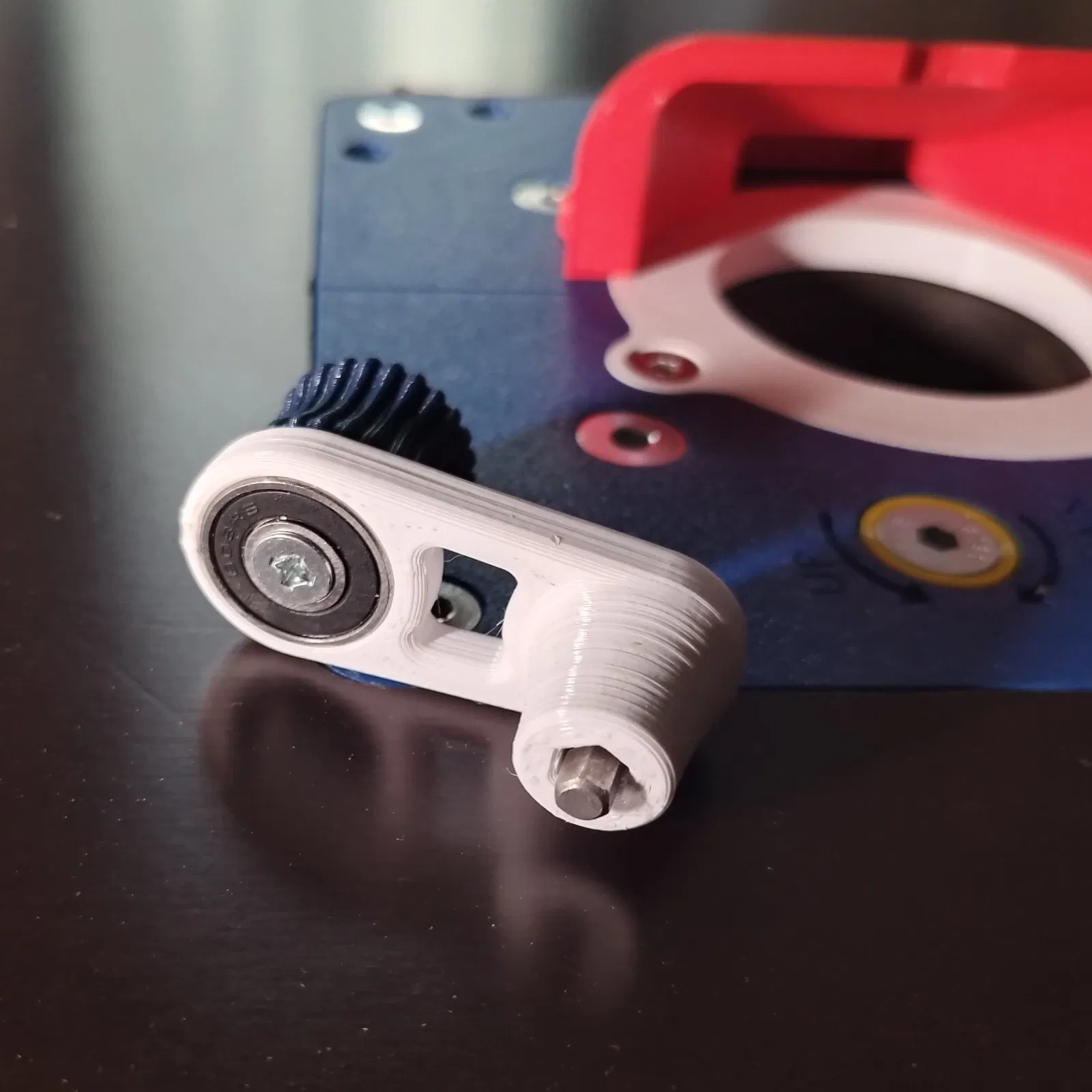

Một tay quay đơn giản cho các đầu lục giác (hex bits), sử dụng vòng bi 608.

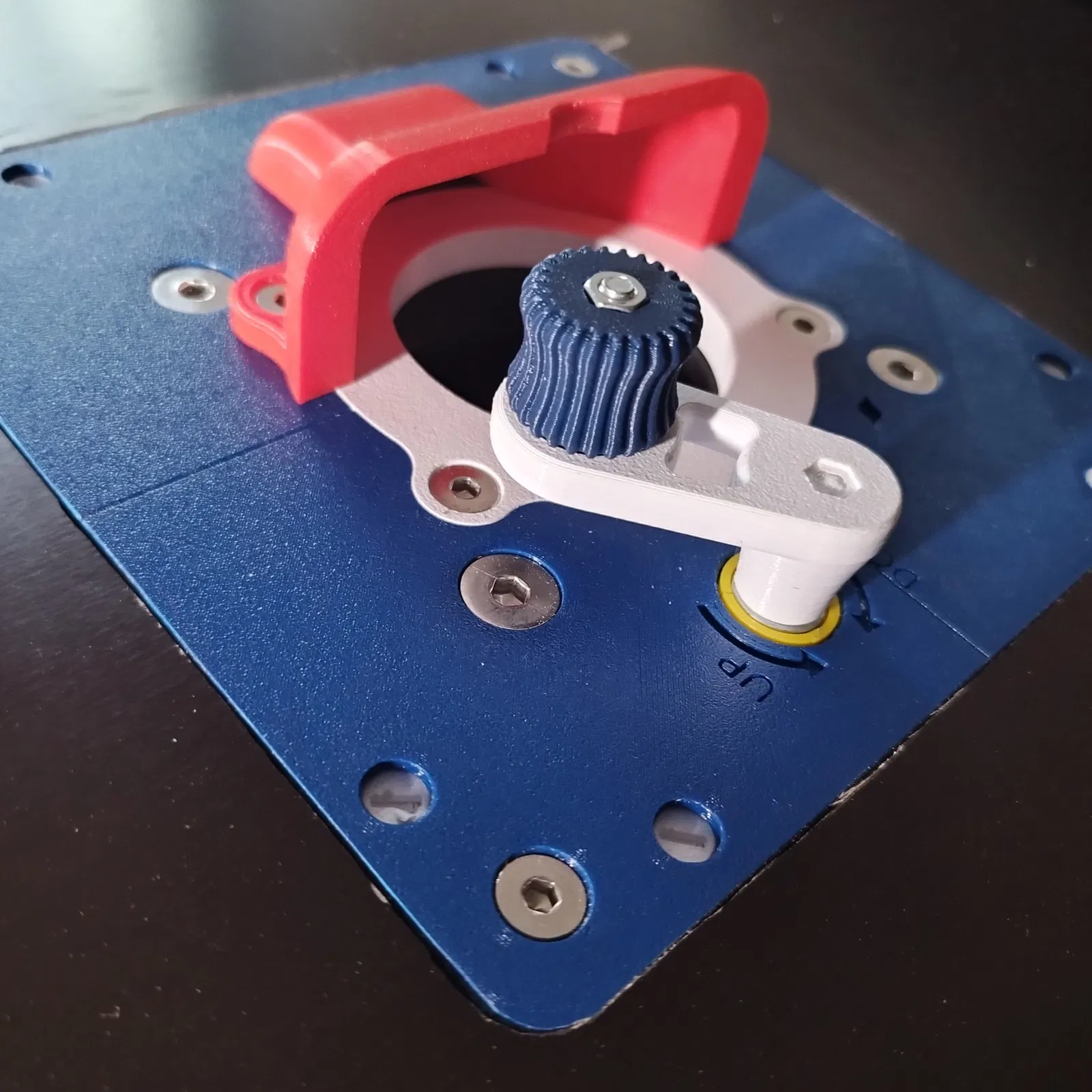

Tôi làm cái tay quay này đặc biệt cho USSA Router Lifter 3.0 của mình, nhưng tất nhiên nó cũng có thể hữu ích cho các ứng dụng khác.
Tôi làm nó tương đối ngắn để không cản trở bộ hút phía trên hoặc mũi router, nhưng cũng vì tôi nhận thấy các tay quay dài hơn cho cảm giác không tốt về tốc độ.

Để lắp đặt đúng cách, bạn sẽ cần:

• 1x vòng bi 608 (loại nào cũng được, nhưng tôi khuyên dùng loại 2RS có nắp che)
• 1x đai ốc M5
• 1x bu lông M5x30, đầu chìm
• 1x đầu lục giác ¼" kích thước bạn cần (tôi dùng loại 5mm)
• (tùy chọn, bạn có thể dùng bu lông M5x30 có đầu lục giác, trong trường hợp đó tôi khuyên dùng đai ốc chặn và thêm một vòng đệm)

Độ dung sai chặt chẽ vì tay quay này không nhằm mục đích thay đổi đầu bit liên tục; nó giống như lắp đặt cố định hơn. Tôi cần dùng lực kìm để ép vòng bi cũng như đầu lục giác vào.

Việc lắp đặt khá đơn giản, chỉ cần lắp vòng bi và đầu lục giác vào; sau đó đặt đai ốc M5 vào tay cầm, đẩy nó qua vòng bi và cố định bằng bu lông M5 (nếu bạn chọn loại M5x30 có đầu lục giác, hãy đẩy nó từ trên tay cầm thay vì dùng đai ốc và cố định từ phía bên kia của vòng bi, lý tưởng nhất là có một vòng đệm ở giữa; nên ưu tiên đai ốc chặn).

Lời khuyên khi in

Tôi khuyên dùng các loại sợi bền hơn như PETG hoặc Tough PLA. Đối với cánh tay quay, nên sử dụng bốn hoặc nhiều hơn các lớp tường. Bạn có thể in với độ mịn hoặc thô tùy thích.
