Giá đỡ màn hình đa dạng kích thước cho văn phòng

Kích Thước Kệ

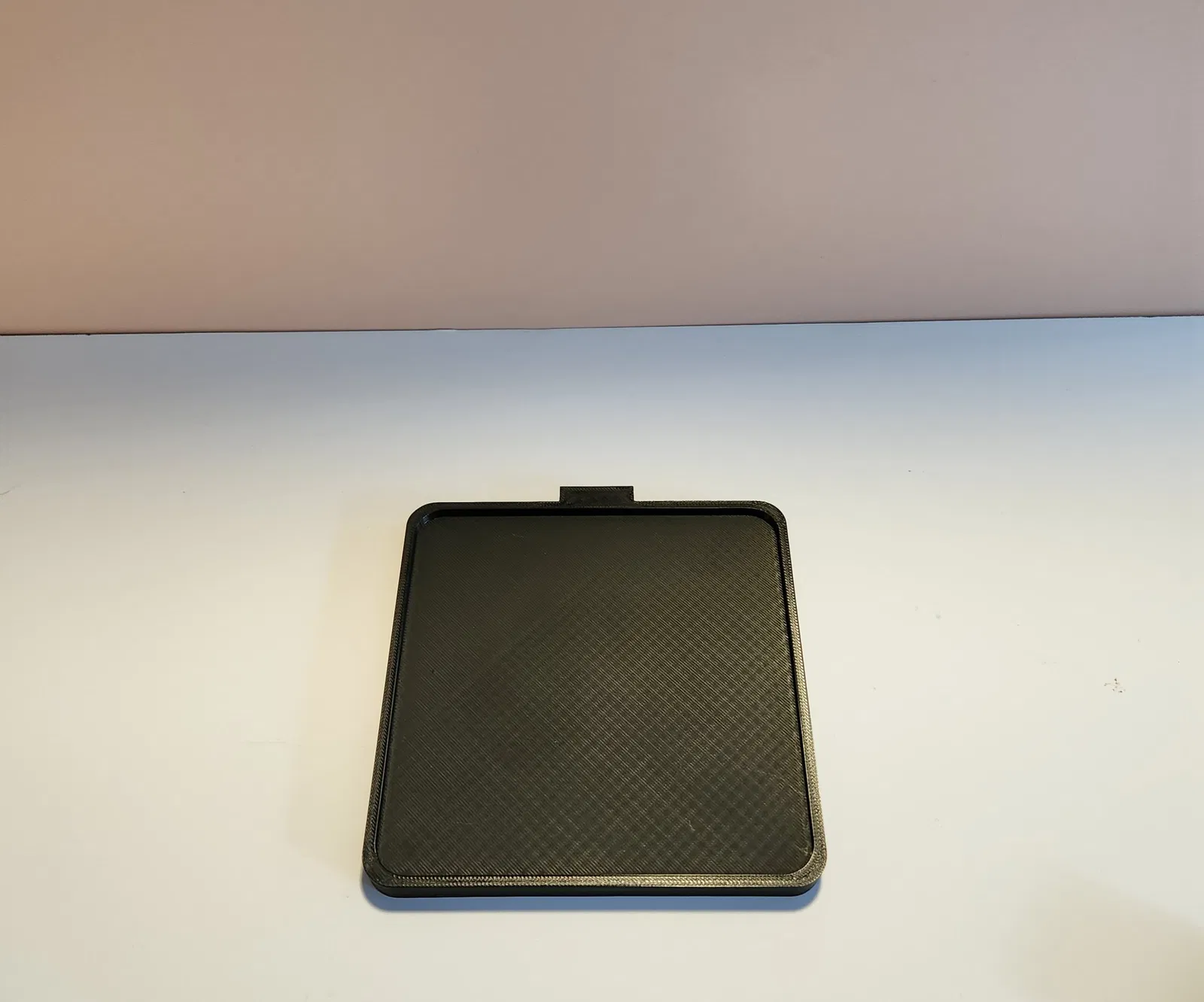

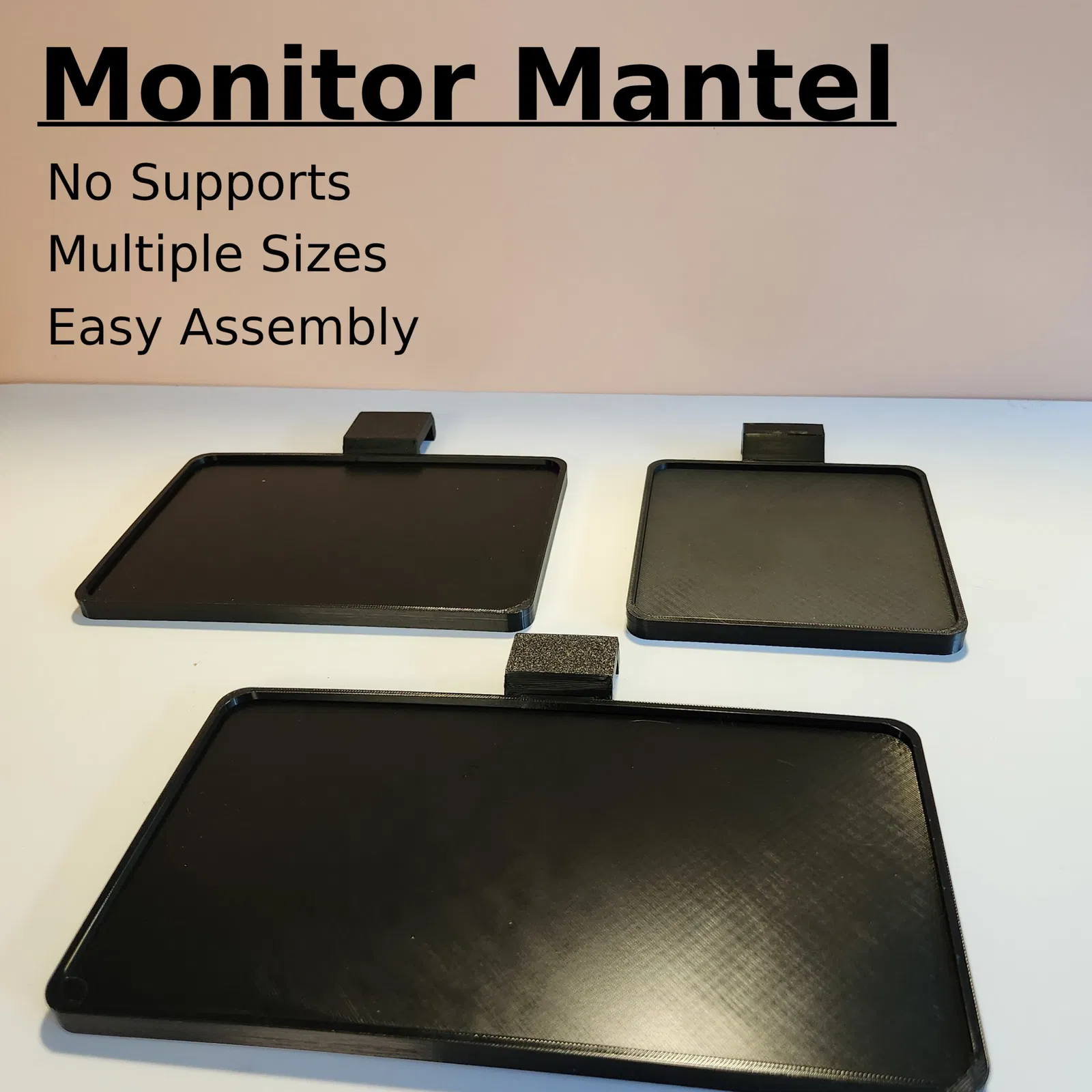

Có ba kích thước kệ khác nhau có sẵn

• Vuông (1:1)
• Rộng (2:3)
• Siêu rộng (~1:2)

Mỗi kệ có độ sâu khoảng 127mm (hoặc 5 inch), Kệ siêu rộng có độ sâu 240mm, vì vậy nó chỉ có thể in được trên máy in có thể tích in đủ lớn. Hai kệ còn lại nên dễ dàng in trên bất kỳ máy in nào.

Tất cả các kệ đều tương thích với tất cả các kích thước kẹp

Kích Thước Kẹp

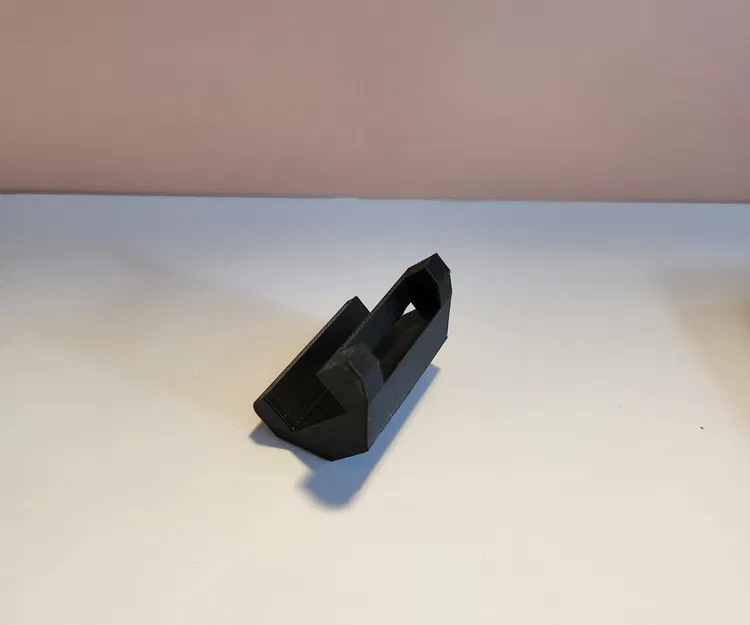

Để có sự vừa vặn tốt nhất - chúng tôi cung cấp nhiều kích thước khác nhau để (hy vọng) phù hợp với mọi màn hình. Hãy lấy thước cặp đáng tin cậy của bạn (hoặc thước dây, nếu bạn phải) và đo chiều rộng viền ở phía trên màn hình của bạn và với độ sâu của màn hình. Các kẹp được tổ chức thành các thư mục con cho mỗi kích thước viền được hỗ trợ (từ 10mm đến 25mm). Mỗi thư mục sẽ chứa các kẹp cho mỗi độ sâu màn hình được hỗ trợ.

Vì vậy, nếu bạn có một màn hình với viền rộng khoảng 19mm, và màn hình đó dày 20.5mm, bạn sẽ sử dụng tệp nằm ở clips - 19mm-bezel/21mm-clip.stl. Để có kết quả tốt nhất, bạn muốn đảm bảo rằng kẹp gần giống với các kích thước thực tế của màn hình của bạn nhất có thể.

In Ấn

Tôi khuyên bạn nên in bằng PETG, vì những kệ này sẽ chịu một số tải, nhưng tôi đã in một vài cái bằng PLA như một bài kiểm tra và chúng có vẻ giữ được khá tốt, vì vậy liệu PETG có cần thiết hay không có lẽ phụ thuộc nhiều hơn vào trọng lượng bạn dự định đặt lên chúng.

Tường ngoài: 5

Lấp đầy: 20% Gyroid

Hỗ trợ: Không

Brim: Không

Các tệp STL nên đã được định hướng đúng cho việc in, và nên in dễ dàng mà không cần hỗ trợ.

Lắp Ráp

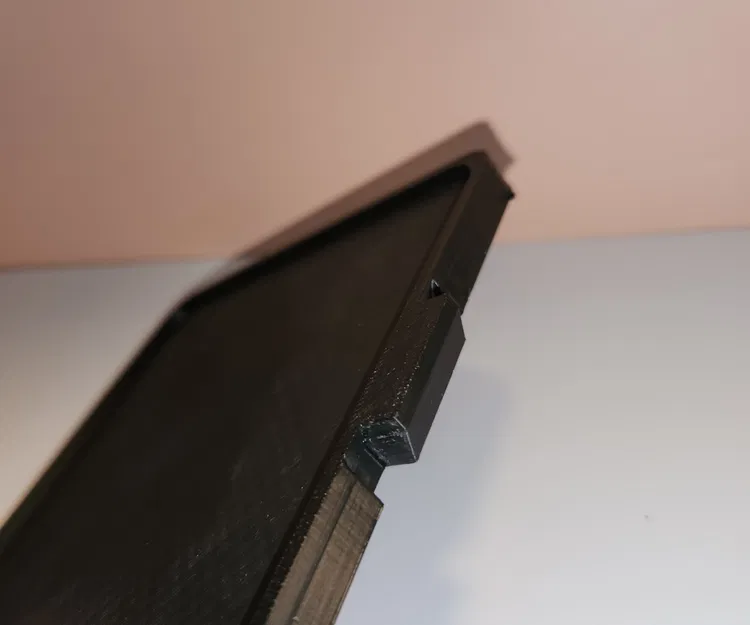

Việc lắp ráp nên rất đơn giản. Kệ và kẹp kết nối thông qua một khớp tùy chỉnh được xây dựng vào cặp. Nó giữ khá tốt mà không cần keo dán, nhưng tôi vẫn khuyên bạn nên thêm một ít keo siêu dính vào khớp trước khi lắp ráp.

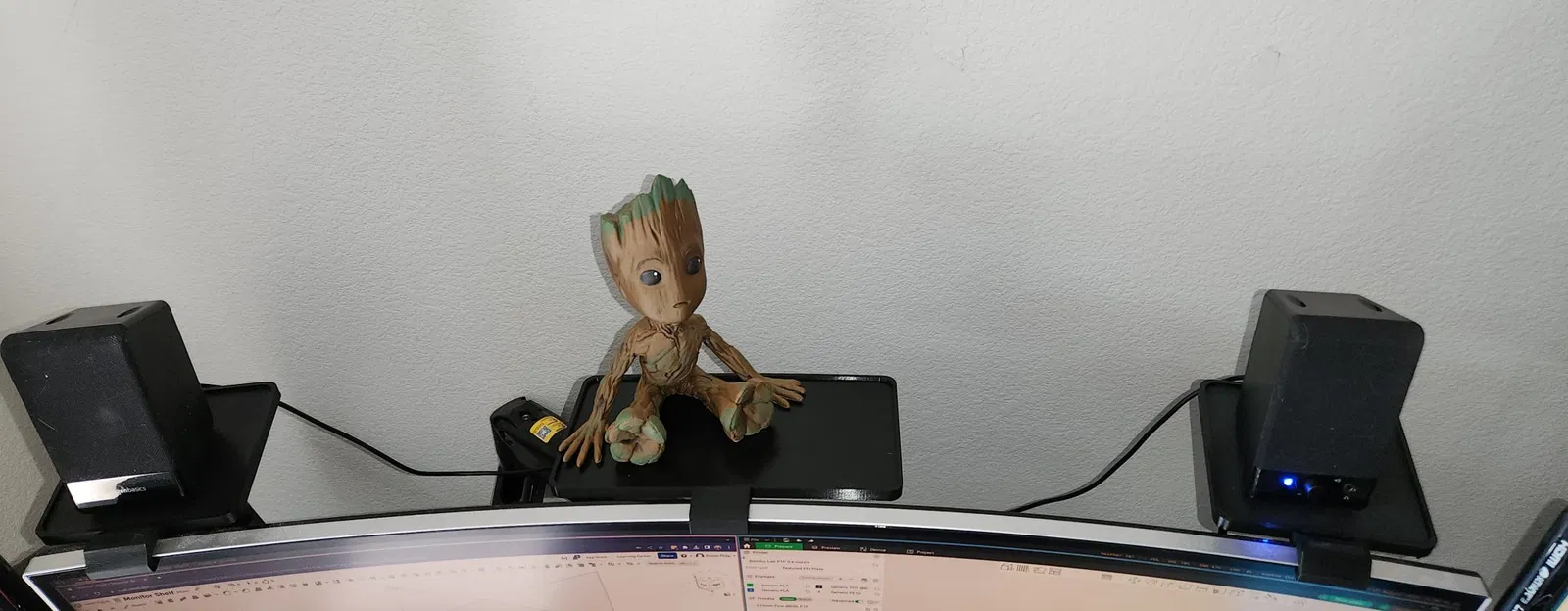

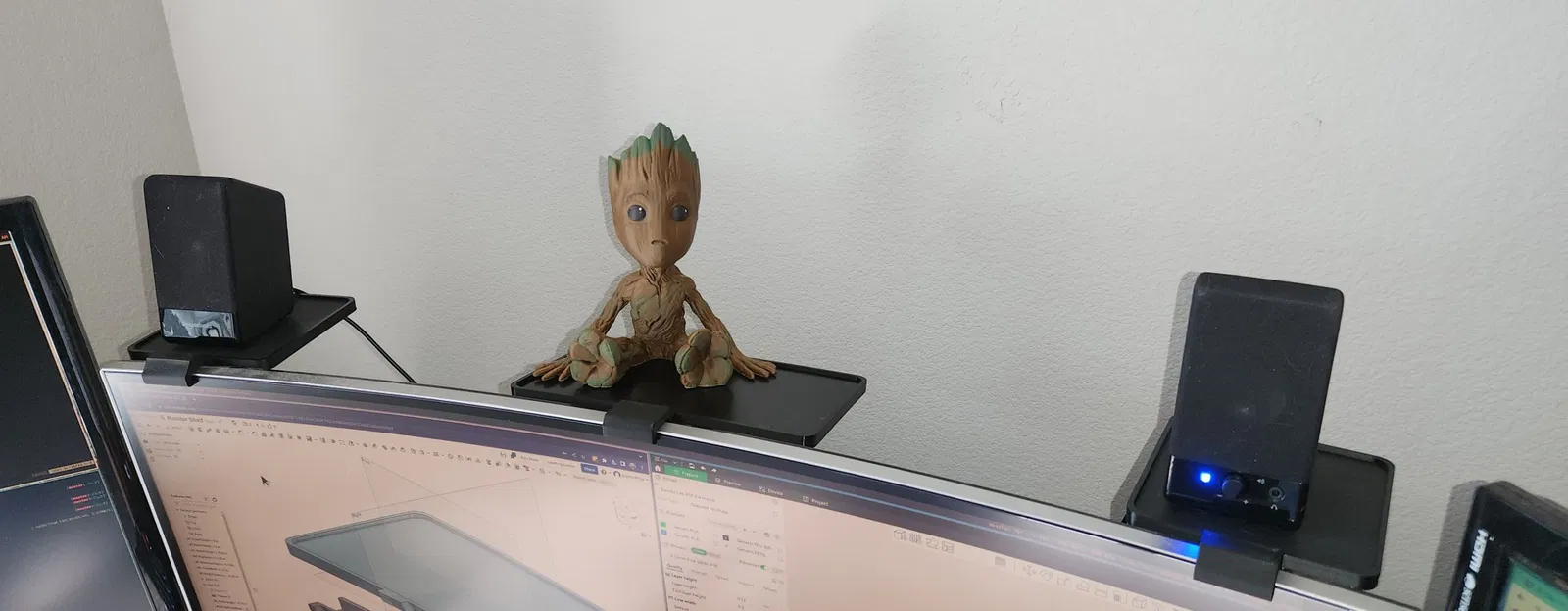

Khi đã lắp ráp xong, bạn nên có thể gắn nó vào màn hình của bạn chỉ bằng cách đặt kẹp lên cạnh trên của màn hình. Sau đó bạn đã xong!

Ghi Chú Bổ Sung

Các kệ này hoạt động tốt nhất trên các màn hình có cạnh trên tương đối vuông và yêu cầu một viền ít nhất 10mm để có chỗ để kẹp vào. Rõ ràng, viền càng dày, bạn càng mong đợi hiệu suất tốt hơn, vì nó sẽ có nhiều không gian để kẹp.

Nếu bạn có một màn hình mỏng hơn hoặc dày hơn những gì tôi đã liệt kê ở đây, tôi đã bao gồm các tệp .STEP để tùy chỉnh thêm, nếu bạn không thoải mái với mô hình 3D, nhưng muốn có một kích thước bổ sung, hãy thoải mái để lại một bình luận và tôi có thể xem qua!

Tín dụng: Tượng trong các bức ảnh có thể được tìm thấy ở đây
