Bộ nối dài núm xoay EC11 cho bộ mã hóa trục D

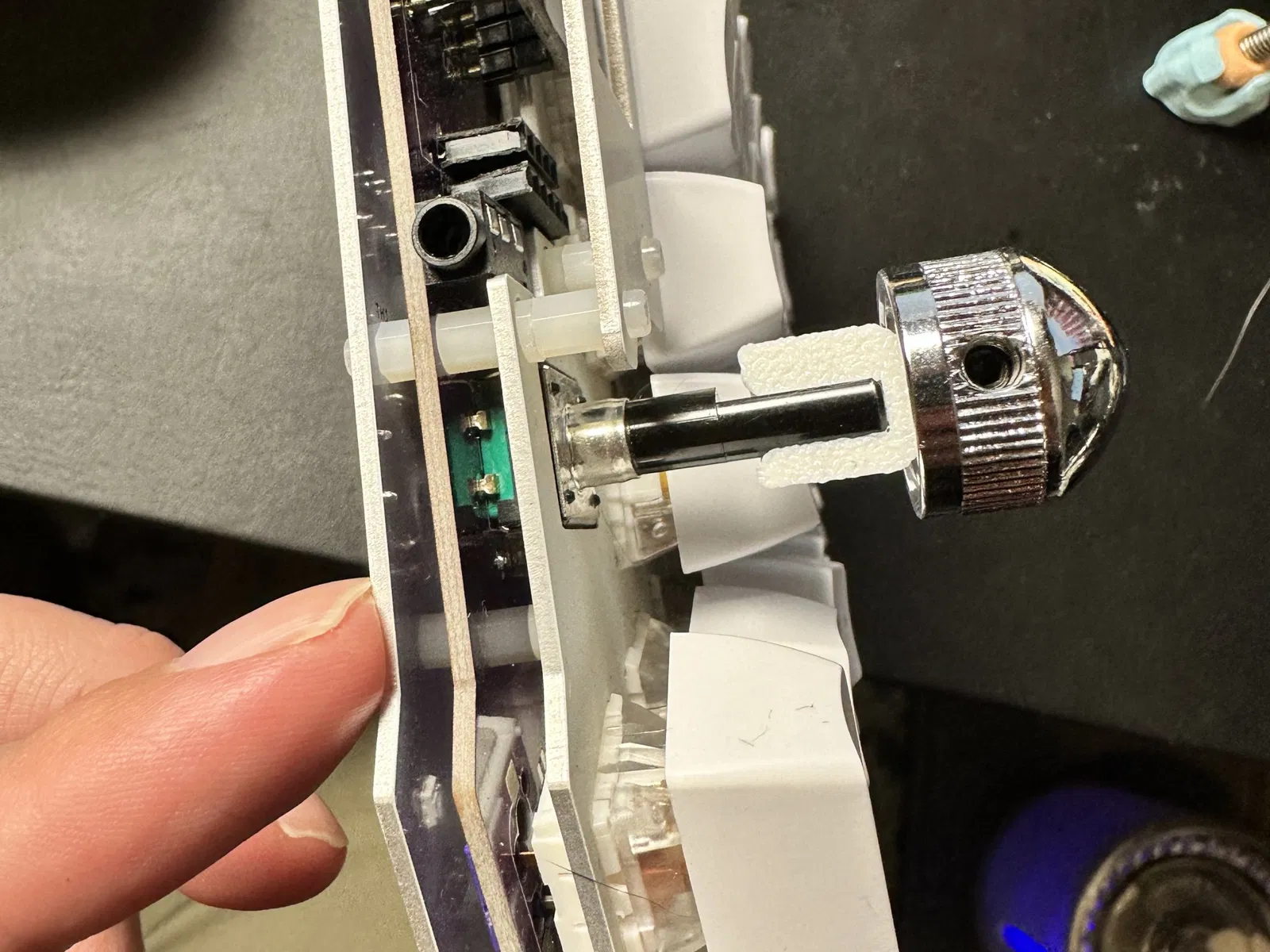

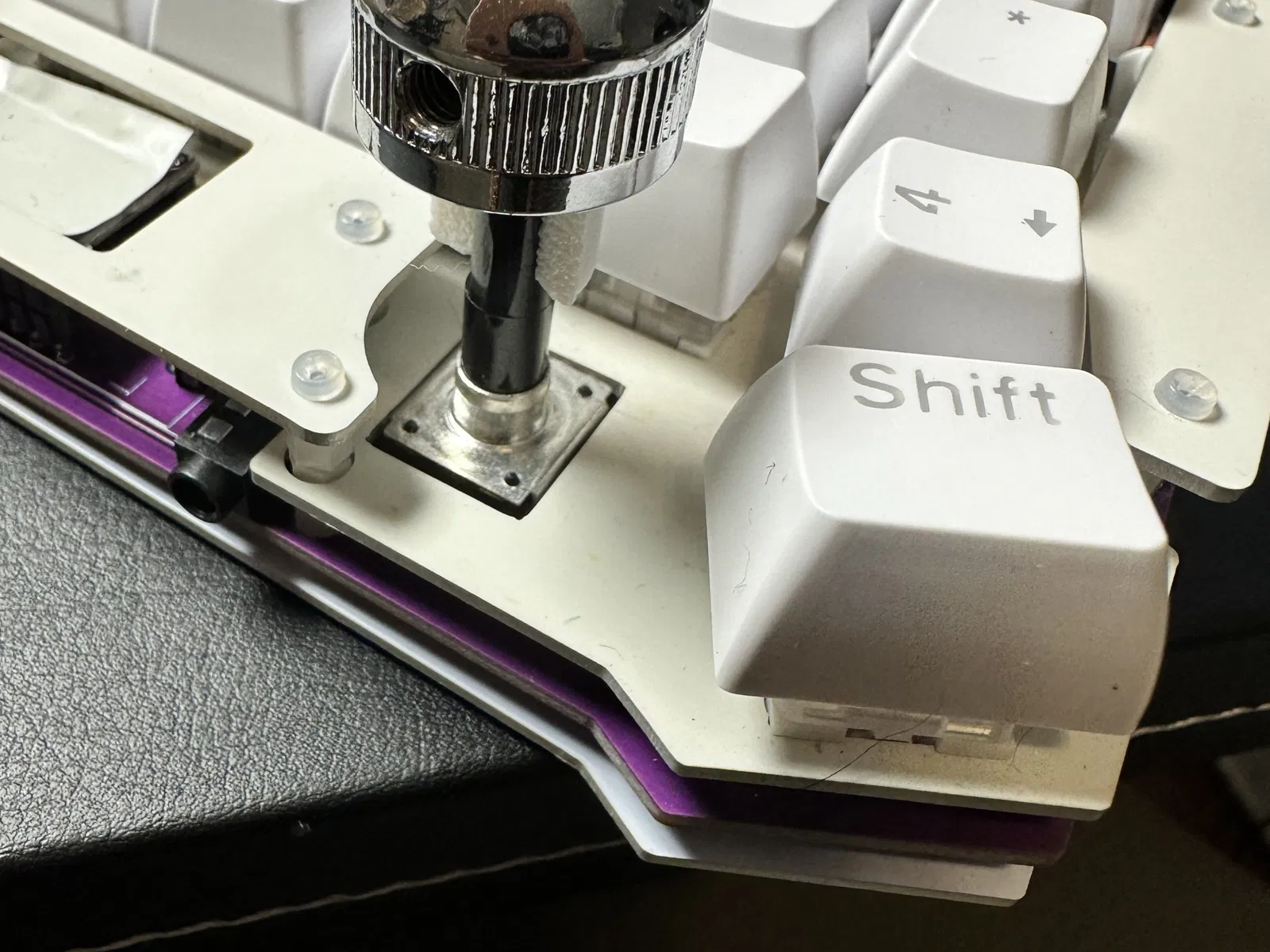

Trên các bàn phím chia đôi (split keyboard) với công tắc MX và bộ mã hóa quay (rotary encoder), các núm xoay (knob) thường thấp hơn mức thoải mái. Bản in này bổ sung thêm 13mm chiều cao cho bộ mã hóa quay. (Chỉ hoạt động với bộ mã hóa trục D, không phải trục hình ngôi sao).

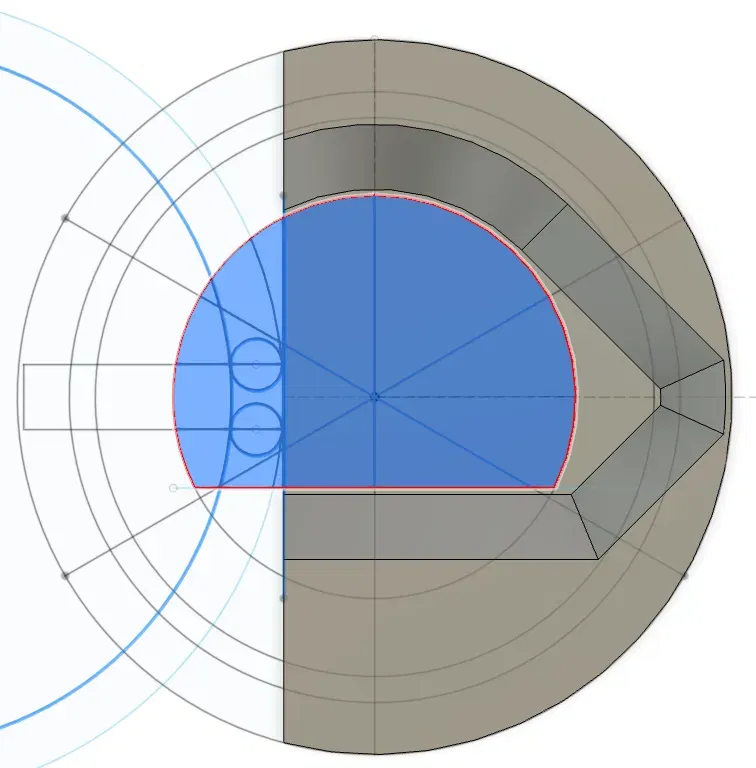

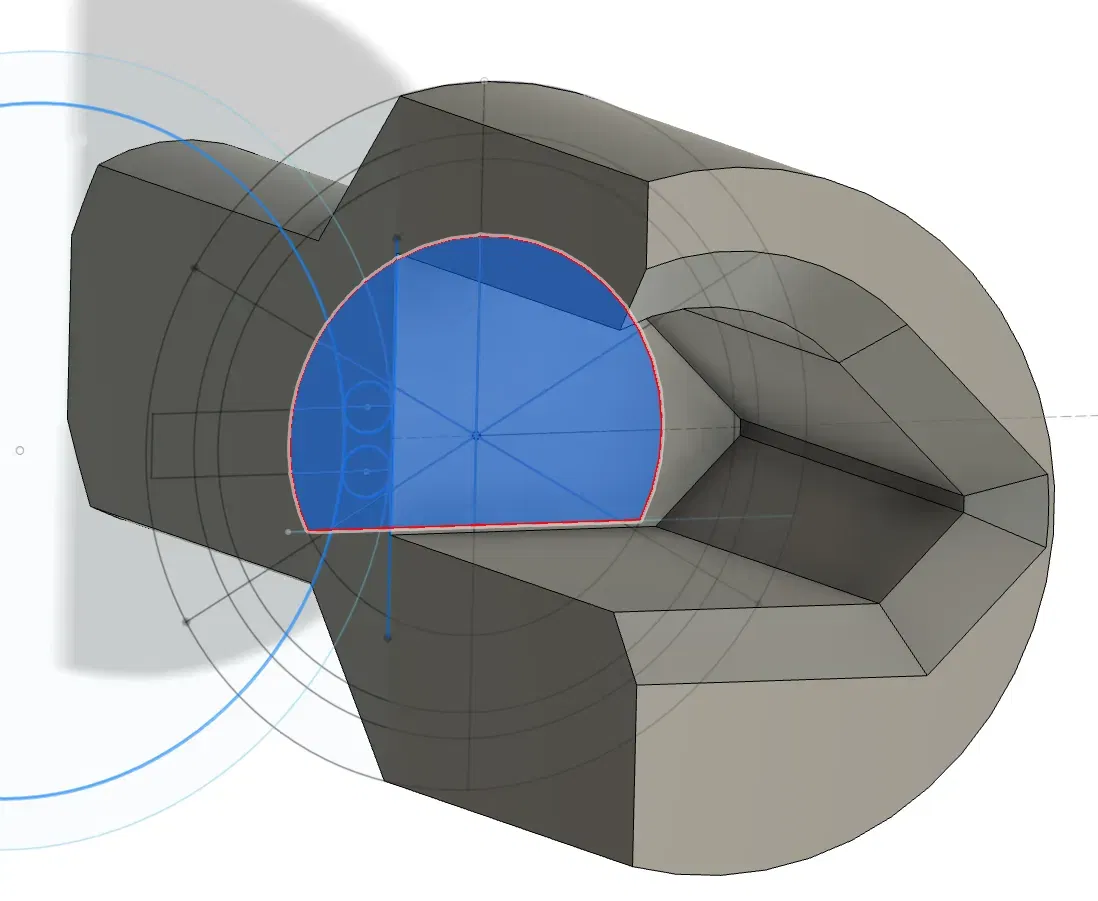

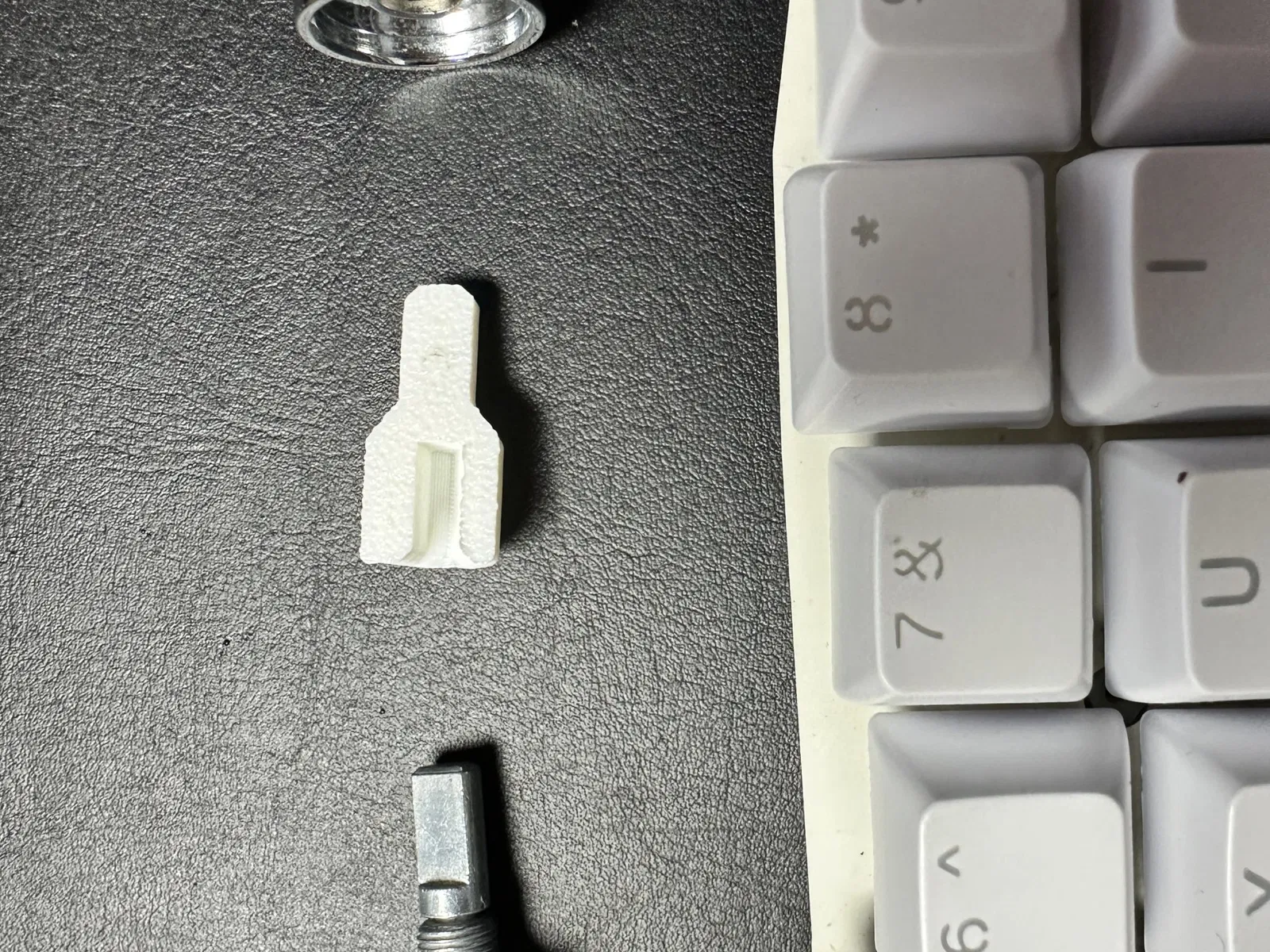

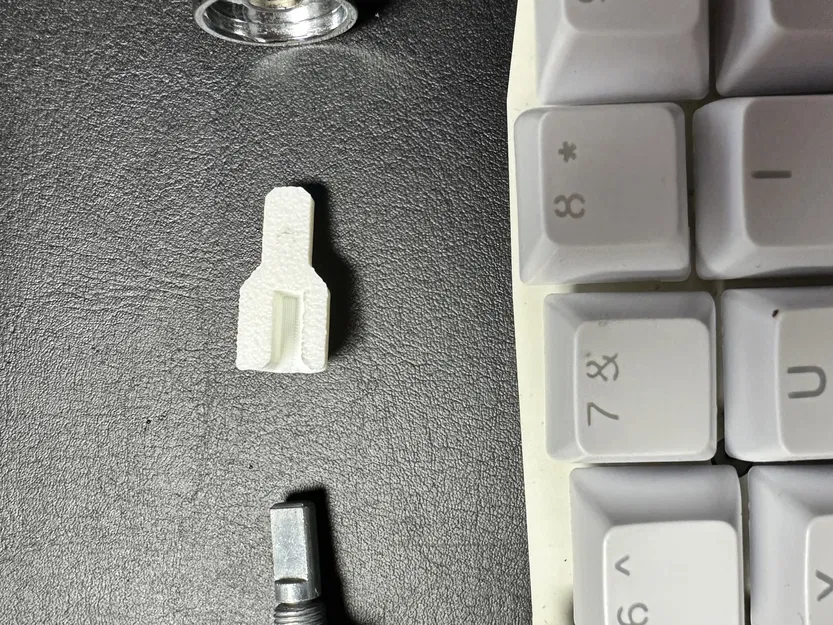

Mặt mà trục bộ mã hóa được lắp vào được xoay 90 độ so với trục đi vào núm xoay. Điều này được thực hiện để có thể in mà không cần hỗ trợ, và in nghiêng giúp các lớp in chắc chắn hơn. Hướng này làm cho việc lắp trục kém trực quan hơn một chút, vì vậy tôi đã bao gồm một số hình ảnh với trục D được làm nổi bật.

Tôi đã đính kèm tệp Fusion360 nếu bạn muốn chỉnh sửa. Tôi đã tối ưu hóa cho việc in dễ dàng hơn là thẩm mỹ. Nếu bạn có làm lại - xin hãy chia sẻ bản làm lại của bạn nhé!

Cần lưu ý là, các bộ nối dài núm xoay có giá rẻ và có sẵn nếu bạn muốn mua thay vì in.
