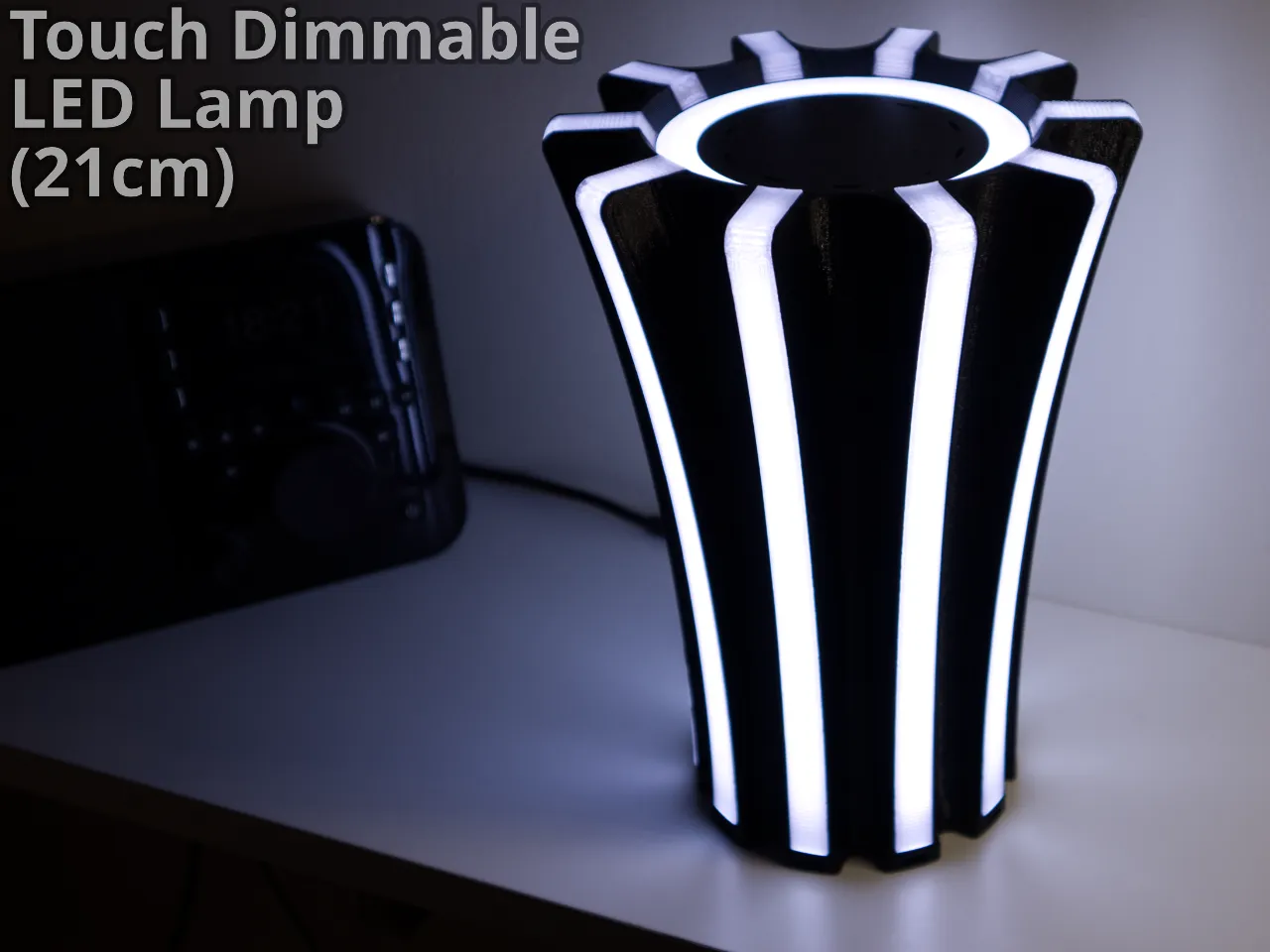

Đèn Tháp LED (21cm)

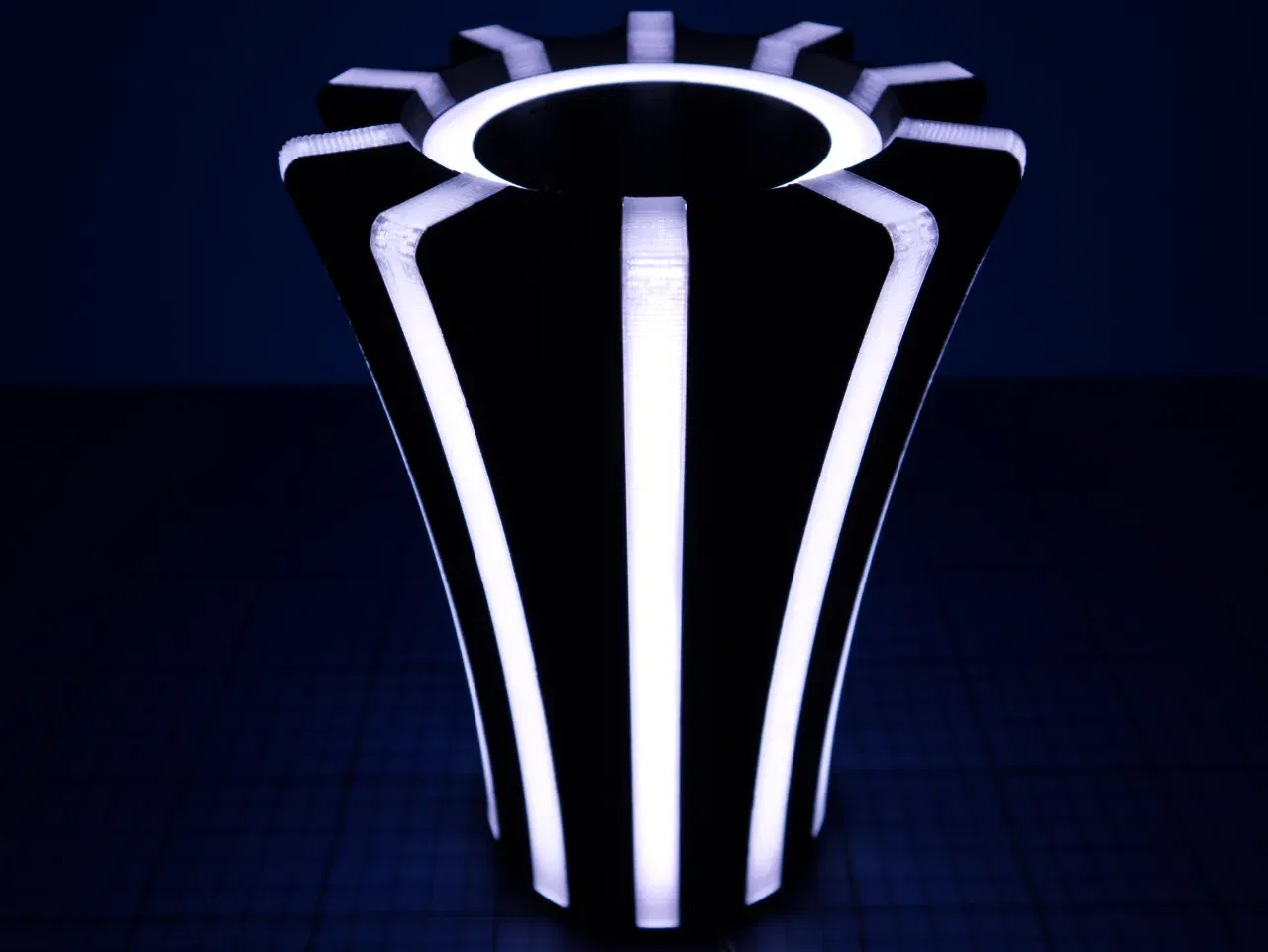

• Đèn sáng hơn nhiều so với hình ảnh chụp.
• Cũng có thể chạy WLED trên đó.

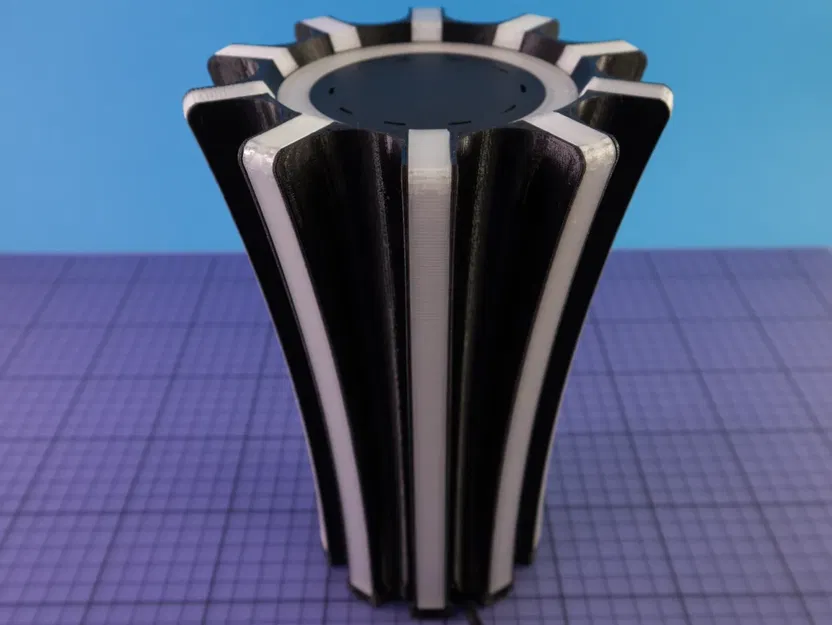

Đây là một chiếc đèn khá lớn (cao 21cm, chiều cao bản dựng đầy đủ của MK3) với 10 đoạn thẳng dọc được chiếu sáng xoay quanh nó, cũng như một vòng tròn chiếu sáng ở trên cùng (tùy chọn). Nó sử dụng dải đèn LED rộng 10mm phổ biến, của tôi là loại màu trắng 24v dày đặc. Đèn có công tắc cảm ứng vô hình dưới nắp trên cùng. Nó cảm nhận khi ngón tay bạn chạm vào nắp, và sẽ bật hoặc tắt, cũng như làm mờ đèn. Bo mạch làm mờ được lấy từ bộ điều chỉnh độ sáng cảm ứng phổ biến mà bạn có thể tìm thấy trên eBay, vì vậy không cần lập trình. Lưu ý rằng bộ điều chỉnh độ sáng này chỉ hoạt động với dải đơn sắc. Nếu bạn muốn sử dụng đèn màu, bạn sẽ cần một cách khác để điều khiển chúng, như bộ điều khiển từ xa RF. Hoặc bạn có thể in các bộ phát sáng ở hai bên bằng màu trong suốt.

Bạn cũng có thể sử dụng đèn LED có địa chỉ nếu bạn muốn có ánh sáng nâng cao với hoạt ảnh, có thể điều khiển qua WiFi, phản ứng với âm nhạc, v.v. Có rất nhiều không gian bên trong cho một bộ vi điều khiển. Nhiệt có thể là một vấn đề với dải 5v, vì dòng điện cho chúng có thể khá cao.

Mất khá nhiều thời gian để in. Phần đế mất khoảng 20 giờ với cài đặt rất nhanh (tôi nghĩ là quá nhanh. Bề mặt có thể đẹp hơn nhiều). Mỗi bộ phát sáng bên hông mất khoảng 30 phút (10 cái trong số đó). Và các tấm phản xạ bên trong tôi nghĩ mất 10 phút (20 cái trong số đó, 10 cái nên được nhân đôi). Vì vậy, sẽ mất vài ngày để hoàn thành.

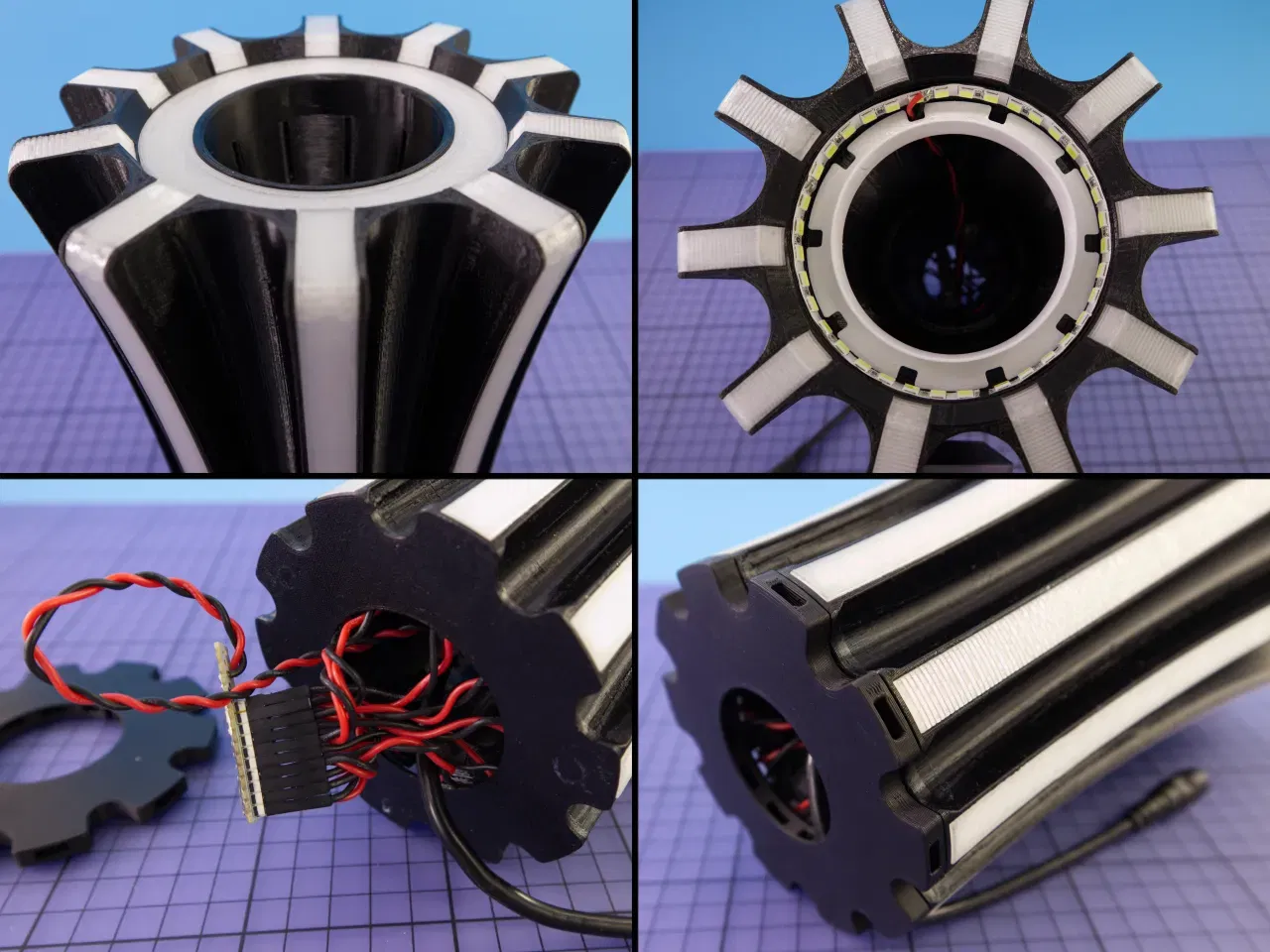

Có một vài cấu hình khác nhau ở phần trên để lựa chọn, tùy thuộc vào việc bạn có muốn bộ điều chỉnh độ sáng cảm ứng hay không, cũng như vòng tròn đèn. Các hình ảnh hiển thị các loại khác nhau.

Tôi sẽ không đề cập đến cách hàn dây, vì đó chỉ là kết nối dương và âm. Tất cả các dải được kết nối song song. Tôi sẽ không sử dụng dải 12v, vì dòng điện và nhiệt cao hơn.

Lưu ý: Khi bạn bật đèn lần đầu tiên, bạn cần chú ý chặt chẽ đến nhiệt độ. Các dải LED có thể trở nên rất nóng khi chúng bị đóng kín như thế này. Tôi không thể chạy dải của mình ở 24v. Nhiệt độ bên trong vượt quá 80°C. đủ để làm cong CPE của tôi. Hãy nhớ rằng tôi đang sử dụng dải rất nóng. Đèn trắng dày đặc là tệ nhất về mặt này.

PLA rất có thể bị cong trừ khi bạn giảm công suất, vì vậy tôi sẽ sử dụng PETG hoặc tốt hơn. Có thể sử dụng ABS với thiết kế mới, vì hầu hết các bề mặt giờ đây khá ngắn. (bề mặt dài sẽ co lại nhiều hơn).

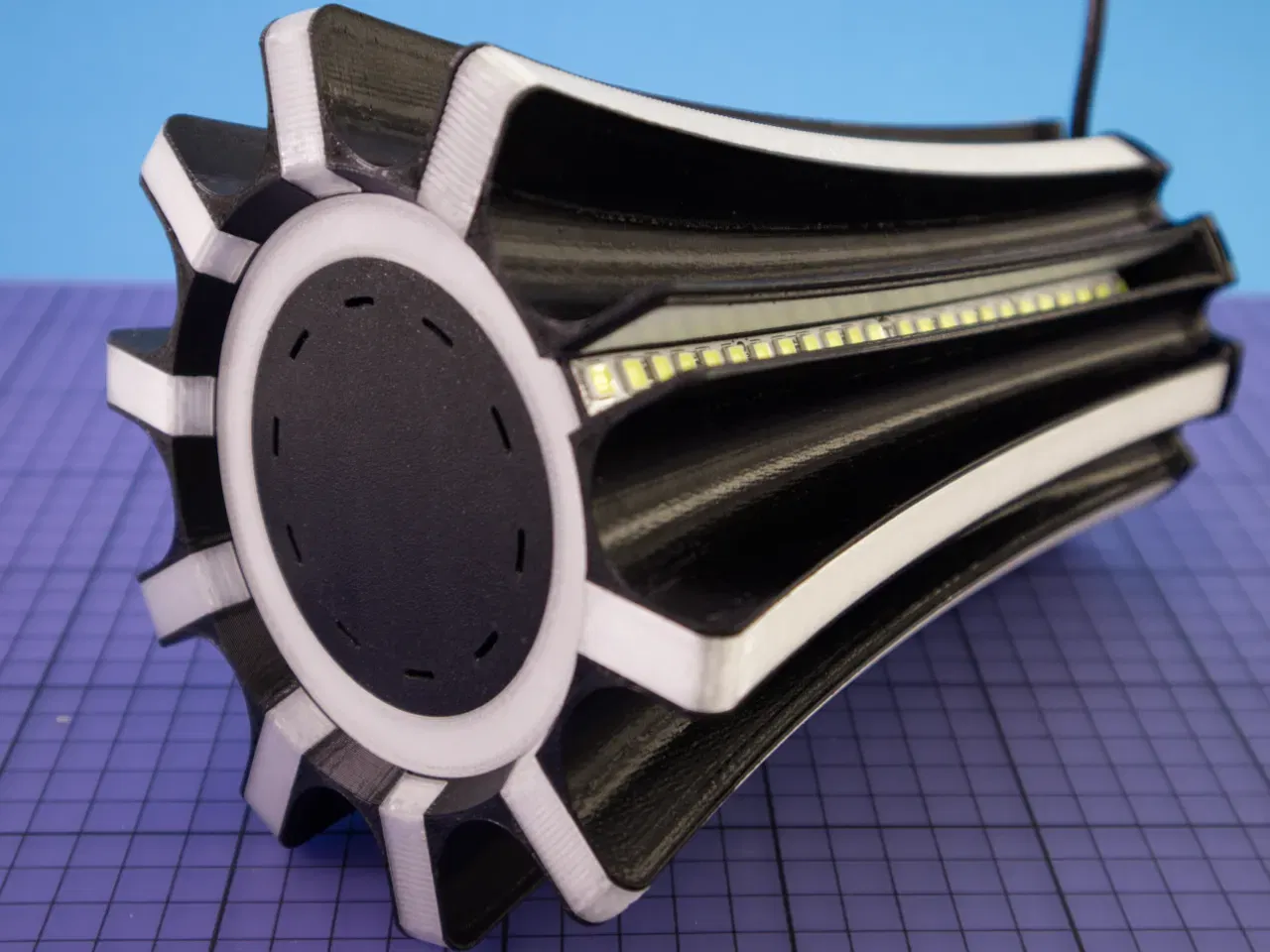

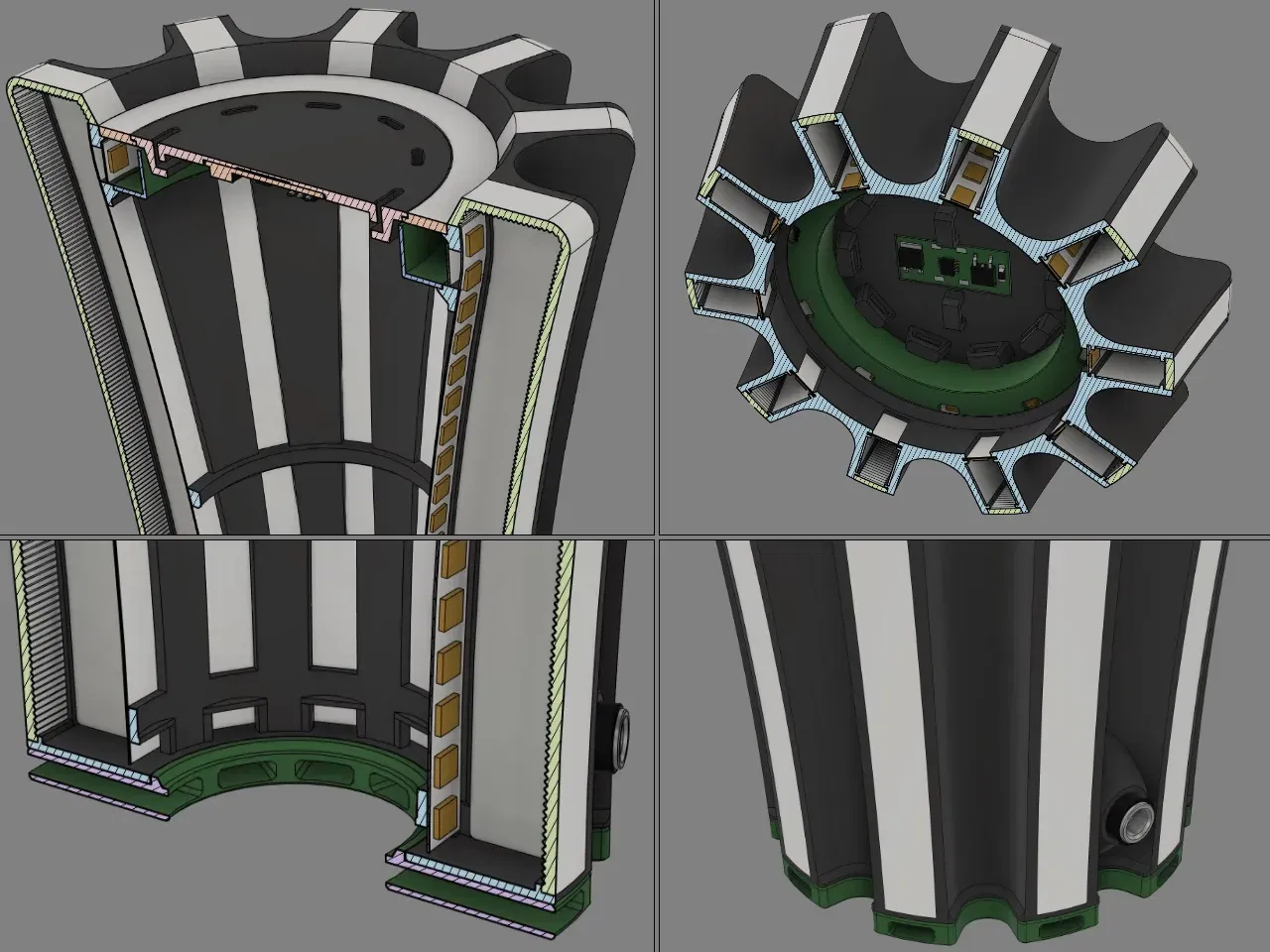

Tôi đã thêm một vài tính năng sau khi tôi in xong cái của mình, lẽ ra sẽ giúp ích cho nhiệt độ - tôi đã mở bức tường phía sau bên trong nơi có dải LED, vì vậy giờ đây nhiệt không bị thải vào tường, mà được truyền vào không khí. Các dải giờ chỉ được giữ ở các cạnh. Vì bức tường bên trong không còn là một bề mặt liên tục, nó cũng sẽ giúp hạn chế sự giãn nở khi nó ấm lên.

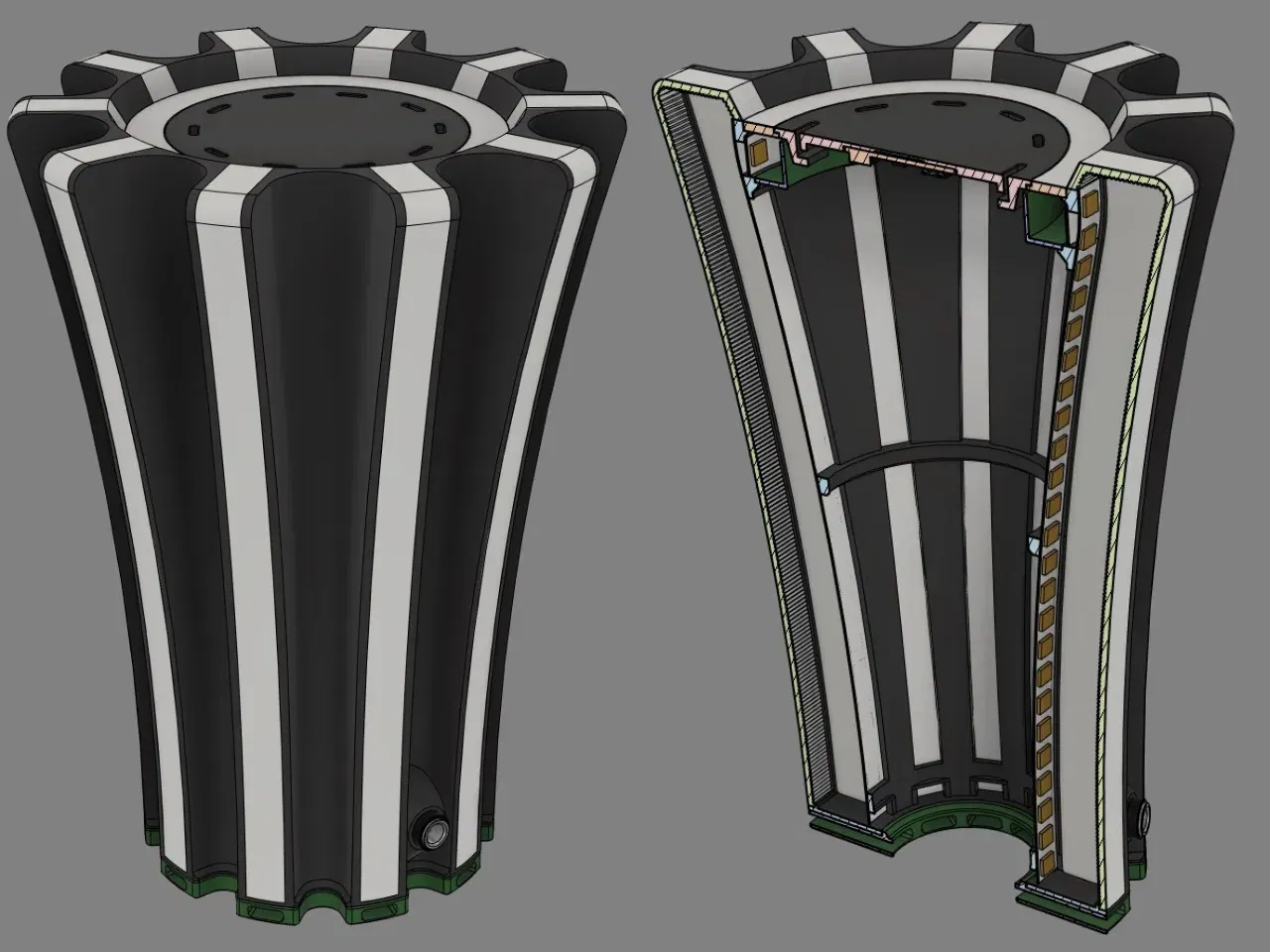

Cũng đã thêm một đế thông gió mà đèn có thể đứng trên đó. Không khí đi vào đây và thoát ra qua các lỗ thông hơi trên nắp trên cùng. Đó là làm mát thụ động, vì vậy không hiệu quả lắm, nhưng nó làm giảm nhiệt độ vài độ. Lỗ thông hơi phía trên được che chắn nên ánh sáng sẽ không nhìn thấy qua chúng.

Đèn rất sáng nên bạn có thể dễ dàng chạy nó ở điện áp thấp hơn mà không mất nhiều ánh sáng. Khi đó các vấn đề về nhiệt không còn đáng kể. Nó được thiết kế để trở thành một đèn trang trí hơn, vì vậy việc không để nó ở công suất tối đa cũng ổn.

Có một bản in thử nghiệm mà tôi khuyên bạn nên in trước để xem liệu dải đèn và đầu nối hình trụ của bạn có vừa không. Các dải LED cần rộng 10mm hoặc tối đa 11mm.

-----------------------------------------------------------------------------------

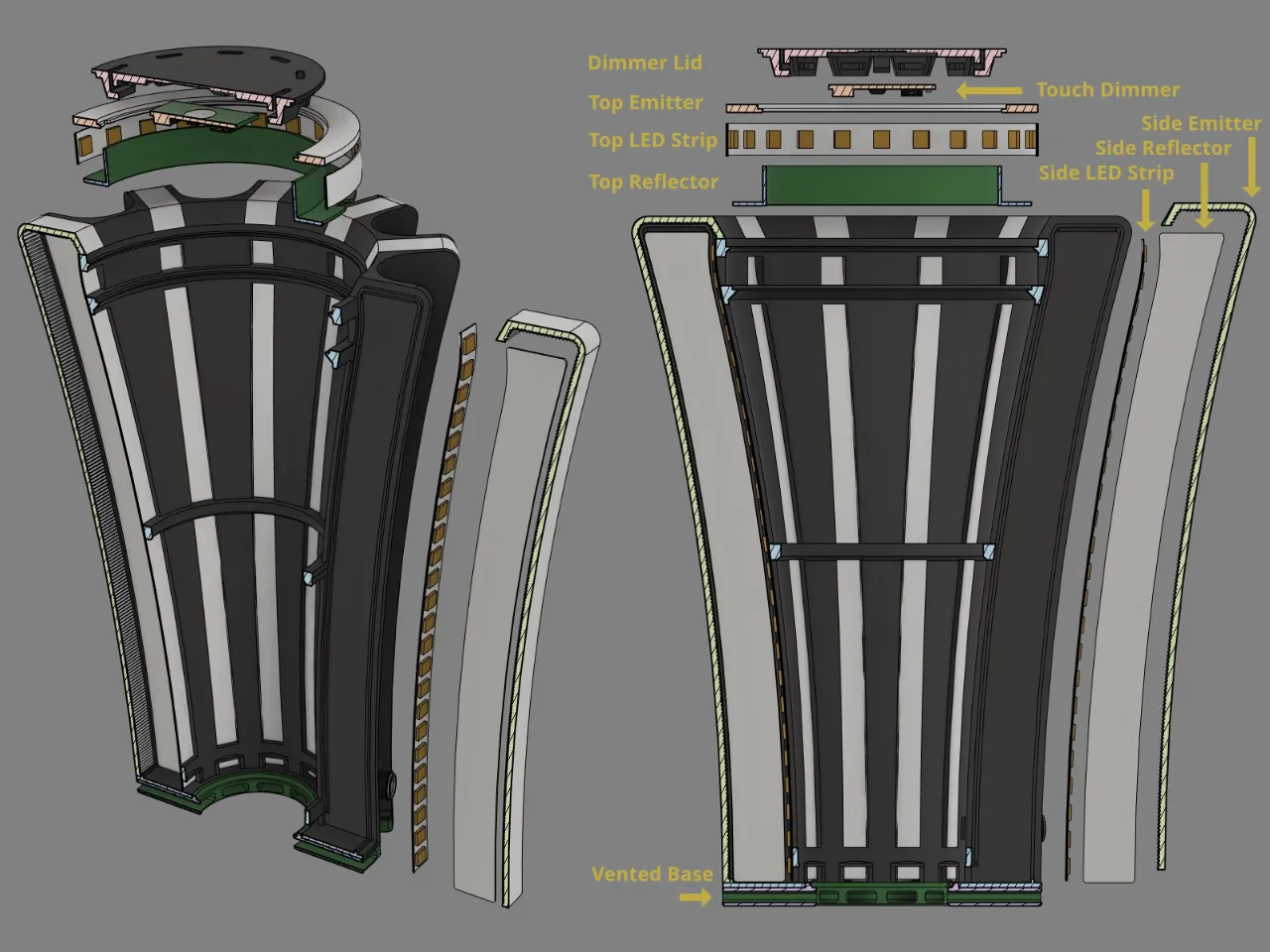

Các bộ phận

Đế: Tôi đã in đế của mình với các lớp 0.3mm, có thể hơi thô. Bề mặt hoàn thiện của tôi không được tốt lắm, vì đó là một vật liệu mới (CPE) và được in quá nhanh. Nên có đủ lớp bao quanh để làm cho các bức tường khoang bên đặc. Nên được in bằng màu rất tối, trừ khi bạn muốn ánh sáng xuyên qua các bức tường.

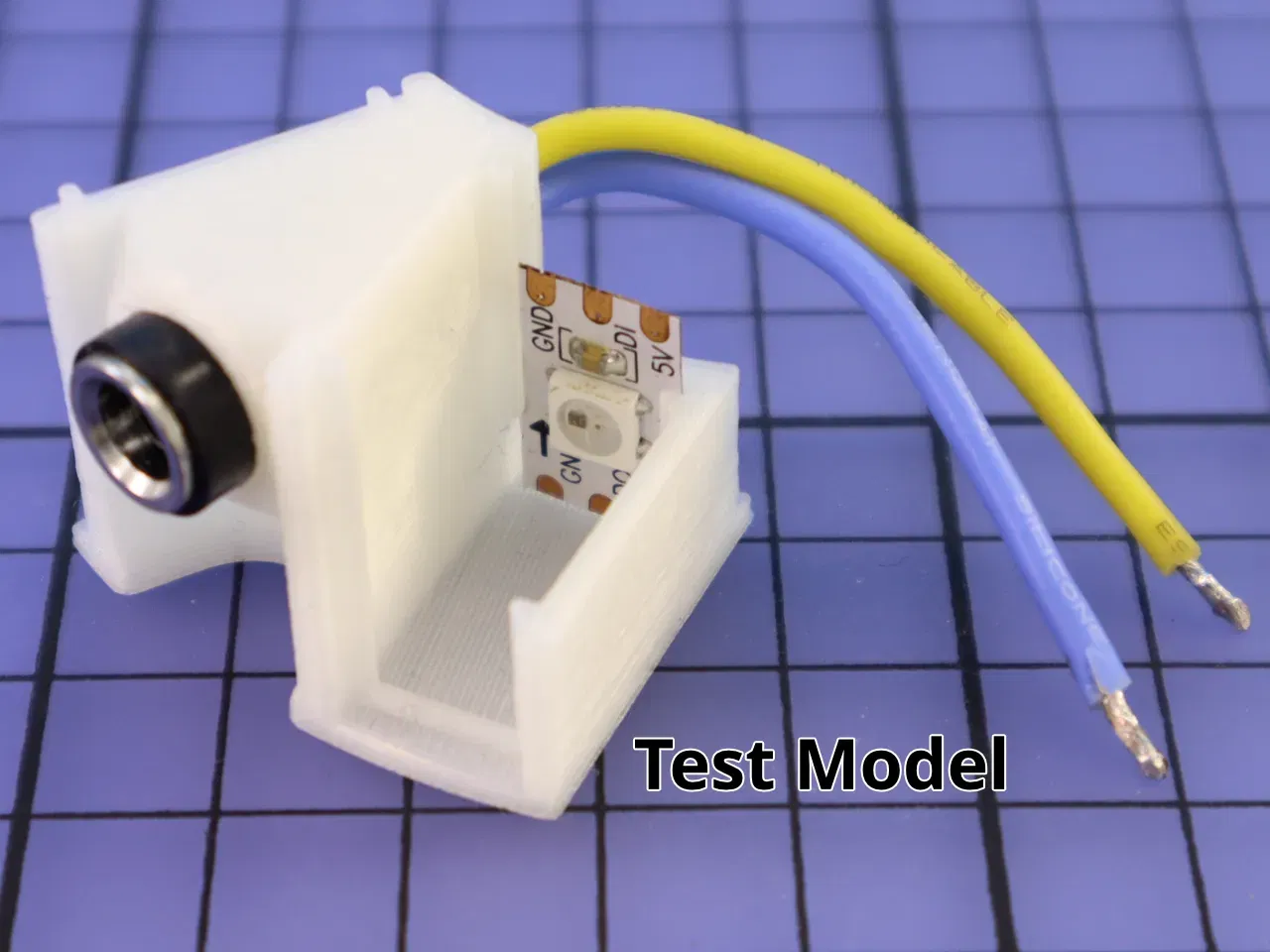

Mảnh in thử Đế: Đây là một phần nhỏ của đế có thể được sử dụng để xem dải đèn LED và đầu nối của bạn có vừa không. Đây nên là thứ đầu tiên cần in.

Tấm ngăn giữa (tùy chọn): Đây là một tấm nằm ở giữa bên trong đèn. Dùng để giữ những thứ như bộ vi điều khiển không bị rơi ra ngoài. Không tương thích với hộp đựng dài. Không có trong ảnh.

Bộ phát sáng bên: Đây là "thấu kính" hai bên nơi ánh sáng phát ra. Chúng được in bằng vật liệu trong suốt, như PETG. Chúng được in nằm ngang. Có hai phiên bản của chúng. Một phiên bản có răng cưa bên trong và một phiên bản có răng cưa bên ngoài (tán xạ ánh sáng). Ánh sáng sẽ khác nhau giữa chúng. Hãy thử cả hai và xem bạn thích cái nào hơn. In chỉ với các lớp bao quanh để làm cho nó đặc. Bạn có thể cần điều chỉnh độ rộng của lớp bao quanh để máy in không chia các đường thành hàng tỷ đảo nhỏ, điều này sẽ mất hơn 1 giờ để in. Điều chỉnh độ rộng sẽ hợp nhất các lớp bao quanh thành một đường liên tục. Mỗi bộ phát sáng nên mất khoảng 30 phút để in.

Chúng có xu hướng bị cong vênh, vì vậy tôi đã thêm một phiên bản có diện tích lớn hơn ở cuối, để ngăn nó bị nhấc lên (điều này sẽ được cắt bỏ sau khi in). Có thể không muốn sử dụng tấm phủ bột cho cái này, vì nó có độ bám dính yếu hơn. Hoặc, chúng có thể được in với viền.

Chúng nên được giữ bằng lực ma sát, nhưng có thể được dán nếu cần.

Máy in có thể phát ra âm thanh như một khẩu súng đồ chơi tí hon khi in những bộ phận này..

Tấm phản xạ bên: Mục đích của những tấm này là tăng lượng ánh sáng bên trong các khoang bên, và tán xạ ánh sáng làm cho nó đều hơn. Chúng được in bằng màu trắng. Có thể dán hoặc băng dính lại. In đặc.

Tấm đế thông gió (tùy chọn): Cái này được làm ra để giảm nhiệt độ bên trong vài độ. Nó có 10 lỗ thông hơi để không khí đi vào. Đèn có một tab để nó chỉ vừa theo một cách. Tấm này có thể không cần thiết cho bạn. Tùy thuộc vào việc đèn nóng đến mức nào.

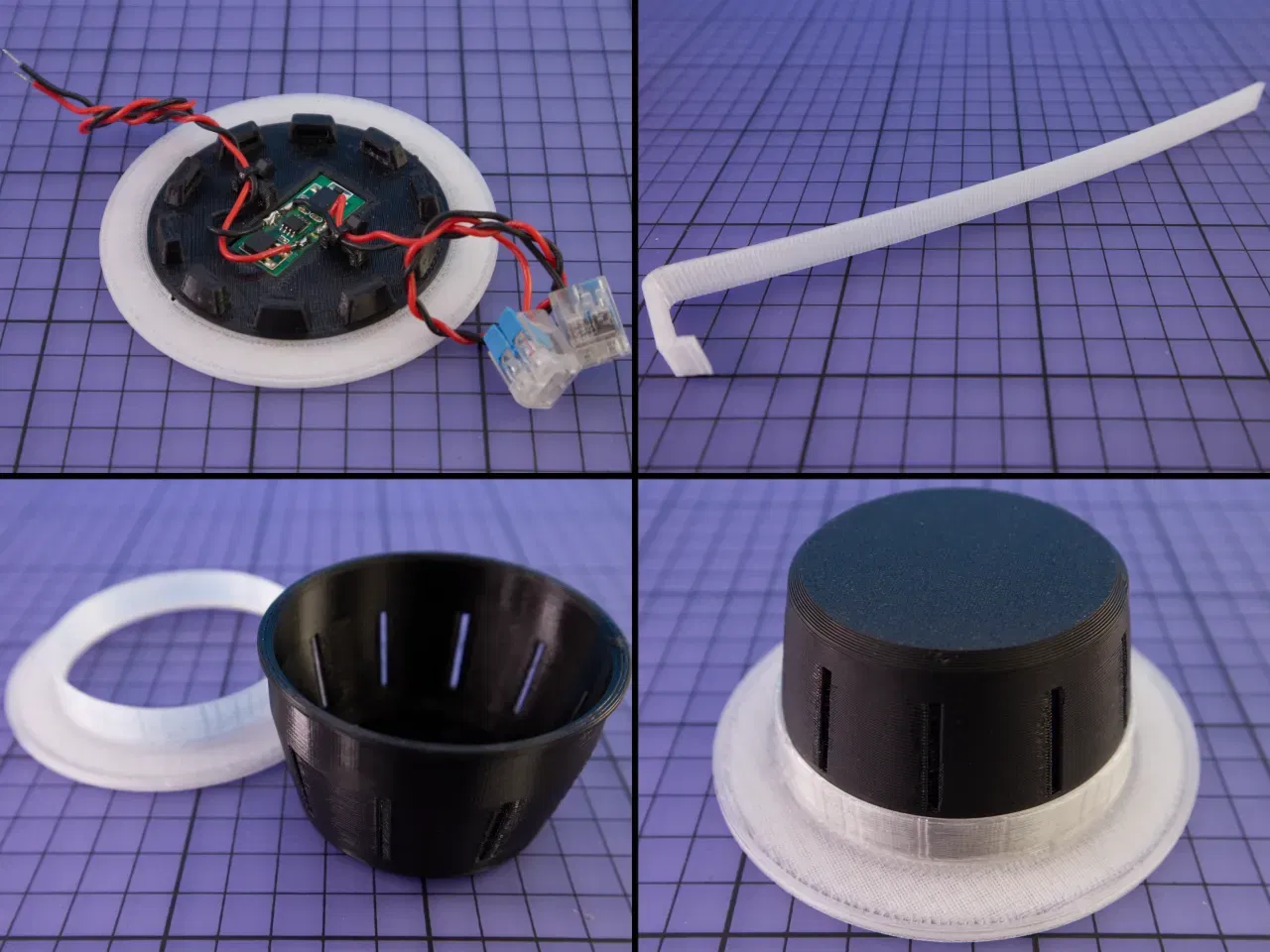

Nắp dimmer trên cùng: Một nắp thông gió cho bộ điều chỉnh độ sáng cảm ứng. Bộ điều chỉnh độ sáng được dán hoặc băng dính vào đây. Có một số giá đỡ để có thể buộc dây cáp zip lại, để dây không kéo vào bộ điều chỉnh độ sáng. In đặc. Trông đẹp nhất khi in với tấm phủ bột.

Bộ phát sáng trên cùng: Đây là vòng tròn đèn trên cùng. Nếu bạn muốn cái này, nó được in bằng PETG trong suốt. Có thể in bằng màu đen nếu bạn không muốn sử dụng nó với đèn. Khu vực này là nóng nhất, vì vậy tôi sẽ kiểm tra thường xuyên xem nó có bị mềm khi thử nghiệm không. In đặc.

Tấm phản xạ trên cùng: Mục đích tương tự như tấm phản xạ bên. Tăng ánh sáng và tán xạ nó. Nó có các lỗ và một khe hở để không khí đi qua.

Các loại nắp trên cùng thay thế: Nếu bạn không muốn sử dụng nắp dimmer, thì có một nắp thay thế có hộp nhỏ hoặc lớn có thể dùng để đựng một vài vật dụng. Hộp lớn có thể dùng làm giá đỡ bút. Chúng cũng có lỗ thông hơi, vì vậy hãy cẩn thận đừng để chặn hết chúng. Vòng tròn đèn và tấm phản xạ cho những cái này hơi khác một chút. Vòng tròn này cũng có thể được in màu đen nếu không sử dụng đèn LED ở trên cùng.

Những gì bạn cần:

Dải LED 10-11mm

Tìm những thứ này khá dễ. Tôi khuyên dùng dải 24 volt, vì chúng có dòng điện thấp hơn nhiều so với 12 volt. Tôi cũng sẽ tìm kiếm các dải rất dày đặc. Ánh sáng sẽ đều hơn khi chúng dày đặc hơn. Các dải bên của tôi có 24 đèn LED mỗi dải, cộng thêm 36 đèn LED ở dải trên cùng. Mỗi dải bên dài 20cm, tổng cộng 276 đèn LED.

• Lưu ý: Tôi sẽ không sử dụng dải bọc silicon. Chúng có khả năng nóng hơn và có thể bị kẹt trong rãnh lắp.

Cân nhắc loại bỏ băng keo dính khỏi các dải LED bên. Nó không có tác dụng gì, và có thể cách nhiệt cho các dải, gây ra nhiệt độ cao hơn.

Tôi sẽ tránh các dải có điện trở ngay ở rìa. Nó có thể cản trở rãnh mà dải đèn nằm trong.

Các rãnh cho dải đèn rộng 11mm, vì vậy nó có thể vừa với các dải lên đến kích thước này nếu các khe được in sạch sẽ. Hãy nhớ rằng việc lắp chặt hơn sẽ truyền nhiều nhiệt hơn vào nhựa.

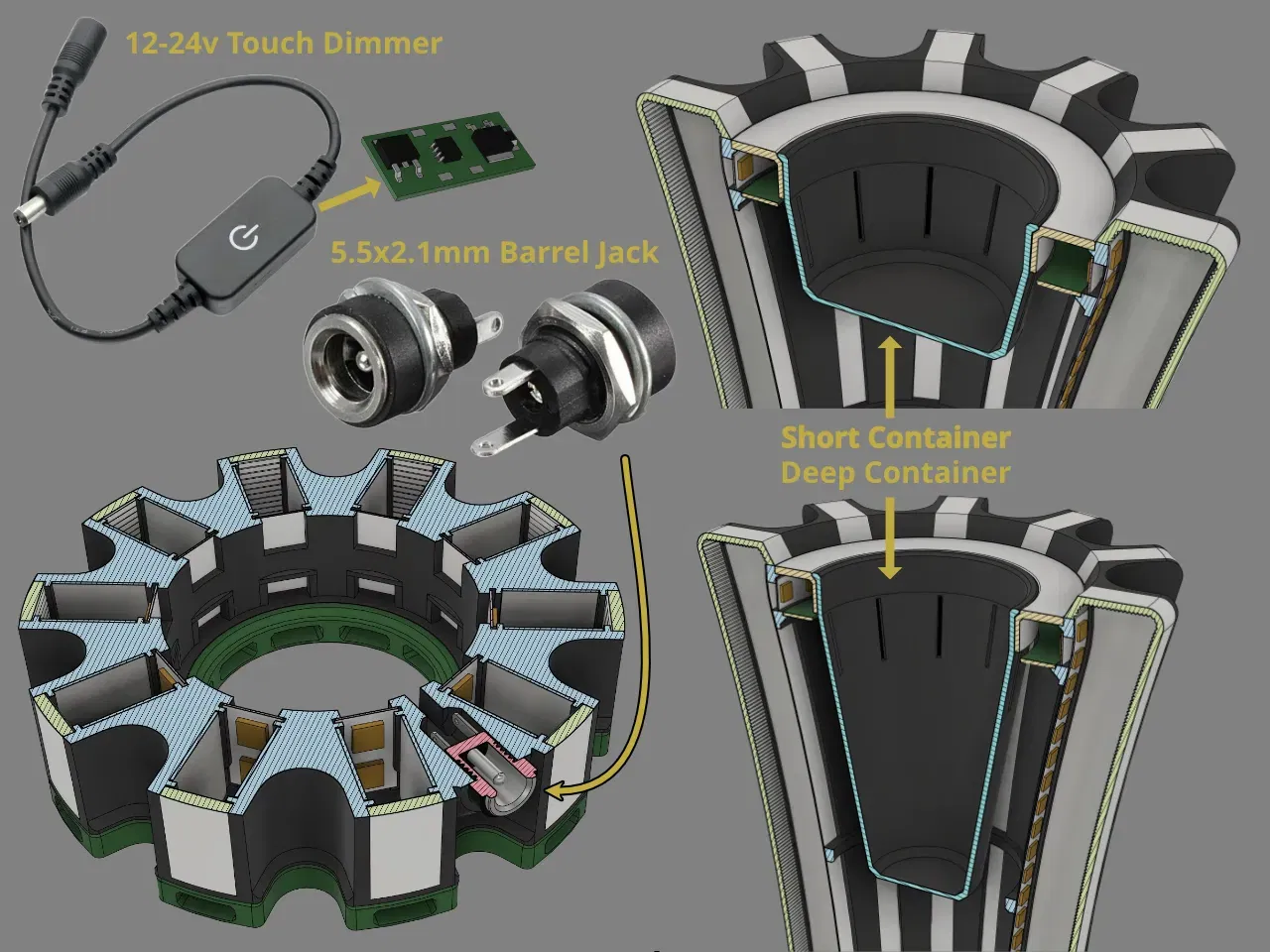

Bộ điều chỉnh độ sáng cảm ứng 12-24v (tùy chọn) Tìm kiếm trên eBay: led touch inline dimmer

Bộ điều chỉnh độ sáng có thể được sử dụng như hiện tại, hoặc bạn có thể lấy nó ra khỏi vỏ và lắp nó vào nắp dimmer. Nó hoạt động xuyên qua nhựa. Vỏ chỉ được ép lại với nhau.

Đầu nối Barrel Jack Tìm kiếm trên eBay: 5.5 (2.1,2.5) panel connector

Đầu nối được thêm vào sau khi tôi in đèn của mình, nhưng bạn vẫn có thể thấy nó trong mẫu thử nghiệm. Tôi chỉ sử dụng dây trong đèn của mình, trông không đẹp bằng đầu nối. Tôi nghĩ định mức dòng điện của những cái này là 3a, vì vậy đây là một lý do để sử dụng dải 24v. Dải 12v có thể vượt quá giới hạn này. Chúng có sẵn với chân giữa 2.1 hoặc 2.5mm. Chọn loại phù hợp với bộ nguồn của bạn.

Dây nên được hàn ở mặt trong của các tab đầu nối để dây không bị kẹt trong lỗ đầu nối.

Đầu nối được dán cố định. Không có chỗ cho đai ốc.

Đèn của tôi sử dụng 2.1 ampe với 24 volt, nhưng như đã nêu, nó không thể chạy ở điện áp này vì nó quá nóng. Tôi có thể chạy nó ở 20v, với dòng điện chỉ 1 ampe.

Có thể chạy đèn bằng USB-C Power Delivery nếu bạn sử dụng cáp chuyển đổi. Tìm kiếm trên eBay "5.5 usbc pd" để tìm nó. Điều này sẽ tiện lợi nếu bạn có bộ nguồn hỗ trợ PD, vì nó sẽ chạy ở 20v.

Dây điện

Tôi đang sử dụng dây silicon 26AWG cho các dải đèn, và dây 18AWG đi đến đầu nối (hoặc dây trong trường hợp của tôi). Bạn có thể muốn hàn dây ở phía trên các dải bên. Hàn chúng ở phía dưới có thể tạo ra nhiều áp lực lên mối nối, đặc biệt nếu chúng bị vặn.
