Giá Đỡ Bộ Chuyển Đổi MIDI O'Cello

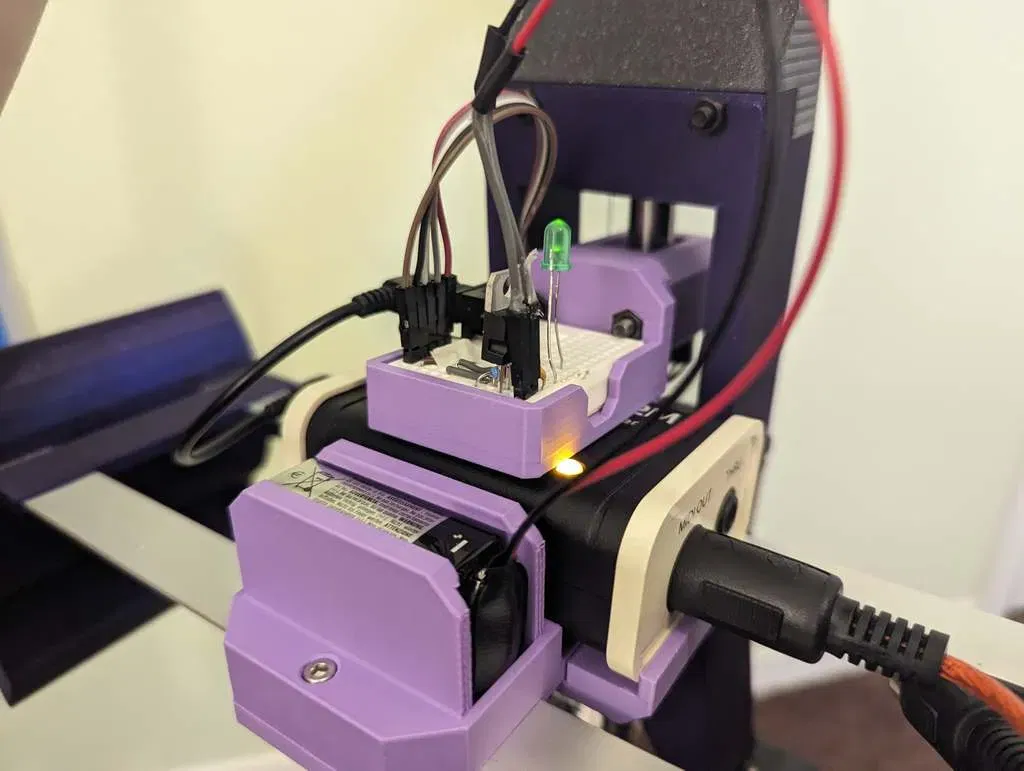

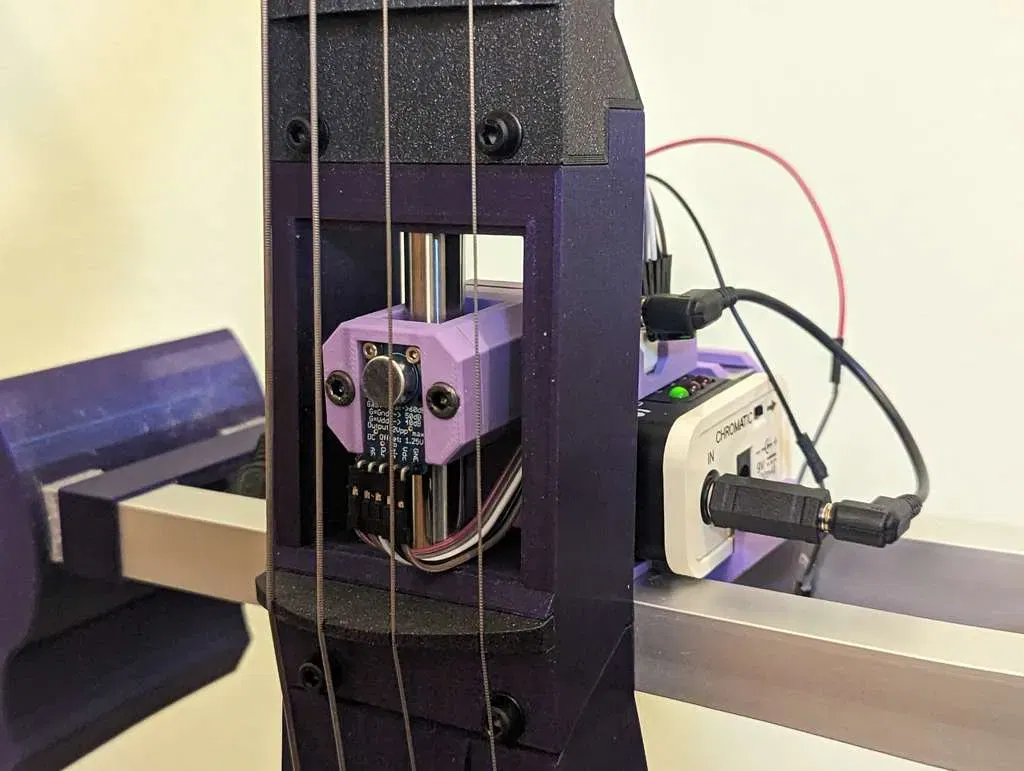

Tui đã dùng Sonuus G2M v3, Adafruit MAX9814, pin 9v và một mạch 5v nhỏ để biến O'Cello thành một nhạc cụ MIDI bán ổn định.

Đây là một phần của hành trình dài để O'Cello có thể chơi chiptunes.

(Tui hiện không mong ai xem cái này hoặc cân nhắc làm theo vì nó cần thiết bị hơi lạ và sử dụng bản mod S-Curve của tui, nên tui hơi lười ghi tài liệu.)

LƯU Ý QUAN TRỌNG: Bản dựng này chỉ hoạt động với phiên bản S-Curves đã được tui sửa đổi. https://www.thingiverse.com/thing:6006065

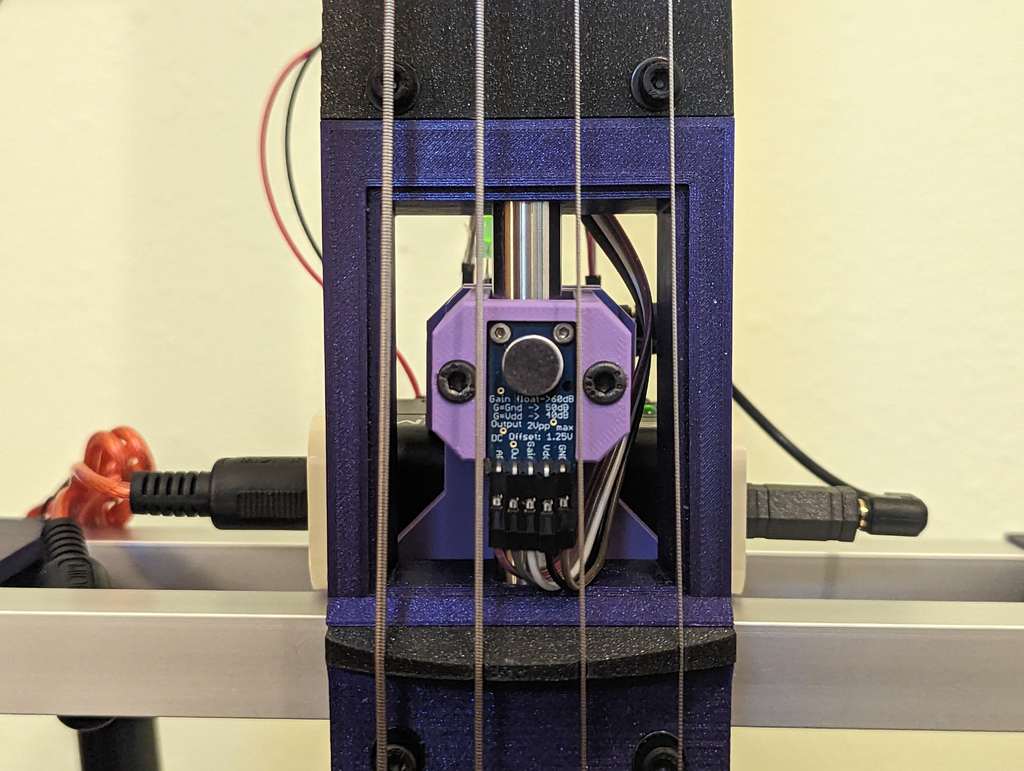

Mạch chỉ đơn giản là một bộ điều chỉnh điện áp 5v lấy nguồn từ pin 9v, sau đó cấp vào mạch được mô tả trong link Adafruit bên dưới (cộng thêm một đèn LED để báo khi mạch hoạt động). https://learn.adafruit.com/adafruit-agc-electret-microphone-amplifier-max9814

Sử dụng điện thoại Android với FluidSynth làm bộ tổng hợp midi.

Nếu có câu hỏi hoặc muốn có file .step, cứ để lại bình luận hoặc nhắn tin riêng trên nền tảng này nha. Tui sẽ rất vui nếu có ai đó thử làm hoặc tìm ra cách nào đó hay hơn/đơn giản hơn.

Các bộ phận khác:

2 con vít & vòng đệm M2

3 con vít & vòng đệm M3

2 con vít & vòng đệm M4 (phải dài 50mm)

Bảng mạch cắm mini (Mini Breadboard)

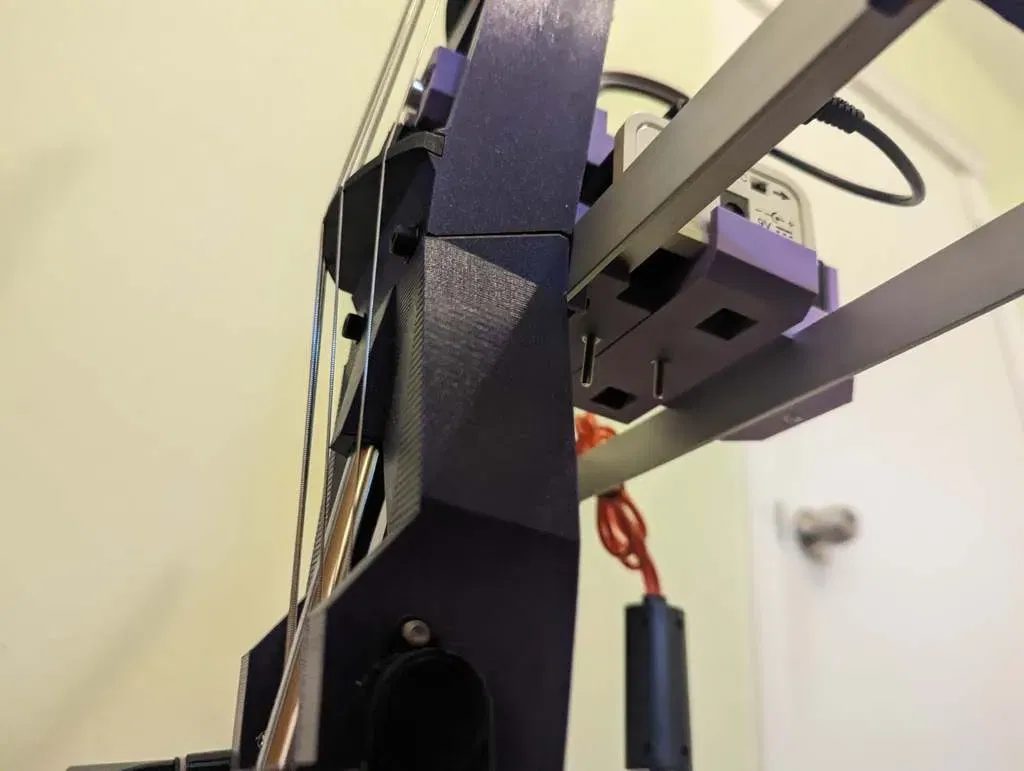

Các con vít M4 phải dài 50mm vì chúng được thiết kế để nhô ra một chút so với vòng đệm và giữ bảng mạch mini cố định.

Ghi chú thêm:

Tui đã thử dùng hai loại pickup piezo khác nhau (dưới ngựa đàn và kẹp) nhưng Sonuus G2M dường như không nhận ra chúng, ngay cả khi có op-amp đi kèm. Tuy nhiên, các transducer pickup (loại dùng cho guitar acoustic, loại mà G2M được thiết kế để dùng) thì hoạt động khá tốt. Cái bất tiện duy nhất là không có chỗ nào để gắn một cái bên dưới dây đàn cả (tui đã thử vài cái, tất cả đều quá dày). Biết đâu tui sẽ tìm ra cách nào đó để làm được việc này...
