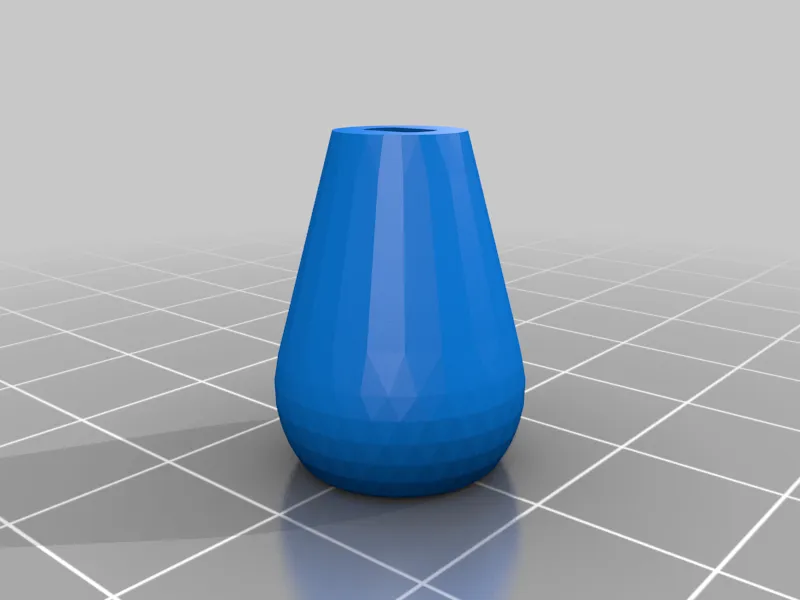

Khớp góc in tại chỗ cho fischertechnik

Nhắc nhở: Như @JBoe đã bình luận trong mục bình luận, đây không phải là khớp góc vận tốc không đổi, như tôi đã từng tuyên bố sai trước đây. Xem bình luận của anh ấy để giải thích. Cập nhật ngày 7 tháng 11: Tôi đã tải lên một thiết kế khớp Rzeppa thật tại đây.

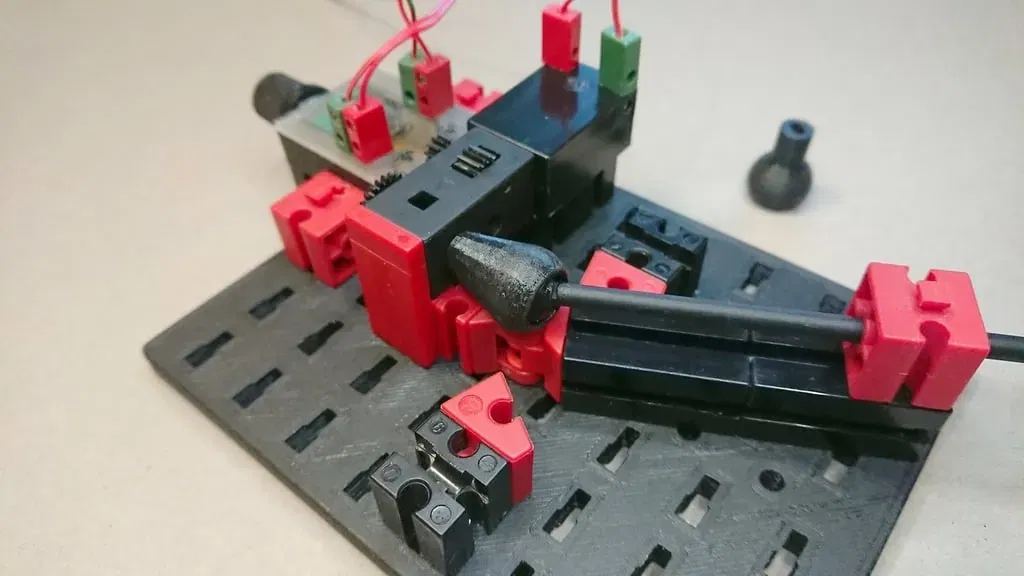

Một khớp góc cho trục kẹp fischertechnik (Rastachsen). Cho phép góc +/-30°. Lấy cảm hứng từ bình luận của Harald trên diễn đàn cộng đồng fischertechnik.

In-place, không cần support, chiều cao lớp 0.1mm. Khe hở giữa các bộ phận chuyển động chỉ là 0.15 mm, việc in quá nhiều nhựa (overextrusion) sẽ làm hỏng hoàn toàn, vì nếu có bất kỳ vật liệu thừa nào, bạn sẽ không thể tháo rời hai bộ phận ra. Vì vậy, nếu không chắc, hãy giảm tốc độ dòng chảy (flow rate) của bạn.

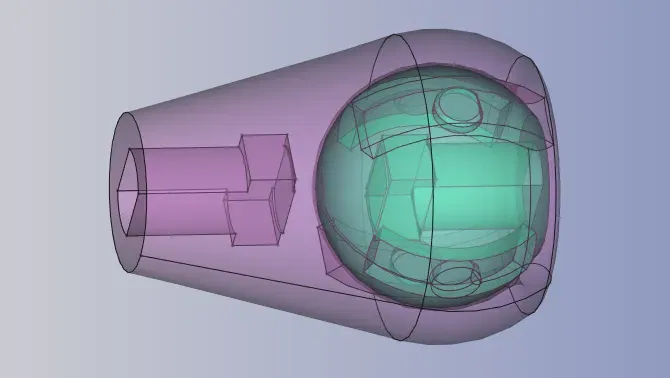

Cập nhật: Đã thêm "Kugelgelenk Rzeppa v3_wider_gap.stl" (chưa thử nghiệm) với khe hở tăng lên 0.25 mm để dễ in hơn, và tệp nguồn FreeCAD nơi bạn có thể tự thay đổi giá trị đó trong bản vẽ "_Master".

Cài đặt in bổ sung được đề xuất:

• 6 Tường/chu vi
• 100% vật liệu độn (infill)
• 6 Lớp đáy, 3 Lớp trên
• Tốc độ 40 mm/s
• 100% làm mát/quạt
• 4 giây Thời gian lớp tối thiểu, 1.0 mm/s Tốc độ tối thiểu, Nâng đầu in lên
• Không Support
• Brim chỉ để bám dính nếu cần (sẽ làm tắc nghẽn khe hở, ngay cả khi chỉ bật Brim ở Bên ngoài)
