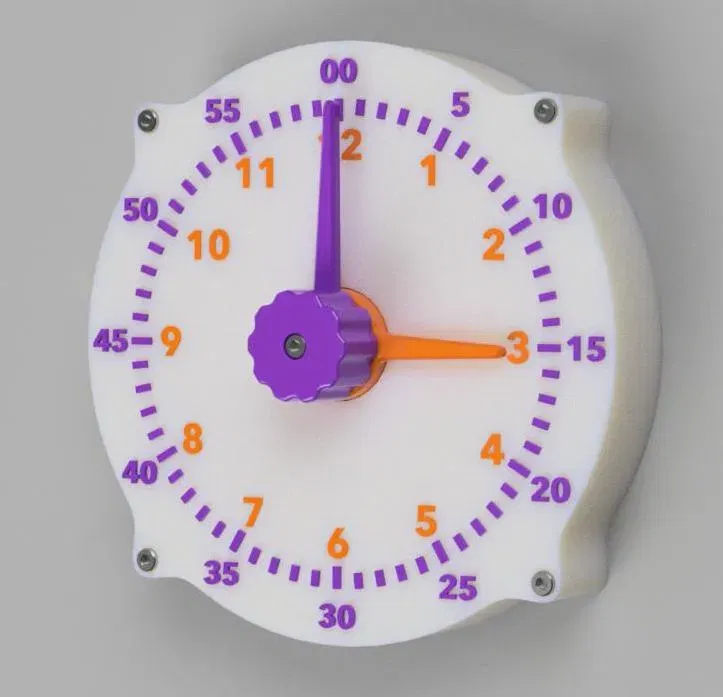

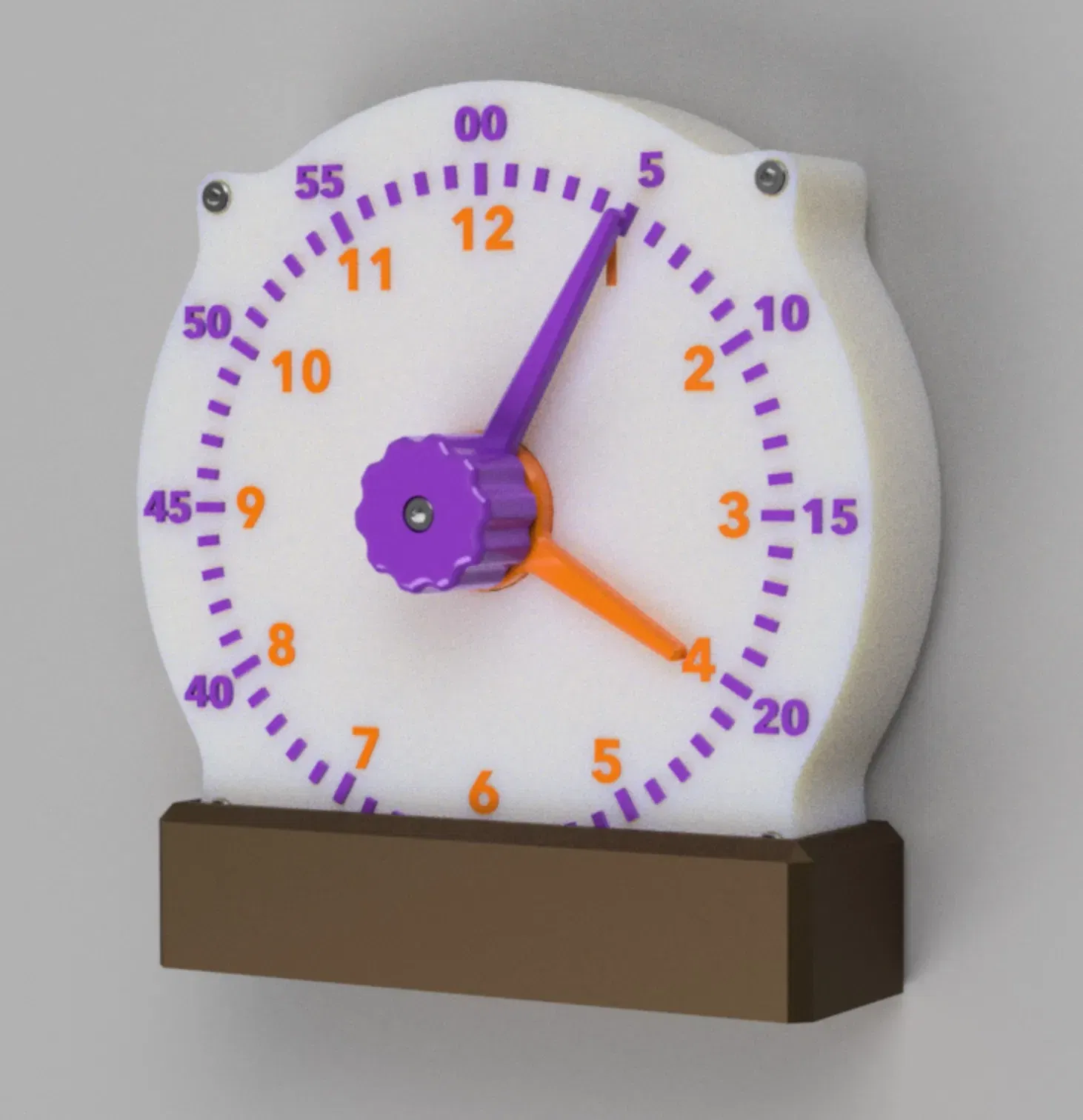

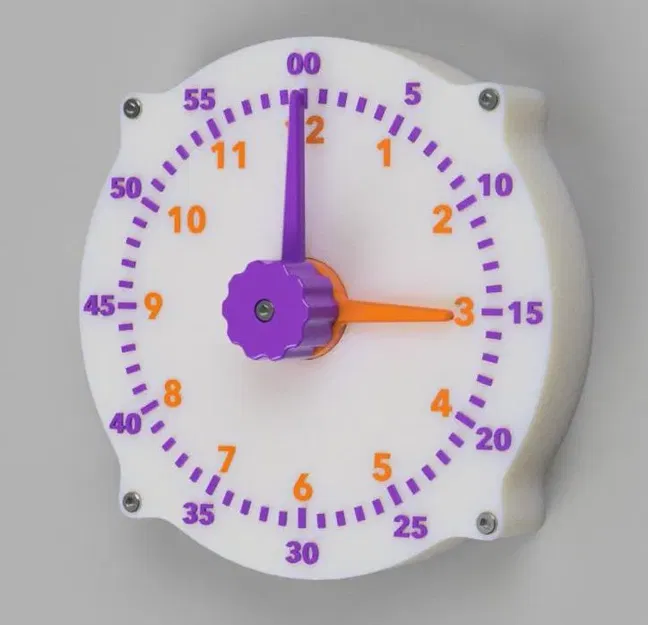

Đồng hồ Dạy học

Cập nhật 2023-Nov-20

• Đã sửa đổi bánh răng để giảm ma sát, cho hoạt động trơn tru hơn nhiều.
• Đã sửa đổi kim phút để khớp chặt hơn với trục dẫn, giảm độ rơ.
• Đã sửa đổi trục dẫn để khớp tốt hơn với vỏ.
• Tất cả các tệp đã sửa đổi đều được đánh dấu V2.

Đối với những bạn chỉ muốn cập nhật một chiếc đồng hồ, hãy in các bộ phận sau:

• Bộ bánh răng: bánh răng trung gian trên và dưới, bánh răng dẫn động trên và dưới, trục dẫn động.
• Kim phút

Bài đăng gốc:

• Đây là một bản chỉnh sửa của Đồng hồ Dạy học Vững chắc trên Thingiverse.

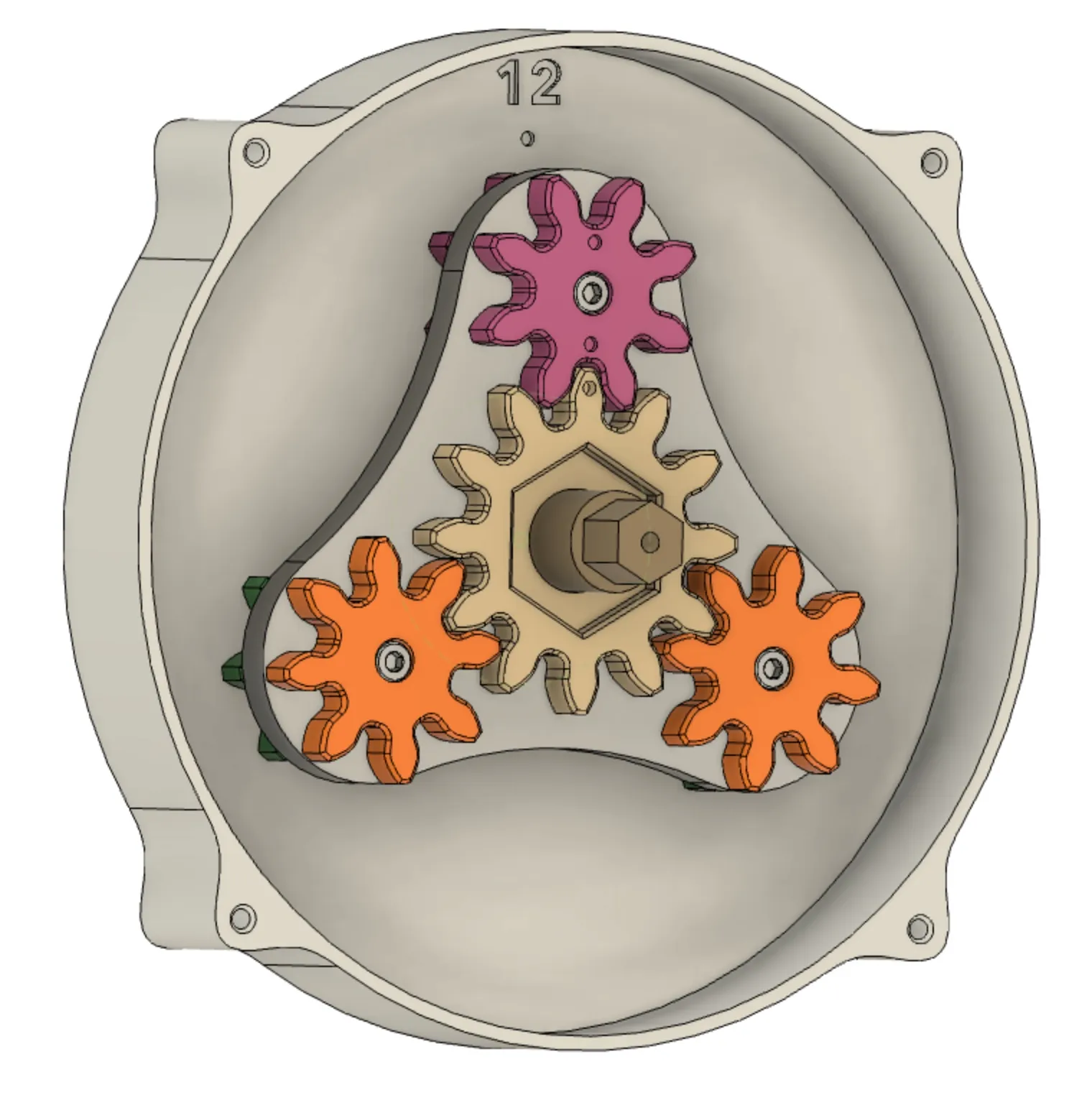

• Các bánh răng được cập nhật với bánh răng thẳng được tạo bằng Fusion 360.

• Mặt đồng hồ được cập nhật với hai tùy chọn: vạch chia dạng khảm hoặc nổi.

• Bánh răng dẫn động được cập nhật với trục "D" để đảm bảo lắp ráp đúng cách.

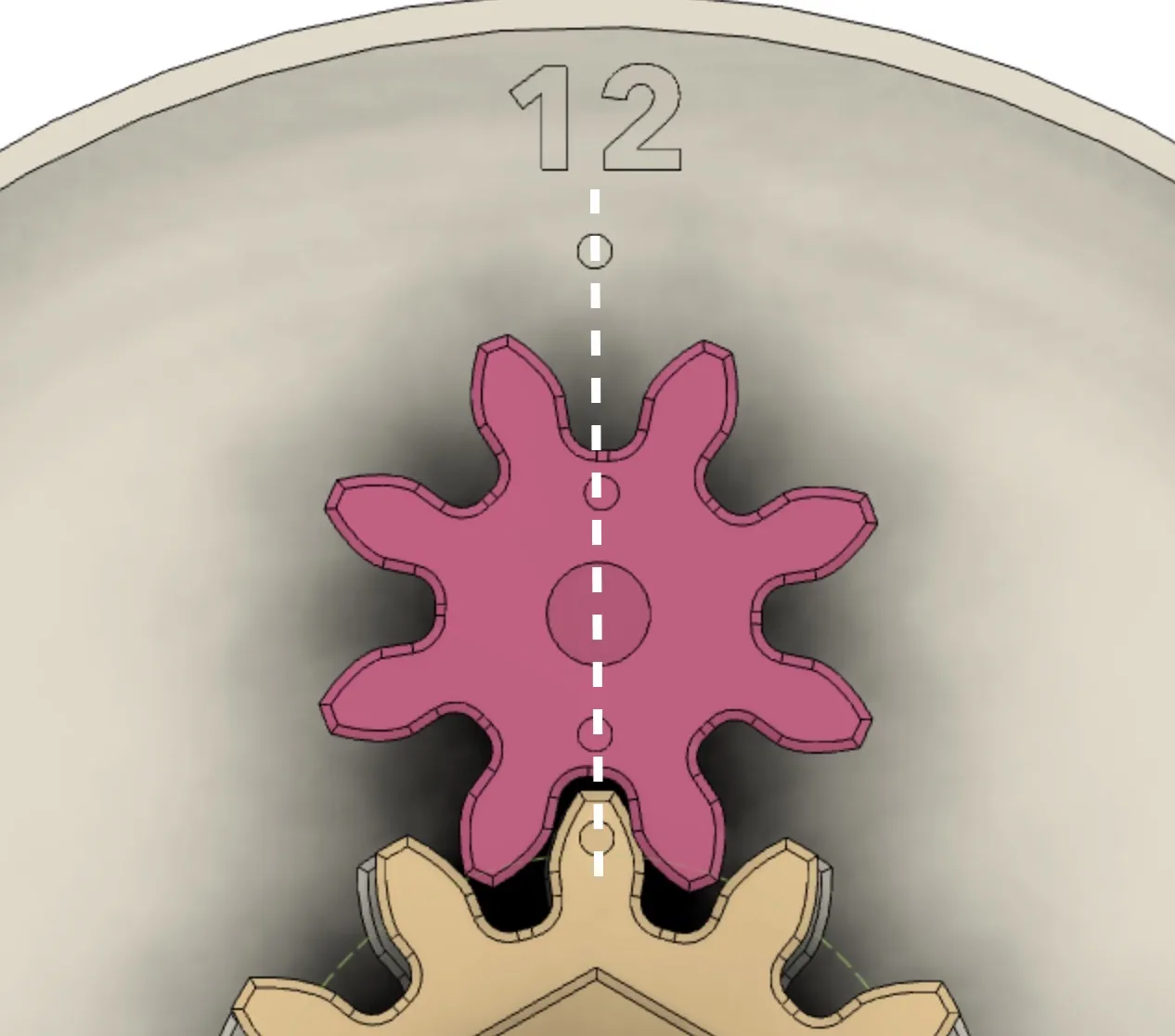

• Đã thêm các chấm căn chỉnh lắp ráp để đảm bảo vị trí bánh răng chính xác.

• Khoảng 9 giờ tổng thời gian in.   In:

• Chiều cao lớp: 0.2mm

• Chu vi: 3

• Lòng trong: 15% dạng lưới chữ nhật

• Hỗ trợ: không

• Bè: Không

• Bù trừ chân voi: Đặt thành 0 cho các vạch phút dạng khảm.

Lắp ráp:

• Vít yêu cầu: 8 vít đầu chìm M3-10 hoặc đầu phẳng M3-12.
• Tham khảo assembly.pdf để biết thêm chi tiết.

Hậu xử lý:

• Các bộ phận dạng khảm được dán tại chỗ bằng keo CA mỏng (siêu keo) được thoa bằng ống tiêm đầu tù cỡ 25.
  • Ống tiêm đầu tù https://www.amazon.com/dp/B07MTCBF2H/ref=cm_sw_em_r_mt_dp_ZZC2XQTQYYFYXYWP20Z2?_encoding=UTF8&psc=1
  • Keo Stick Fast CA https://www.amazon.com/dp/B009356B92/ref=cm_sw_em_r_mt_dp_FK49YRGJGMEWF579K0JK
