Mô hình khuôn cắt bán kính ngoài cho máy router

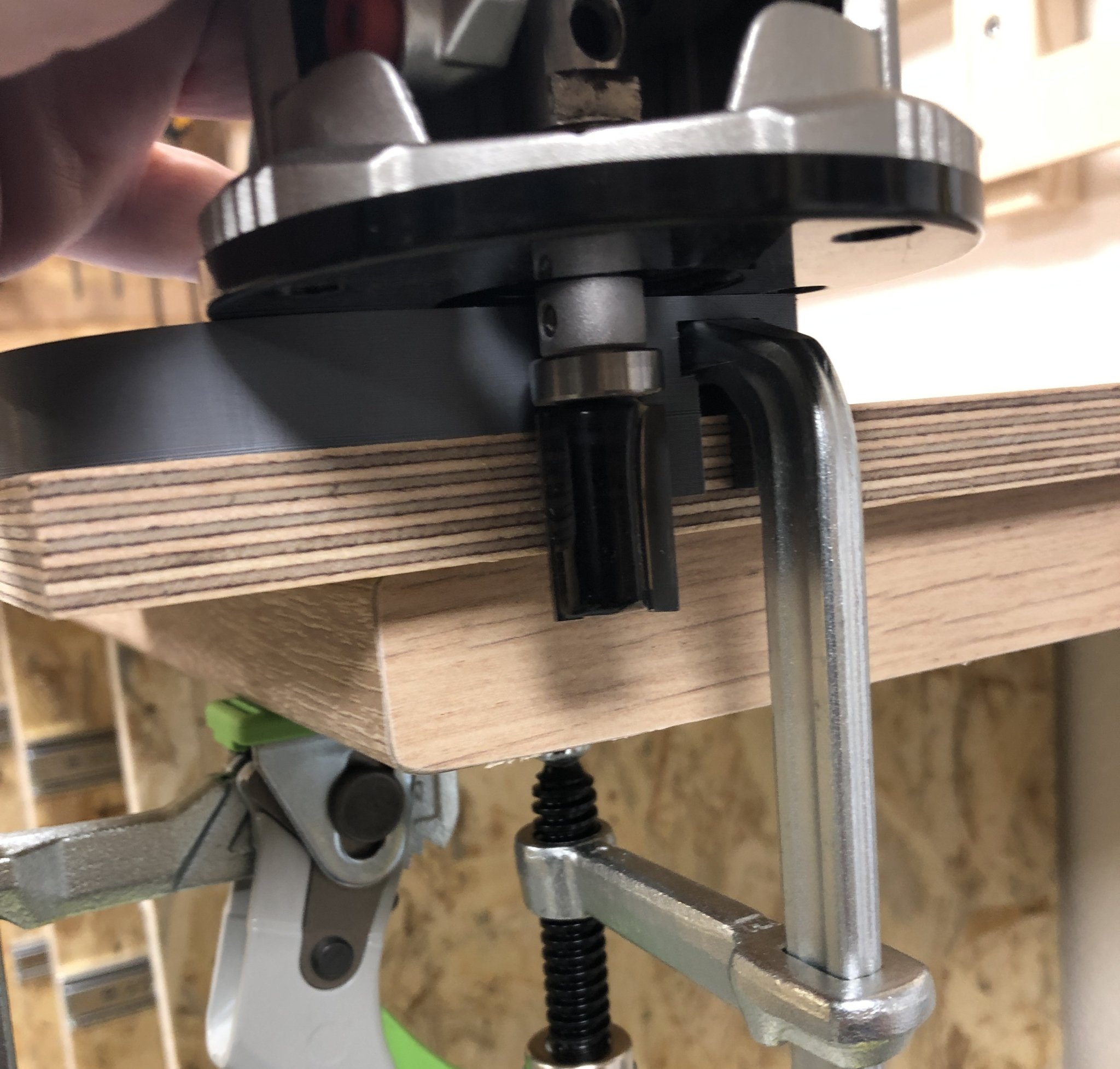

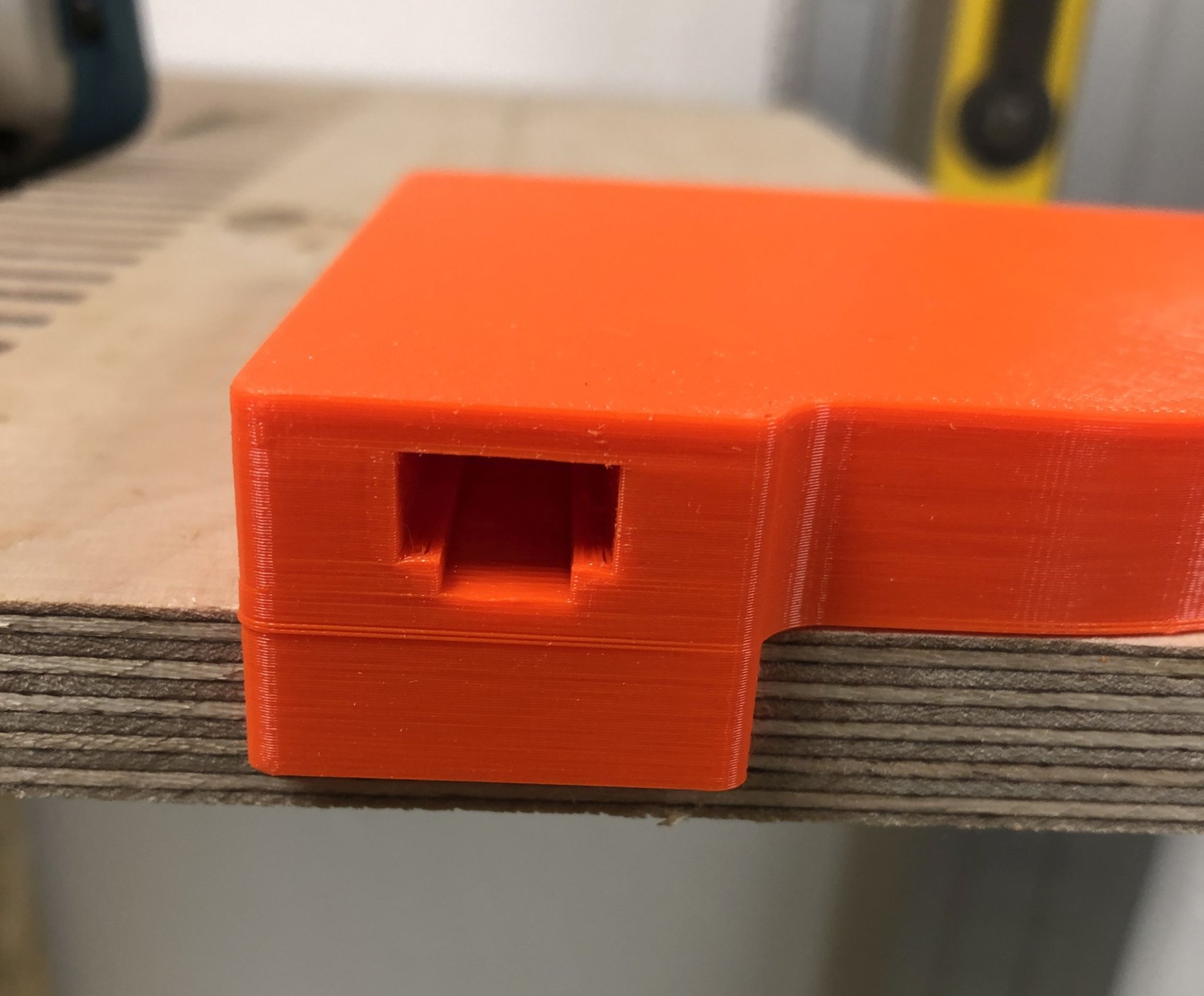

Cắt các bán kính ngoài hoàn hảo với máy phay của bạn và những mẫu này. Tôi cung cấp nhiều phiên bản với các bán kính khác nhau. Các jig có các rãnh T tích hợp, vì vậy bạn có thể cố định chúng bằng kẹp như Festool FSZ 120 hoặc FS-HZ 160 vào chi tiết công việc của bạn.

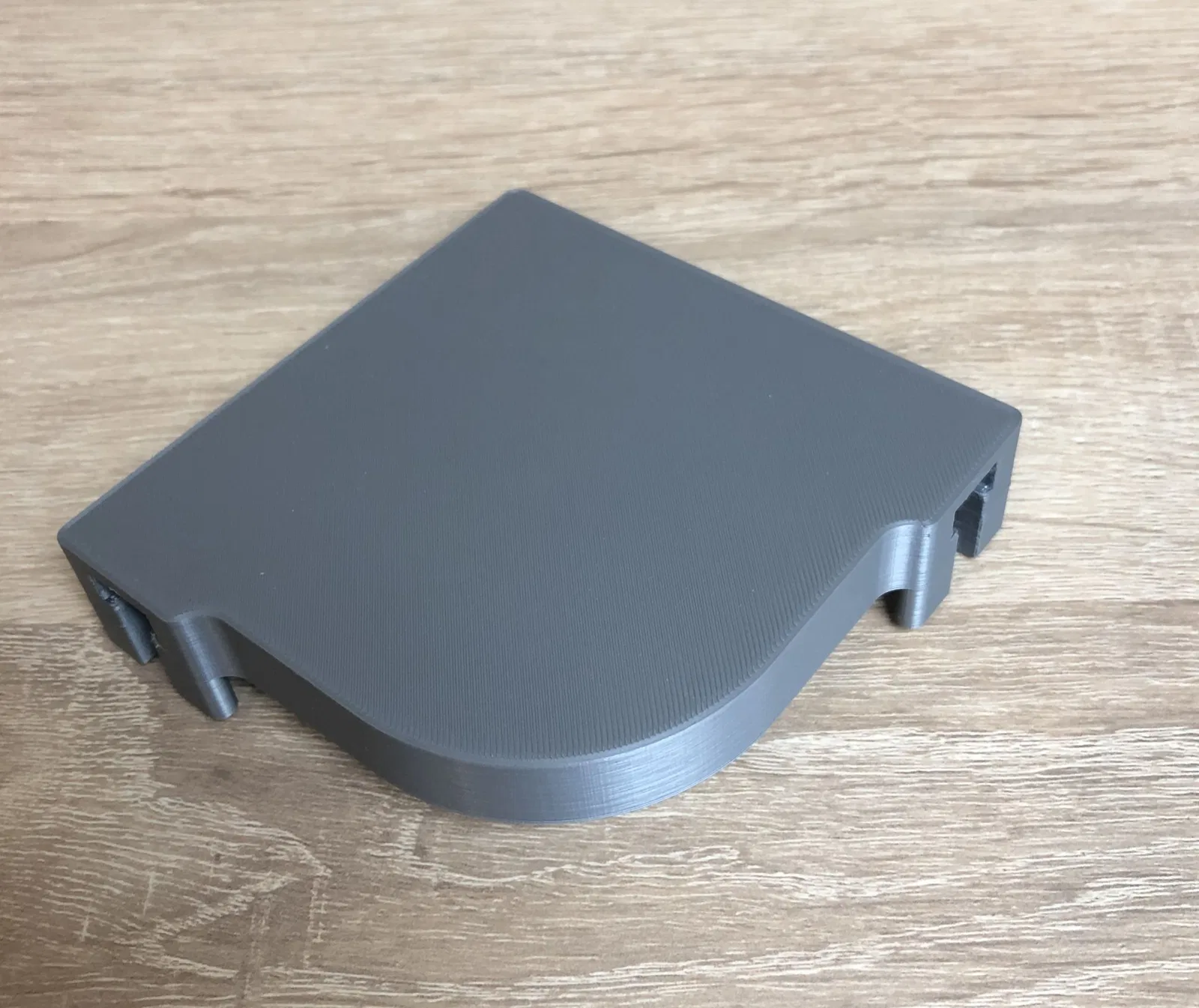

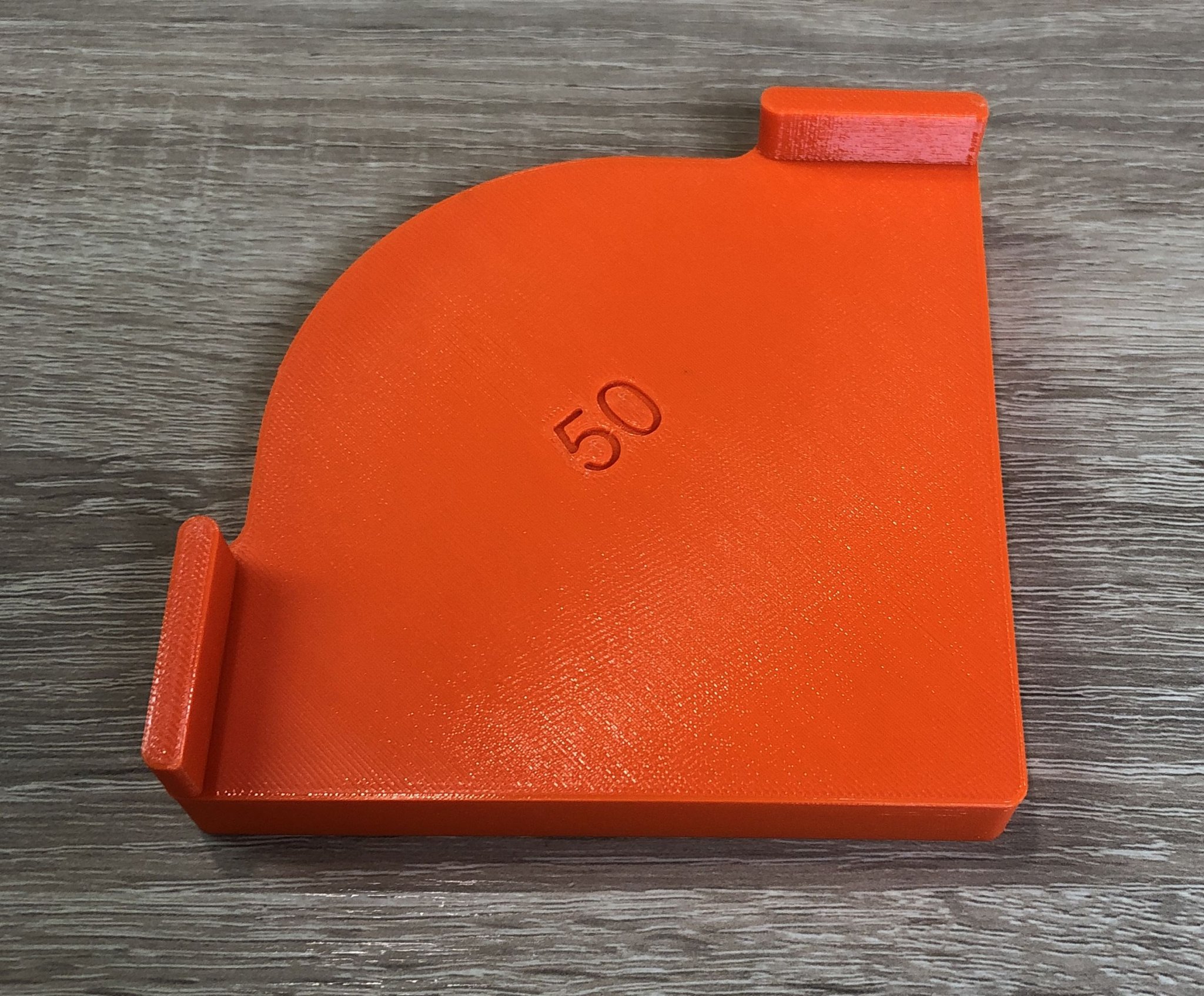

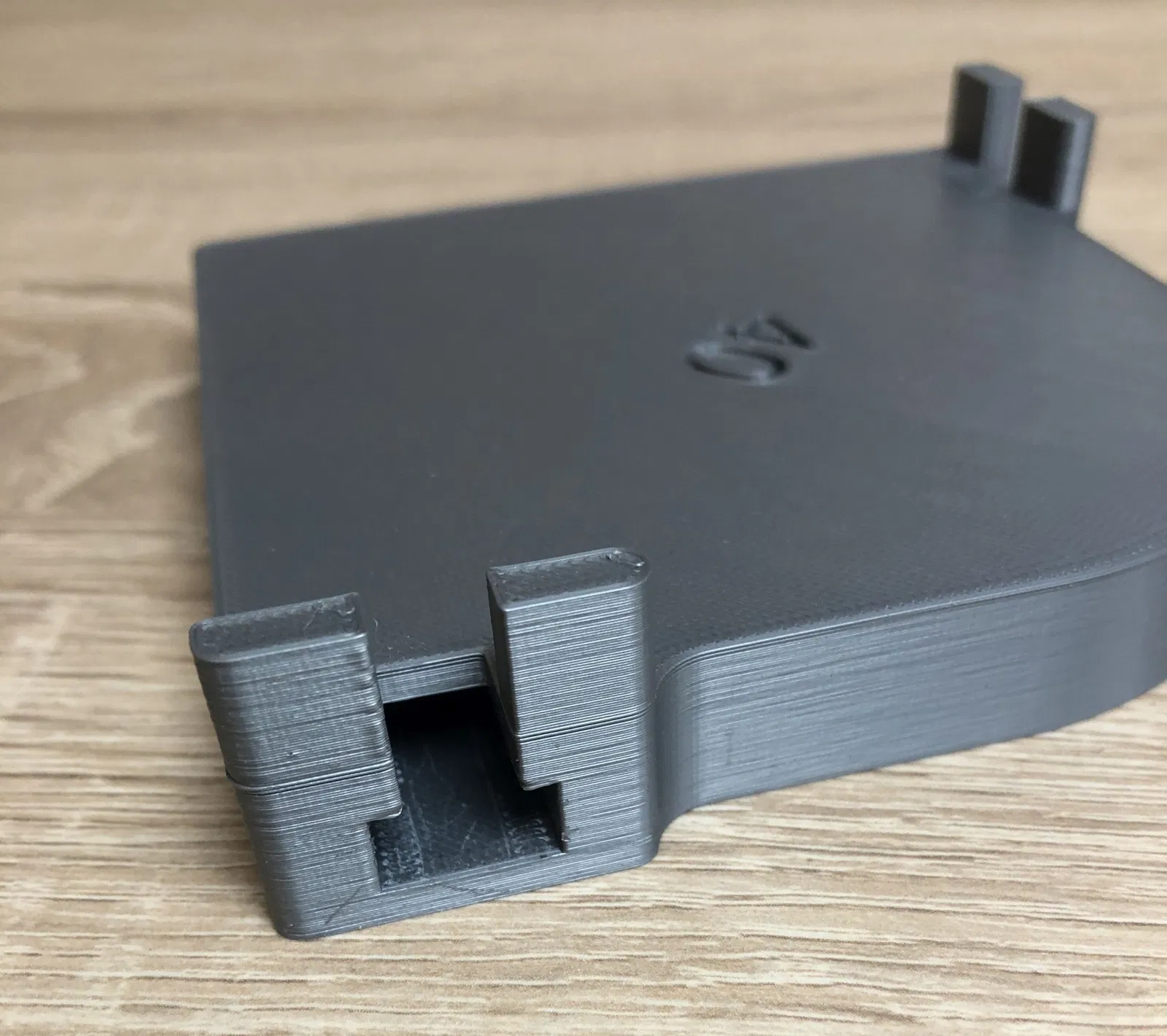

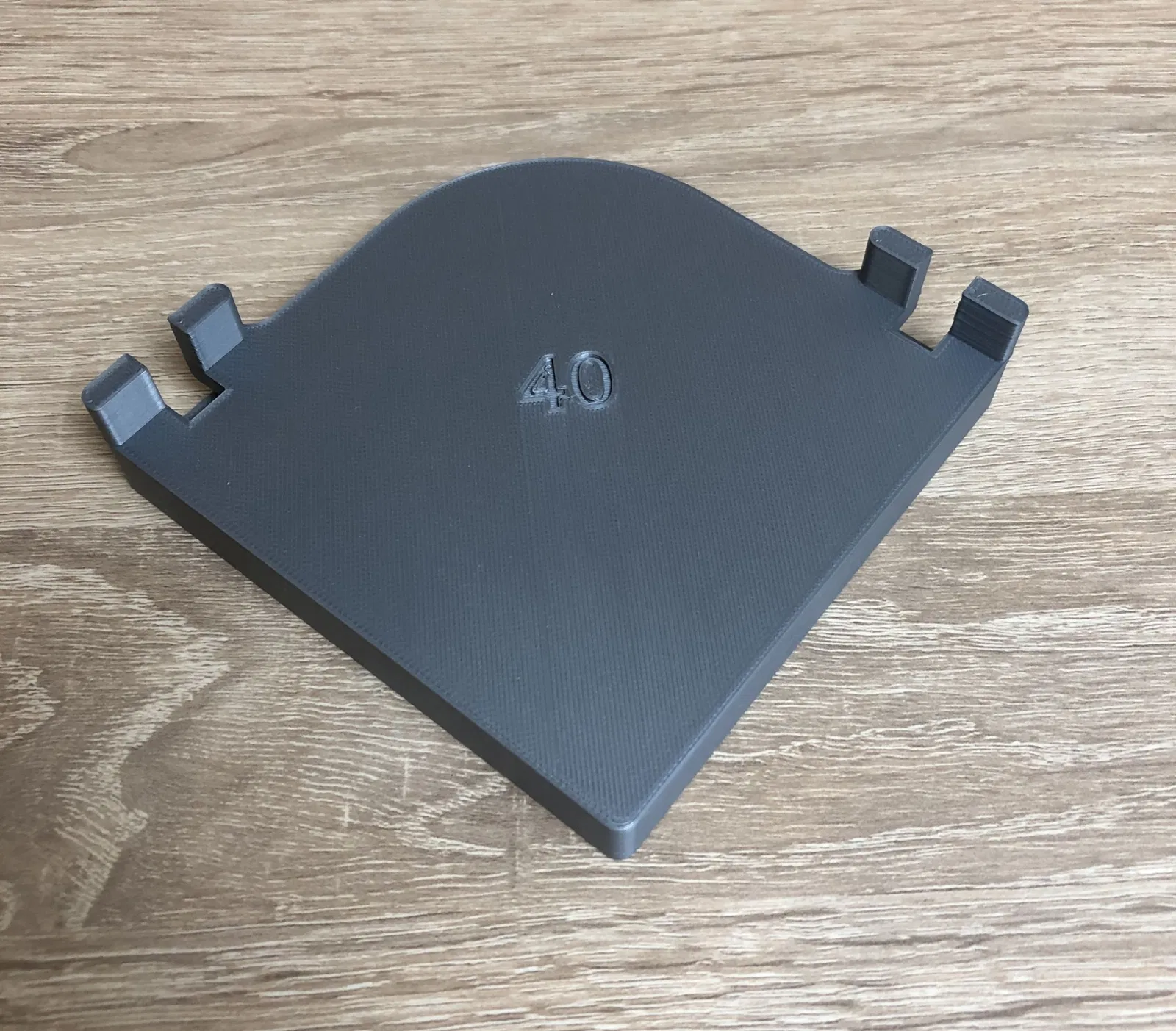

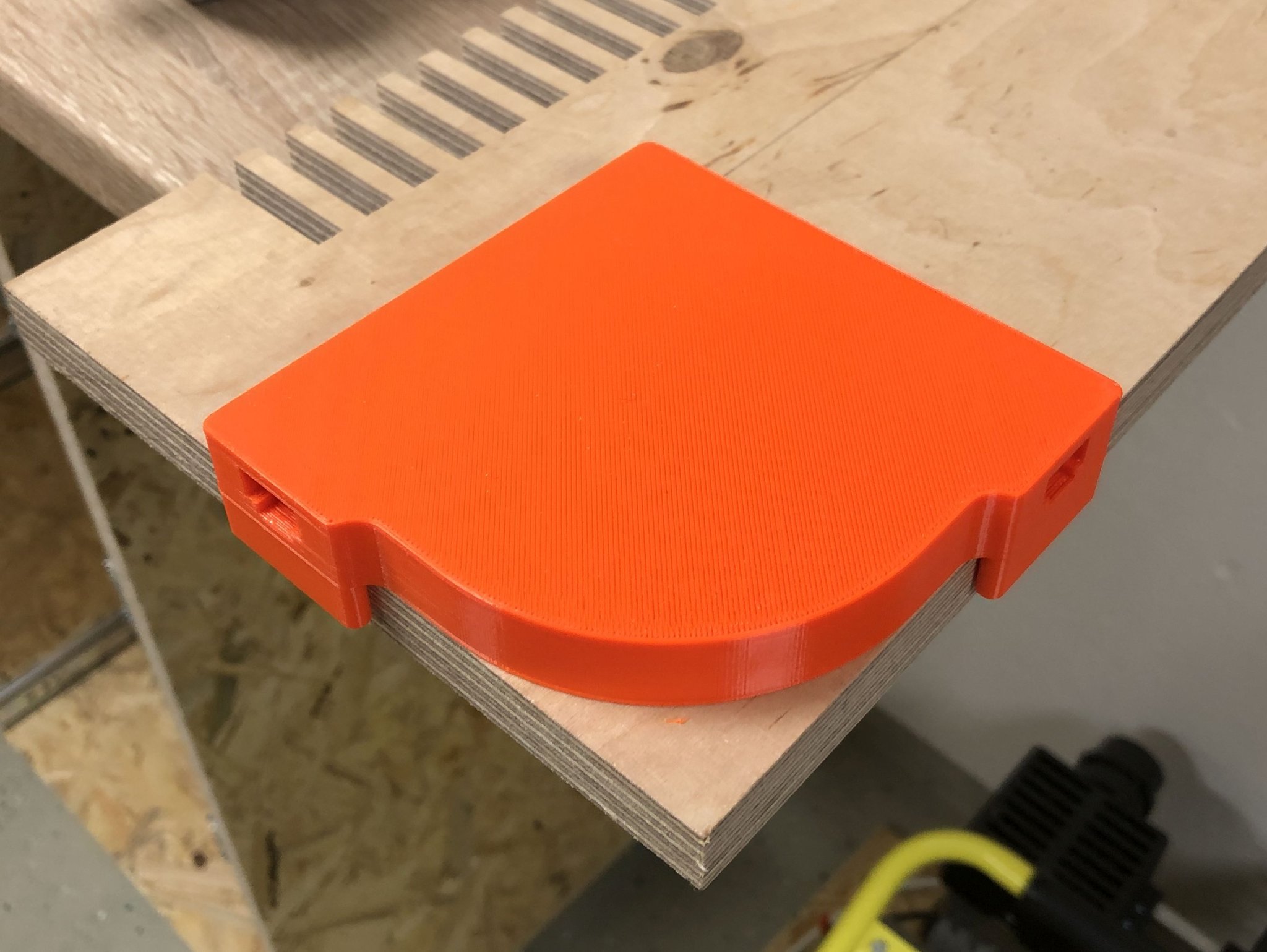

Một số bức ảnh cho thấy phiên bản trước đó với các lỗ cắt cho kẹp trong các điểm dừng (jig màu xám). Điều này là không cần thiết và làm phức tạp cấu trúc một cách không cần thiết. Do đó, tôi đã loại bỏ các rãnh trong phiên bản cuối cùng (jig màu cam).

=============

Mẫu cho máy phay để phay các bán kính ngoài hoàn hảo. Có nhiều phiên bản với các bán kính khác nhau. Các mẫu có các rãnh T tích hợp, vì vậy chúng có thể được cố định bằng kẹp như Festool FSZ 120 hoặc FS-HZ 160 vào chi tiết công việc.

Trong các bức ảnh có một phần là phiên bản trước đó với các lỗ cắt cho kẹp trong các điểm dừng (mẫu màu xám). Điều này là thừa và làm phức tạp cấu trúc một cách không cần thiết. Do đó, tôi đã loại bỏ các lỗ cắt trong phiên bản cuối cùng (mẫu màu cam).

Hướng dẫn in

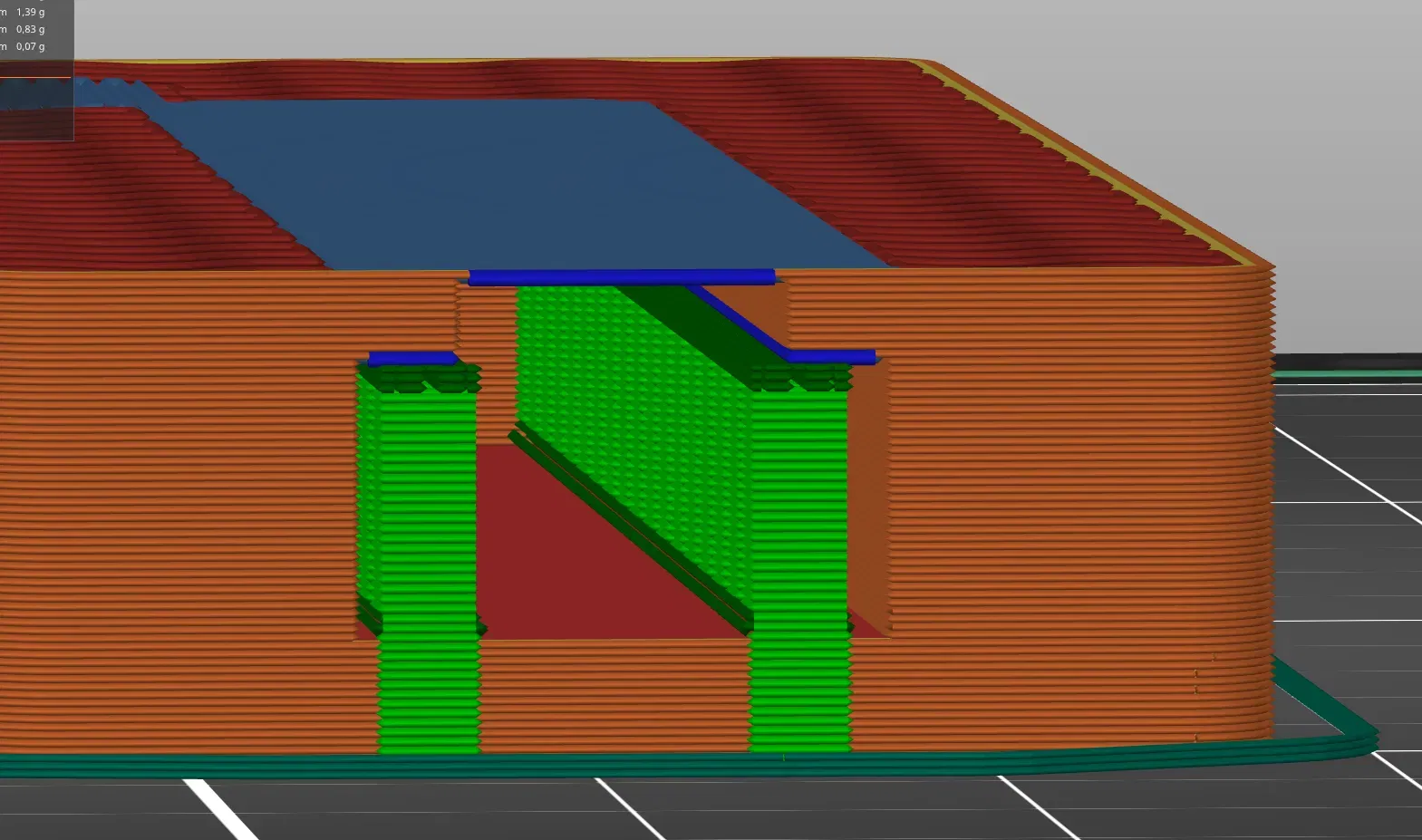

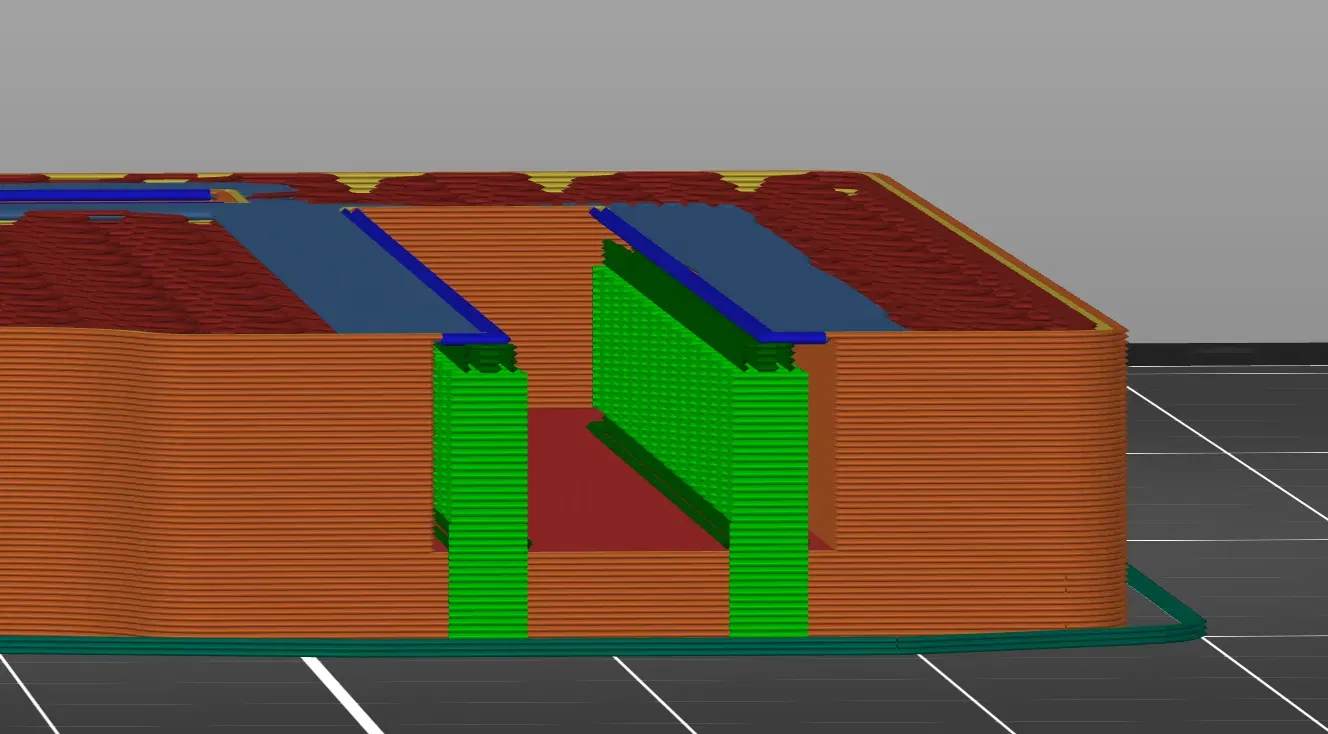

Cần có các cấu trúc hỗ trợ cho phần nhô ra của các rãnh T. Xem các bức ảnh để biết chi tiết. Nếu bạn không chắc chắn, hãy sử dụng các tệp g-code đã cung cấp hoặc phân tích chúng trong ứng dụng g-code-viewer.

Khuyến nghị độ đặc 15% hoặc hơn. Hãy nghĩ đến các rãnh T, nơi bạn có thể áp dụng nhiều áp lực với các kẹp.

Chiều cao lớp 0.2 mm là hoàn toàn đủ.

=============

Đối với phần nhô ra của các rãnh T, cần có các cấu trúc hỗ trợ. Xem các hình ảnh để biết chi tiết. Nếu bạn không chắc chắn, hãy sử dụng các tệp G-Code đã hoàn thành hoặc phân tích chúng trong G-Code-Viewer.

Khuyến nghị độ đặc 15% hoặc hơn. Với các kẹp trong các rãnh T, có thể áp dụng một lượng áp lực lớn.

Chiều cao lớp 0.2 mm là hoàn toàn đủ.
