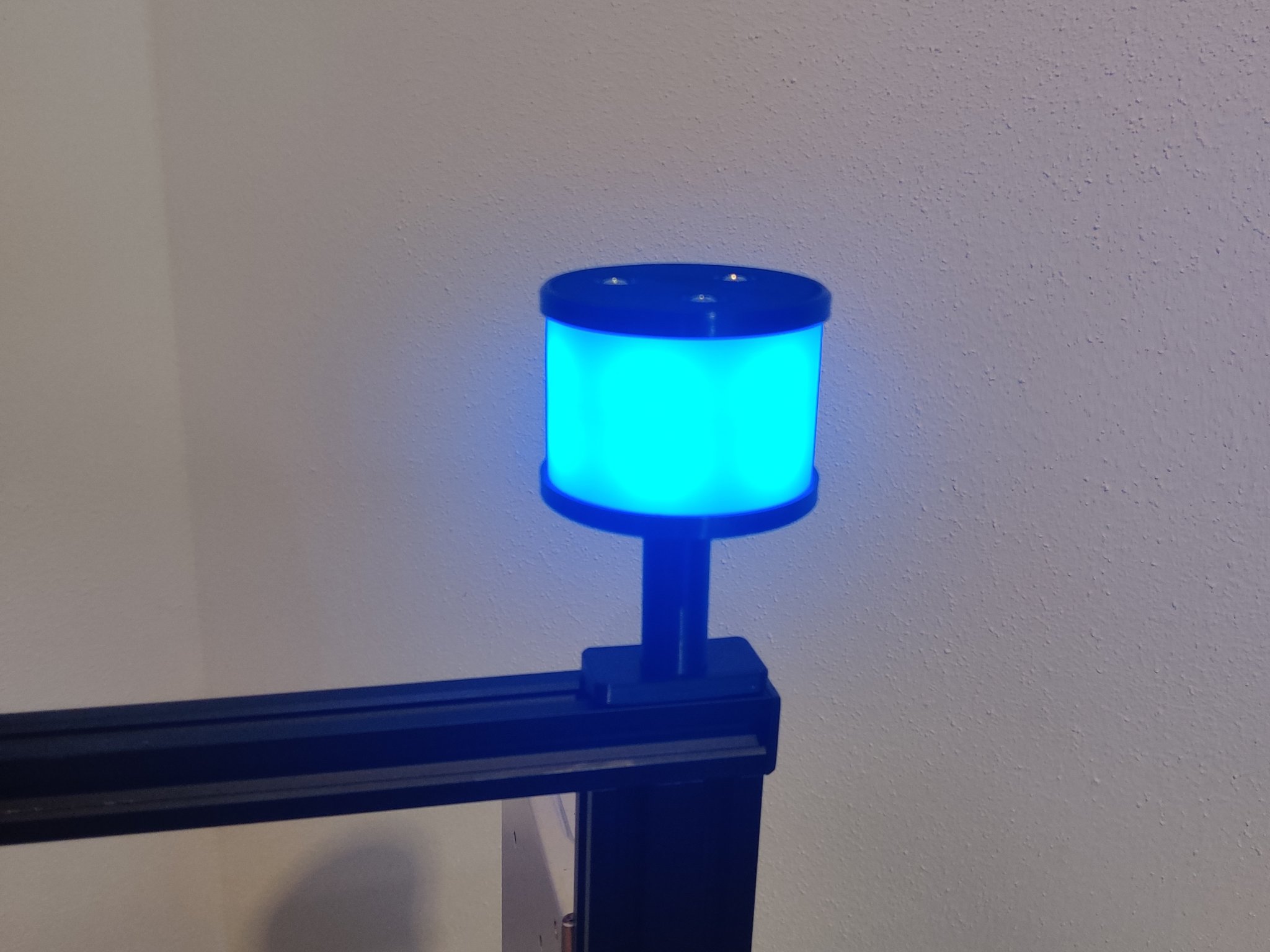

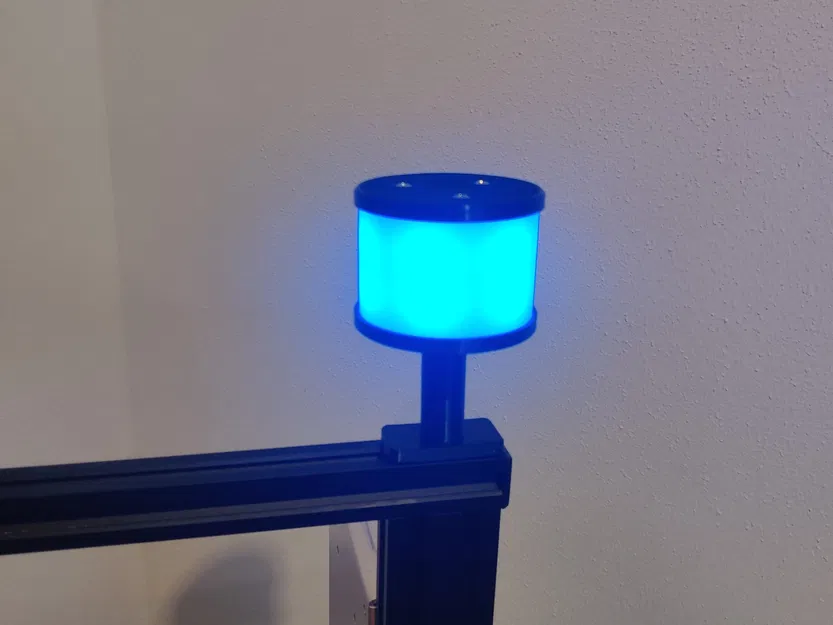

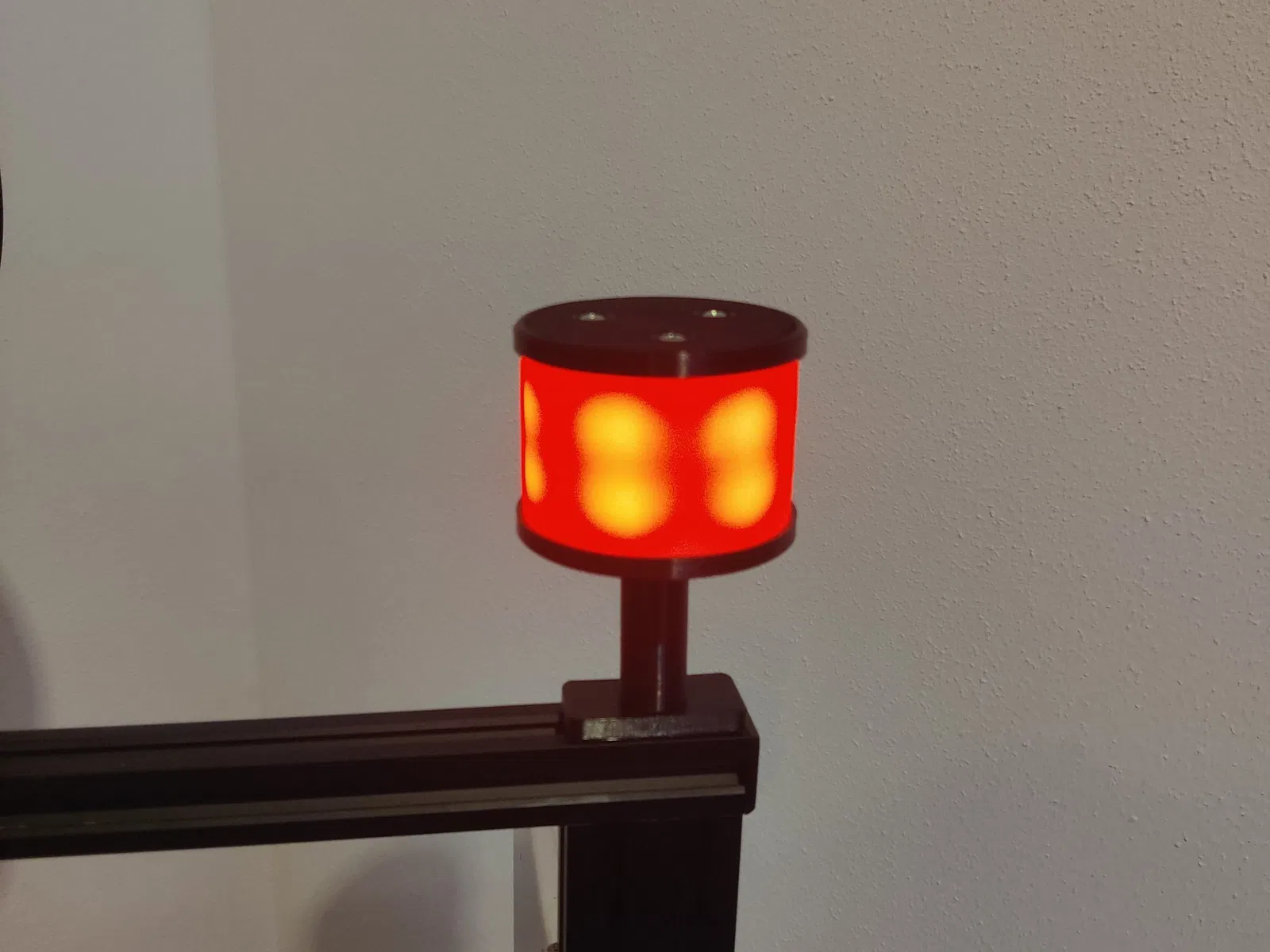

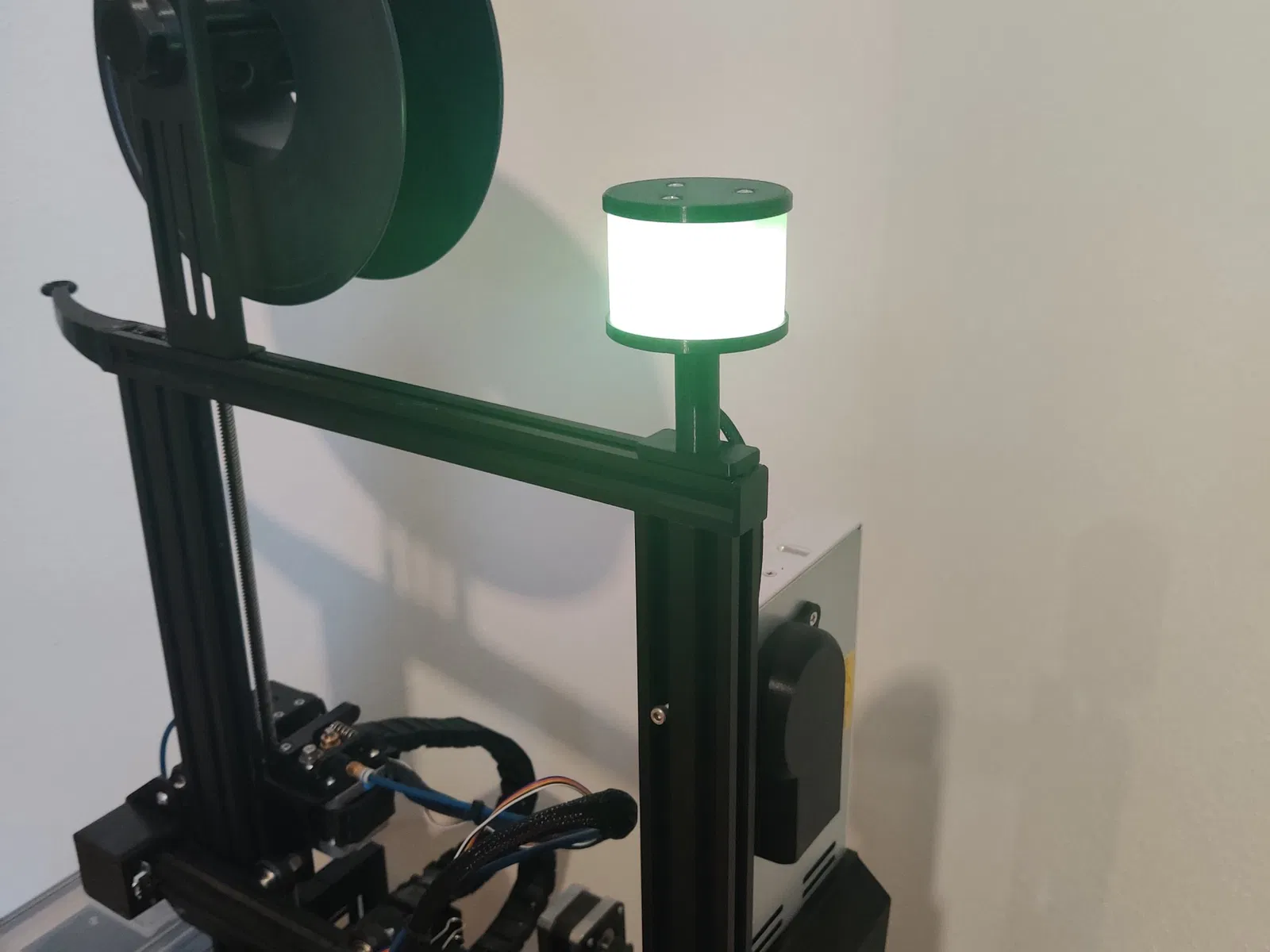

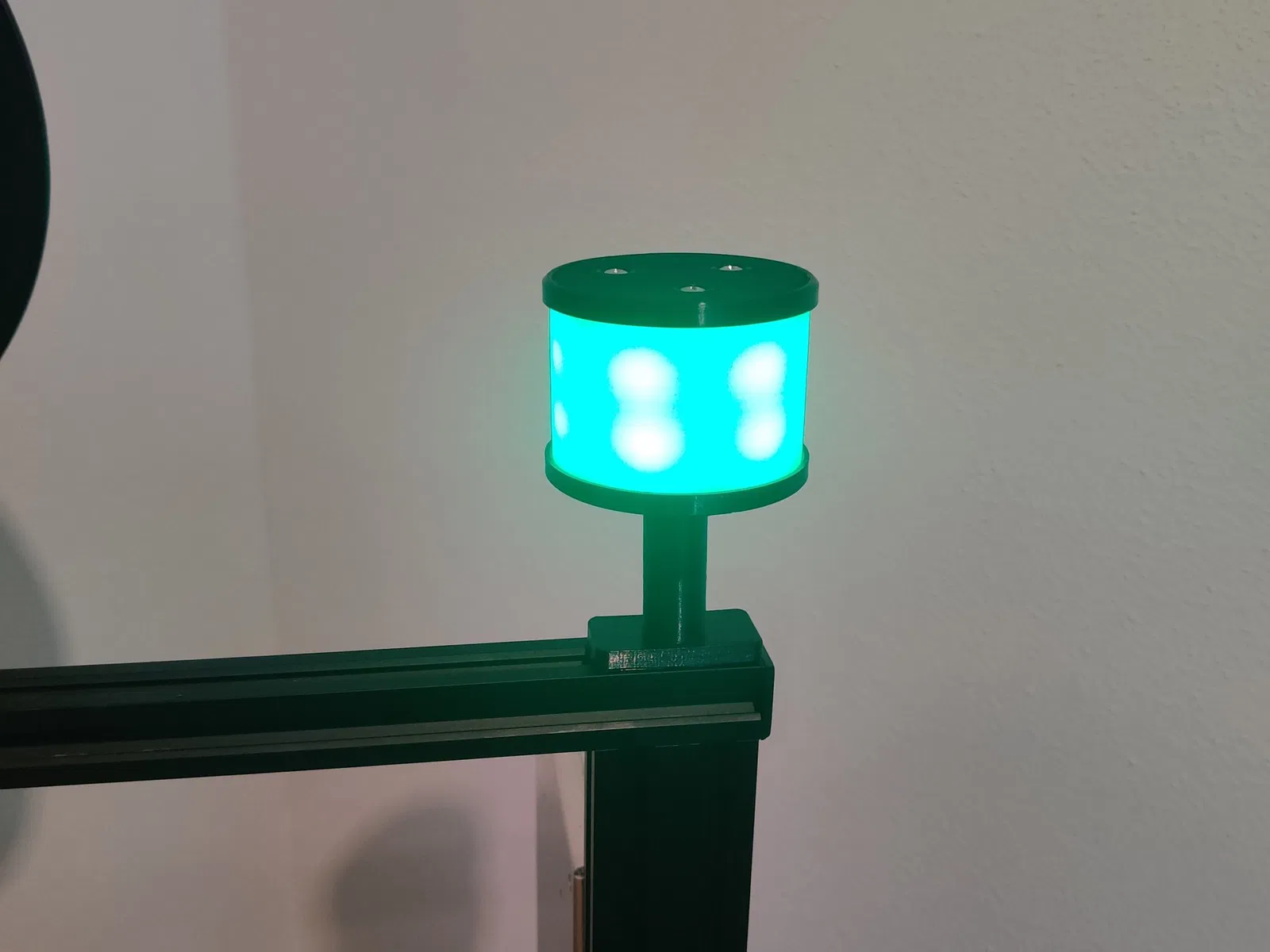

Đèn Báo Trạng Thái Máy In LED

Đèn Báo Trạng Thái Máy In LED

Hướng Dẫn In

• light_diffusor.stl
  • In ở chế độ vase mode. Nên dùng sợi màu trắng hoặc trong suốt.
• LED_clamp.stl:
  • Tùy chọn. Chỉ cần thiết nếu dải LED bạn dùng không có keo dán, hoặc nếu dải dễ bị bong ra.

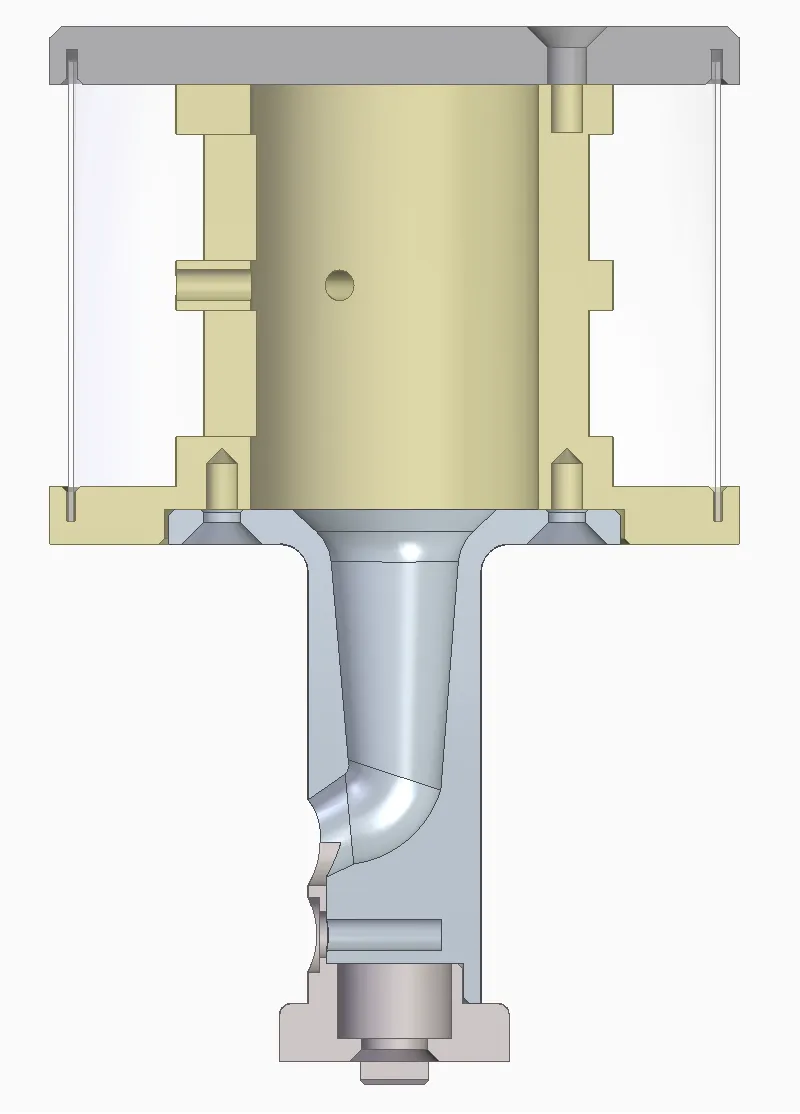

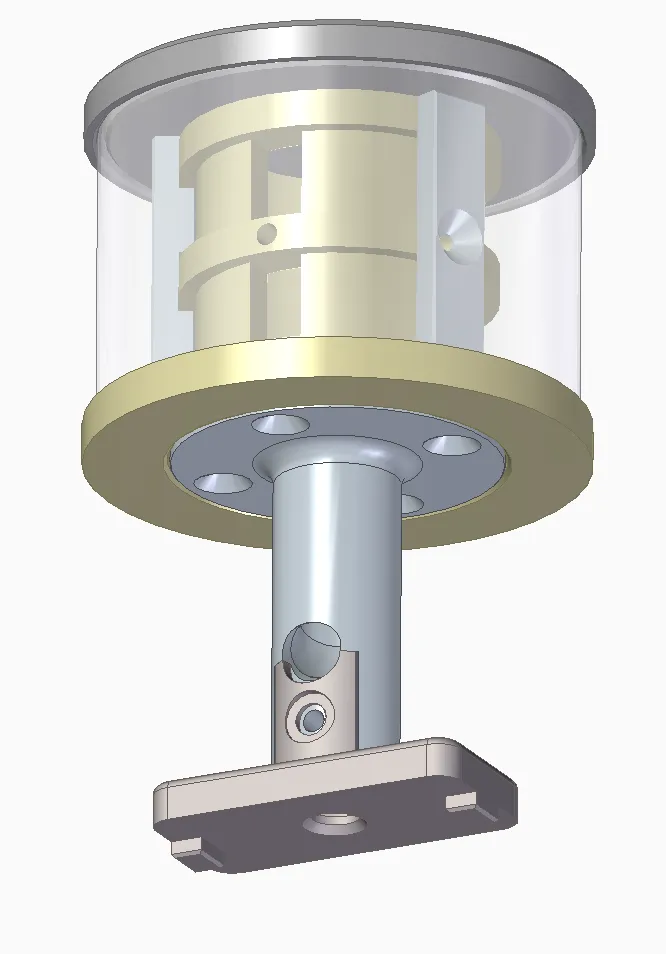

• main_body.stl:
  • Cần có support. Tôi đề xuất dùng Tree Supports, chỉ chạm vào buildplate.
• Các bộ phận còn lại khá dễ in mà không cần cài đặt đặc biệt và thường không cần support.

Phần Cứng

Để lắp ráp bạn sẽ cần:

• 8 đến 11 ốc M3 x 5 đầu chìm (thêm 3 con cho kẹp LED)
• 1 T-Nut phù hợp với thanh nhôm bạn muốn gắn đèn lên
• 1 Ốc (tốt nhất là đầu phẳng) phù hợp với T-Nut

Điện Tử

• Tổng cộng 12 đèn NeoPixel (2 dải LED, mỗi dải 6 bóng)
• Vài đoạn dây điện và vật liệu cách điện
• Đầu nối để bấm (Đầu nối Dupont cho RaspBerry Pi)

Đi Dây Điện

…
