Tấm che quạt Sprite Extruder 5015 kèm camera và đèn LED

Cái quạt Sprite extruder xài cũng ổn áp ha, nhưng mà cái tản nhiệt của nó thì chưa đủ đô!

Thế là tui có mò mẫm nghiên cứu, lấy cảm hứng từ mấy cái mẫu có sẵn rồi chế ra cái của riêng mình.

Mà đã làm thì làm luôn cho nó 'chất chơi người dơi' chút.

Tui thì lúc nào cũng thích có cái camera nhìn vô cái đầu phun hết á, nên tui thiết kế cái chụp quạt xoay quanh nó luôn.

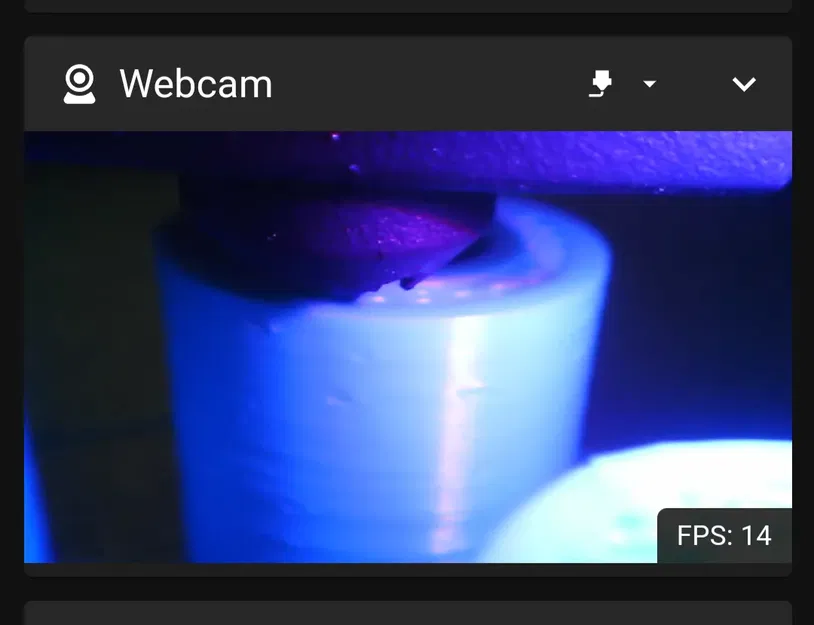

Tui đang xài cái camera OV5640 có tự động lấy nét, tại cái này nó gọn hơn. Quay phim thì ổn định lắm, tui thấy không có bị nhấp nháy gì hết, chắc tui hên thôi :)

Cái tiêu cự của cái camera này tới hơn 20mm lận, nên tui phải xài ống kính macro này * để đạt được khoảng cách chụp mong muốn! Tui cắt nó ngắn lại bằng với cái camera rồi gắn phía trước, nó nằm gọn lắm vì tui có chừa khoảng trống cho nó trong cái mẫu rồi. Cảm ơn chilicoke đã tìm ra cái ống kính macro này nha. Ông ấy có cái video xịn sò về cái mod camera cho đầu phun Voron của ổng đó.

    * Tui biết cái món này hết hàng rồi nhưng mà shop trên amazon có nói là sẽ có lại vào tháng 10 năm 2023.

    * Tui mới kiểm tra hôm nay (1/11/23) thì thấy nó có hàng lại rồi. Và tui cũng tạo link affiliate cho món đó luôn.

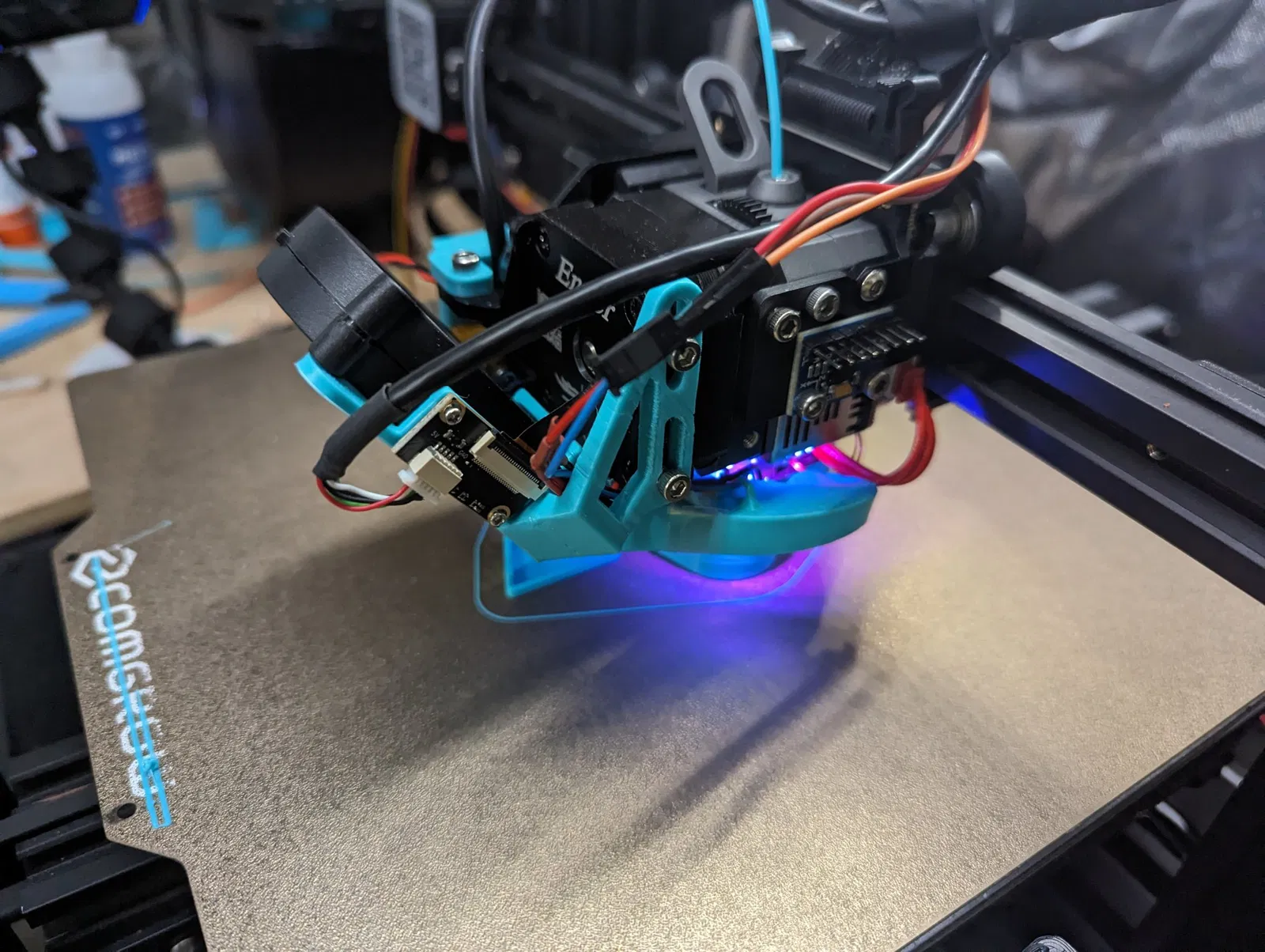

Bên hông cái quạt có cái ngàm để gắn cái bo mạch camera đó. Tui dùng ốc và insert nhiệt M1.6 để gắn nó.

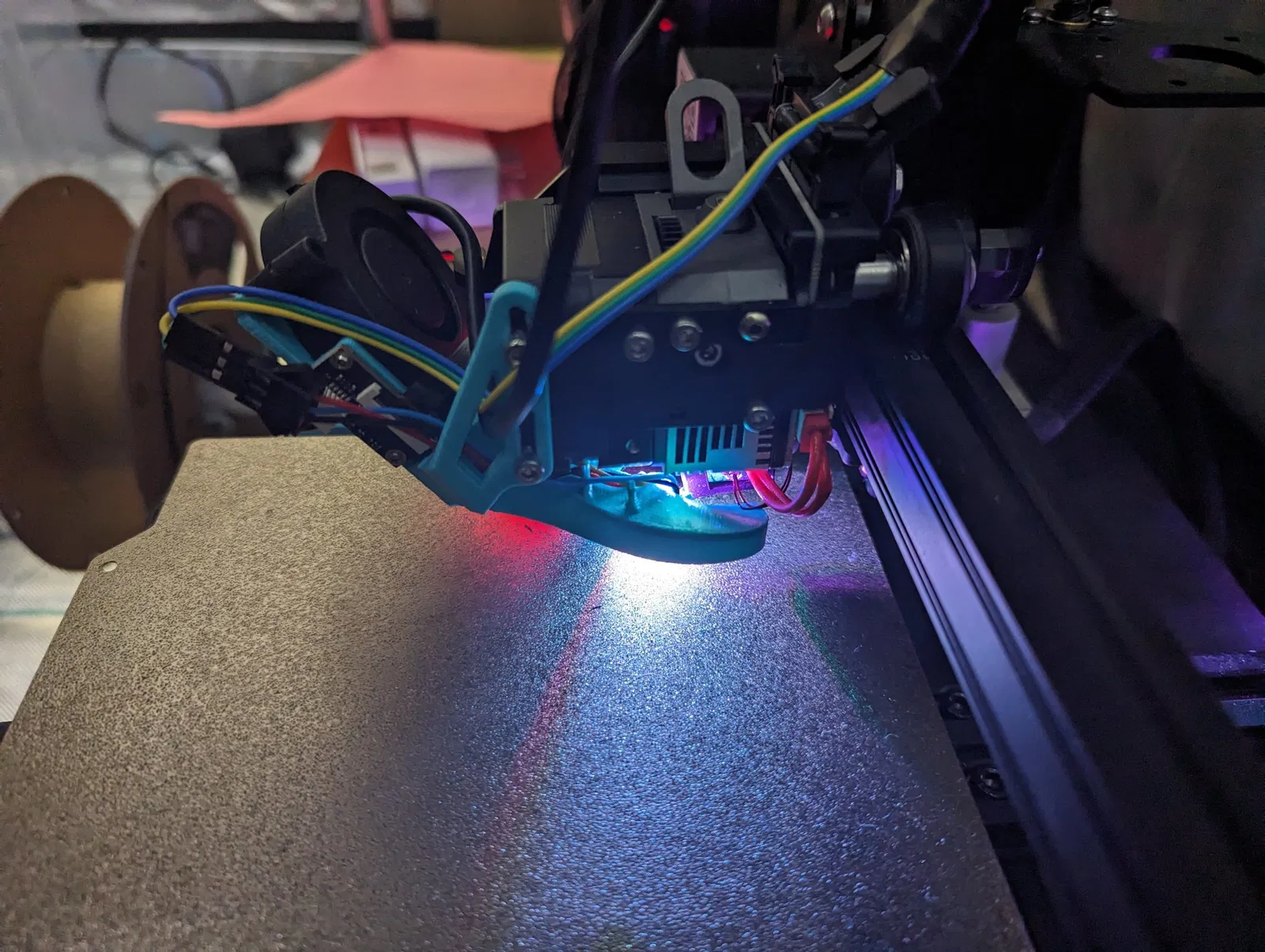

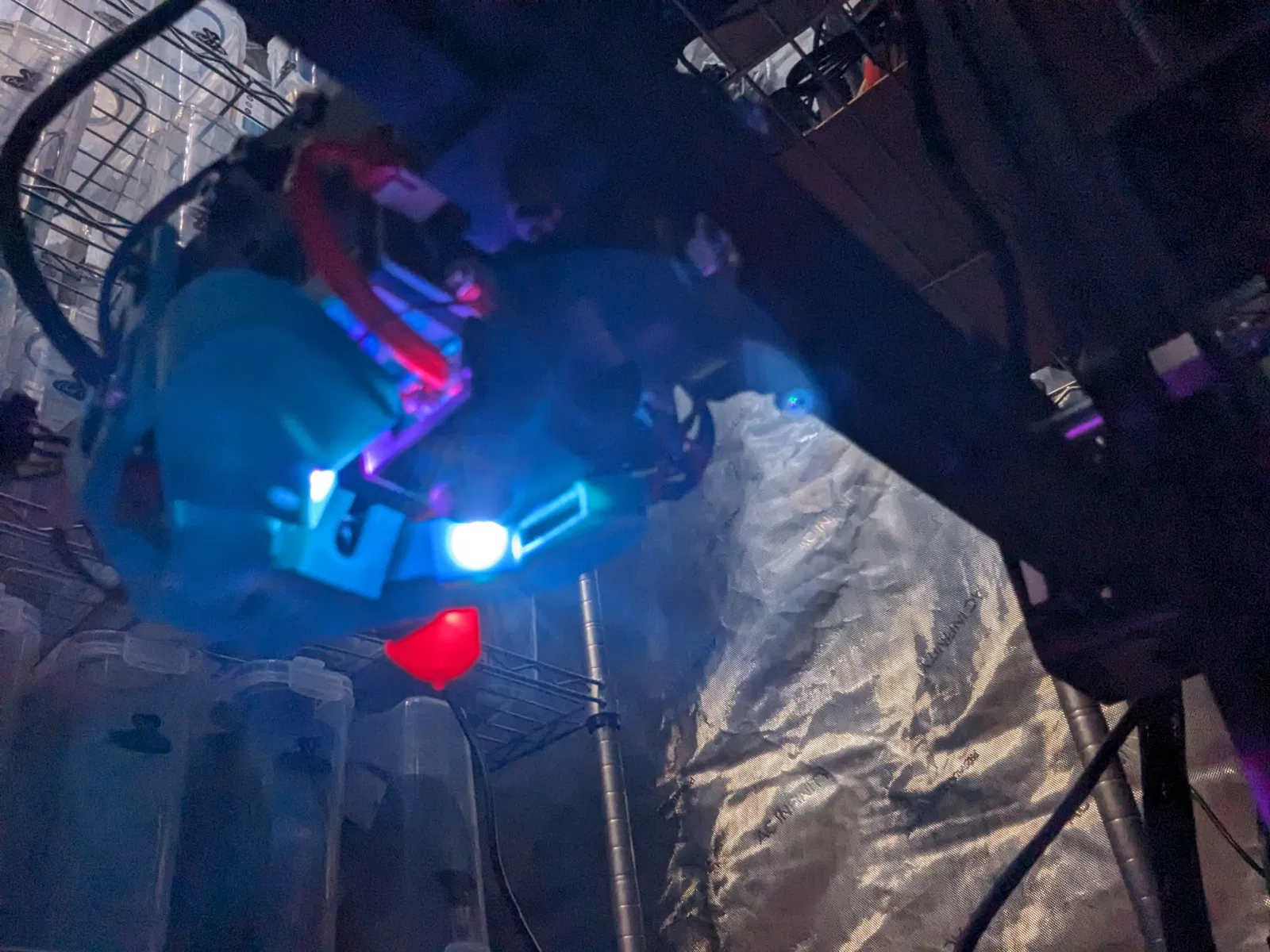

Và dĩ nhiên là tui cần ánh sáng để thấy mình đang in cái gì nên tui gắn thêm hai cái đèn LED tí hon, tui có dư LED WS2813 nên tui xài luôn, nhưng tui nghĩ mấy loại khác có kích thước tương tự cũng xài được đó. Mấy bạn xem datasheet để biết cách đi dây cho đèn LED tùy chọn nha.

Hàn nối hơi đuối với tui luôn! Tui không có rành vụ này lắm. Tui làm tốn thời gian quá trời, mà tui nghĩ tui làm cháy hai cái LED luôn á nhưng cuối cùng cũng xong :) Tui còn thêm mấy cái kẹp quản lý dây cáp hai bên cánh tay của chụp quạt nữa. Mấy bạn xài nhẹ tay nha, xài mạnh quá là gãy đó.

Cuối cùng thì cứ gắn cái quạt 5015 ngon lành vô, tui lấy cái quạt này của Filastruder. Tui còn khoét mấy lỗ nhỏ đi tới chỗ camera và đèn LED, hy vọng là nó giúp làm mát tụi nó? :) Nói thiệt là tui cũng không chắc nó có tác dụng bao nhiêu đâu vì tui lười thử có với không có, nhưng mà tui muốn cho chắc ăn, cho tụi nó có tí gió thổi vô nữa! :) Ở dưới đáy cũng có mấy cái lỗ nữa, là để dễ tháo ra nếu có cần đó.

Tui in bằng ABS, với độ cao lớp là 0.2, có làm cái buồng tự chế và tui có bật quạt nhẹ nhẹ từ lớp 10 trở đi, giúp bản in chi tiết đẹp và hỗ trợ mấy chỗ nhô ra nhỏ nhỏ. Tui không có xài support và tui nghĩ mấy bạn cũng in được mà không cần support đâu. Tui cũng đề nghị mấy bạn cân nhắc độ co nhiệt khi in nha, tui có scale mẫu lên 0.6% ở trục XY và 0.2% ở trục Z. Dĩ nhiên là đừng có copy y chang số của tui, số của mấy bạn sẽ khác tùy thuộc vào vật liệu, cài đặt slicer, quạt, môi trường in, v.v.

Thôi nói nhiêu đây đủ rồi, tui hy vọng mấy bạn thấy cái này có ích và tự làm cho mình một cái. Mà cái này nguy hiểm lắm à nha, tại vì một khi mà nó hoạt động được rồi là mấy bạn bị ghiền coi nó đó!! :)
