Giá đỡ Emeet C960 cho Prusa i3 MK3

Remix từ Giá Đỡ Webcam Logitech C270 Cho Prusa i3 MK3 Tác giả In3DSpace

Tác giả fabienbrun_251670

Lượt tải
29
Lượt thích
2
Lượt coi
406

File 2 2,1 MB

  • prusa_i3_mk3_c960_camera_mount_2parts_0.2mm_PLA_MK3S_1h26m_1765744529.gcodeGCODE · 2 MB
  • prusa_i3_mk3_c960_camera_mount_2parts_1765744528.3mf3MF · 62,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

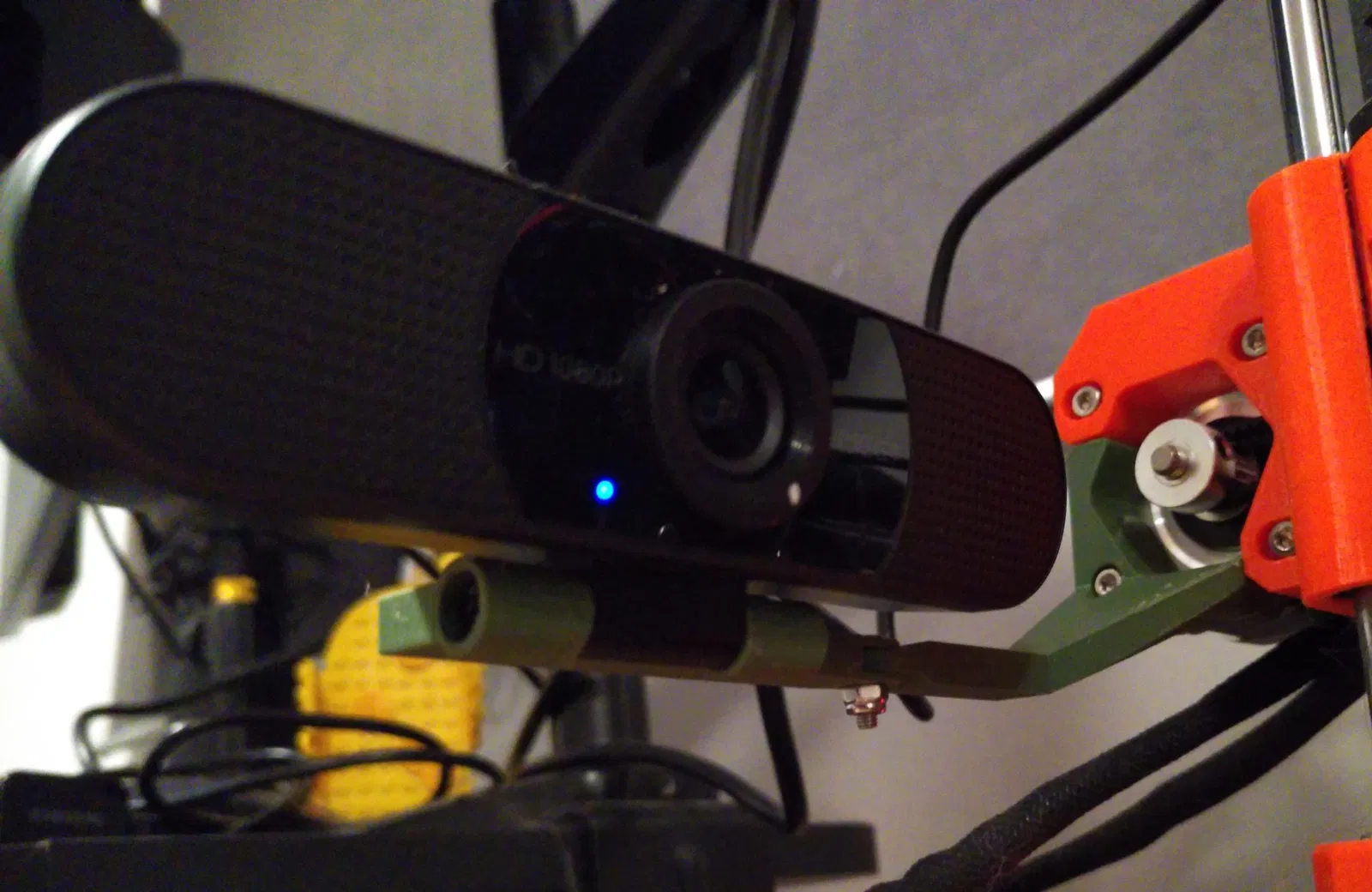

Giá đỡ Prusa i3 MK3 cho webcam Emeet C960.
Để theo dõi bản in và tạo time-lapse (ví dụ: với Octoprint)

dựa trên mẫu gốc
https://www.f3d.vn/3d-model/160061-gia-do-webcam-logitech-c270-cho-prusa-i3-mk3

hướng dẫn về cơ bản là giống nhau cho phần lớn

  1. Bạn sẽ cần tháo đế webcam gốc, điều này có thể thực hiện bằng cách tháo các nắp cuối, để lộ một con vít. Tháo con vít đó và đẩy chốt ra.

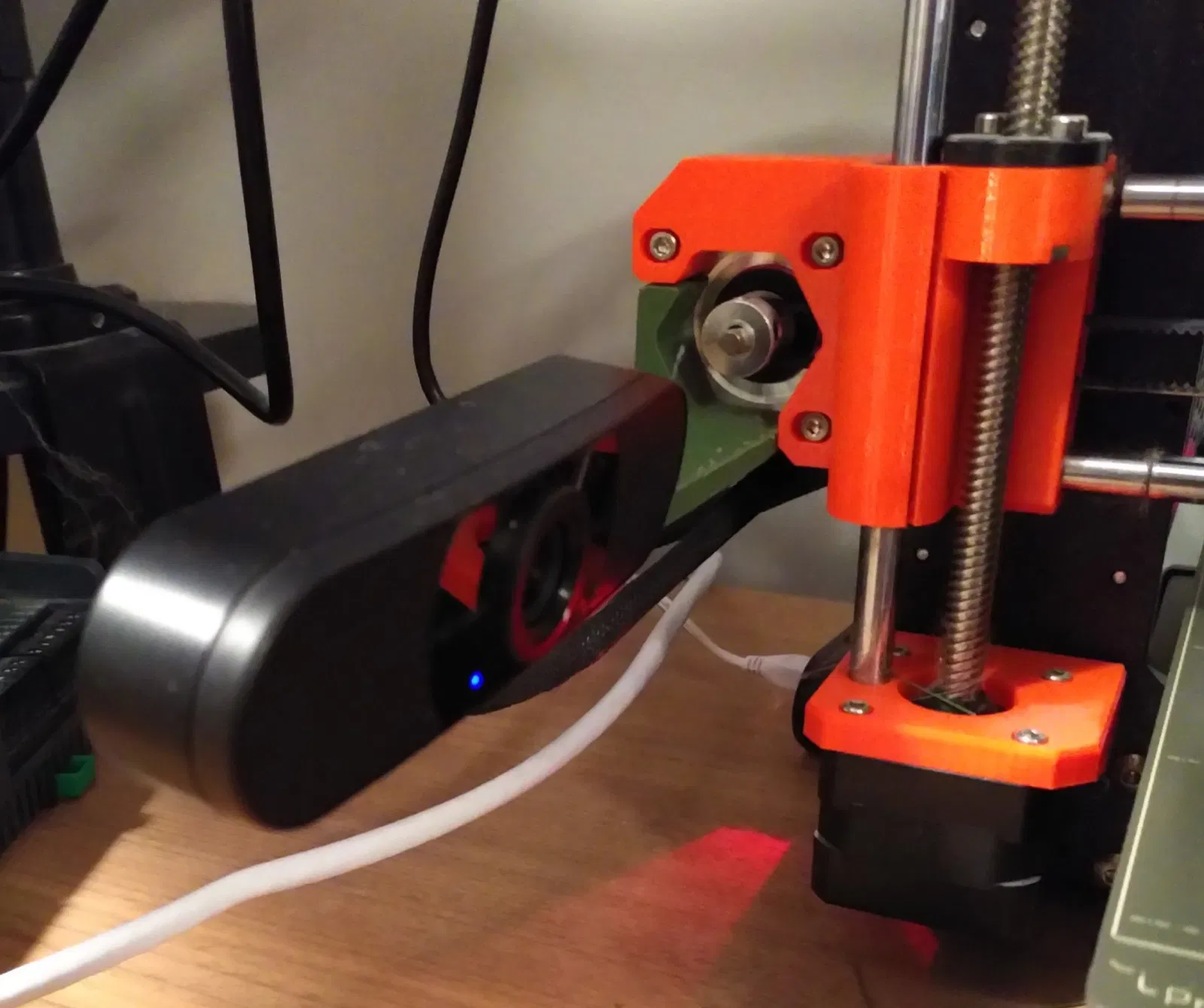

  2. Gắn cánh tay đế vào trục X bằng vít M3x18mm (có thể tìm thấy trong túi phụ tùng của Prusa i3 MK3 nếu bạn đã mua bộ kit).

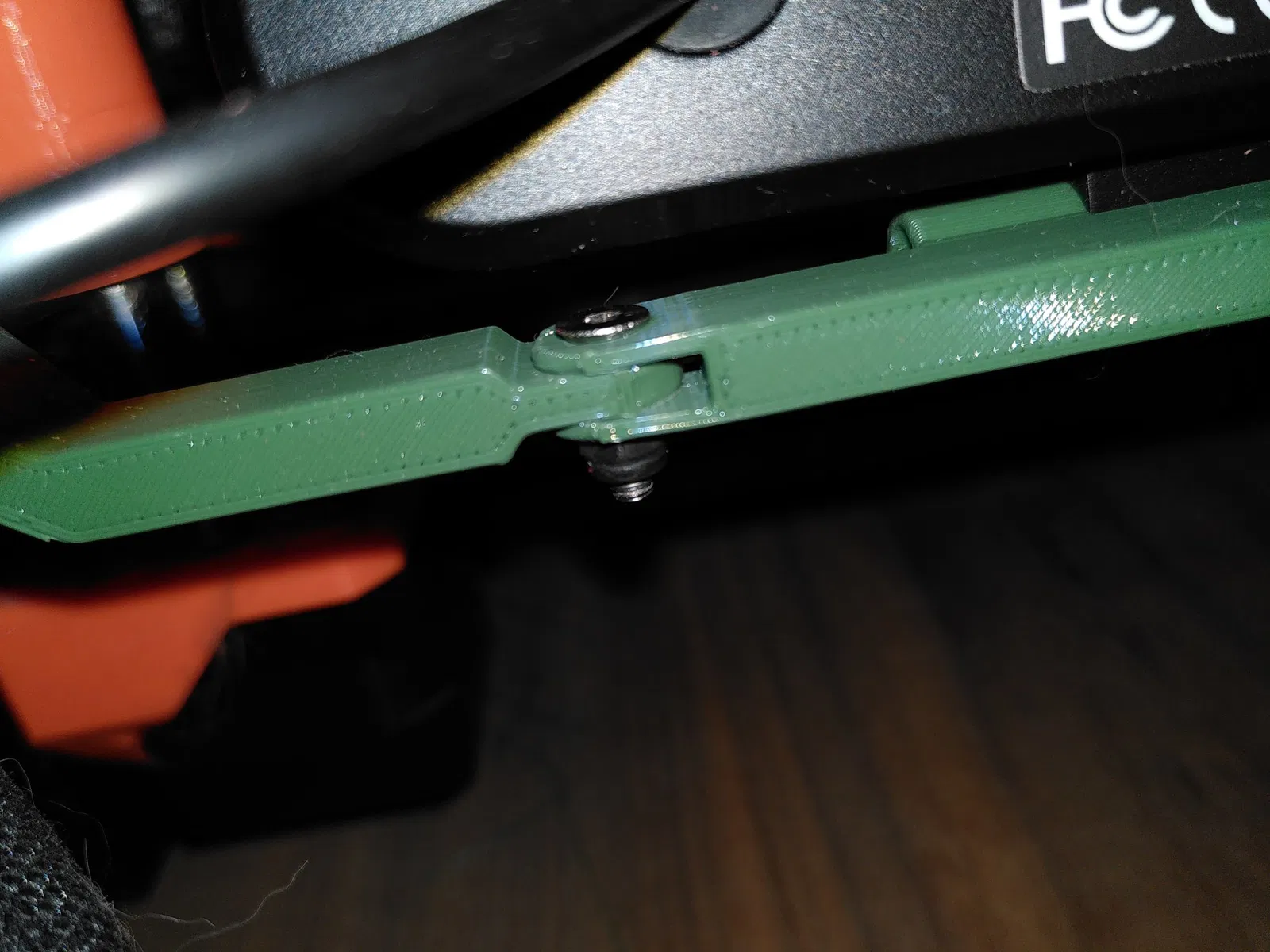

  3. Kết nối cánh tay gắn máy ảnh vào đế bằng vít M3x10mm có đầu vát phẳng (để định tâm tốt hơn) và một đai ốc nylon - cả hai đều có thể tìm thấy trong túi phụ tùng của Prusa i3 MK3 nếu có).

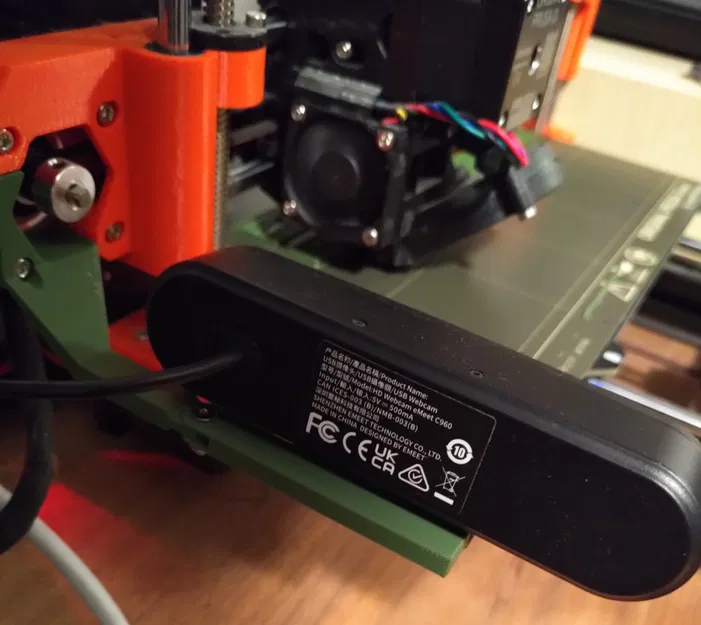

  4. Gắn webcam vào giá đỡ bằng vít & chốt đã thu hồi ở bước 1.

Giá đỡ NÀY KHÔNG bao gồm kênh để luồn dây webcam (so với mẫu gốc) vì tôi không cần tính năng đó và nó giúp loại bỏ phần support khi in.

Có thể cải thiện

Chỉ cần giảm một chút chiều sâu của lỗ khoét cho vít gắn máy ảnh, nó sẽ cho phép siết chặt hơn và khóa độ nghiêng của máy ảnh tốt hơn một chút, nhưng hiện tại cũng không tệ lắm.

Hướng dẫn in

Không cần support nếu in với chiều cao lớp 0.2mm (thời gian in ~1:30 trong trường hợp này)
nhưng với 0.3mm, một số bộ phận sẽ có một chút overhang.

Tui đã thêm brim để bám tốt hơn vào mặt bàn, đặc biệt là cho phần cánh tay gắn máy ảnh (diện tích tiếp xúc với mặt bàn bị hạn chế).

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcode
Số file mô hình
2
Tổng dung lượng
2,1 MB
File lớn nhất
2 MB
