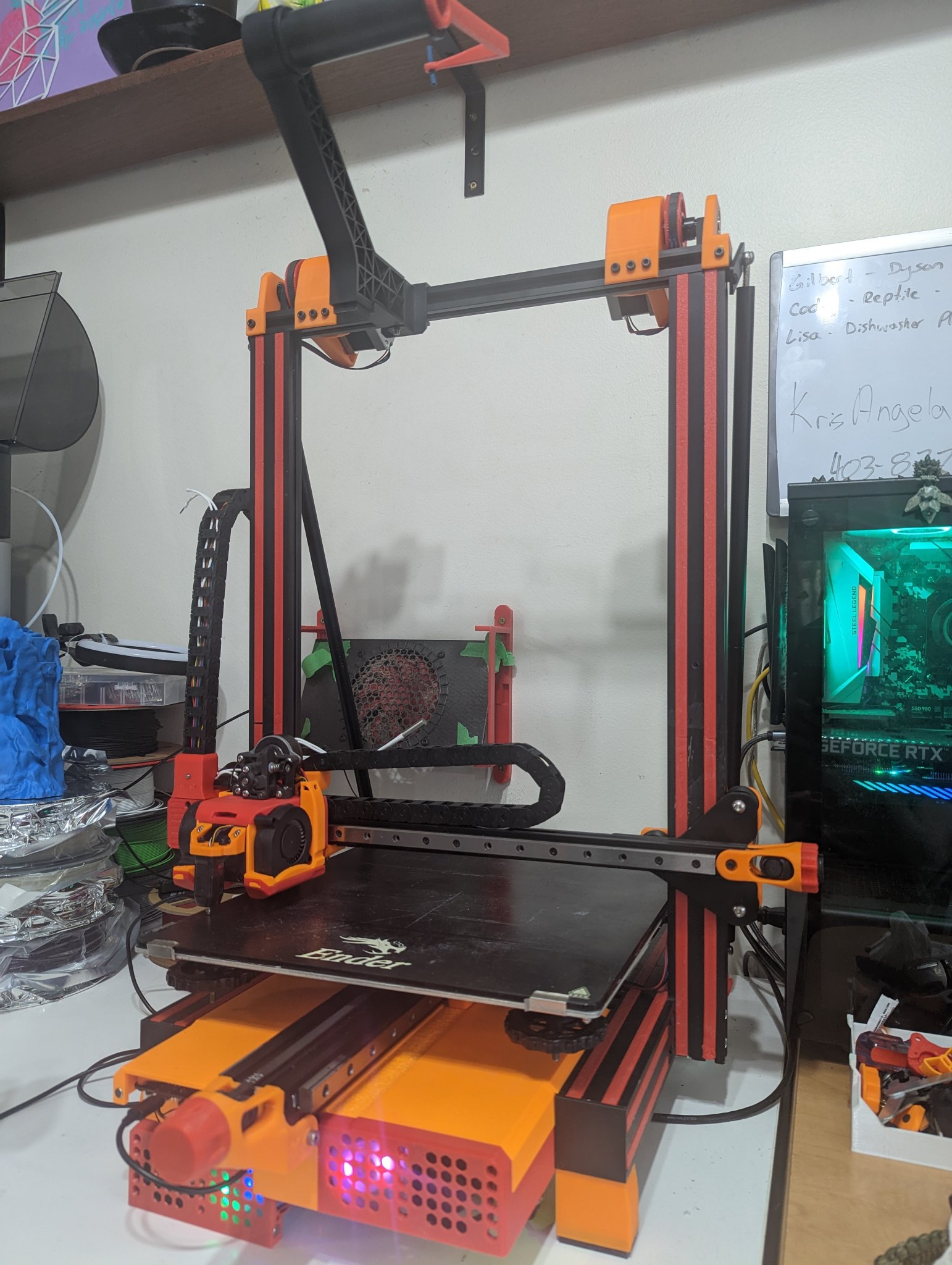

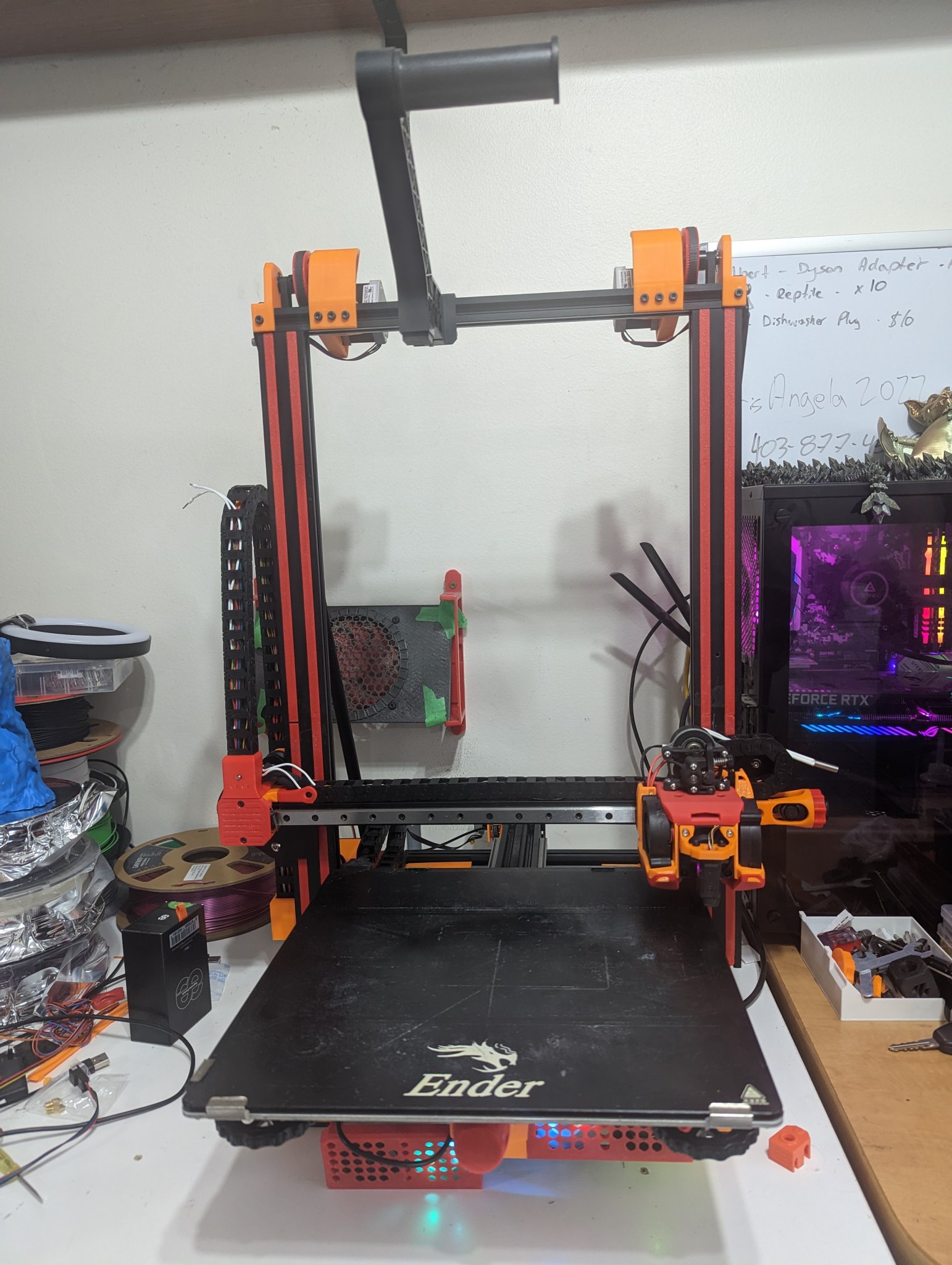

Khay Điện Tử Cho Ender 3 Pro/v2/Max

Việc thử nghiệm lắp đặt đã rất thành công và hiện tại nó đang hoạt động đúng như thiết kế.

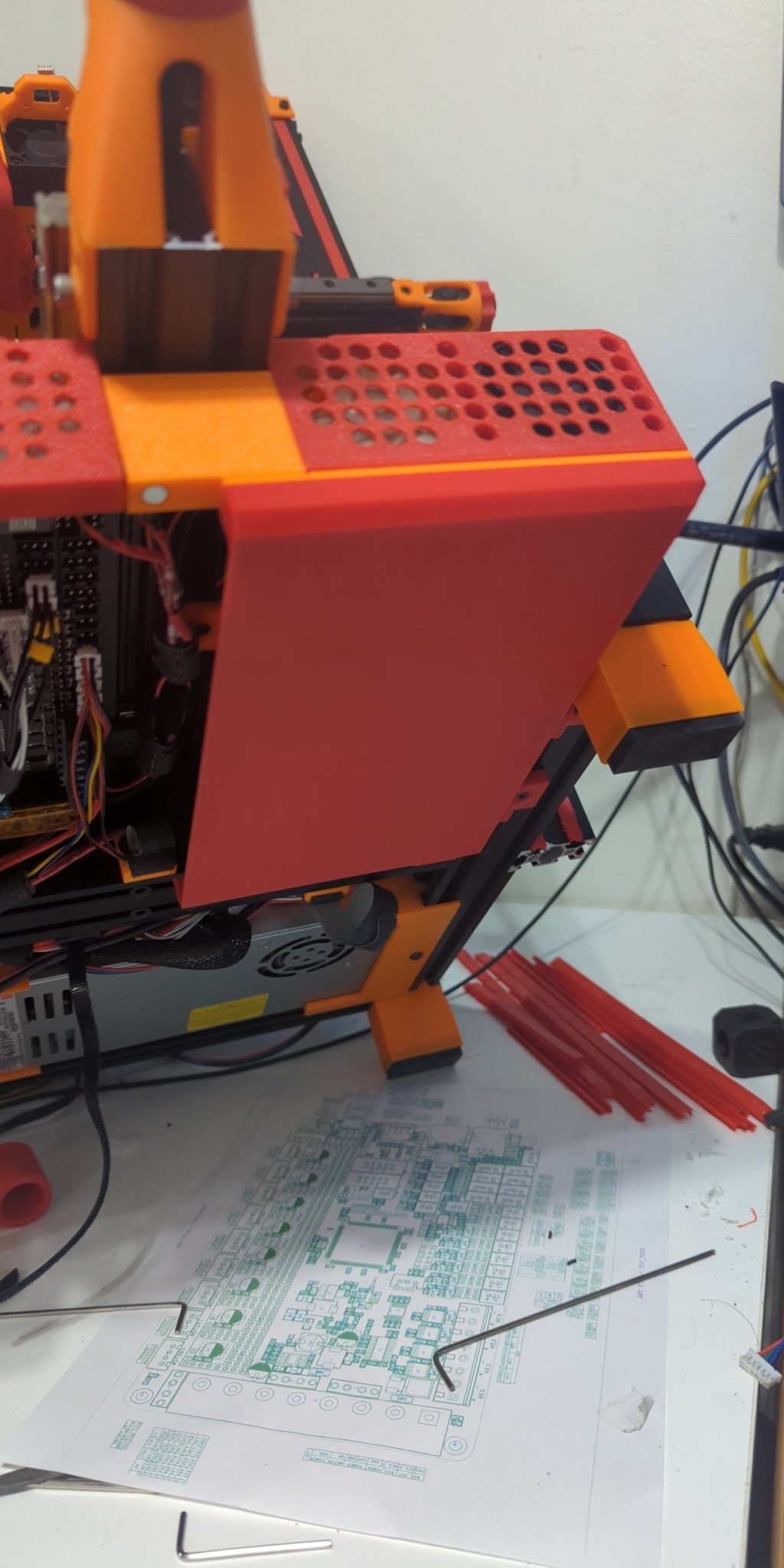

Sẽ có một nắp đáy có thể gắn vào cho các thiết kế trong tương lai để giúp che giấu dây cáp và các vật thể lọt vào khoang.

Được thiết kế để trượt dưới thanh ray Y và vào các thanh 4040 bên cạnh, được cố định bằng 2 T-nut loại ốc chìm.

Có một rãnh ở trên cùng để tránh các thanh ray tuyến tính, vì vậy bạn sẽ có một chút phần gờ để xử lý trong quá trình này.

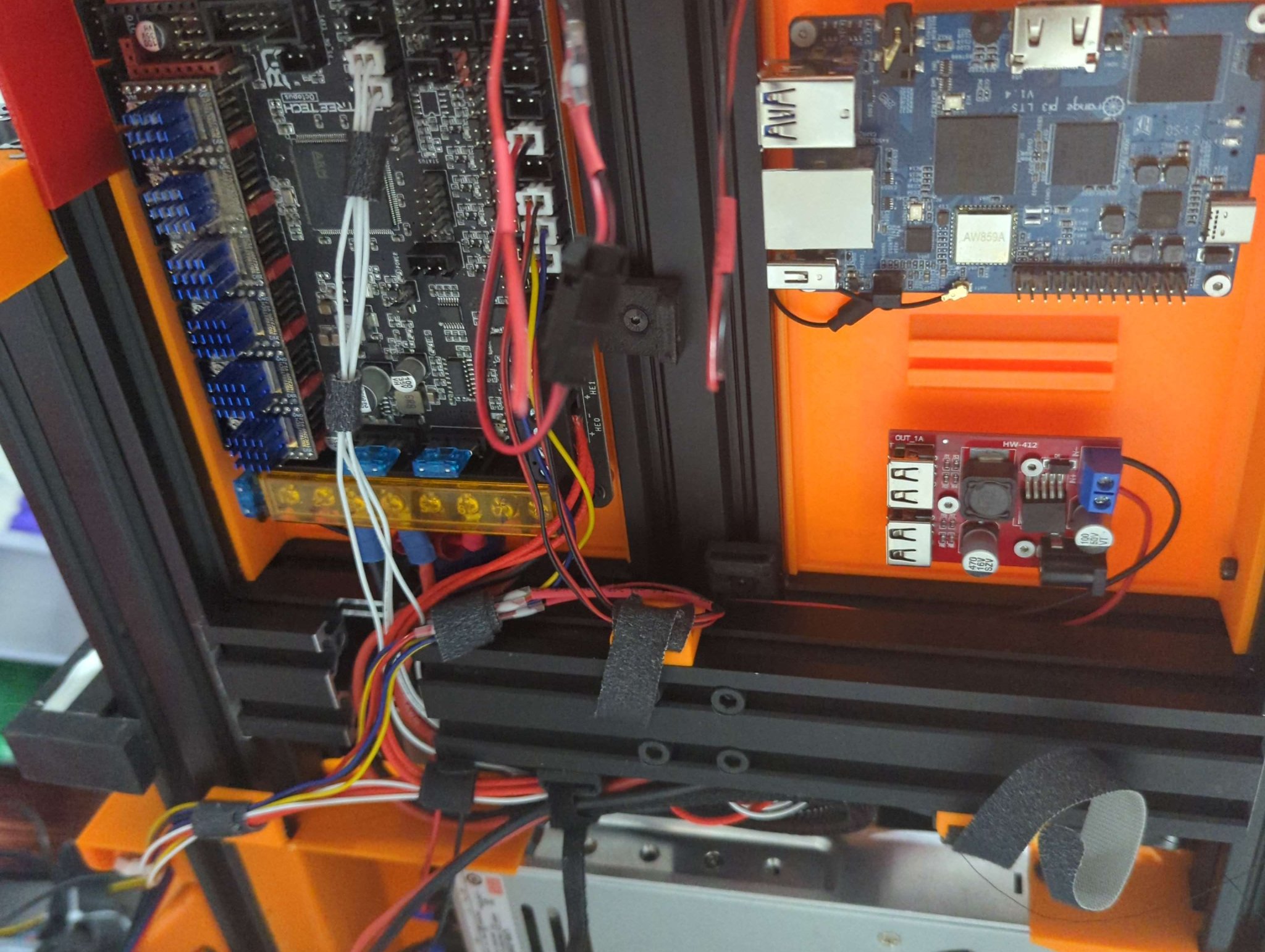

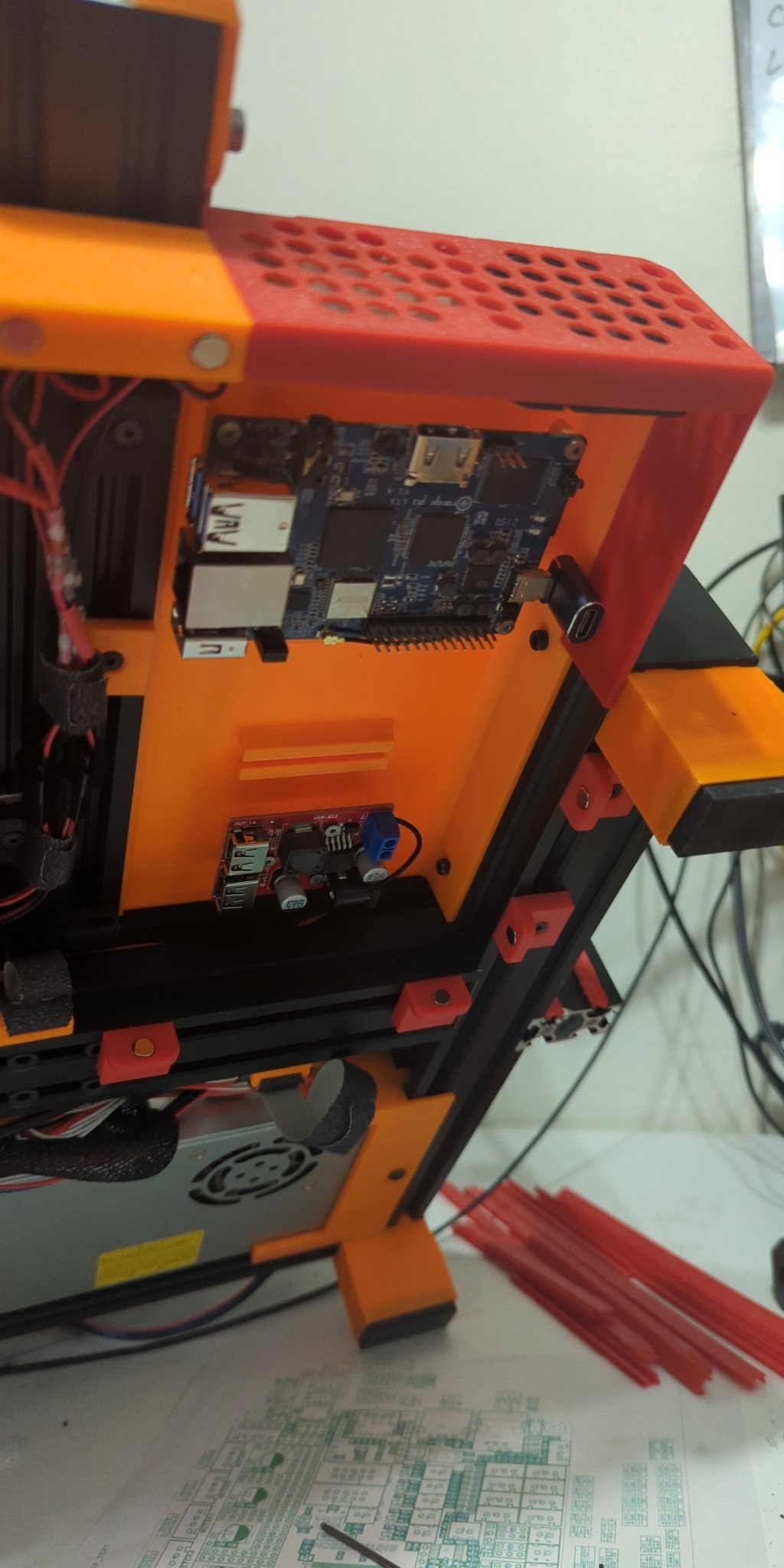

Sẽ sử dụng các thiết lập Bo mạch Điện tử Voron tiêu chuẩn và yêu cầu ốc vít M2.5x5 và M3x5 để cố định.

• Tôi để hở đáy để thông gió tốt hơn và cho phép máy stock có thêm luồng khí nếu cần mà không bị giới hạn không gian. Tôi có thể thêm tấm đáy nếu cần/yêu cầu.
• Sử dụng nhiều loại nam châm và adapter rãnh trượt để tăng cường độ bền cho bản in.

Các tệp liên quan đến tệp:

Các bộ phận Voron: https://github.com/VoronDesign/Voron-2/tree/Voron2.4/STLs/Electronics_Bay/Controller_Mounts

Bộ phận mở rộng chân: https://www.thingiverse.com/thing:4721832

Hệ thống thanh ray tuyến tính cùng tất cả các hệ thống extrusion (Dịch vụ Patreon): https://www.patreon.com/squirrelf3d/posts

Bộ căng dây đai Y: https://cults3d.com/en/3d-model/tool/leandropuy-2

Vật liệu: PETG hoặc ABS được đề xuất cho vật liệu in. x4 - Ốc + Vít M2.5x10mm (Adapter Bo mạch chủ) x4 - Ốc M3x6 (Bo mạch chủ) x4 - T-nut M3 x6 - Vít M3 8mm x8 - Nam châm Neodymium 6x3mm

Nhật ký thay đổi: Ngày 8 tháng 10: Tải lên các bộ phận Beta và chúng có vẻ hoạt động tốt, khoang bên phải chưa có bộ phận gắn nắp nào nhưng bạn cứ tự do thêm vào! Ngày 9 tháng 10: Thêm các kênh cáp vào các bộ phận quạt phía trước và các điều chỉnh nhỏ về độ vừa vặn và thiết kế các bộ phận trên cùng nơi chúng tiếp xúc với khung. Ngày 12 tháng 10: Đã thêm một đế mẫu cho vỏ máy, bạn không cần in lại bất cứ thứ gì ngoại trừ bộ phận Y-Front và có thể là các Nắp trước để thêm các lỗ nam châm vào thiết kế nhằm gắn các bộ phận đáy bằng nam châm 6x3mm. Ngày 14 tháng 10: Đã thêm nắp khe, chỉ cần điều chỉnh kích thước cho phù hợp, nó sẽ tự động lắp vào các khe để dễ dàng lắp đặt/tháo gỡ. Ngày 24 tháng 11: Đã thêm các bộ phận dừng Y cho các bộ phận gắn bên trái và bộ chuyển đổi đáy dây đai Z kép.
