Vỏ BigTreeTech Manta M8P v2

Phiên bản gắn thanh ray DIN đã được sửa đổi sắp ra mắt, hiện đang trong giai đoạn thử nghiệm ban đầu để xác minh độ vừa vặn và cập nhật thiết kế (CHƯA THỬ NGHIỆM) nhưng hiện tại đang in.

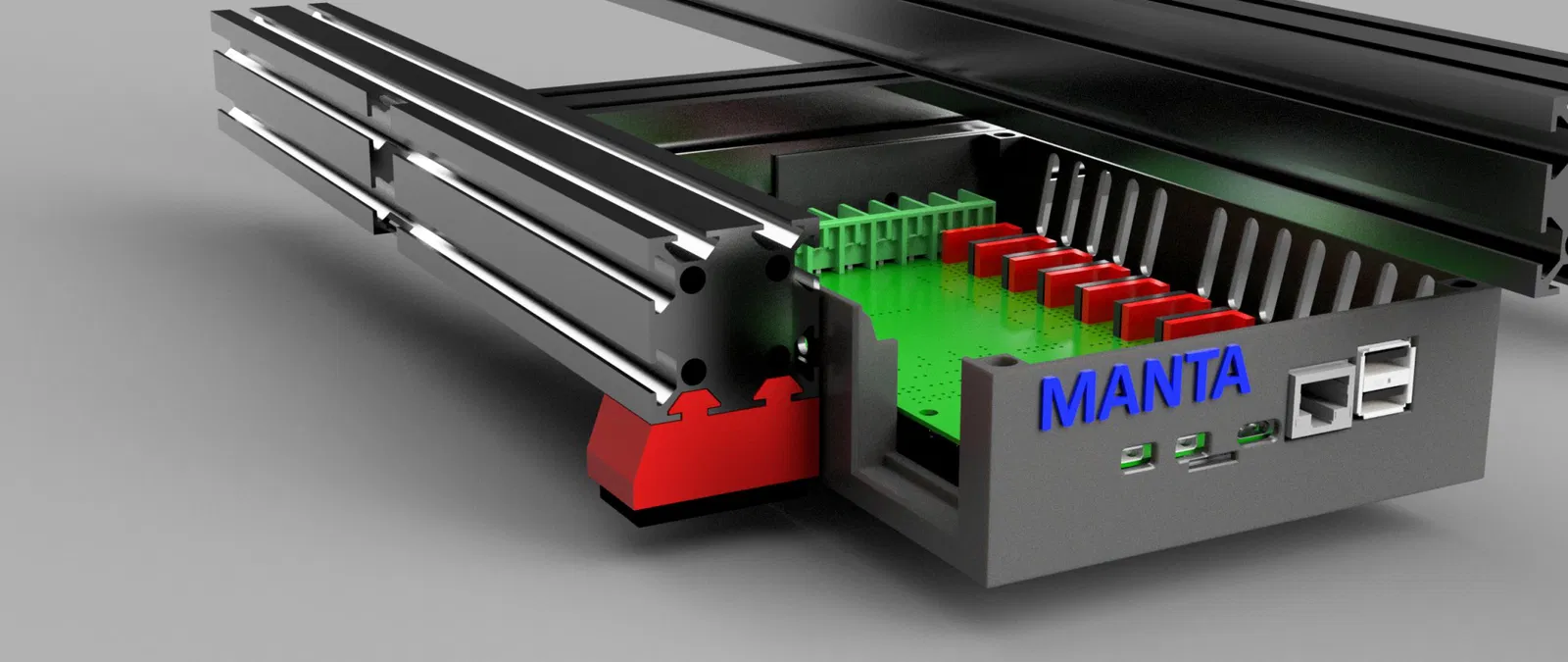

Được thiết kế để chứa Bo mạch chủ Manta M8P với hoặc không có bộ phận bổ sung CP1.

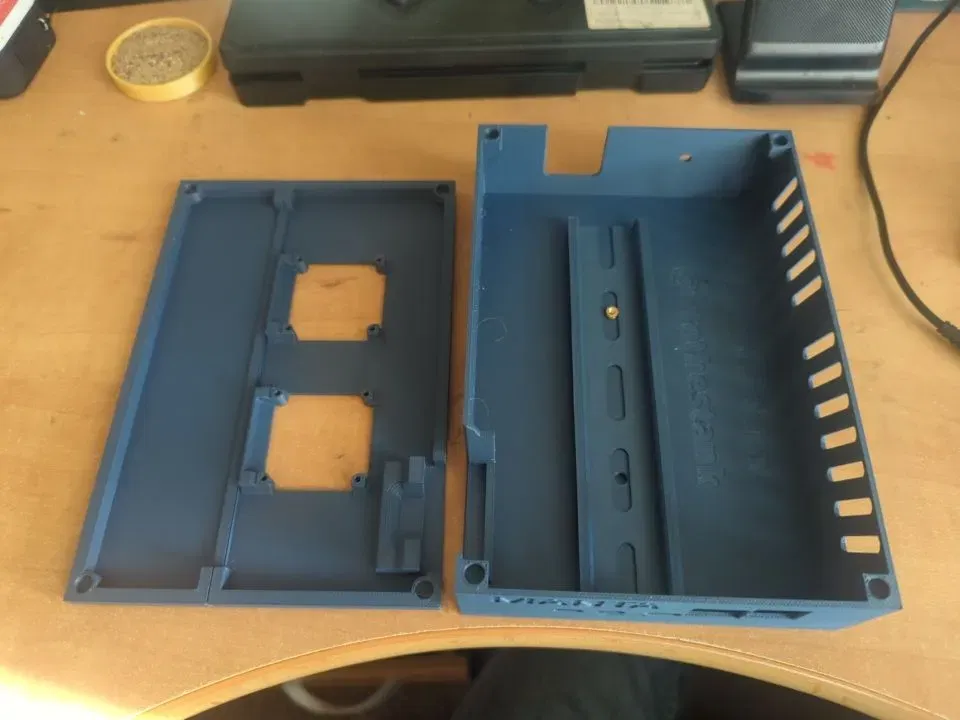

In bằng ABS, các bộ phận khớp hoàn hảo, vẫn đang chờ bo mạch thật nhưng bo mạch thử nghiệm in 3D đã khớp hoàn hảo.

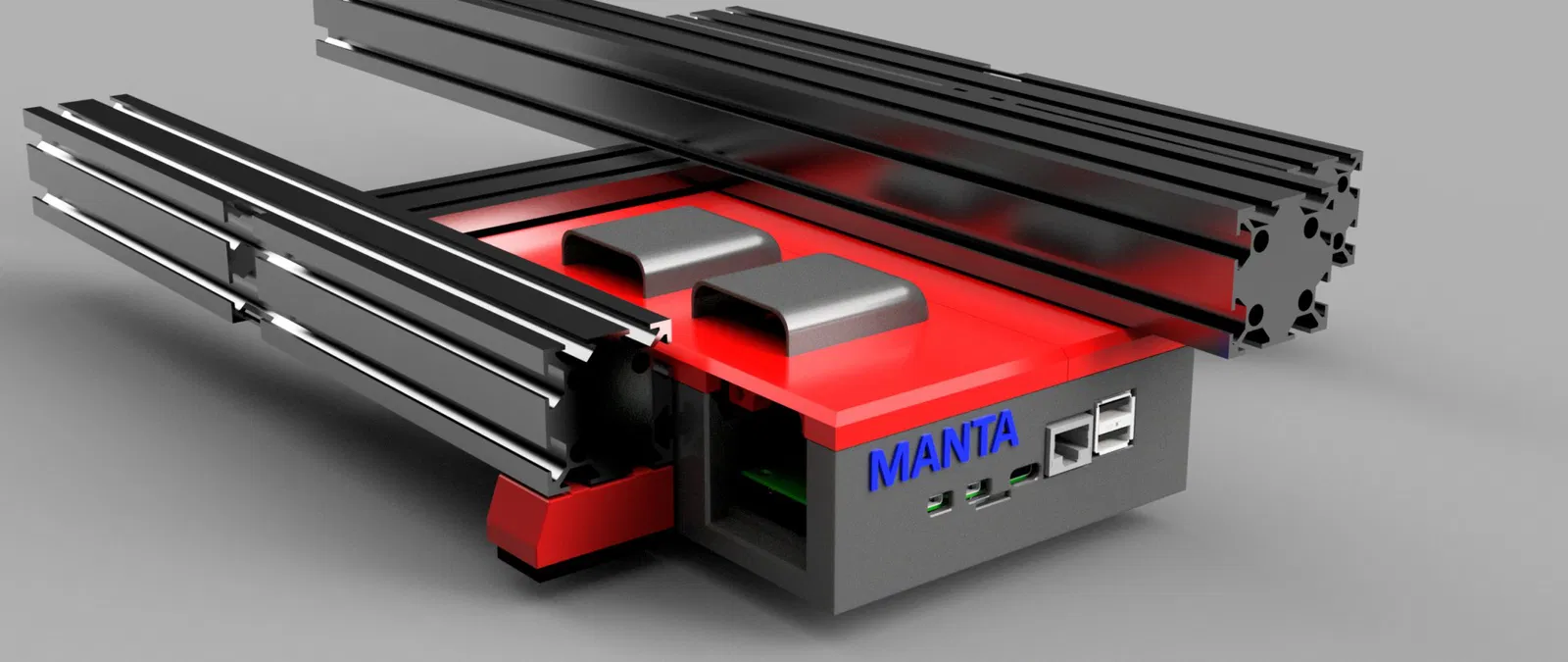

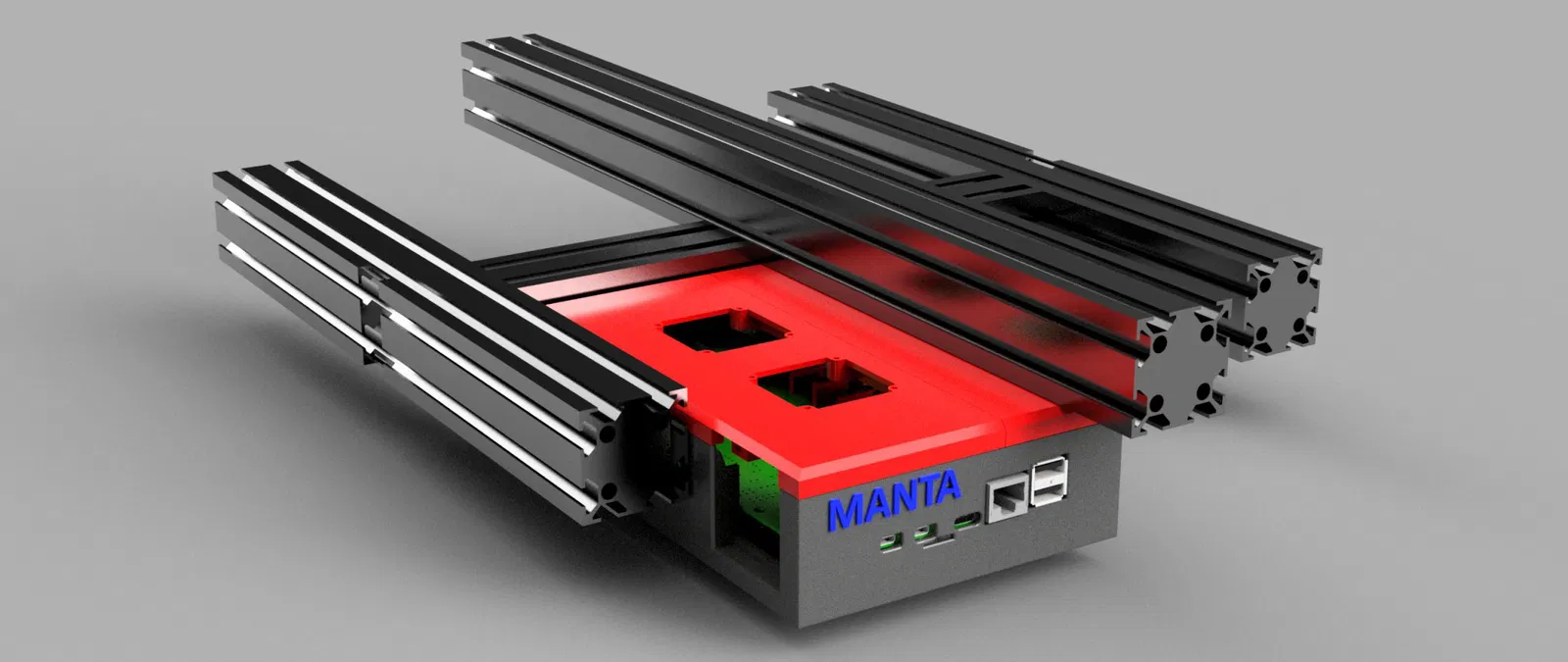

Sử dụng x2 quạt thổi 4010 song song để giúp làm mát Stepper và giảm tiếng ồn tổng thể khi hoạt động.

Một quạt 4010 ở cạnh để làm mát bo mạch điều khiển trong khi hoạt động.

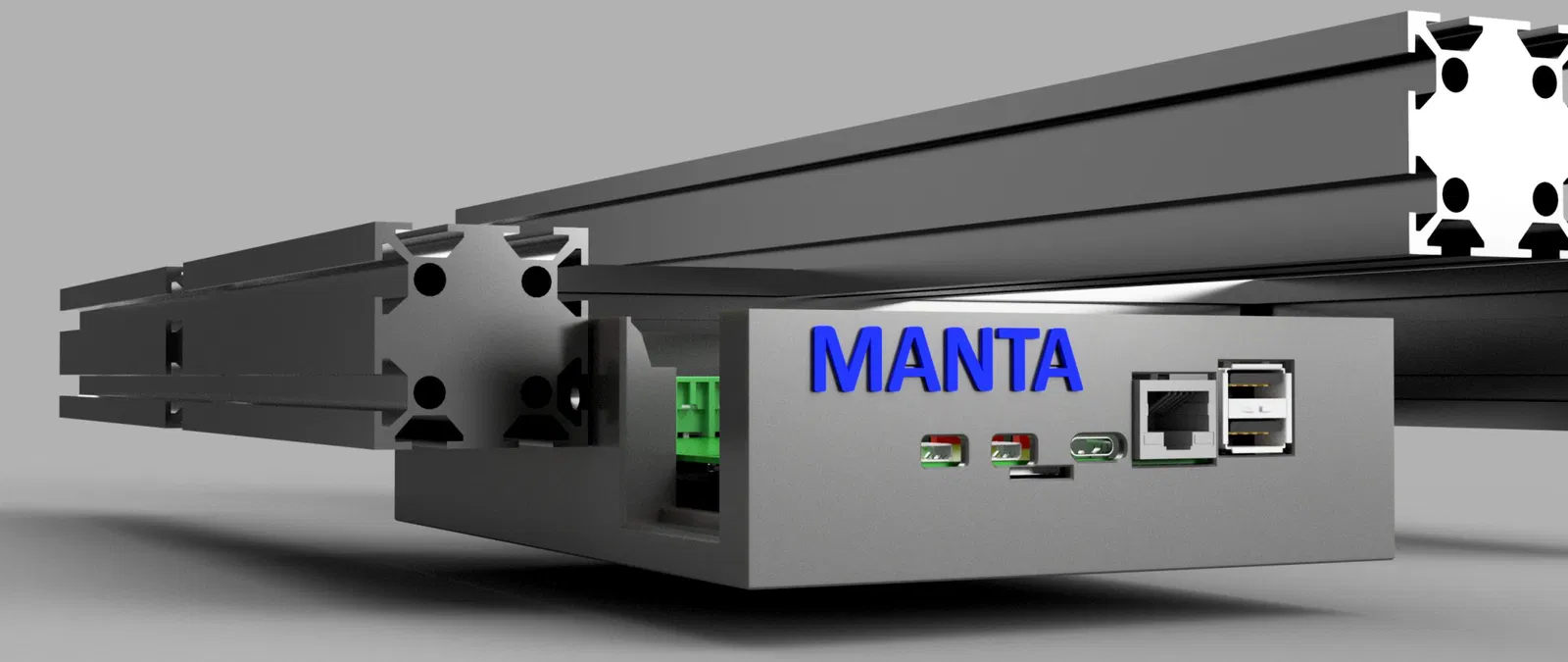

Sử dụng x3 bộ điều hợp T-Slot để gắn vào hai bên và phía sau các lỗ có sẵn trên Ender 3 Max và v2 để tiết kiệm không gian và tăng khả năng di chuyển cho toàn bộ bộ phận.

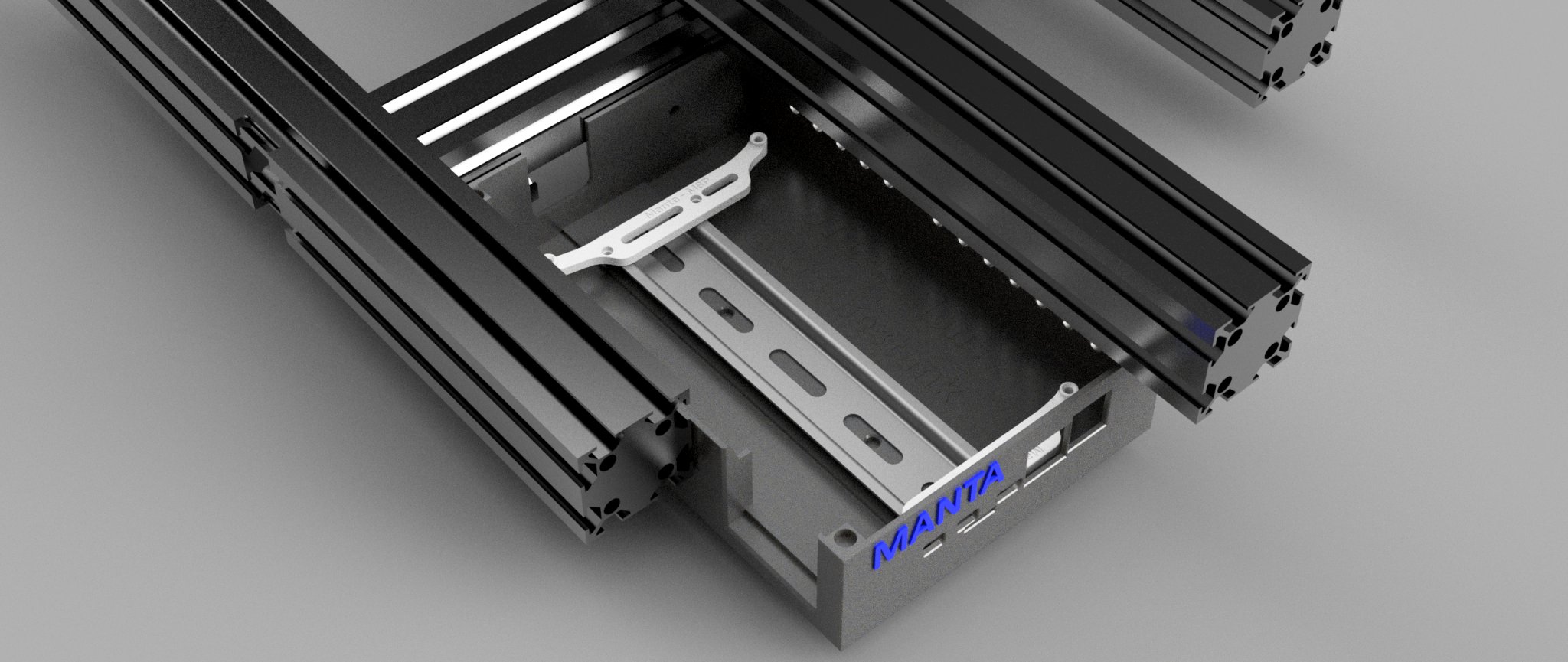

Đã thêm thanh ray DIN và sẽ yêu cầu x2 tản nhiệt M3, x2 vòng đệm và x2 bu lông 6mm để gắn vào vỏ. Các lỗ được bù tâm để bạn có thể sử dụng thêm một bu lông M3 với vòng đệm và đai ốc để móc nó vào thanh ray DIN (làm điều này để tiết kiệm không gian).

Ngày 24 tháng 7

• Đã thêm một lẫy khóa ở mặt trước bên quạt để giữ phần đế và nắp với nhau
• Điều chỉnh độ dày tường để thêm 1-2 lớp tường cho sự ổn định và chắc chắn

Ngày 18 tháng 8

• Cập nhật mô hình để kết nối hoàn toàn bằng nam châm
• Thêm khoảng trống bên trong cho các stepper và tản nhiệt
• Tinh chỉnh nhỏ vị trí quạt và bổ sung khoảng trống
• Thêm ống dẫn quạt

Ngày 10 tháng 9

• Đại tu toàn bộ thiết kế và làm sạch nó
• Phóng to vỏ để có thêm không gian, điều này có nghĩa là bạn cần in các chân đế

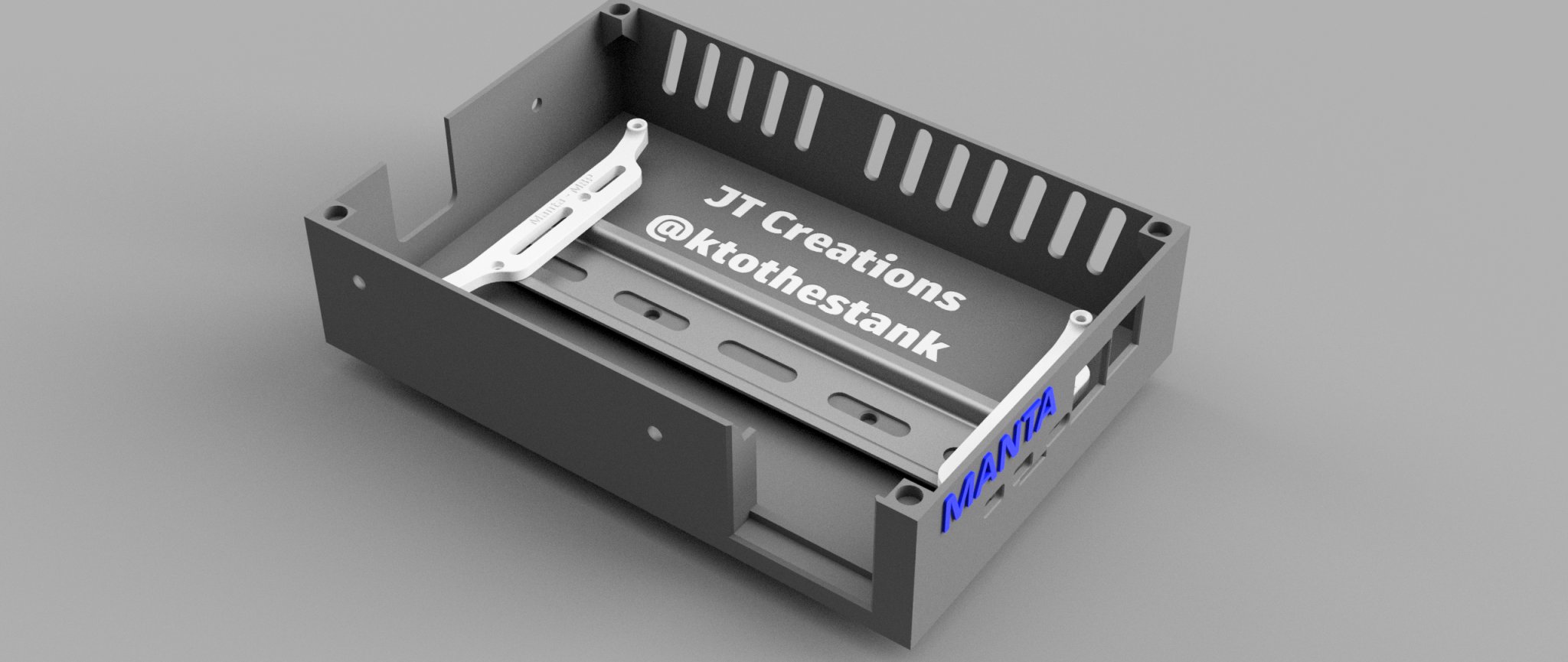

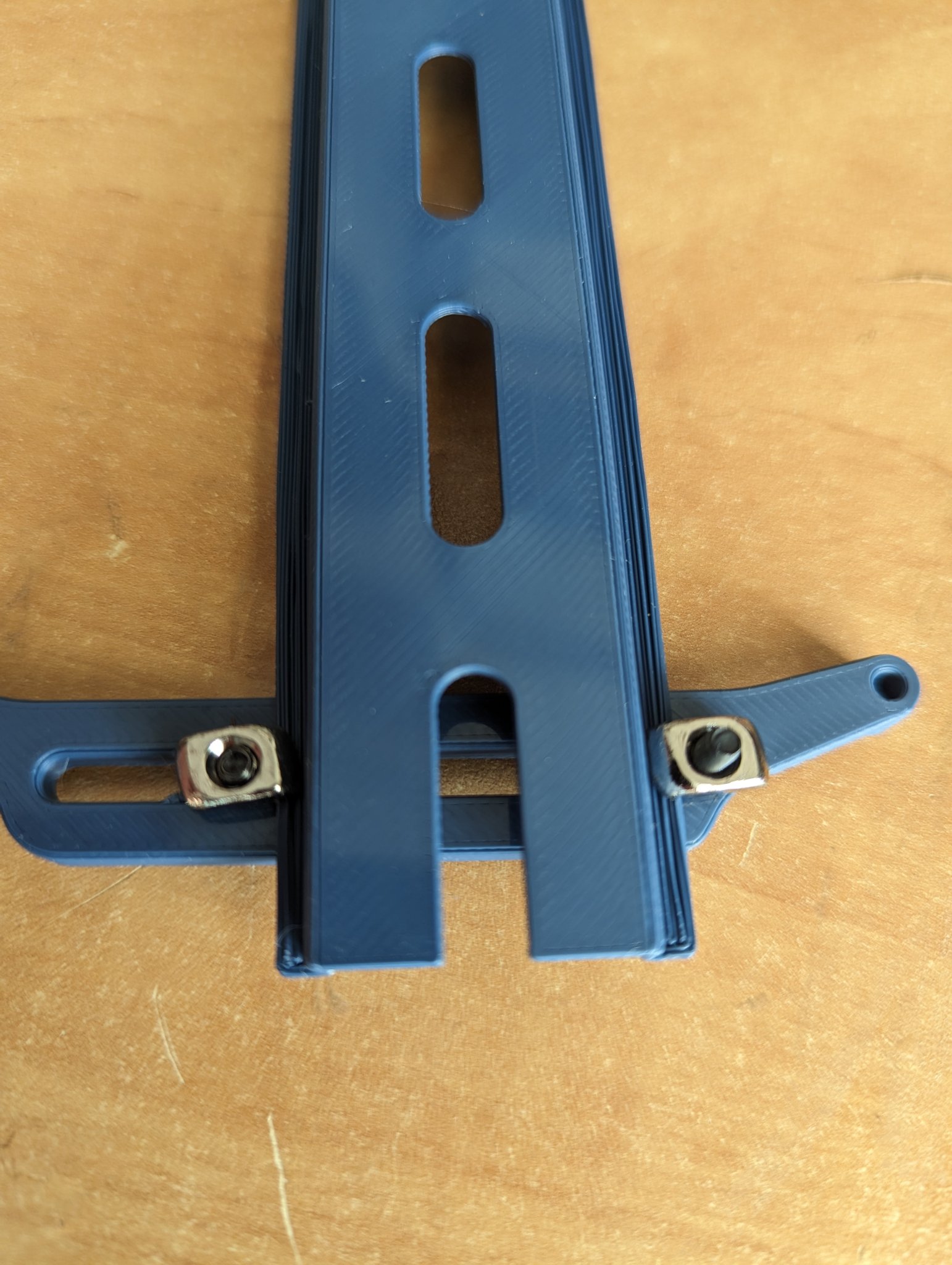

• Tích hợp giá đỡ thanh ray DIN đã sửa đổi có thể sử dụng bu lông M3 và đai ốc/vòng đệm để gắn nó vào thanh ray
