HEXAHEDRON - Máy in 3D CoreXY Tự Chế

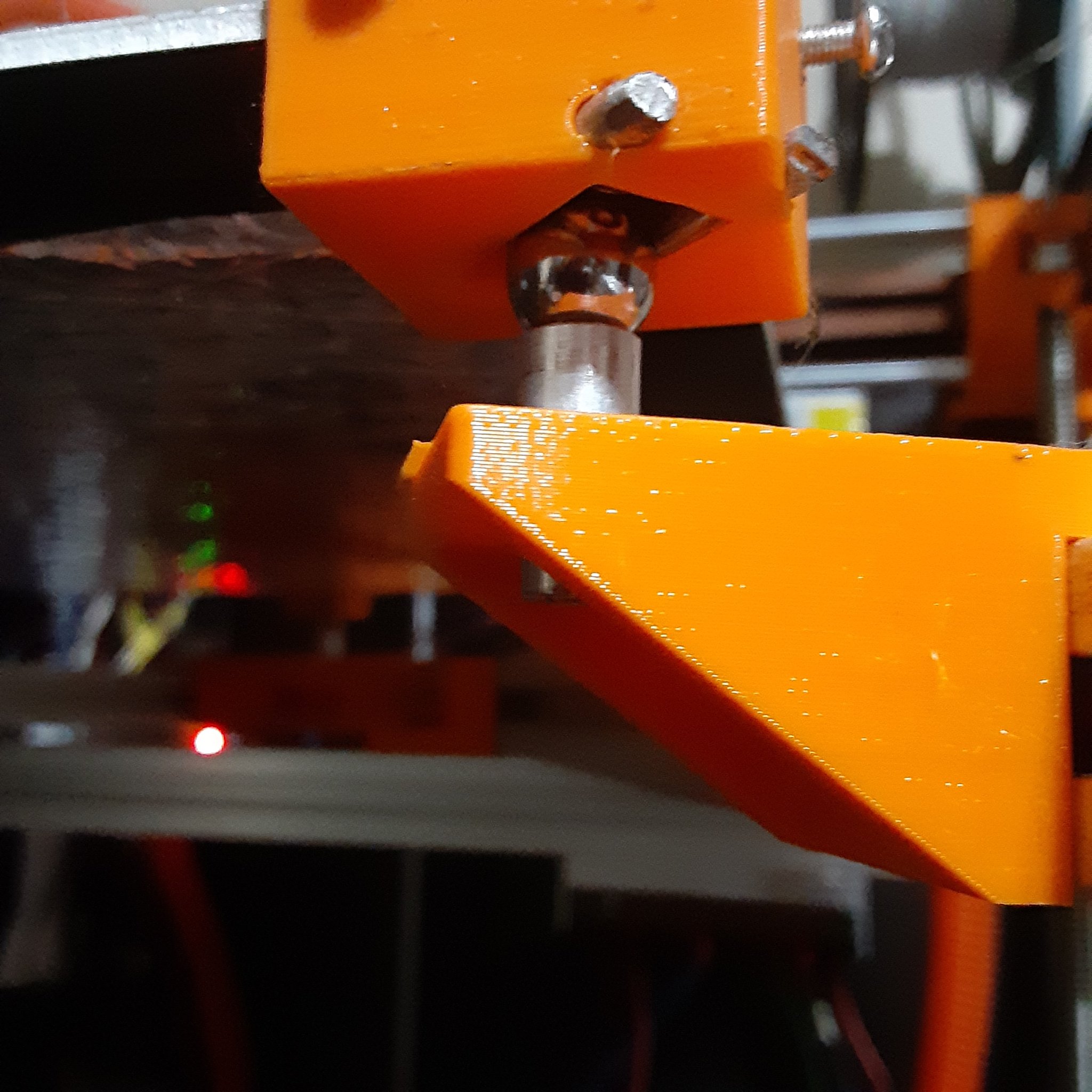

Cách tôi làm một máy in 3D tốt hơn từ chiếc Tronxy X5SA "bỏ đi" mà tôi có, hoặc bắt đầu lại từ đầu cũng được. Bản Hypercube evolution thì tôi không xem xét vì không muốn mua hết các thanh nhôm 3030 mới. Bản độ này có giảm một chút không gian trục XYZ nhưng tôi nghĩ những cải thiện về bản in là xứng đáng, với bàn kính của tôi thì nó in được 312x300x330, với một vài chỉnh sửa hỗ trợ bàn in thì có thể lên tới 360x310x340. Đang chạy firmware Klipper. Có bộ gắn bàn in từ tính để giảm cong vênh bàn in khi gia nhiệt. Pulleys chạy trên thanh trơn chứ không phải trục vít!

Tôi đã bao gồm các liên kết liên kết Amazon của tôi cho các bộ phận tôi đã mua.

Một vài bộ phận cần thêm:

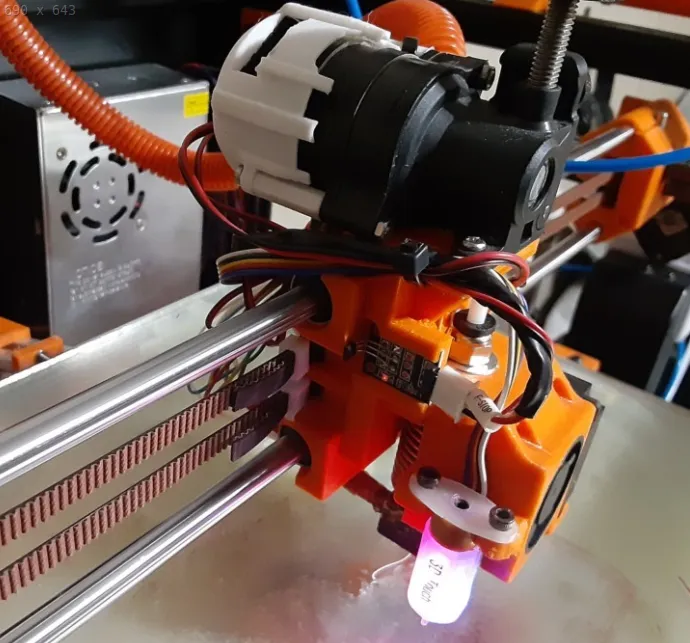

• Thiết kế cho extruder Orbiter 1.5, Sherpa mini hoặc micro.
• Đầu nóng E3D V6 hoặc bản clone
• 2 x thanh trơn 410 10mm
• 2 x thanh trơn 480 8mm
• 2 x thanh nhôm 2020 +/- 480mm
• 1 x thanh nhôm 500mm 2020
• 6 x thanh ghim 3.5mm x 30mm
• 3 x nam châm 10x20
• 6 x pulley răng 20 răng có vòng bi: https://www.amazon.com/dp/B07JNQQKTC?th=1&linkCode=sl1&tag=bbtech0db-20&linkId=dee3bdfacb5fd327f5e1c2122d723ef6&language=enUS&ref=as_li_ss_tl
• 2 x pulley trơn răng 16 răng có vòng bi
• 2 x vòng bi LM10UU loại dài: https://www.amazon.com/dp/B07JNQQKTC?th=1&linkCode=sl1&tag=bbtech0db-20&linkId=dee3bdfacb5fd327f5e1c2122d723ef6&language=enUS&ref=as_li_ss_tl
• 2 x vòng bi LM8UU loại dài: https://www.amazon.com/dp/B07JNQQKTC?th=1&linkCode=sl1&tag=bbtech0db-20&linkId=dee3bdfacb5fd327f5e1c2122d723ef6&language=enUS&ref=as_li_ss_tl
• 2 x cảm biến Hall Effect: https://www.amazon.com/Onyehn-Effect-Magnetic-Sensor-Arduino/dp/B07JMQFY6G?crid=3RHF6S40H1FG2&keywords=ARCEL+Hall+Effect+KY-003&qid=1669171085&sprefix=arceli+5p+hall+effect+ky-003,aps,117&sr=8-2&linkCode=sl1&tag=bbtech0db-20&linkId=6c36f1aa76bf82cc781e35113a6c9c26&language=enUS&ref=as_li_ss_tl
• 3 x viên bi khớp nối nam châm 10mm ren M4: https://www.amazon.com/dp/B07HQ72H1R?psc=1&linkCode=sl1&tag=bbtech0db-20&linkId=0b63e18b734adf29b20f550afa2482bf&language=enUS&ref=as_li_ss_tl
• Khoảng 10 feet dây bọc ống luồn dây

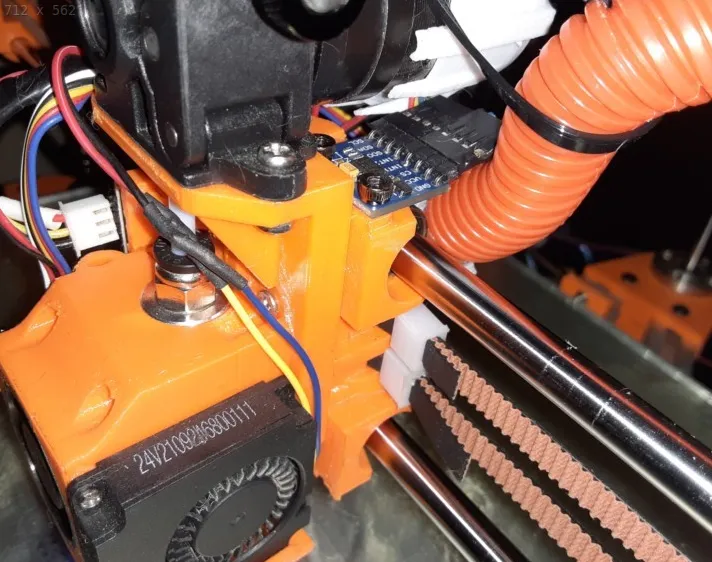

• 1 x gia tốc kế ADXL345
• BL Touch hoặc loại tương tự
• Quạt tròn 30x10mm 24volt: https://www.amazon.com/gp/product/B08C6Y246L?ie=UTF8&psc=1&linkCode=sl1&tag=bbtech0db-20&linkId=73c2c08c4549ada0703cfaadf410e770&language=enUS&ref=as_li_ss_tl
• T-nuts: https://www.amazon.com/dp/B07HQ72H1R?psc=1&linkCode=sl1&tag=bbtech0db-20&linkId=0b63e18b734adf29b20f550afa2482bf&language=enUS&ref=as_li_ss_tl
• M4x10mm: https://www.amazon.com/dp/B07HQ72H1R?psc=1&linkCode=sl1&tag=bbtech0db-20&linkId=0b63e18b734adf29b20f550afa2482bf&language=enUS&ref=as_li_ss_tl
• 5 x chốt tròn 40mm: https://www.amazon.com/dp/B07Y4WWBCQ?psc=1&linkCode=sl1&tag=bbtech0db-20&linkId=442eba30a21f02984507510eeb9cc910&language=enUS&ref=as_li_ss_tl có thể phải cắt hoặc đặt kích thước nhỏ hơn.

...nghĩ là đủ hết rồi, hầu hết các vật tư khác lấy từ chính chiếc X5SA...

Nếu bạn không có Tronxy X5SA và muốn bắt đầu lại từ đầu thì bạn sẽ cần thêm một vài thứ như...

• Vít M3
• Vít M4 và T-nuts
• 4 x thanh nhôm 2040 dài 530mm cho trục Z
• 4 x thanh nhôm 2020 dài 560mm cho trục X
• 4 x thanh nhôm 2020 dài 530mm cho trục Y
• 3 x thanh dẫn hướng tuyến tính 8mm dài 535mm +/- 5mm
• 4 x động cơ bước nema 17
