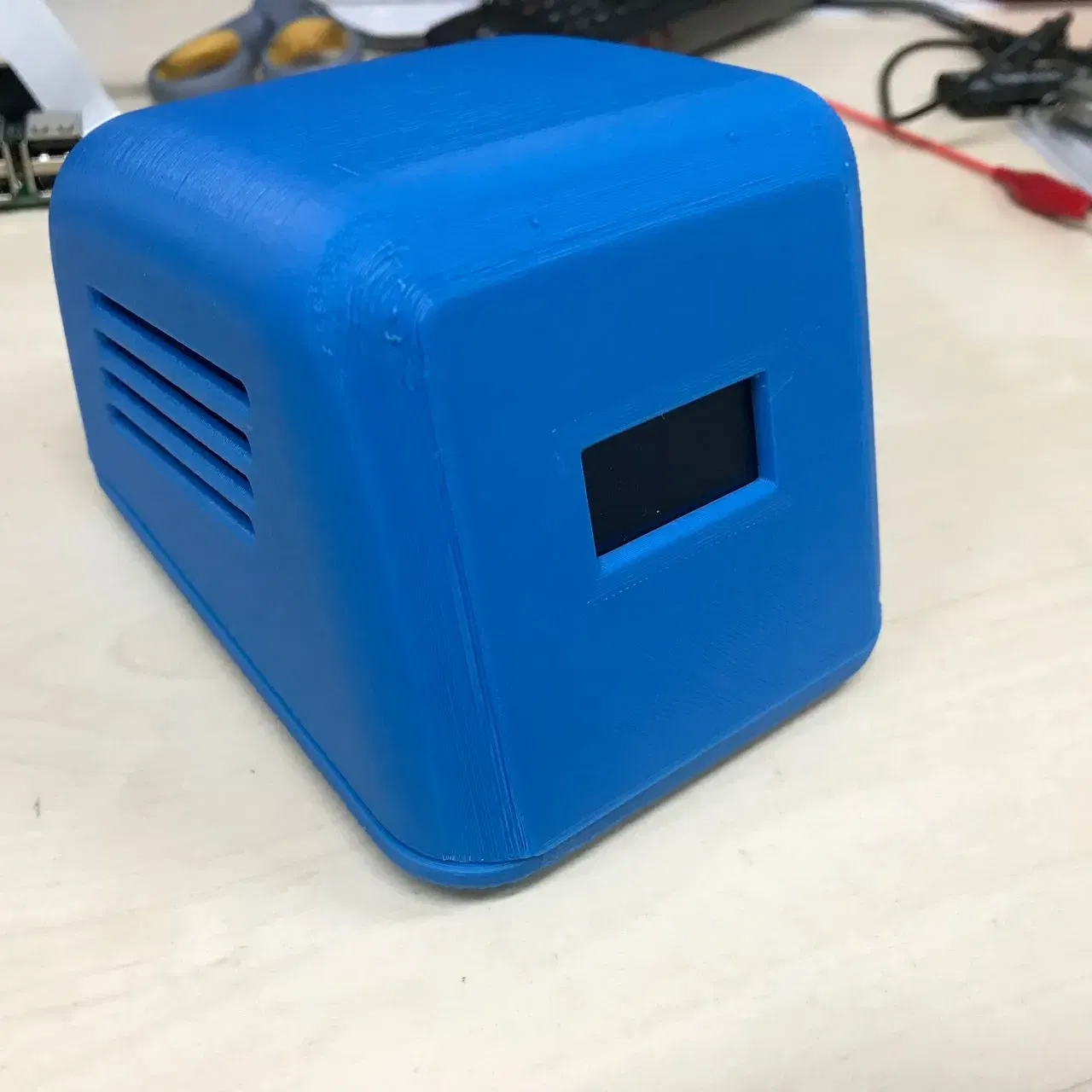

Vỏ máy tính để bàn cho Arduino Uno với màn hình OLED 1,3

Một vỏ máy tính phong cách cho Arduino Uno hoặc bất kỳ bo mạch nào có cùng kích thước và một màn hình OLED 1,3".

Có rất nhiều không gian bên trong vỏ, vì vậy không có vấn đề gì khi sử dụng nhiều shield trên bo mạch arduino.

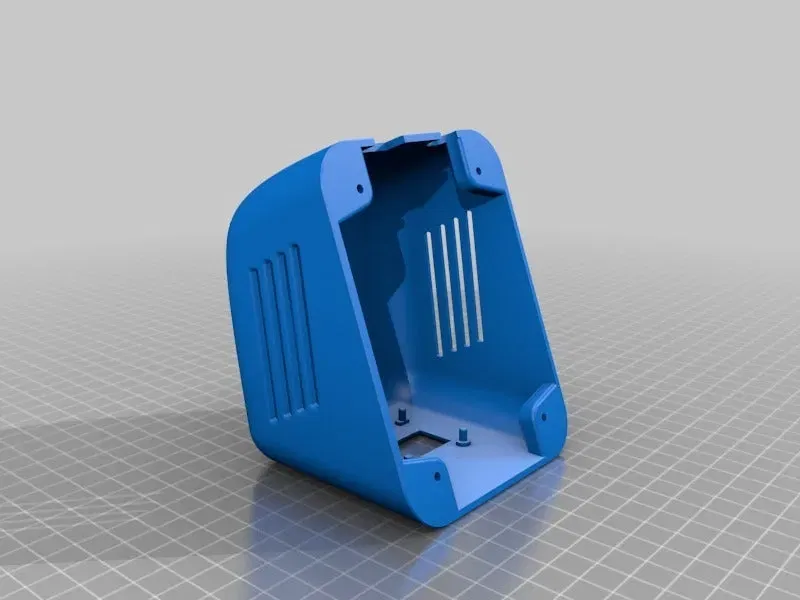

Cả hai phần đều được in mà không cần hỗ trợ ở hướng hiển thị.

Mã nguồn Fusion360 được bao gồm.

Hướng dẫn lắp ráp:

Màn hình OLED được lắp ghép bằng cách ép. Tôi có thể được cố định bằng hai giọt keo Cyano hoặc keo tương tự.

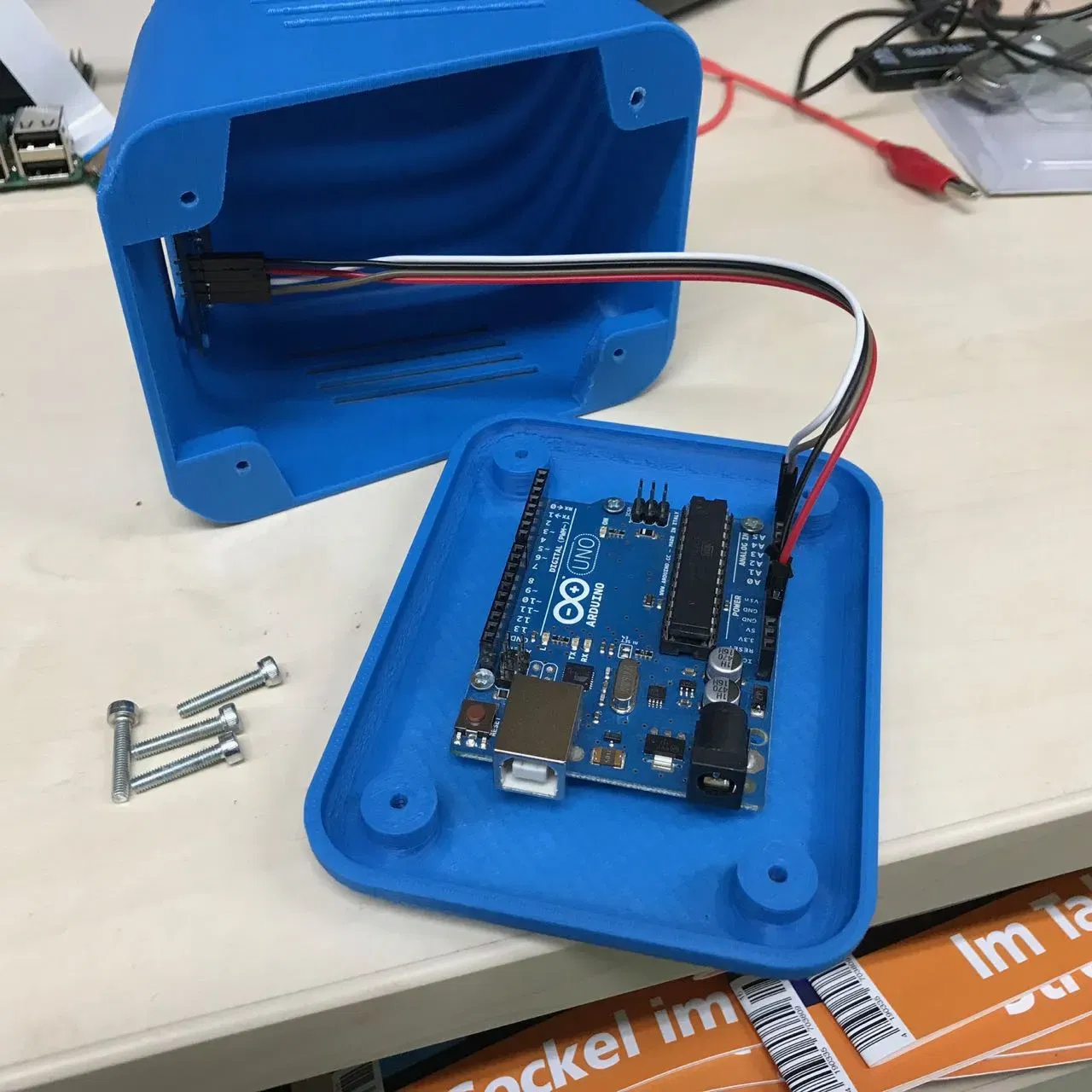

Hai phần của vỏ được vặn lại với nhau bằng vít M3x18 từ dưới lên.

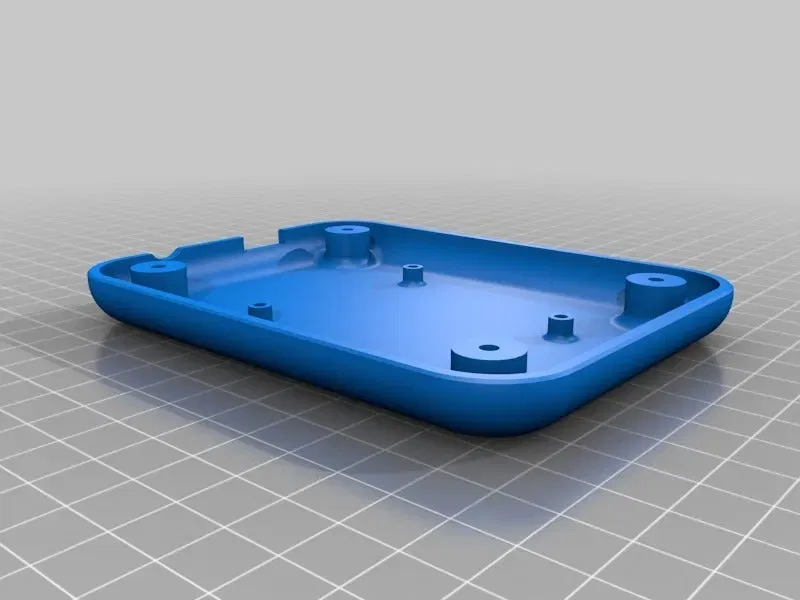

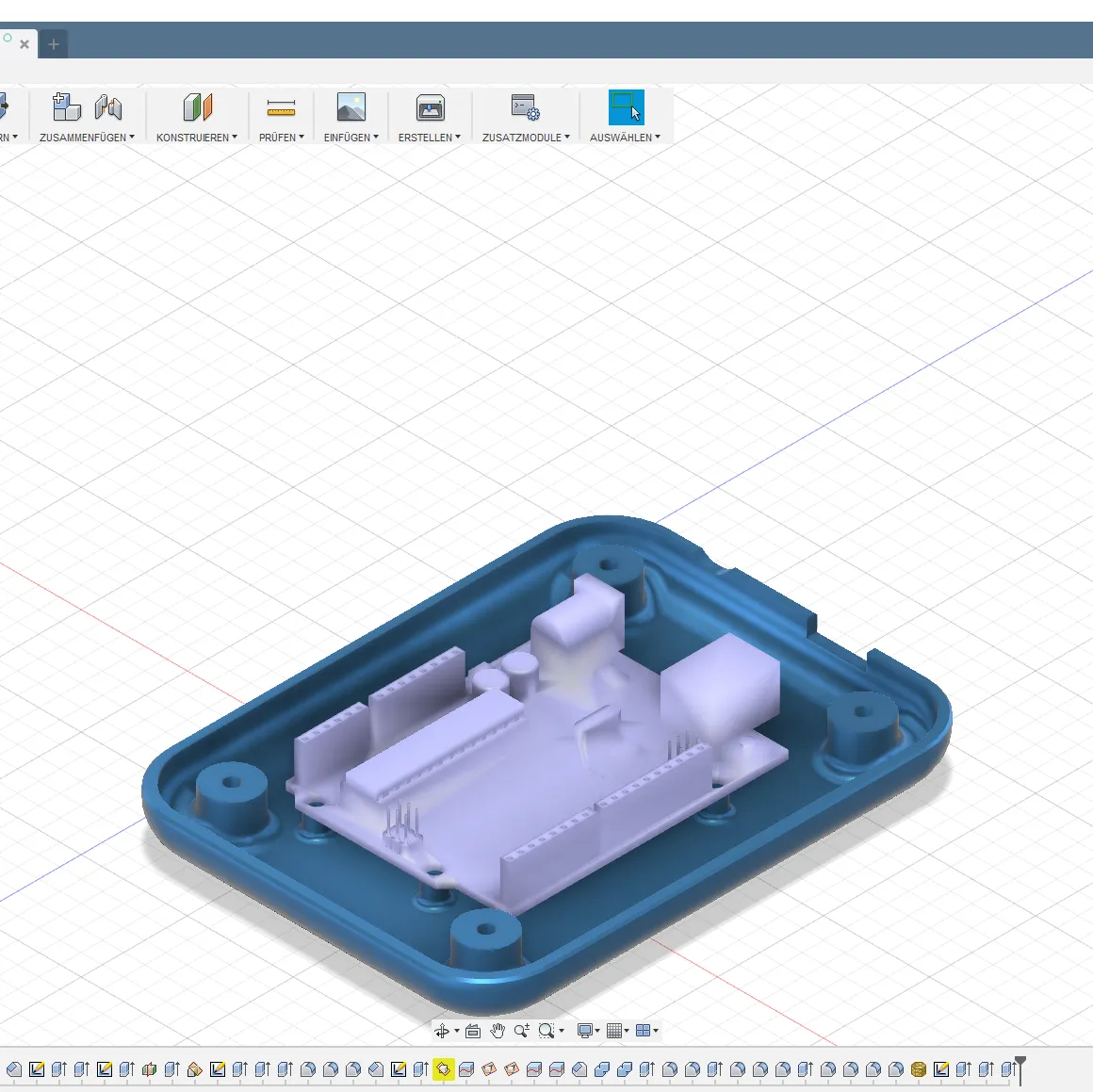

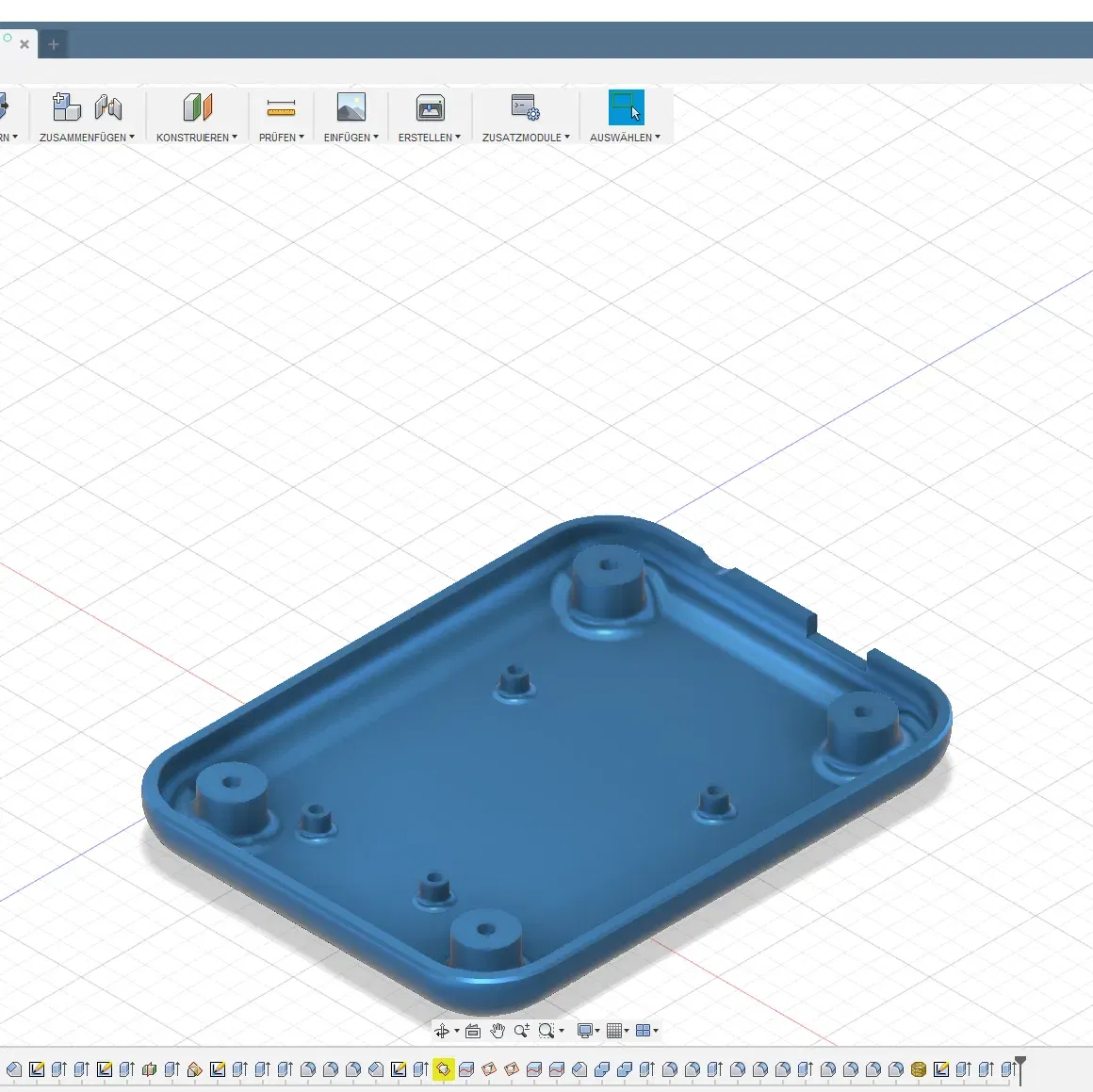

Bo mạch arduino được cố định trên tấm đáy bằng bốn vít M2,5x5 hoặc M3x5.

Hướng dẫn in

Danh mục: Thiết bị điện tử Cài đặt in

Thương hiệu máy in: Prusa
Máy in: i3mk3

Tấm lót: Không quan trọng
Hỗ trợ: Không
Độ phân giải: 0,2
Độ đặc: 15%

Ghi chú:

Có thể in bằng ABS, PLA, PETG, v.v.

Không cần hỗ trợ, giường nóng được khuyến nghị.

Cách tôi thiết kế điều này

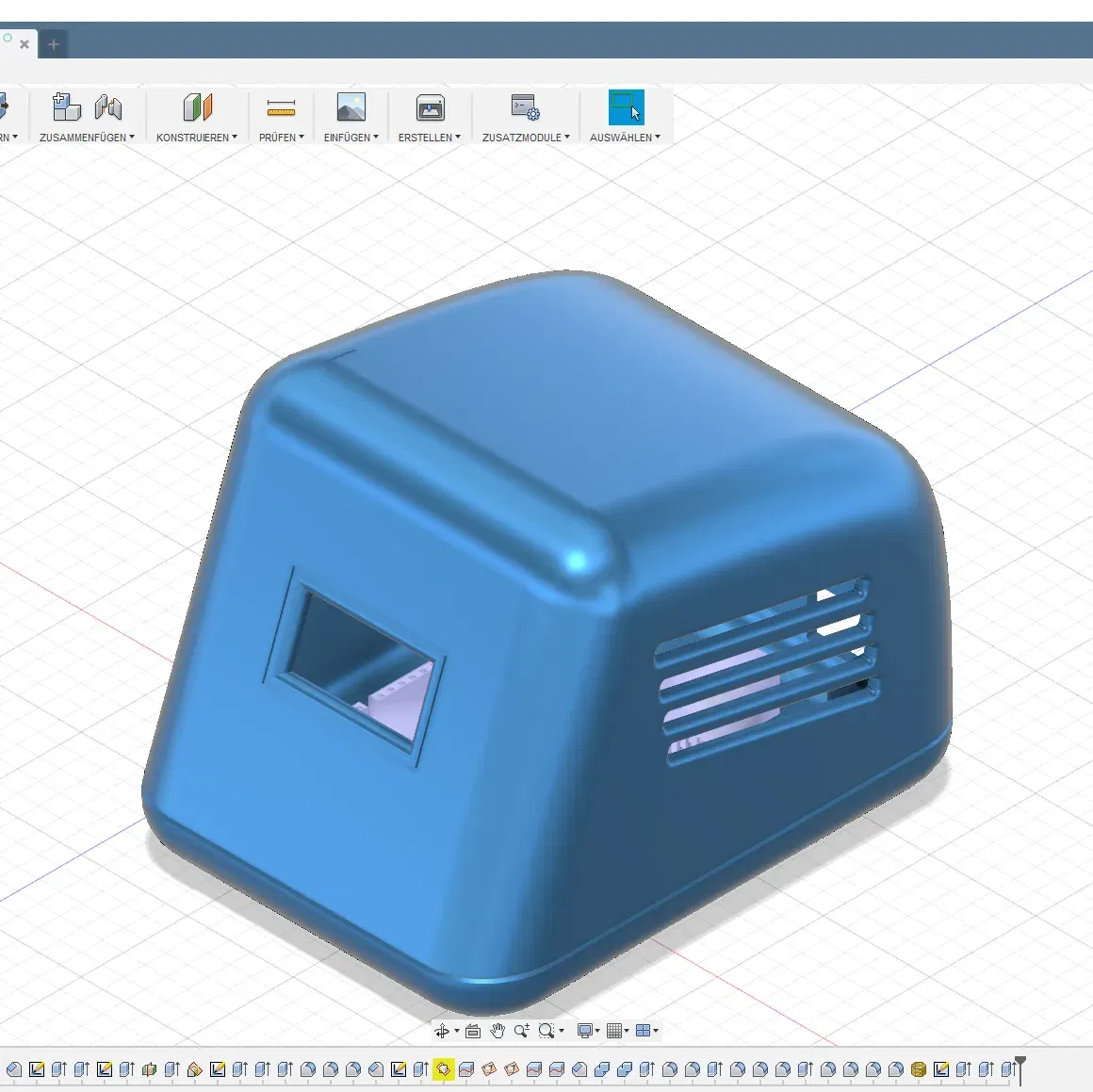

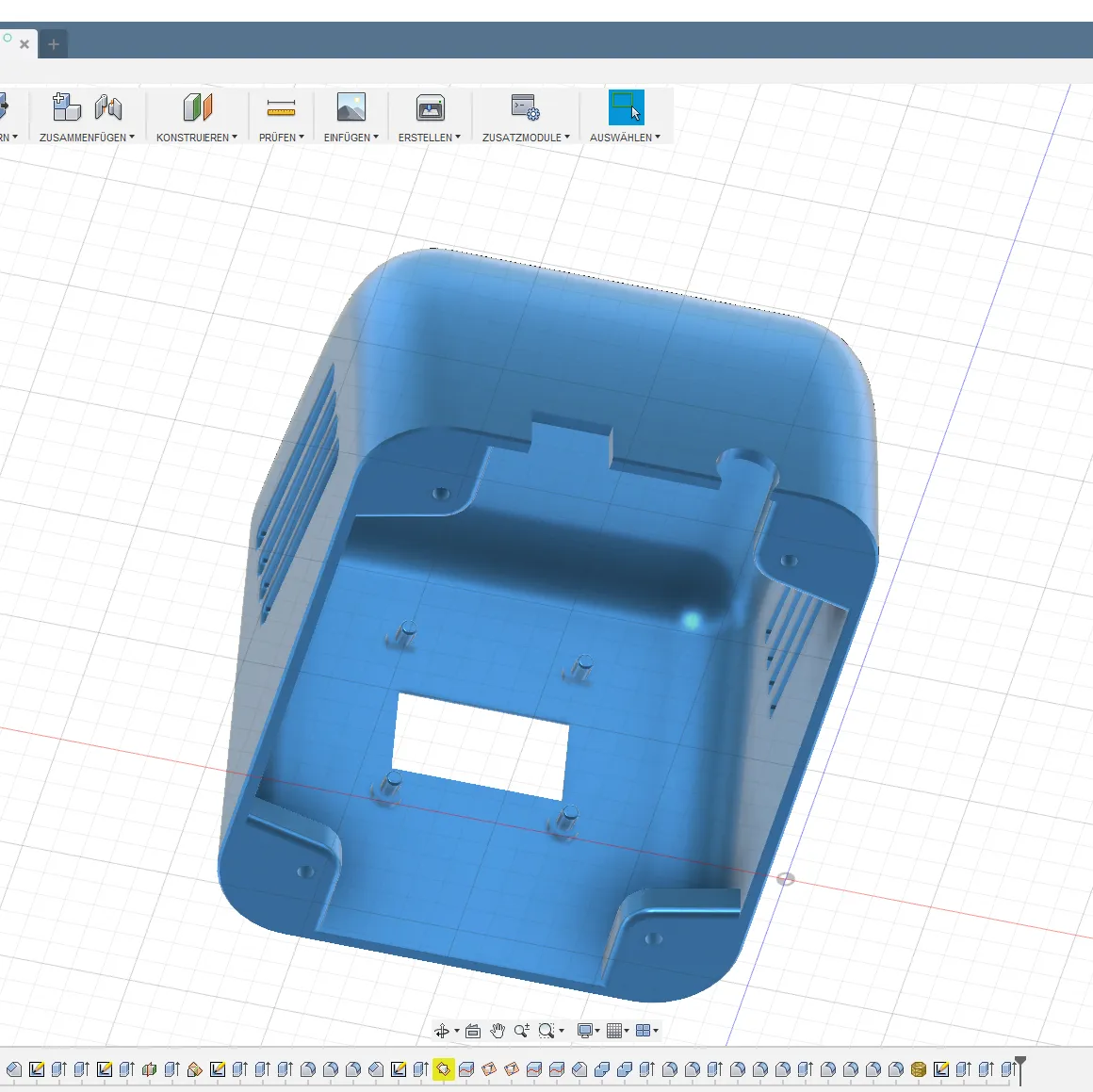

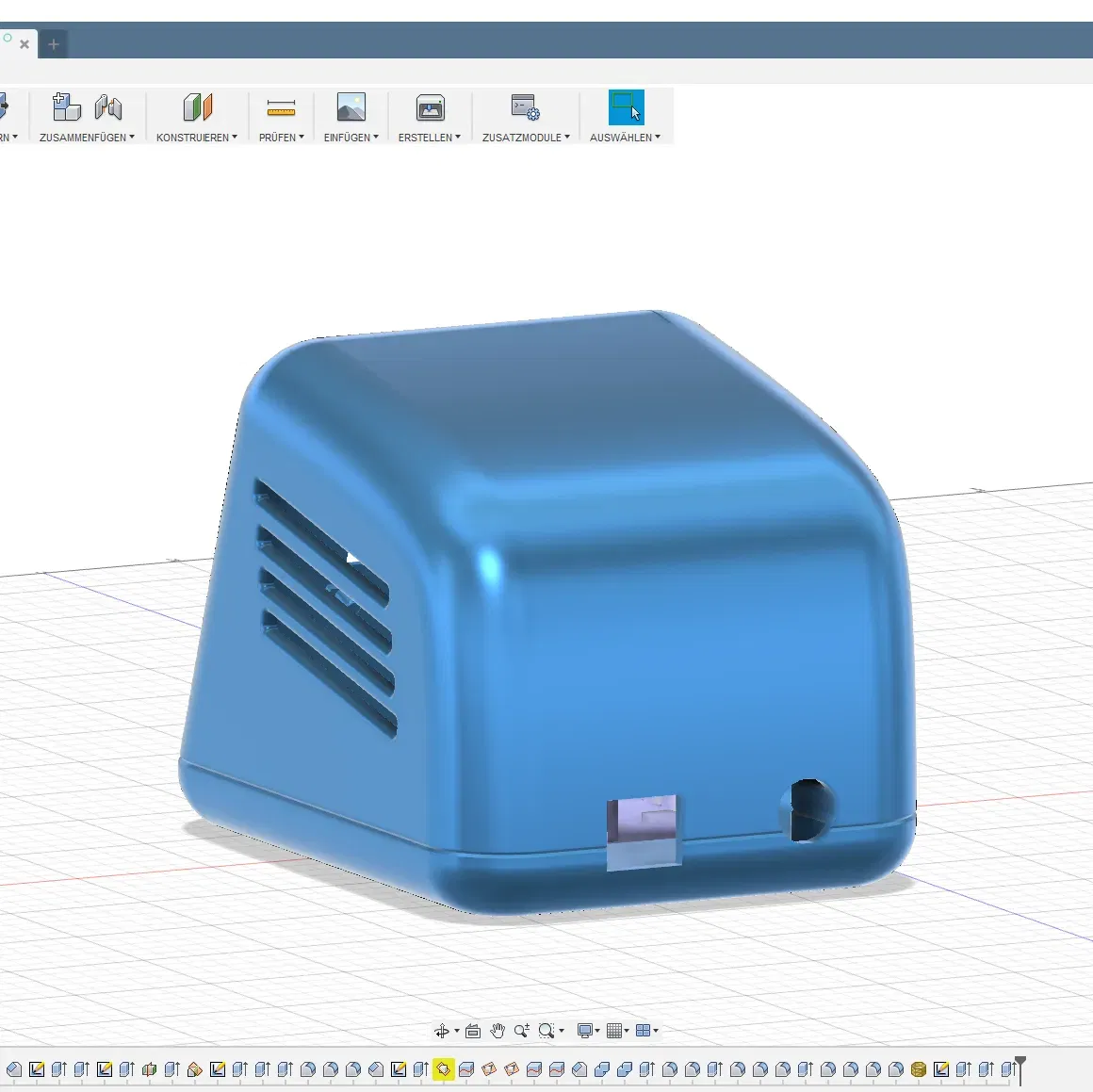

Thiết kế bằng FUSION 360

Mã nguồn của dự án F360 được bao gồm để tải xuống.
