22 Mẫu Đế Camera Reolink Cửa Chuông V1

**

Đây là các loại đế hiện có:

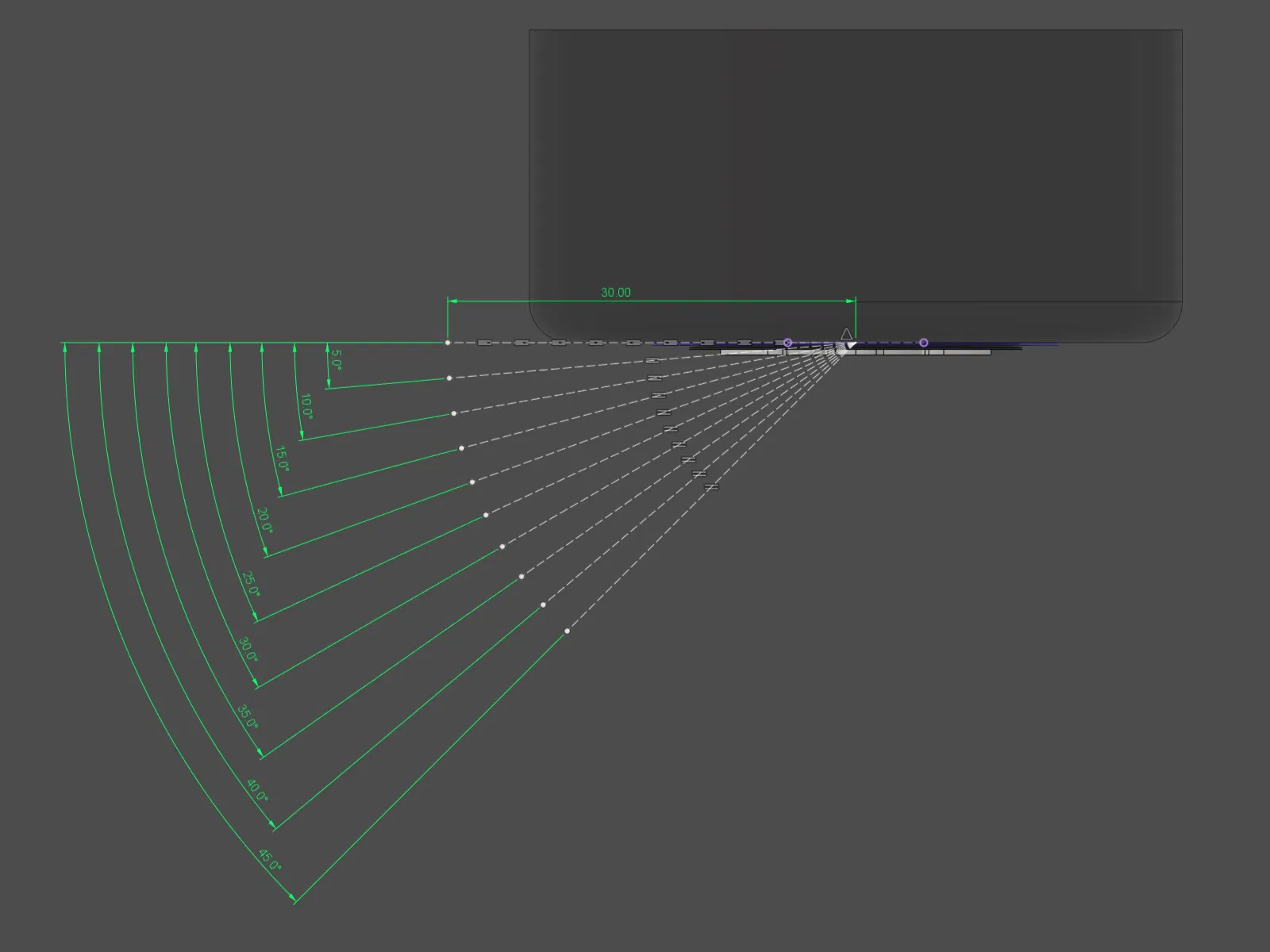

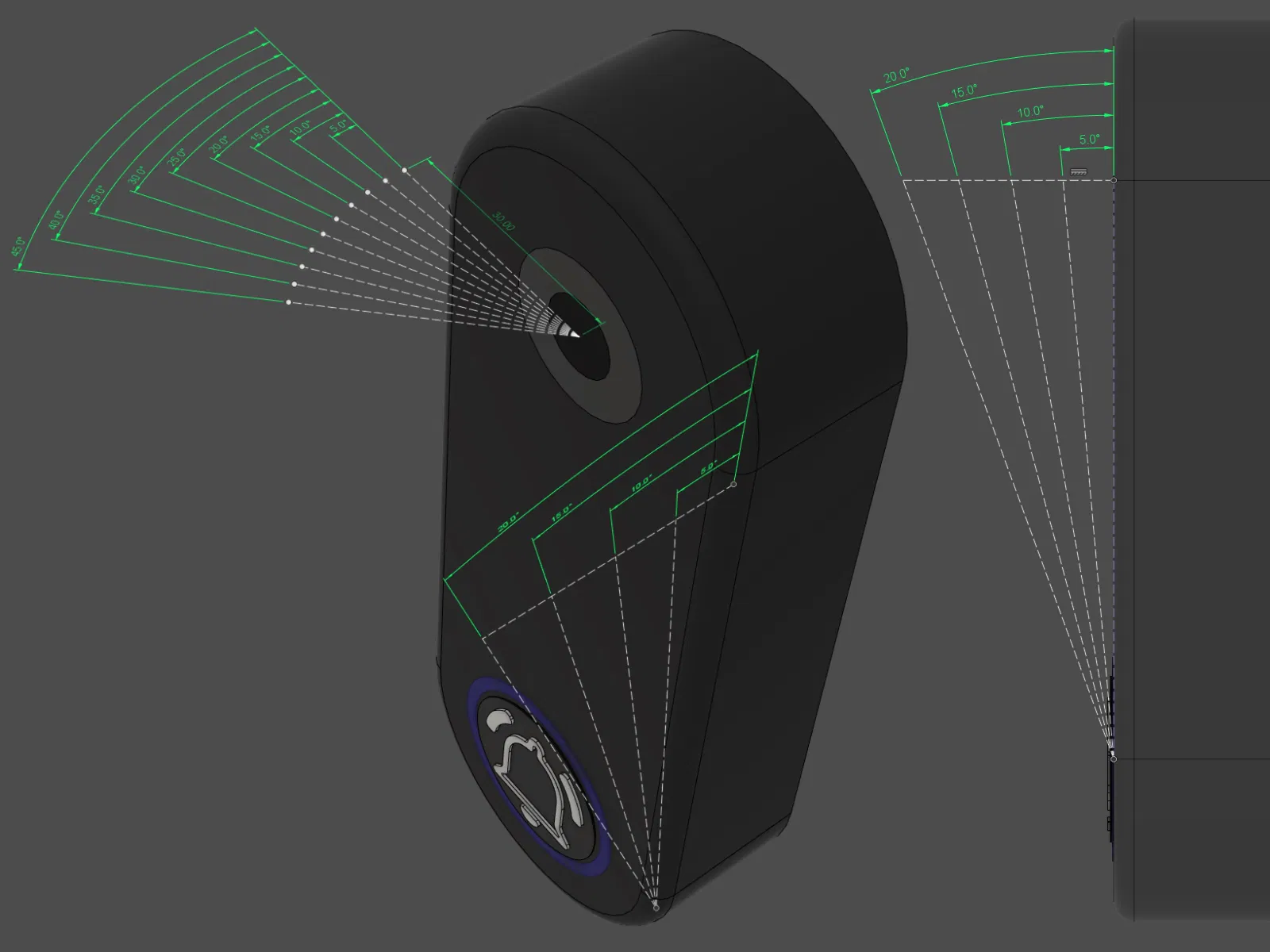

• Ngang: 5, 10, 15, 20, 25, 30, 35, 40, 45
• Dọc: 5, 10, 15, 20
• Kép: 5 Dọc, 10 Ngang
• Kép: 5 Dọc, 15 Ngang
• Kép: 10 Dọc, 5 Ngang
• Kép: 10 Dọc, 10 Ngang
• Kép: 10 Dọc, 15 Ngang
• Kép: 7 Dọc, 17 Ngang (chuyên dụng cho mình)
• Góc: 90 độ
• Khớp bi xoay (bản thử nghiệm)
• Chân đế: 15 Dọc, cho bề mặt ngang (bản thử nghiệm)
• ???

**

Sau khi thấy mấy cái đế chuông cửa Reolink có sẵn không đáp ứng nhu cầu của mình - là một cái đế kép góc đôi hướng xuống và sang bên - mình đã phải tự làm lấy. Ban đầu chỉ định làm một cái thôi, mà không hiểu sao giờ lại có tới 22 mẫu.

Mấy cái này hơi khác so với mấy cái mình từng thấy. Thứ nhất là có nhiều mẫu hơn, thứ hai là chắc chắn hơn một chút, và mấy cái lỗ cho tấm kim loại có góc đúng chuẩn nên ốc vít sẽ đi vuông góc với tấm kim loại. Mình cũng thấy không có ích gì khi làm mấy cái núm nhỏ cho tấm kim loại (cho phép bạn chà nhám mặt trước để có mối nối nhỏ hơn).

Mình khuyên dùng ốc M3 cho tấm kim loại, đừng dùng ốc đi kèm bộ kit. Không dài quá 8mm cho mấy cái đế ngắn, vì có thể nó sẽ chạm đáy.

Các ốc bắt vào tường cần đi theo một góc trên mấy cái đế dốc hơn. Nếu để thẳng thì cái tua vít sẽ va vào khung.

• Mình mới thử có 1 cái, nhưng vì mặt sau bị cắt nên chắc cả đám đều vừa.
• Nên in toàn bộ là dạng đặc ruột bằng PETG vì chuông cửa có thể sinh nhiệt khá nhiều, nhất là khi có nắng chiếu vào nữa.
• Mình cũng sơn đen cái đế màu đen để tăng khả năng chống tia UV, dùng lâu dài.
• Đế góc được in ngược. Nó có một ít phần đúc bắc cầu cho lỗ ốc tường cần phải cắt bỏ sau khi in. Nó còn có một lỗ nhỏ ở bên hông có thể khoét ra nếu bạn muốn đi dây cáp dọc theo tường, thay vì khoan vào góc tường.

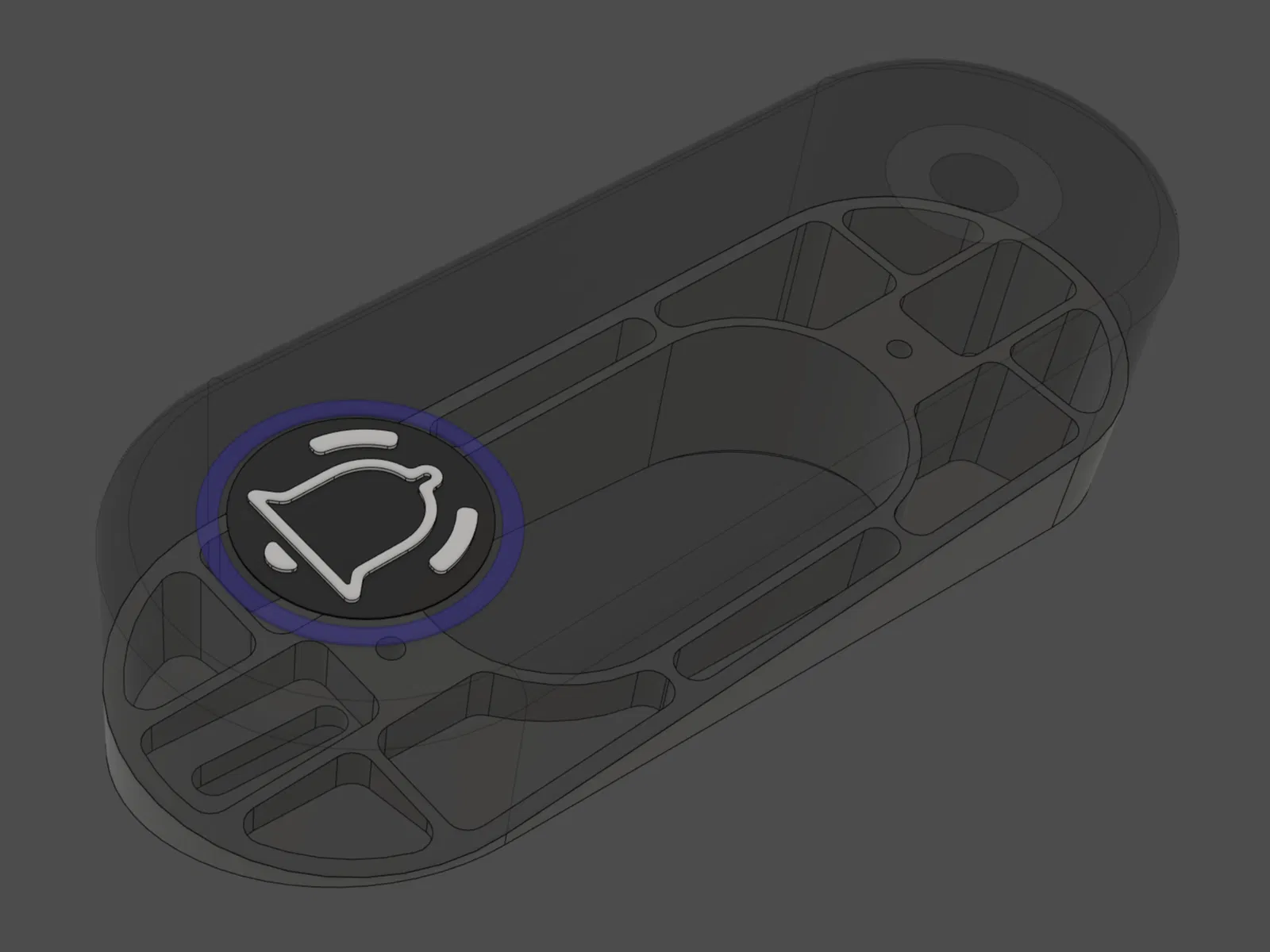

• Ngoài ra còn có một mẫu tặng kèm, là logo chuông có thể in ra để dán hoặc gắn lên nút bấm. Nên in ở độ dày 0.2 và cần đổi màu ở 0.4. Nó chỉ dày 0.8mm để có độ dẻo.

**

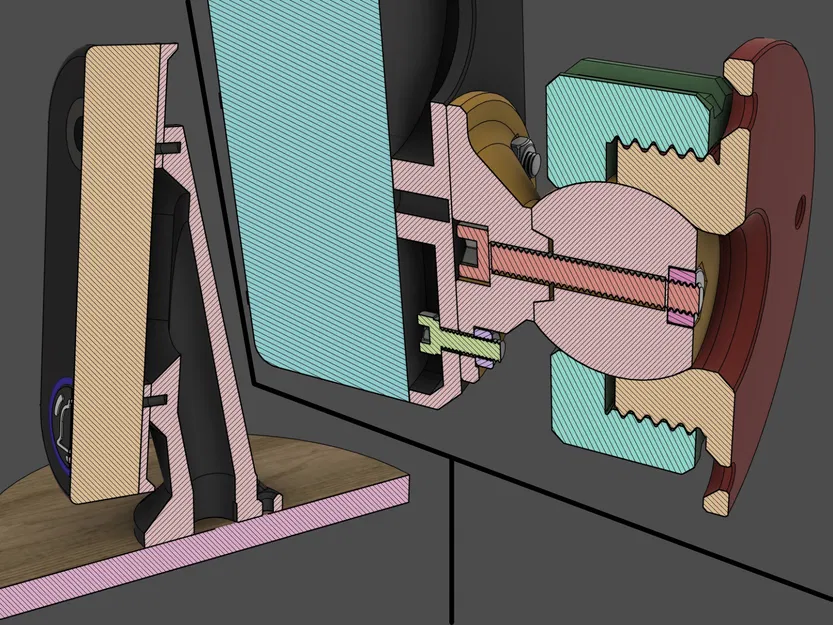

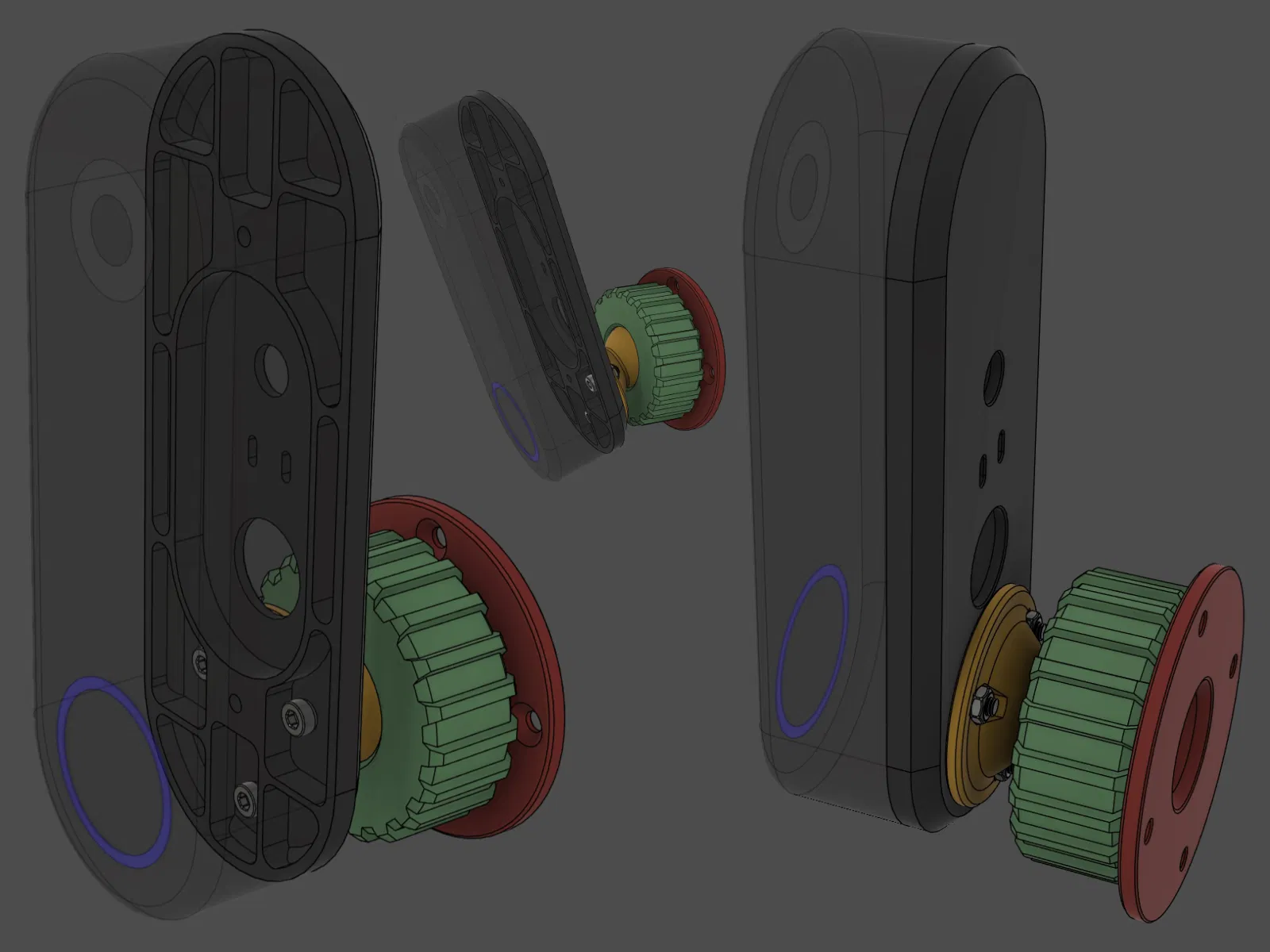

Khớp bi xoay:

Các bộ phận khớp bi xoay hoạt động được, nhưng cần có ai đó thử trên tường. Nó có độ nghiêng 20 độ theo mọi hướng và được siết chặt bằng cách xoay nắp ren. Ren nên có bôi trơn để tránh ma sát hết mức có thể. Điều này sẽ làm nó bám chặt hơn vào viên bi. Hy vọng khớp đủ chắc để chuông không bị rung khi ấn nút.

• Tất cả các bộ phận của cái này nên được in đặc ruột, vì lực tác động lên các bộ phận sẽ khá cao.
• Chắc không nên in quá 0.2mm lớp.
• 2 bộ phận khớp bi xoay cần được vặn với nhau thông qua nắp ren.

Bạn sẽ cần một con ốc và đai ốc M4 đầu tròn 25mm cho bộ khớp bi, và 3 con ốc M3 dài 7-8mm cùng đai ốc cho tấm đế chuông cửa. Rồi 4 con vít gỗ đầu chìm (không quá 7mm đường kính đầu).

• Có thể trộm chuông cửa khá dễ dàng bằng đế này, nên nhớ nha :/
• Dây cáp sẽ lộ ra nhiều hơn nên nhìn không đẹp mắt như mấy cái khác.
• Có các lỗ có nắp đậy để chúng không bị in trong không khí. Cần cắt bỏ sau khi in.

**

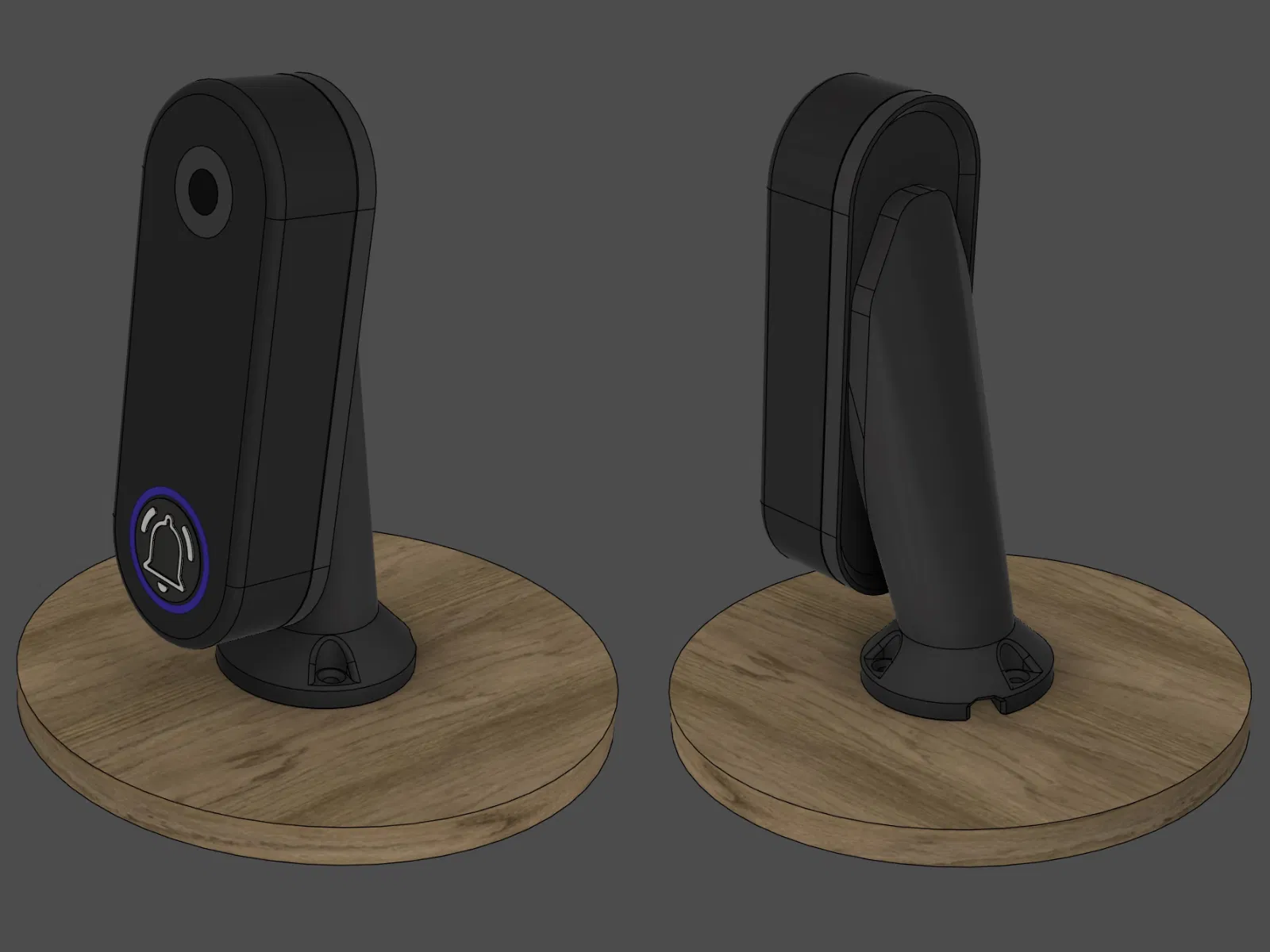

Chân đế:

Chân đế cũng là bản thử nghiệm và cần được kiểm tra. Mình không có nhu cầu dùng cái này. Nó dành cho những ai không thể hoặc không muốn khoan tường, nhưng họ có thể sử dụng một bề mặt ngang nào đó gần đó, như lan can/quầy/kệ/trần nhà.

• Có góc nghiêng 15 độ.
• Không cần in đặc ruột.
• Có thể gắn ngược.
• Chân đế có đi dây âm.

Bạn sẽ cần ốc dài hơn cho cái này vì nó sử dụng lỗ trên tấm kim loại để gắn đế vào chân đế (ốc > tấm kim loại > tấm đế > chân đế).

Có một đường hầm cho dây cáp ở đáy chân đế để đi dây trên bề mặt, hoặc bạn có thể khoan một lỗ xuyên qua bề mặt mà nó đang đặt.

**
