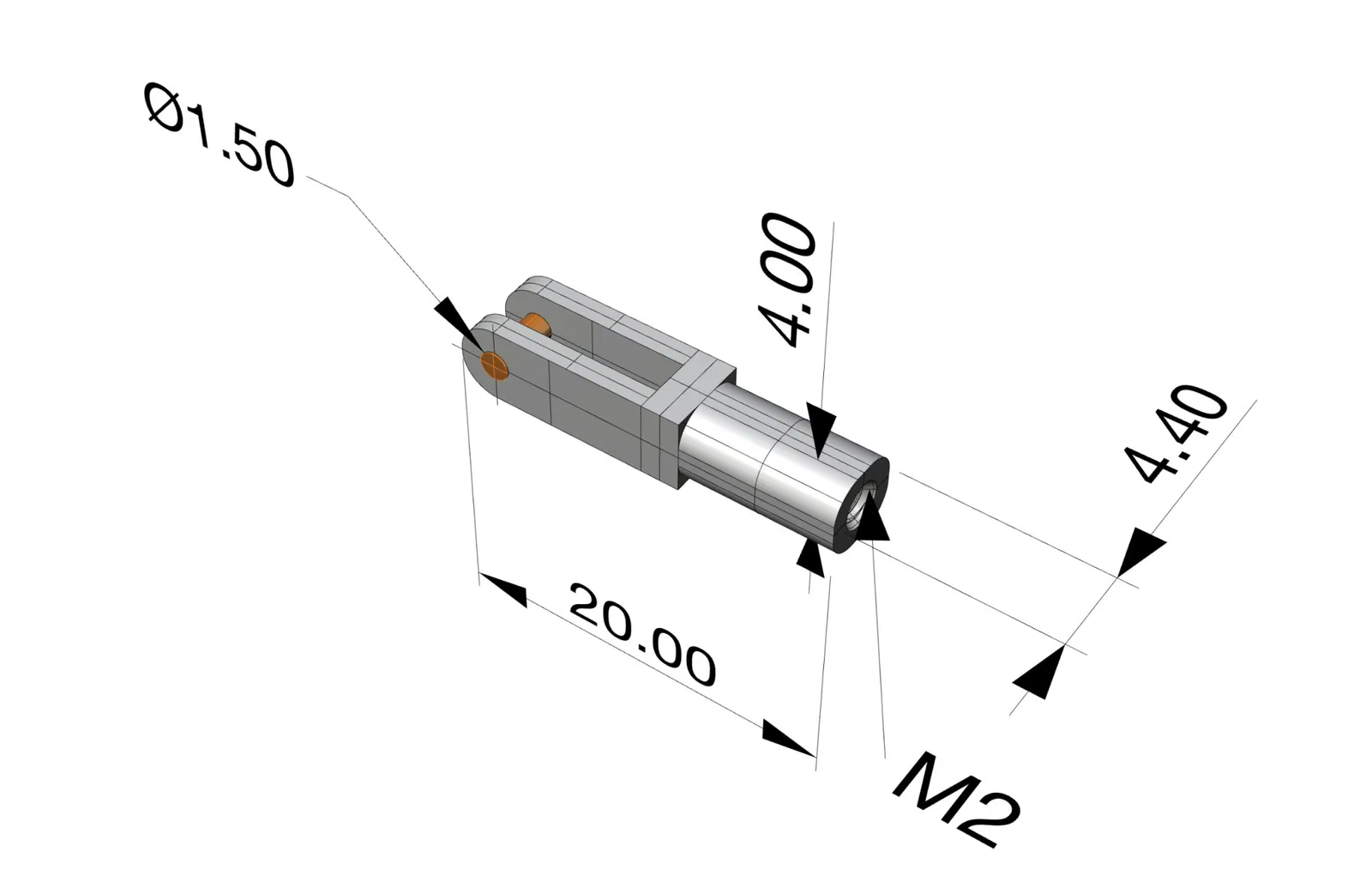

Khớp càng cua (clevis) cho cỡ 20 mm với ren M2
Một cái khớp càng cua (clevis) có thể in được cho các mẫu RC nhỏ, làm từ PETG để đảm bảo độ đàn hồi. Bài viết hướng dẫn cách in và xử lý lỗ khoan cũng như ren M2. Khớp càng cua này sử dụng trục bằng thanh carbon 1.5mm, có thể thay thế bằng vít hoặc dây thép.
Mô tả
Một cái khớp càng cua (clevis) có thể in được cho các mẫu RC nhỏ.

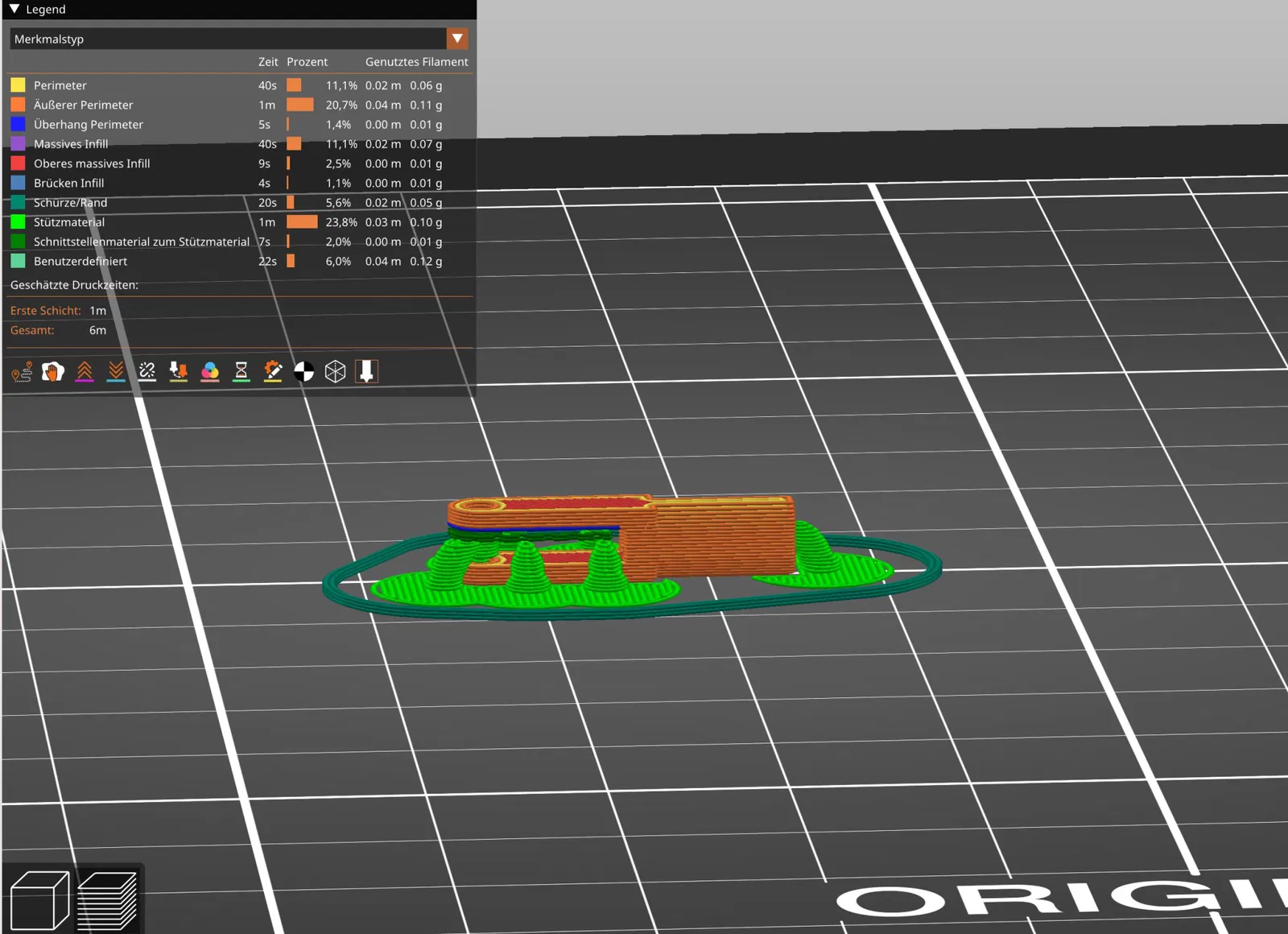

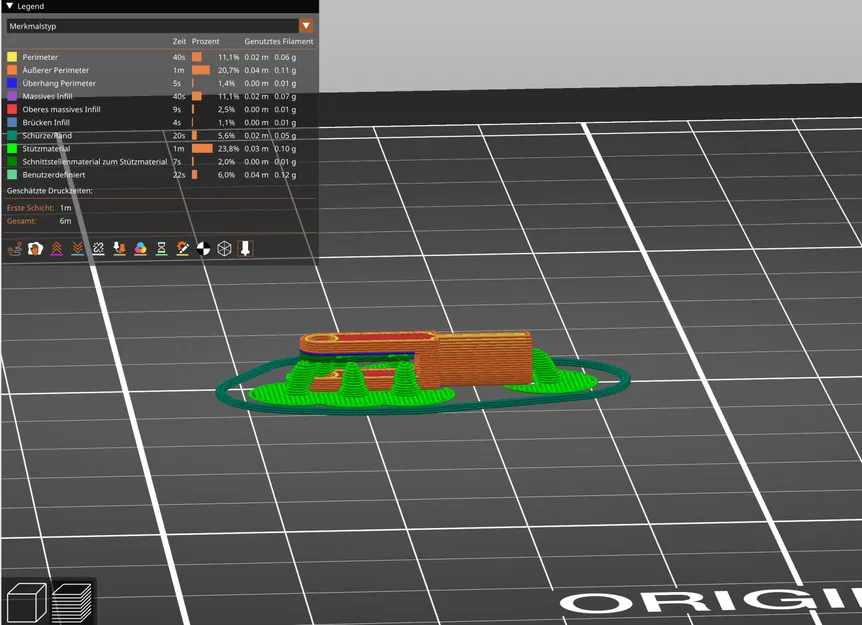

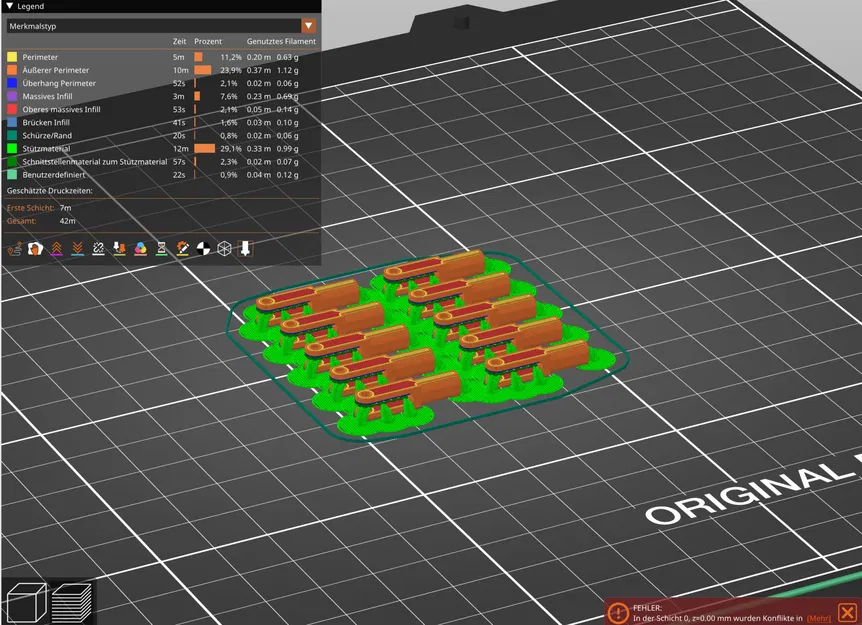

Việc in này có thể thực hiện được nhờ cấu trúc hỗ trợ hữu cơ mới từ Prusa Slicer 2.6.
Điều quan trọng là phải in ở vị trí đã phác thảo (hình ảnh, mã).
PETG đủ đàn hồi làm vật liệu in, PLA sẽ quá giòn.
Chỉ khi đó bạn mới có thể gài nó vào được.
Cả lỗ 1.5 mm cho đòn bẩy servo và ren M2 đều phải được khoan lớn hơn hoặc cắt lại ren.
Hoặc bạn có thể khoan lỗ ren M2 thành 2 mm. Sau đó, thanh đẩy sẽ được dán trực tiếp vào.
Tôi sử dụng thanh carbon 1.5 mm làm trục cho khớp càng cua.
Những thanh này được cắt theo chiều dài 4.5 mm và sau khi luồn vào, cố định một bên bằng một ít keo siêu dính.
Hoặc bạn có thể sử dụng một con vít hoặc dây thép.
Một cái khớp càng cua (clevis) có thể in được cho các mẫu RC nhỏ.
Việc in này có thể thực hiện được nhờ cấu trúc hỗ trợ hữu cơ mới từ Prusa Slicer 2.6.
Điều quan trọng là phải in ở vị trí đã phác thảo (hình ảnh, mã).
PETG đủ đàn hồi làm vật liệu in, PLA sẽ quá giòn.
Chỉ khi đó bạn mới có thể gài nó vào được.
Cả lỗ 1.5 mm cho đòn bẩy servo và ren M2 đều phải được khoan lớn hơn hoặc cắt lại ren.
Hoặc bạn có thể khoan lỗ ren M2 thành 2 mm. Sau đó, thanh đẩy sẽ được dán trực tiếp vào.
Tôi sử dụng thanh carbon 1.5 mm làm trục cho khớp càng cua.
Những thanh này được cắt theo chiều dài 4.5 mm và sau khi luồn vào, cố định một bên bằng một ít keo siêu dính.
Hoặc bạn có thể sử dụng một con vít hoặc dây thép.
