Vi Sai Bánh Răng Thẳng (Spur Gear Differential)
Mô hình bộ vi sai bánh răng thẳng (spur gear differential) này được thiết kế cho in 3D, thường dùng cho trục trước xe Porsche Taycan. Hướng dẫn chi tiết về cấu tạo và các bộ phận cần in, cùng với danh sách vật liệu (ốc vít) cần thiết.
Mô tả

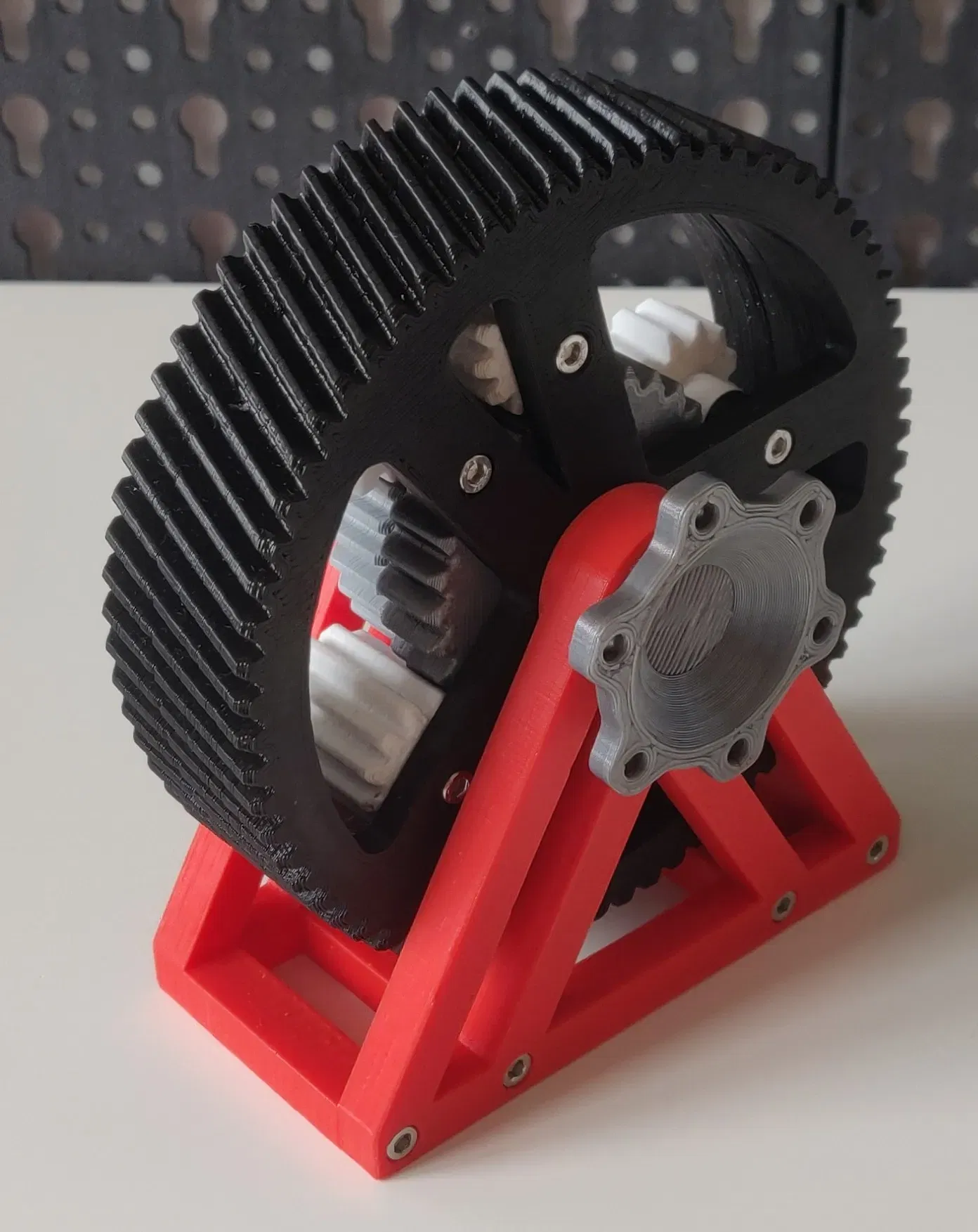

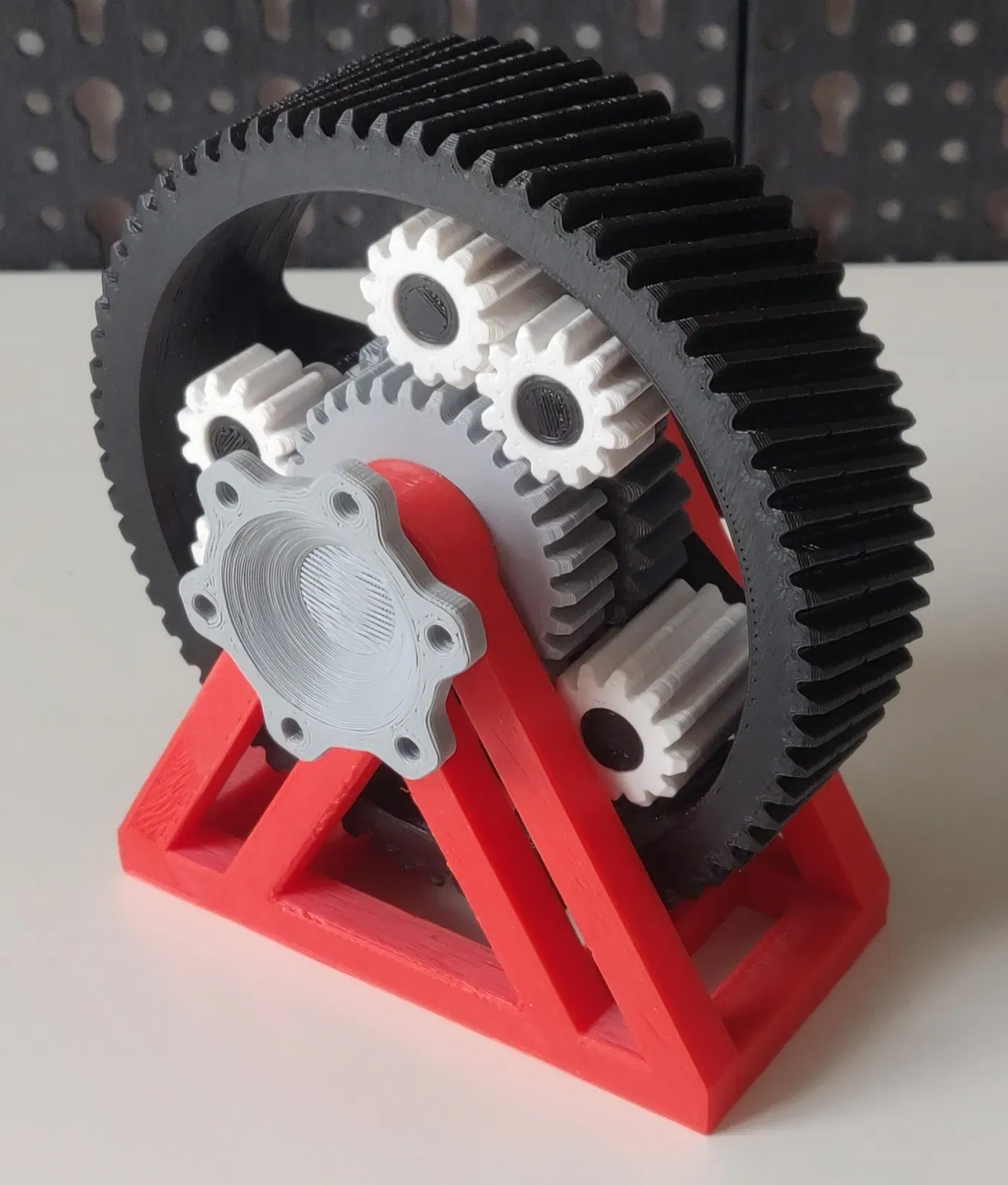

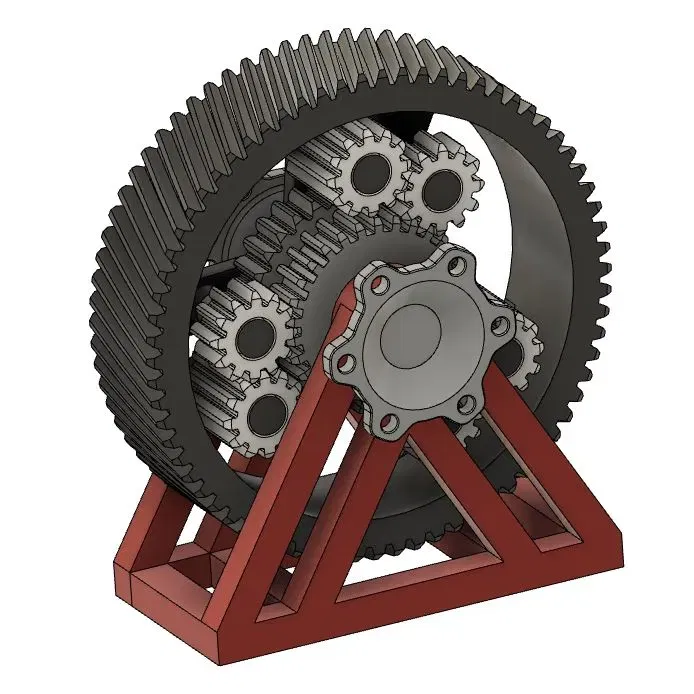

Đây là mô hình của một bộ vi sai bánh răng thẳng (spur gear differential) được thiết kế để in 3D. Nó được sử dụng ví dụ trên trục trước của xe Porsche Taycan.
Hai bánh răng mặt trời có cùng số răng, một bánh thì dịch chuyển dương cực đoan và bánh còn lại thì dịch chuyển âm cực đoan. Vì lý do này, một bánh lớn hơn bánh kia hơn một bước răng. Do đó, "Planetary Gear_1" không ăn khớp với "Sun Gear_2".
Các tệp "Carrier without Support" và "Stand_1 without Support" có một lớp 0.2mm ở các lỗ treo, vì vậy không cần hỗ trợ. Bạn chỉ cần làm sạch các lỗ sau khi in.
Bạn cần:

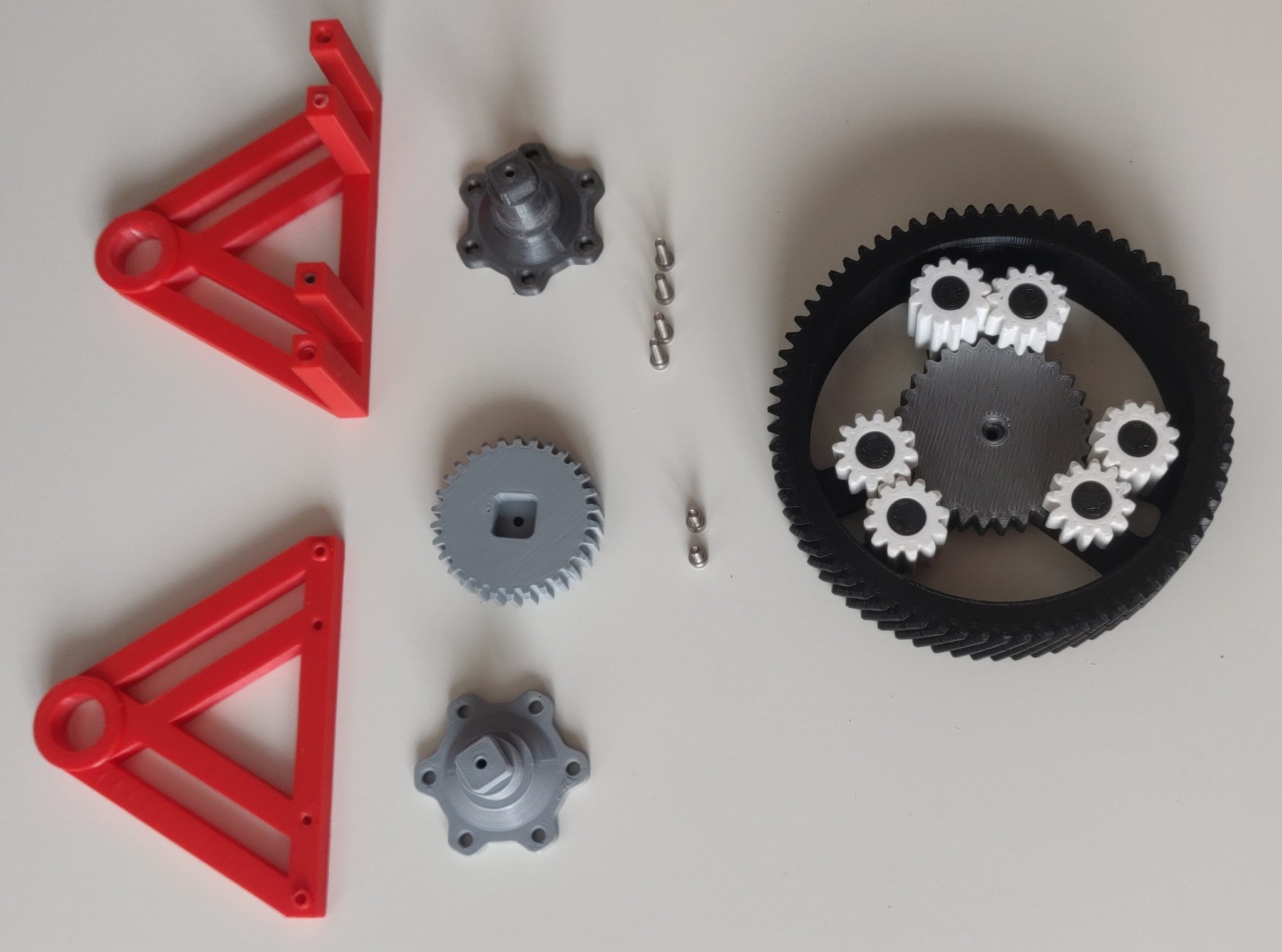

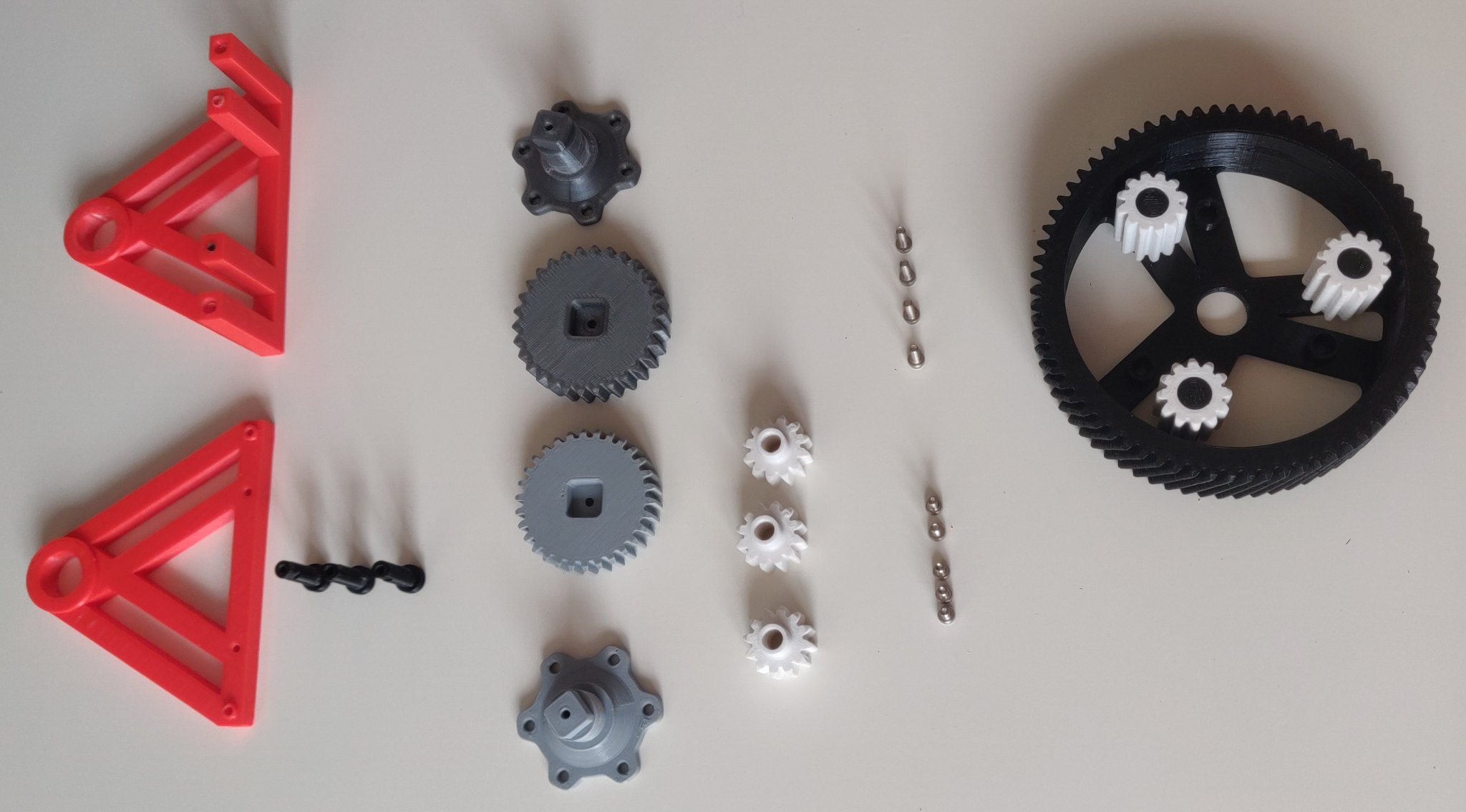

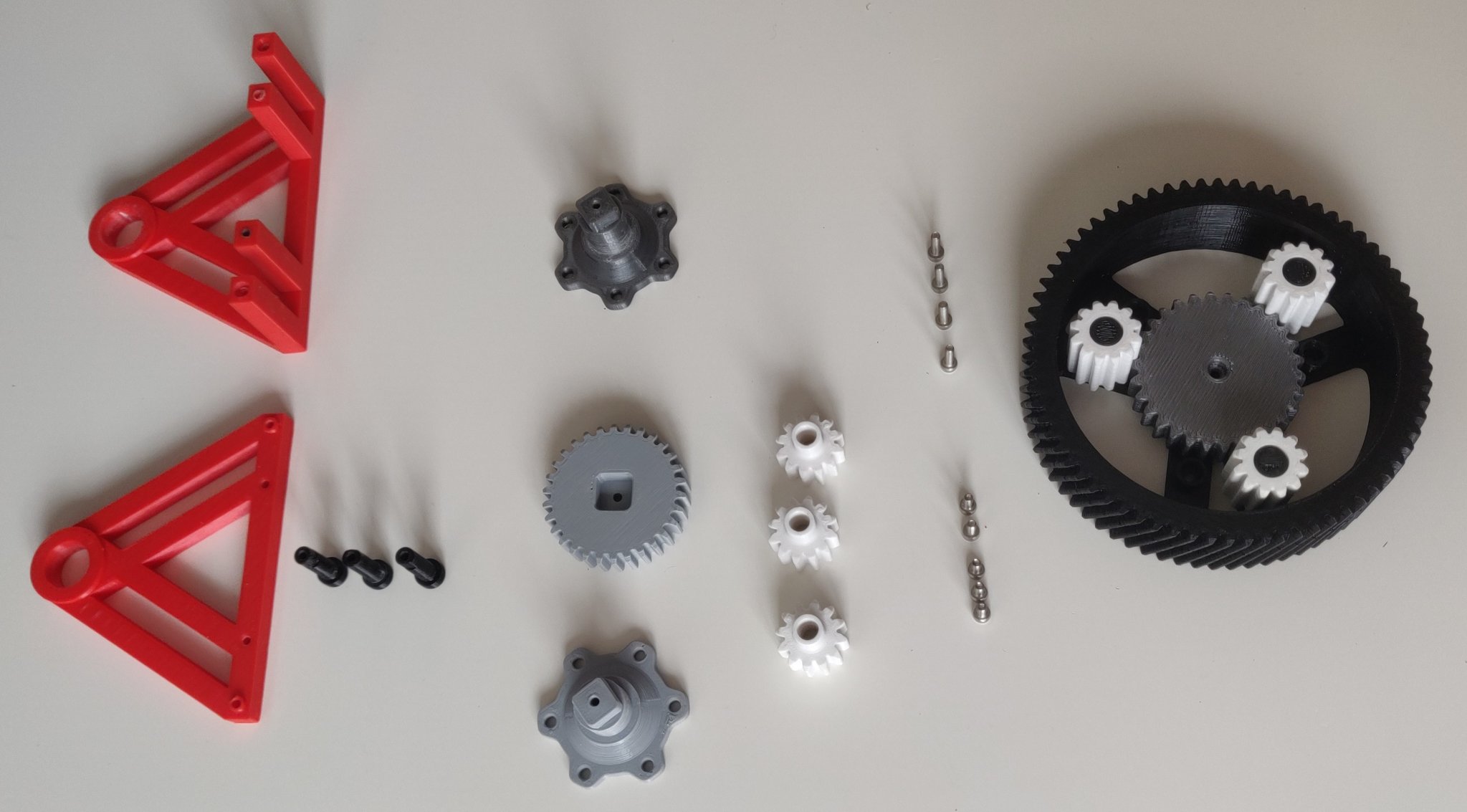

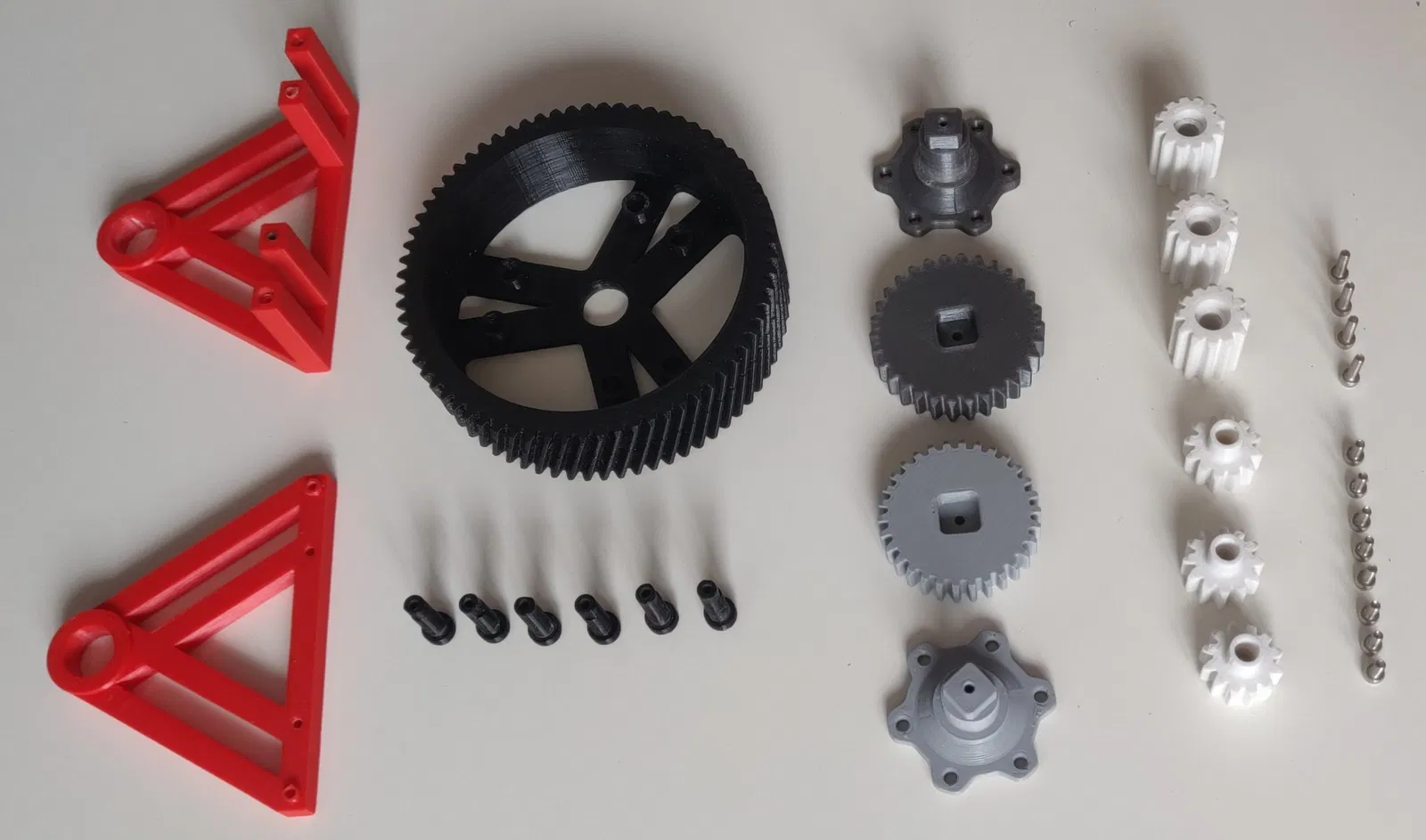

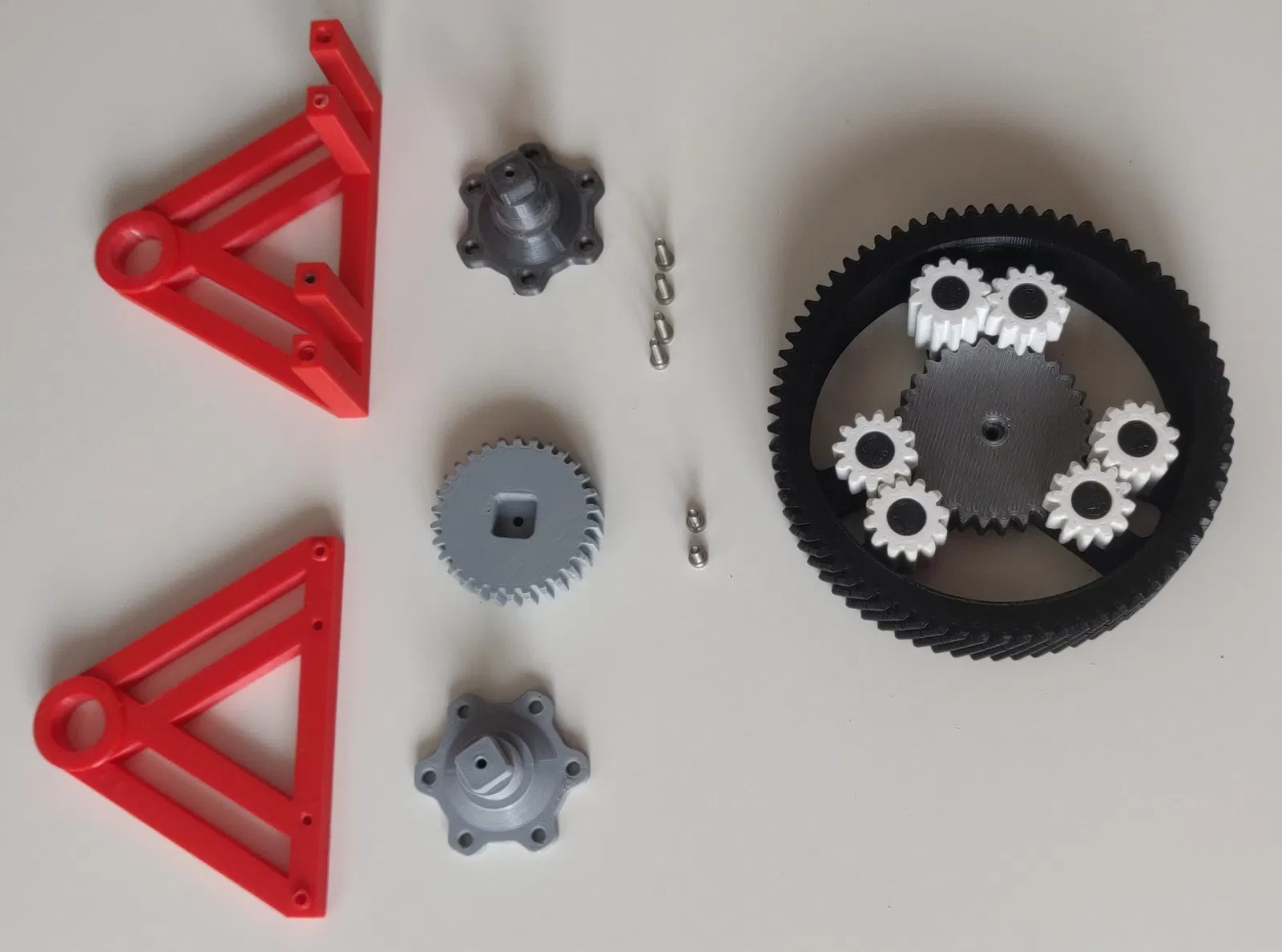

1x Carrier 1x Stand_1 1x Stand_2 1x Sun Gear_1 1x Sun Gear_2 1x Output Shaft_1 1x Output Shaft_2 3x Planetary Gear_1 3x Planetary Gear_2 6x Pin
8x M3x8 4x M3x12
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
