Tháp Rheinturm / RhineTower

Tháp có chiều cao khoảng 1,8m. Tuy nhiên, bạn có thể thay đổi kích thước tùy ý. Tôi cũng đã từng in thử ở kích thước bằng 1/2.

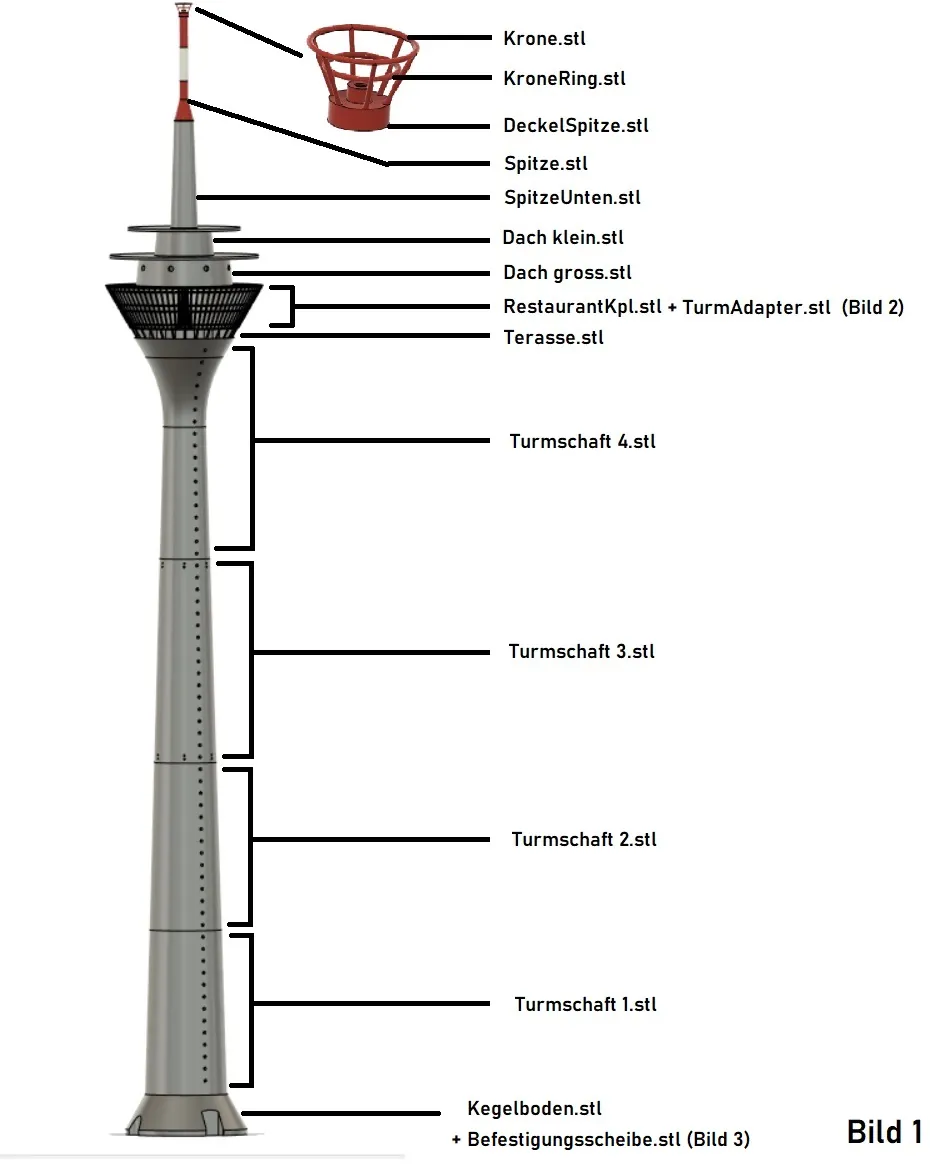

Các bộ phận của tháp Turmschaft1.stl đến Turmschaft4.stl sẽ được dán lại với nhau.

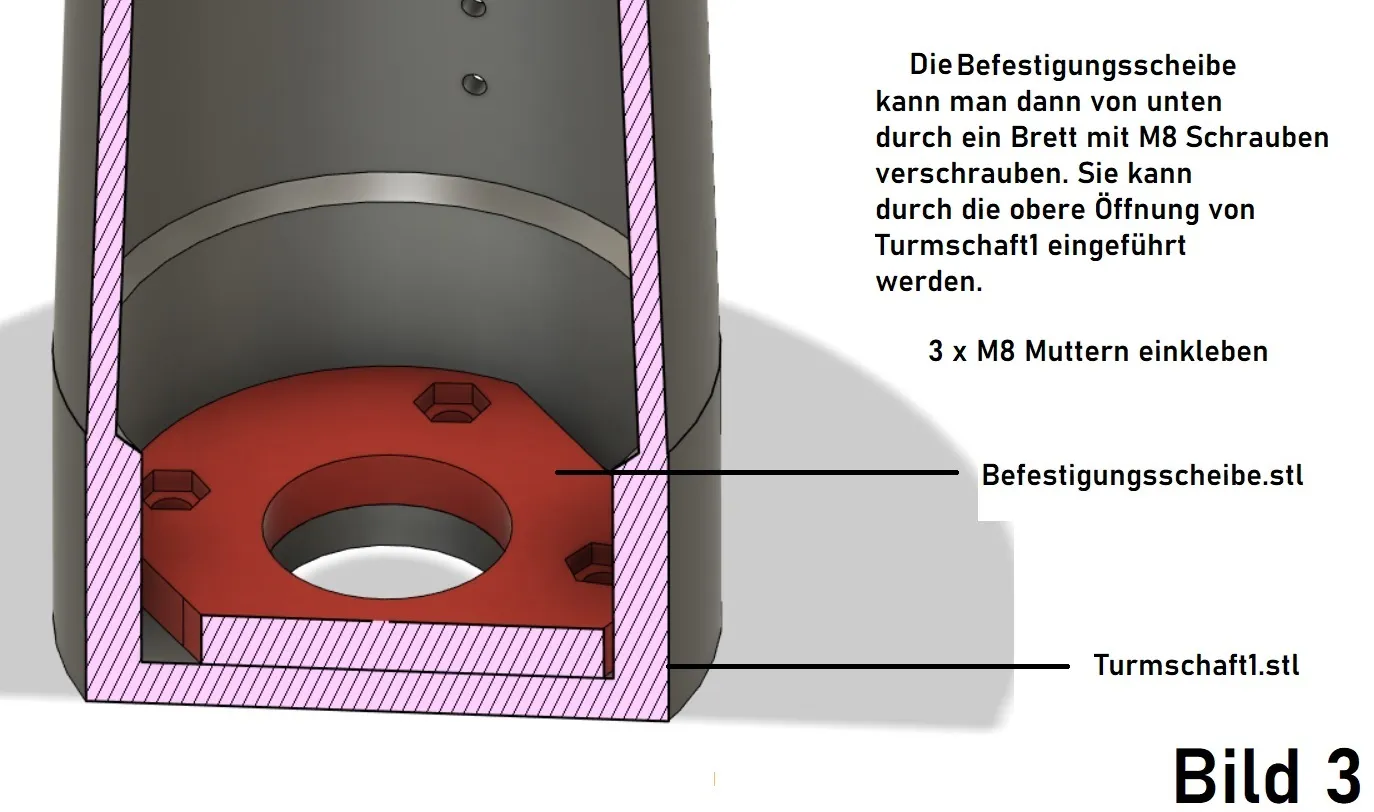

Ba đai ốc M8 có thể được dán vào đĩa gắn kết. Vam sau đó, cái đĩa này có thể được đưa vào từ phía trên của Turmschaft1.stl để cố định bằng ốc vít từ phía dưới thông qua một tấm ván đã được khoan lỗ sẵn hoặc tương tự. Nhờ đó, tháp sẽ đứng vững. Sau đó, trượt đáy hình nón (Kegelboden.stl) từ trên xuống và dán các bộ phận tháp khác lại với nhau. xem hình số 3.

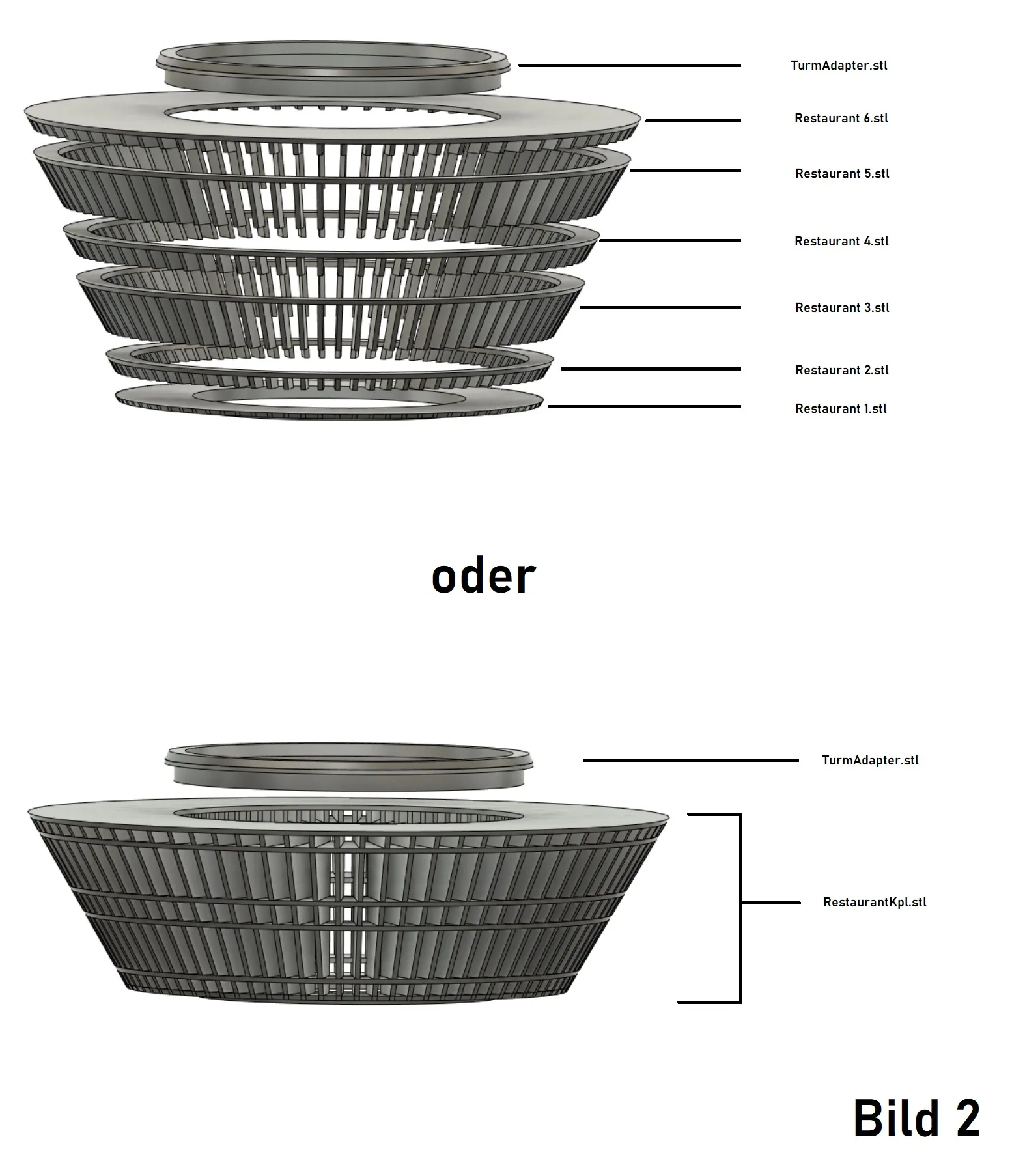

Trong trường hợp in toàn bộ nhà hàng như một khối (RestaurantKpl.stl), bạn sẽ cần rất nhiều vật liệu chống đỡ. Vì vậy, tôi đã chia nhà hàng thành 6 phần (Restaurant1.stl đến Restaurant6.stl), xem hình số 2. Khi đó, bạn có thể in mà không cần vật liệu chống đỡ, chỉ cần dán chúng lại với nhau sau khi in xong. Điều này giúp tiết kiệm thời gian và vật liệu.

Phần vương miện (Die Krone.stl) cần được in với vật liệu chống đỡ và vòng vương miện (KroneRing.stl) chỉ cần đặt vào vương miện và dán nhẹ.

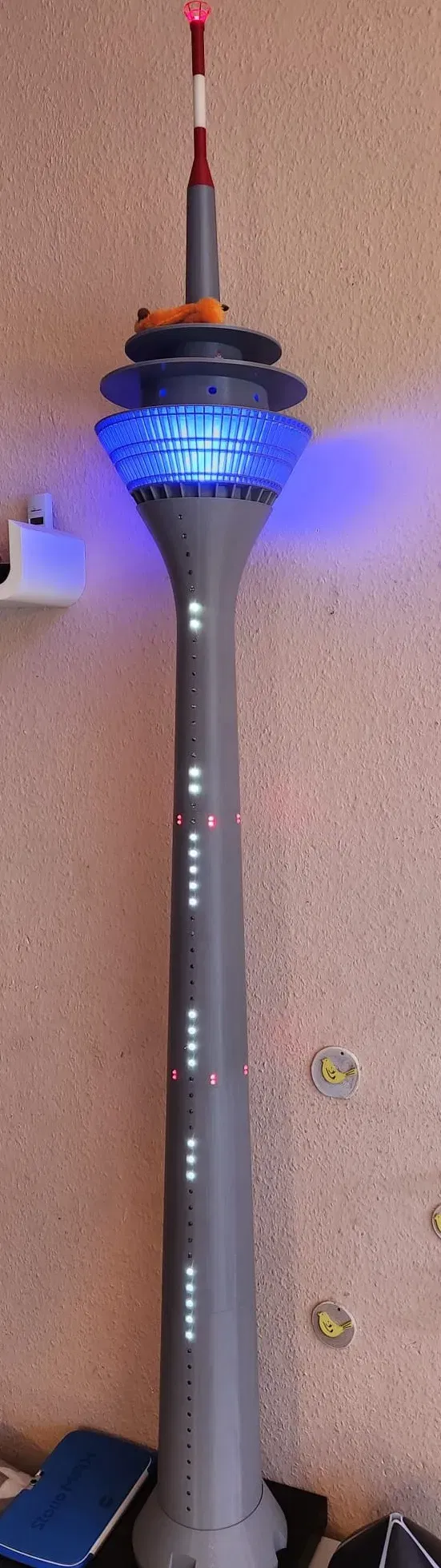

Các lỗ cho đèn LED trên thân tháp có số lượng tương đương với bản gốc và có đường kính 5mm. Các lỗ cho đèn báo hiệu/phân chia đồng hồ màu đỏ trên thân tháp 3 (Turmschaft3.stl) được chuẩn bị cho đèn LED 3mm.

Tôi đã thực hiện đồng hồ (Lichtpegel) bằng bảng Arduino Uno.

Thông tin về điều này có trên Wikipedia. Tôi đã tìm thấy sơ đồ mạch và mã Arduino trên mạng.

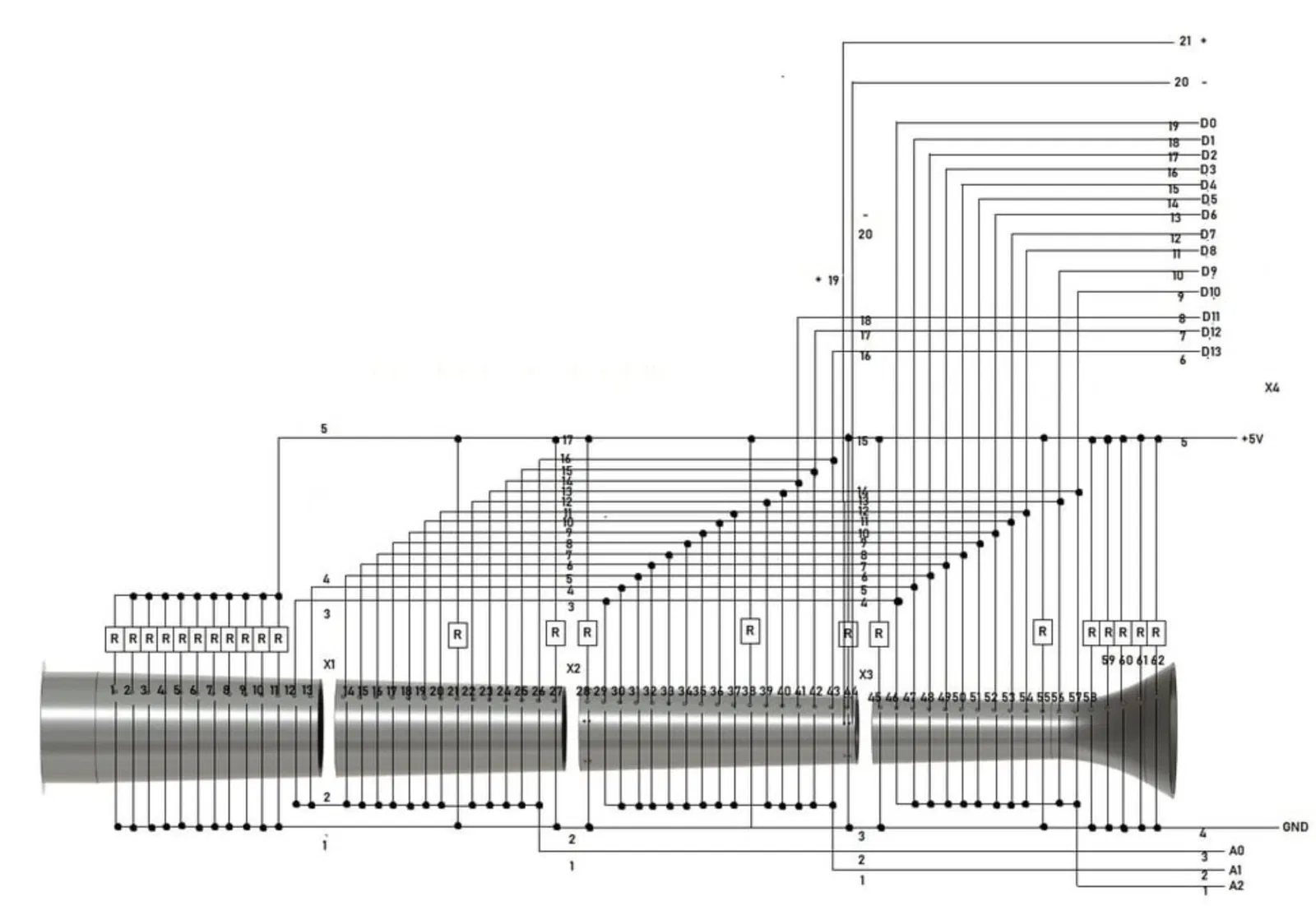

Tôi cũng đã tạo và đính kèm sơ đồ đấu dây, hy vọng nó hữu ích.

Chúc các bạn vui vẻ khi in ấn/lắp ráp.
