Gioăng cho máy kéo Ford N-Series từ năm 1939 đến 1952

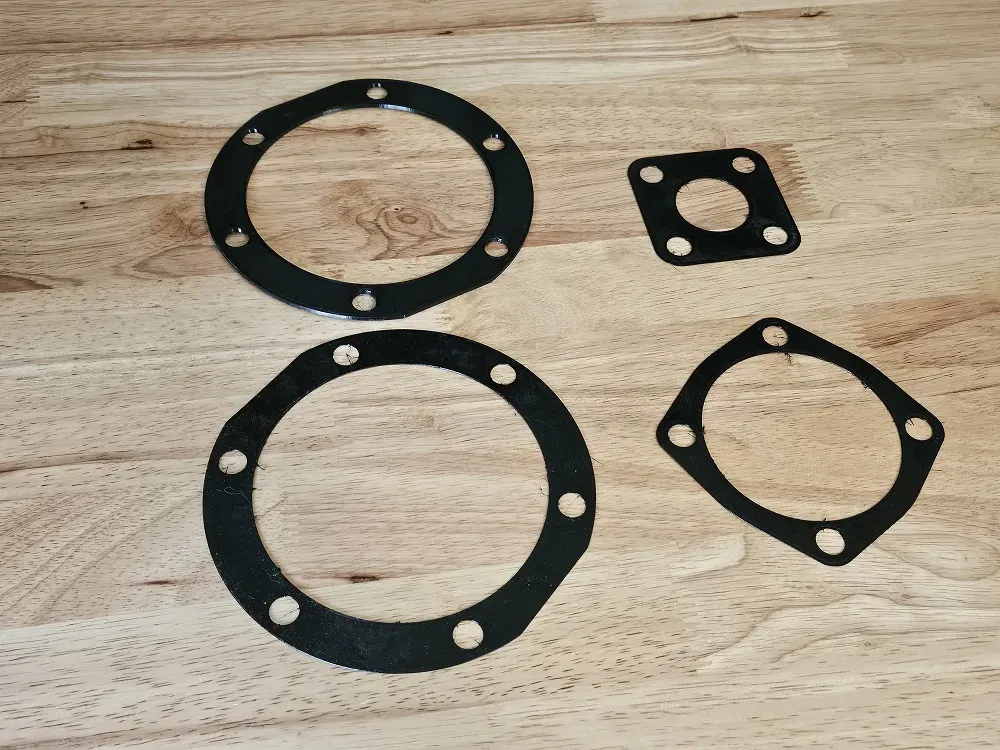

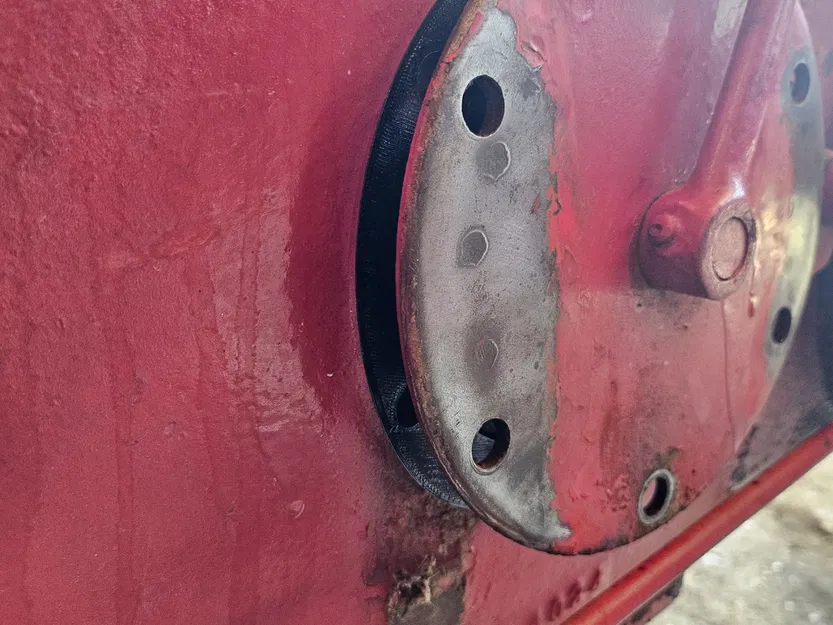

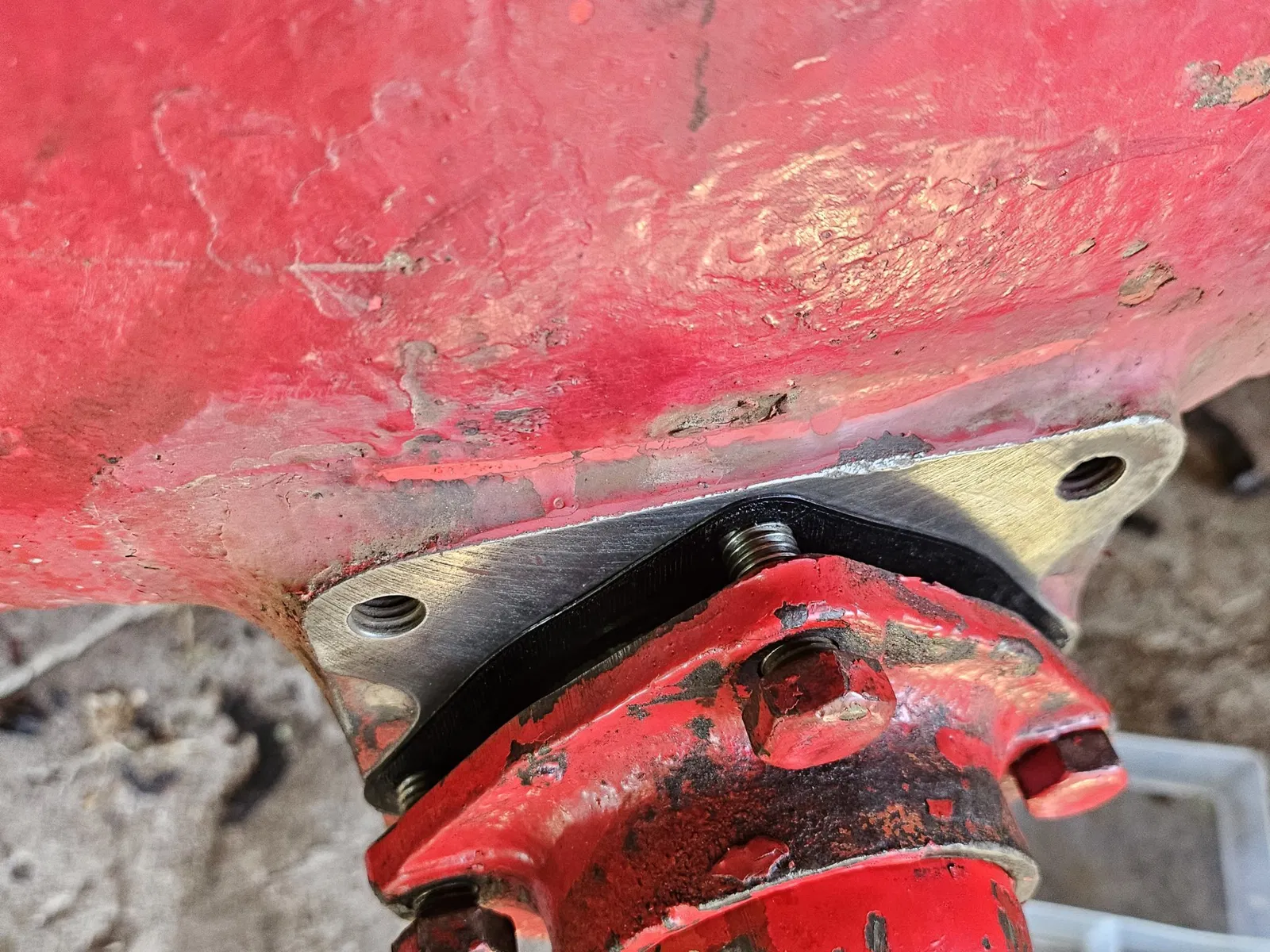

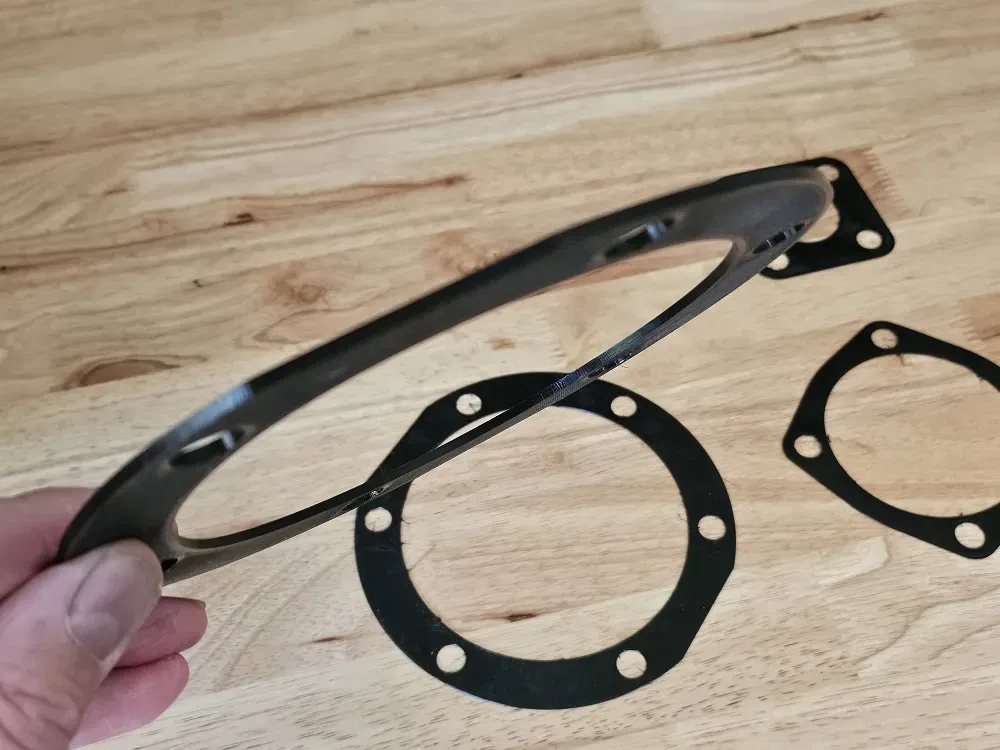

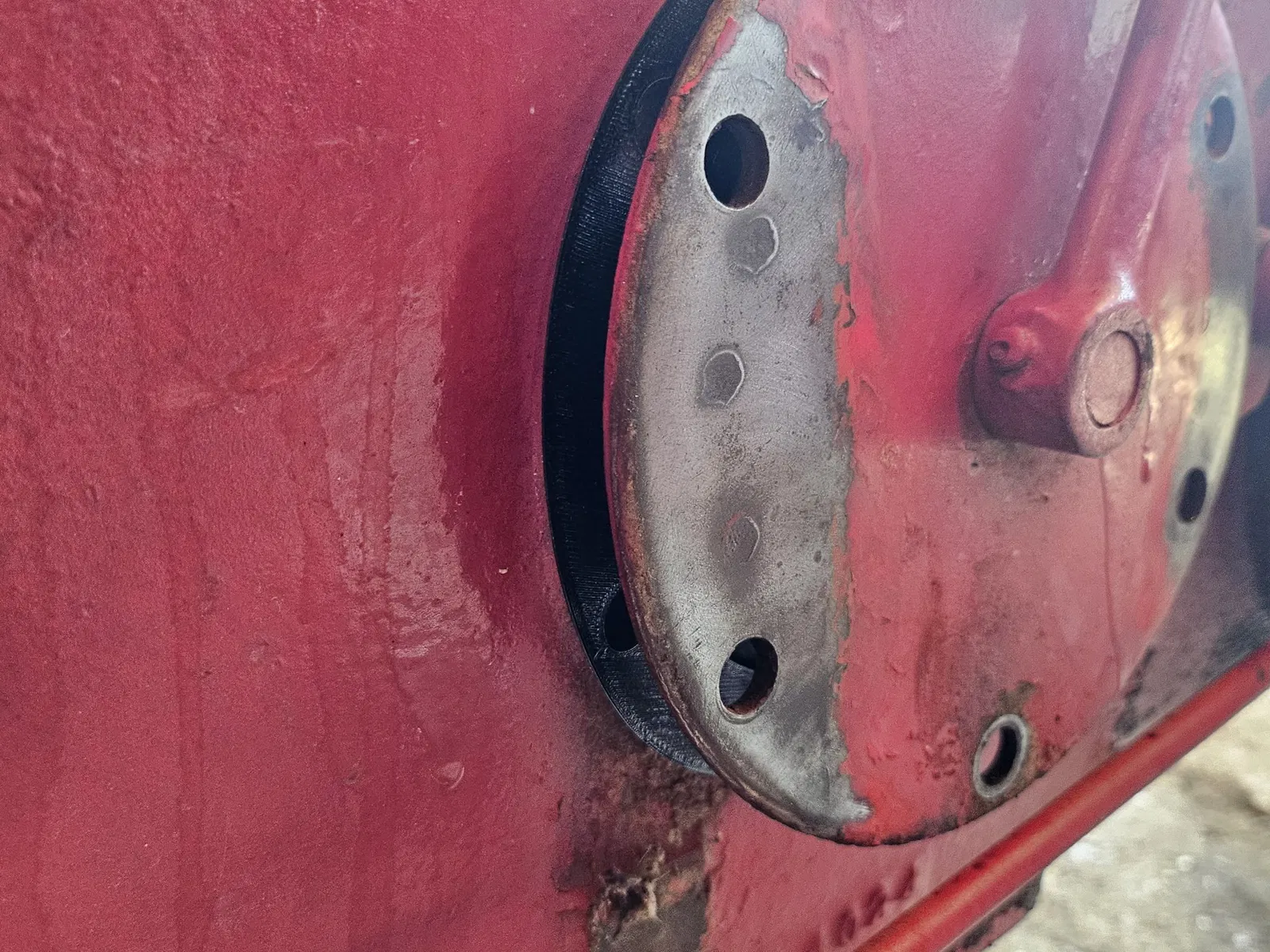

Đây là một bộ sưu tập các gioăng khác nhau cho máy kéo Ford N-Series (9N, 2N và 8N) được sản xuất từ năm 1939 đến 1952. Tất cả số bộ phận được tìm thấy trong hướng dẫn dịch vụ FO-4 I&T Shop. Những gioăng này cũng có thể phù hợp với máy kéo Ford Golden Jubilee (1953), NAA (1954) và 600-series (1954-1957) cùng với máy kéo Ferguson TE/TO20, tuy nhiên tôi không có các hướng dẫn dịch vụ tương ứng để xác minh. Tôi đã tạo ra mẫu Nắp Kiểm Tra để in bằng PETG để cắt gioăng từ vật liệu gioăng, sử dụng một cái đục lỗ cầm tay 1/2” cho các lỗ bu lông. Trước khi tôi có cơ hội làm việc trên máy kéo, tôi đã thấy các bài viết về việc sử dụng TPU cho vật liệu gioăng và tìm thấy các mẫu gioăng của nexxius (https://www.f3d.vn/3d-model/12717-gioang-cho-may-keo-ford-n-series-1939-1964). Tôi đã làm theo cài đặt của họ cho hầu hết các gioăng và đã mô hình hóa chúng với độ dày 0.60mm, để được cắt/in ở độ cao lớp 0.10 với TPU. Ngoại lệ là Gioăng Nắp Kiểm Tra, nơi tôi để nó ở độ dày 2.50mm. In như vậy trong PETG để làm mẫu, hoặc sử dụng máy cắt của bạn để cắt thành 0.60mm dày và in bằng TPU. Cập nhật 27 tháng 10 năm 2025 - Tôi đã sử dụng tất cả các gioăng phía sau khoảng 2 năm nay và không phát triển bất kỳ rò rỉ nào. Đầu năm nay, tôi đã in gioăng bướm ga để xem nó hoạt động như thế nào khi đối mặt với ống nạp/xả và nhiệt độ phát sinh. Ngay cả sau khi chạy vào những ngày nóng, khu vực xung quanh gioăng chưa bao giờ vượt quá ~180 độ F (~82 độ C), tôi nghi ngờ vì dòng không khí mát liên tục qua bướm ga. Tôi chưa gặp bất kỳ vấn đề nào với nó cho đến nay. | Số Mặt Hàng | Ứng Dụng | |---|---| | 9N532 | Gioăng Quadrant Đĩa đến Nắp | | 9N553 | Gioăng Xi-lanh đến Vỏ Trung Tâm | | 9N4131 | Gioăng Nắp Kiểm Tra Chênh Lệch/Cần Gạt PTO | | C5NN747A | Gioăng PTO | | C20Z6734 | Gioăng Nắp Bơm | | 9N9447 | Gioăng Gắn Bướm Ga đến Ống Xả |
